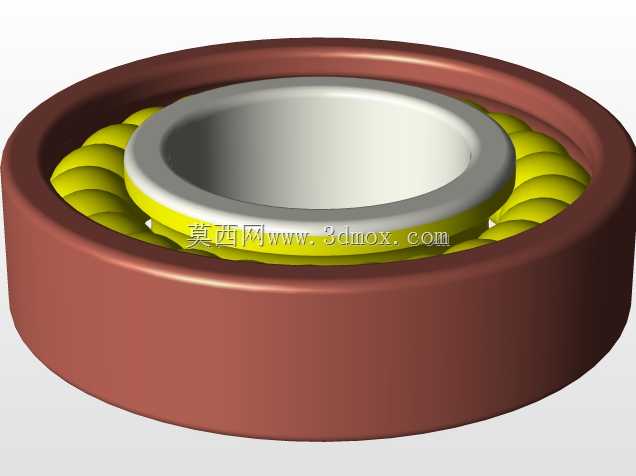

带密封结构深沟滚珠轴承三维结构

　　在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到中小型动力设备的传动衔接位置，这类带接触式密封的深沟滚珠轴承都承担着核心的旋转支撑作用。区别于开式无密封的滚珠轴承，这款带棕色橡胶密封盖的结构，能够在多粉尘、存在少量润滑脂飞溅的工况下稳定工作，避免外部硬质颗粒进入滚道造成滚道点蚀、滚珠卡滞，同时也能防止轴承内部填充的润滑脂泄漏污染周边传动部件。

　　从结构设计逻辑来看，这款轴承的整体构型遵循深沟球轴承的经典受力设计思路，内圈与外圈分别设置曲率与滚珠直径匹配的弧形滚道，滚道的曲率半径略大于滚珠半径，保证滚珠在承受径向载荷的同时，能够兼顾一定比例的双向轴向载荷，适配多数存在少量轴系窜动的安装场景。内部的保持架采用浪形冲压结构，均匀分隔每一颗钢质滚珠，避免滚珠在高速旋转过程中发生相互摩擦、挤压，保证各滚动体受力均匀，旋转过程中保持稳定的公转与自转姿态。两侧的密封盖采用丁腈橡胶材质，内嵌金属骨架提升结构刚性，密封唇口与内圈的密封槽形成过盈配合，在不额外增加过大旋转阻力的前提下，实现可靠的密封效果。

　　在安装边界与尺寸适配层面，这类轴承的安装需要严格匹配轴与轴承座的公差配合，通常内圈与旋转轴采用基孔制过渡配合，保证内圈与轴同步旋转不发生相对打滑；外圈与轴承座孔采用基轴制间隙或过渡配合，方便装配拆卸的同时，避免外圈在座孔内发生周向窜动。安装过程中需要注意，不能直接通过敲击密封盖的方式施加装配力，需通过专用套筒抵靠内圈端面将轴承压装到位，防止密封盖变形导致密封失效。轴承的轴向定位通常采用轴用弹性挡圈或者轴肩定位，轴肩的高度不能超过内圈的倒角高度，避免干涉密封盖的正常运转，同时也方便后续使用拉马进行轴承拆卸维护。

　　在实际工况应用中，这类密封型滚珠轴承通常采用预填润滑脂的方式出厂，维护周期远长于开式轴承，在转速不超过额定转速70%、工作温度处于-20℃到100℃区间的场景下，能够实现长期免维护运行。设计选型过程中需要根据轴系的实际受力情况核算额定动载荷与静载荷，当径向载荷占比超过总载荷80%时，这类深沟结构的滚珠轴承能够发挥最优的受力性能，若存在较大比例的轴向载荷，则需要校核轴承的轴向承载能力，避免滚道边缘发生应力集中导致早期失效。建模过程中需要重点还原滚道的曲率参数、滚珠的排布节圆直径、密封盖的配合尺寸，这些参数直接决定了轴承安装后的配合精度与运转稳定性，尤其是内圈与外圈的倒角尺寸，不仅影响装配过程的导向性，也关系到轴肩与座孔台阶的避让设计，若倒角尺寸建模偏差，很容易导致实际装配时轴承无法安装到位，出现轴系窜动超差的问题。
