辐板式直齿圆柱传动齿轮结构设计

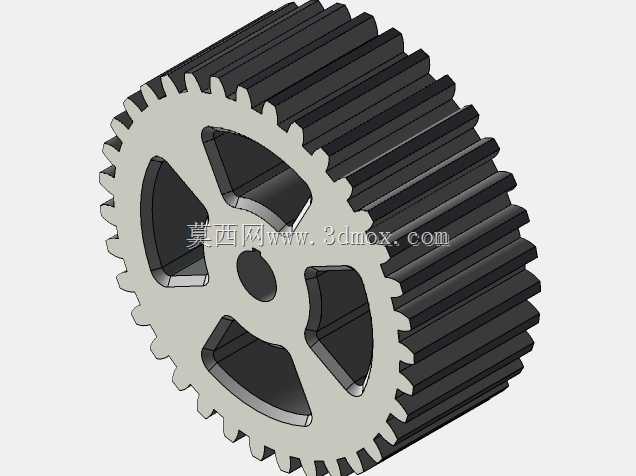

　　在常规平行轴动力传递场景中，直齿圆柱齿轮是应用覆盖范围最广的基础传动零件，这类零件的齿向与轴线完全平行，不存在轴向分力，对支撑轴承的轴向载荷要求低，安装调试的容错空间相比斜齿轮更大，尤其适合中低速、重载的开式或半开式传动工况。本次设计的辐板式直齿轮，主要适配中小功率的通用传动设备，可用于农业机械的行走传动单元、小型输送设备的动力辊驱动、轻工机械的主运动传递等场景，这类场景普遍对传动的平稳性有基础要求，同时需要兼顾零件的制造成本与运行可靠性，不需要过高的加工精度等级即可满足使用需求。从结构设计思路来看，这款齿轮采用了三辐条辐板式结构，没有采用整体实心轮坯，主要是考虑到当齿轮分度圆直径超过100mm时，实心结构会造成不必要的材料浪费，

　　同时增加零件自身的转动惯量，在设备启停阶段会带来额外的动力损耗，三辐条的对称布局既可以保证轮体的结构刚度，在承受交变齿面载荷时不会出现辐条断裂的问题，又能最大程度减轻轮体自重，三个均匀分布的减重孔还可以作为装配时的工艺孔，方便操作人员使用撬棍调整齿轮的周向位置，完成键槽与轴上平键的对中装配。齿形部分采用标准渐开线齿廓设计，齿顶高系数取标准值1，顶隙系数取0.25，压力角为通用的20度，这种参数选择可以保证齿轮与同模数的标准直齿轮具备完全互换性，不需要单独定制配对齿轮，设备维护时可以直接采购标准备件替换，降低后期运维成本。齿宽的选择结合了常用的齿宽系数范围，针对悬臂安装的轴系取较小的齿宽系数，针对对称支撑的轴系可适当放大齿宽，

　　保证齿面接触应力在材料许用范围内，避免出现过早的点蚀失效。轮体中心的轴孔采用基孔制公差设计，配合平键连接实现周向固定，轴孔的长度略小于齿宽，保证装配时齿轮端面不会与轴肩或轴承端盖发生干涉，安装时可以完全贴合轴上的定位台阶，不会出现轴向窜动。轮毂部分的厚度按照经验公式取轴径的1.2到1.5倍，保证键槽侧壁的挤压强度满足扭矩传递要求，不会在过载时出现轮毂开裂的问题。齿端部分做了微小的倒角处理，既可以去除热处理后的毛刺，也能避免装配时齿部锐角划伤操作人员，同时在齿轮啮合时可以减少齿端的偏载磨损，即使安装时存在微小的轴线平行度误差，也不会出现齿端局部应力集中的问题。材料选择方面适配铸铁材质的加工特性，这类材料的切削性能好，加工时不需要过高的切削参数，同时具备良好的减振性能，在开式传动工况下可以吸收啮合过程中的振动，降低传动噪音，即使在缺少持续润滑的场景下，铸铁材料自身的含碳结构也能提供一定的自润滑效果，减少齿面的胶合失效风险。在实际选型匹配时，需要注意安装边界的几个核心尺寸：首先是中心轴孔的直径必须与适配轴的直径公差匹配，键槽的宽度深度要符合平键的标准尺寸，其次是齿轮的齿顶圆直径要预留足够的安装间隙，避免轮齿与传动箱内壁发生剐蹭，第三是齿宽方向的安装空间要大于齿轮自身的齿宽尺寸，预留出轴向固定挡圈或者锁紧螺母的安装位置。这类直齿轮的啮合传动没有轴向力，所以轴系的支撑结构只需要选用深沟球轴承即可，不需要搭配角接触轴承或者推力轴承，

　　能够有效降低整套传动机构的成本。在日常运行过程中，直齿轮的失效形式主要集中在齿面磨损、齿根疲劳断裂几个方面，这款齿轮的齿根部分做了标准的圆角过渡，没有应力集中的尖角结构，能够有效提升齿根的弯曲疲劳强度，在额定载荷下的使用寿命可以满足通用设备的大修周期要求。相比斜齿轮，直齿轮的加工不需要差动挂轮，滚齿或者插齿的加工流程更简单，生产效率更高，单件成本更低，对于传动转速不超过10m/s的场景完全可以满足使用要求，不需要追求更高精度的斜齿或者人字齿结构。在装配过程中，需要保证两啮合齿轮的轴线平行度误差在允许范围内，齿侧间隙按照标准规定取值，既不能间隙过大造成反向冲击，也不能间隙过小导致运转卡滞、润滑脂无法进入啮合面。辐板部分的减重孔边缘也做了圆角处理，避免应力集中，在齿轮高速旋转时不会因为辐板的结构缺陷产生裂纹。
