发动机传动用C形连杆结构设计

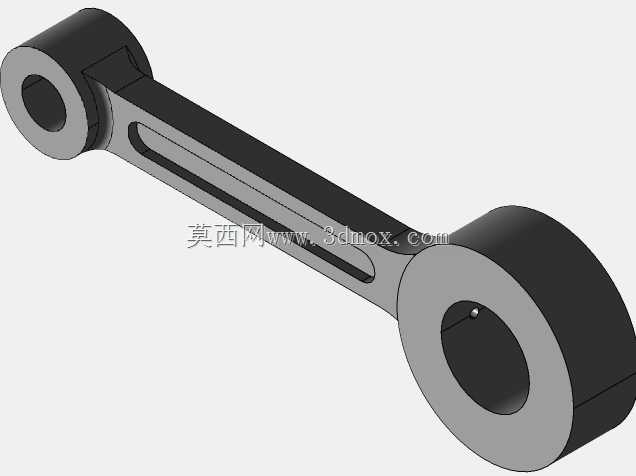

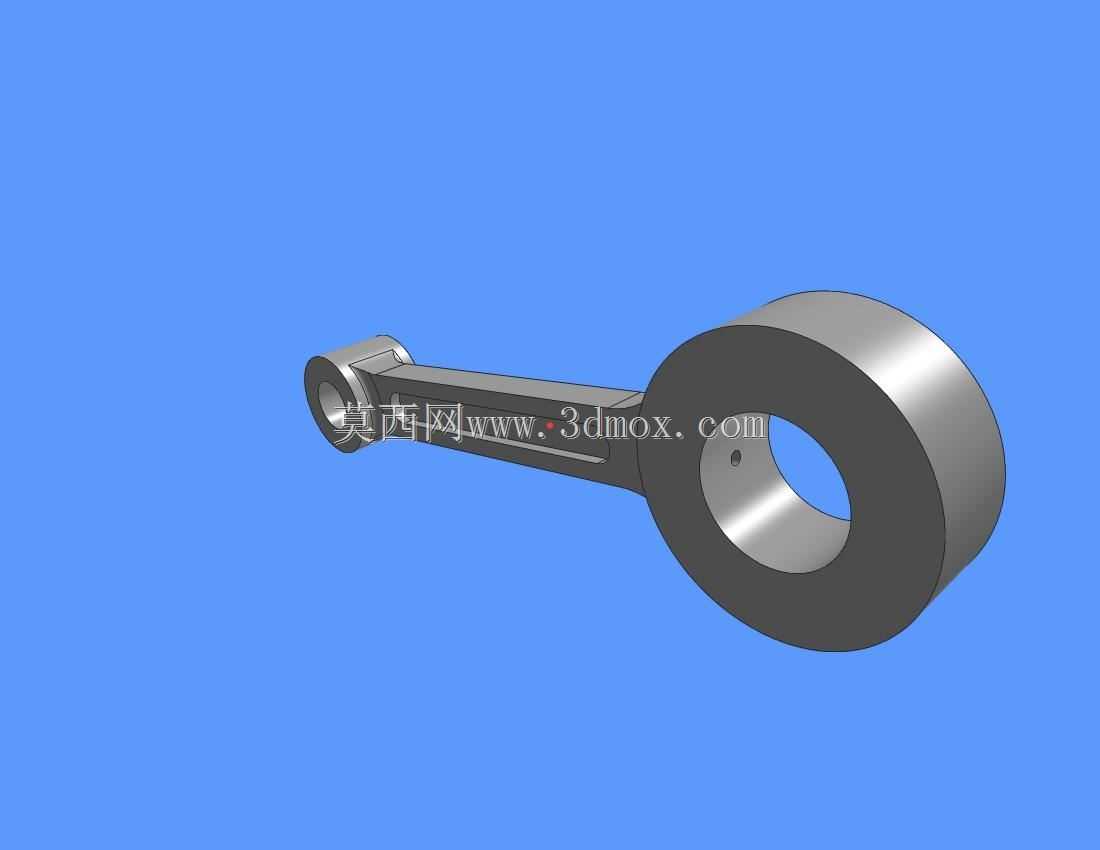

　　在往复式动力机械的传动链路里，连杆是衔接曲柄与活塞、完成运动形式转换的核心受力部件，这款C形截面连杆的设计，针对中小排量内燃发动机、往复式压缩机的工况做了定向优化，区别于传统工字形截面连杆，其杆身采用单侧开槽的C形结构，在保证抗弯抗扭截面模量的前提下，有效降低了杆身整体重量，适配高转速工况下的往复惯性力控制需求。从实际安装边界来看，连杆大端为剖分式结构配套曲柄销安装位，内孔预留轴瓦装配余量，表面粗糙度要求控制在Ra0.8以内，保证轴瓦过盈装配后的贴合度，避免高速运转下出现轴瓦微动磨损；小端为整体式圆环结构，内孔预留活塞销衬套压装空间，孔位与大端孔的平行度公差严格控制在0.02mm/100mm范围内，防止运转过程中出现活塞偏磨、

　　拉缸等故障。杆身的C形槽沿杆身长度方向等宽延伸，槽底做R3圆角过渡，避免应力集中，在受力仿真验证中，该结构在最大爆发压力12MPa的工况下，杆身最大应力出现在大端与杆身衔接的过渡位置，应力值低于材料屈服强度的30%，安全余量充足，同时相比同尺寸工字形连杆，往复运动质量降低12%，能有效降低曲轴的平衡配重需求，缩减整机整体尺寸。在实际应用场景中，这类连杆可适配单缸通用汽油机、小型空气压缩机、高压往复泵等设备，安装时需注意大端剖分面的定位销配合精度，螺栓预紧力需严格按照工艺要求控制在8-10N·m区间，防止预紧力不足导致大端孔失圆，或是预紧力过大造成螺栓屈服断裂。设计过程中，杆身的截面尺寸经过多轮迭代，

　　最初的方案槽深过大导致杆身抗扭刚度不足，在侧向力作用下出现明显扭转变形，后续通过调整槽深与杆身壁厚的比例，将壁厚控制在4.5mm，槽宽控制在8mm，既保留了减重效果，又将扭转变形量控制在许用范围内。大小端的过渡位置采用渐变圆弧过渡，圆弧半径从大端处的R12平滑过渡到小端处的R8，避免截面突变带来的应力集中，同时在大端孔的内侧设计了宽度2mm的润滑油槽，连通曲轴油道，保证运转过程中曲柄销与轴瓦之间的持续润滑，降低摩擦损耗。小端孔的外侧设计有直径2mm的润滑油孔，对接活塞冷却喷嘴的油路，为活塞销与衬套的摩擦副提供润滑。从装配流程来看，该连杆需先将衬套压入小端孔，保证衬套与孔的过盈量在0.02-0.03mm之间，

　　压装后需对衬套内孔进行精铰，保证与活塞销的配合间隙在0.01-0.02mm区间；大端轴瓦装配时需注意轴瓦的定位凸台与大端盖的凹槽对齐，避免轴瓦转动堵塞油孔。在日常运维场景中，这类连杆的检测重点集中在大小端孔的圆度、圆柱度，以及杆身的弯曲扭曲变形量，当孔的圆度误差超过0.01mm、杆身弯曲度超过0.03mm/100mm时，需进行校正或更换，避免引发更严重的设备故障。
