铝合金通风式汽车制动盘结构设计

　　日常做底盘制动系统匹配时，最先要卡的就是制动盘的安装边界，这款通风式制动盘的中心定位止口尺寸是和轮毂轴承单元的轴头直接配合的，设计时止口的公差带选了H7/k6的过渡配合，既保证装车时的同轴度，避免高速制动时出现盘面跳动引发方向盘抖动，也不会因为过盈量太大导致售后拆装困难。盘面的螺栓孔分布圆直径严格对应轮毂的安装孔位，每个孔都做了0.5mm的倒角，避免螺栓拧紧时孔边应力集中，长期受交变载荷出现裂纹。

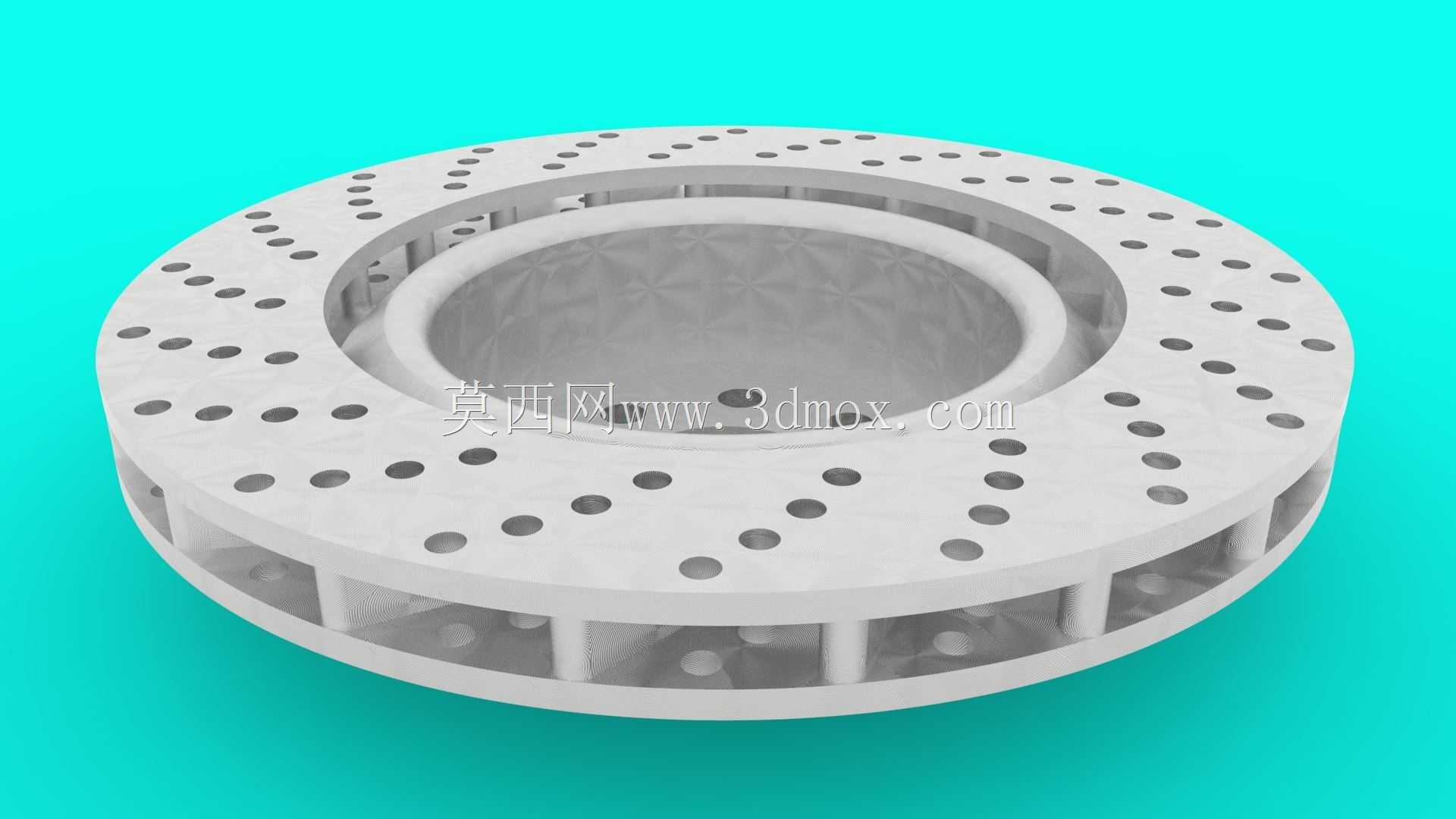

　　从实际使用场景看，这款制动盘主要适配家用乘用车辆的前轴制动回路，前轴承担整车70%以上的制动力矩，制动过程中动能转化的热能会快速让盘面升温，普通实心盘在连续制动工况下容易出现热衰退，这款盘采用了双层盘面加内部径向导流筋的结构，车辆行驶时气流会从盘体内圈的导流槽进入，顺着径向筋的通道从外圈甩出，直接带走摩擦产生的热量，比同尺寸实心盘的散热效率提升40%左右，能把连续十次全力制动后的盘面温度控制在350℃以内，避免摩擦材料因为高温出现摩擦系数骤降的问题。

　　盘面的打孔设计不是单纯的装饰作用，每个孔的直径、分布密度都是经过热应力仿真校核的，一方面是在制动初期快速刮除刹车片表面的磨屑和水膜，雨天行车时能把第一脚制动的响应速度提升近30%，避免水滑导致的制动距离变长；另一方面这些孔也能增加盘面的换热面积，同时减轻盘体自身的转动惯量，降低悬架下的簧下质量，对提升车轮的接地性和操控响应都有帮助。设计时特意避开了热应力集中的区域排布孔位，防止长期热胀冷缩下孔边出现疲劳裂纹。

　　材质选用铝合金基材，相比传统灰铸铁制动盘，重量能降低60%左右，簧下质量的降低对整车的燃油经济性、电耗表现都有正向帮助，同时铝合金的导热系数是灰铸铁的3倍以上，能更快把摩擦产生的热量传导到空气中，减少热量向轮毂轴承、制动分泵传导，避免橡胶密封件过早老化。当然铝合金的硬度和耐磨性能比铸铁弱，所以在实际量产配套时，盘面会做陶瓷颗粒复合强化处理，保证摩擦面的耐磨寿命能达到整车的质保里程要求。

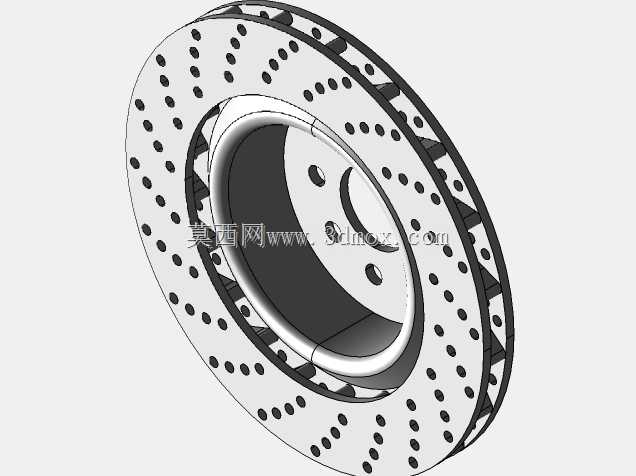

　　做三维建模的时候，内部的导流筋不是等厚度设计的，靠近内圈的筋厚稍大，越往外圈厚度逐渐收窄，这是因为制动时盘面内圈和外圈的线速度不一样，产生的热应力分布也有差异，变厚度的筋条既能保证结构强度，也能优化气流的流通效率，避免筋条之间出现气流紊流影响散热效果。盘体的通风道截面做了圆弧过渡，没有直角棱角，减少铸造时的应力集中，也降低气流流通的阻力。

　　安装面的平面度要求控制在0.02mm以内，盘面的端面跳动量要求小于0.03mm，这些形位公差在建模时都要做对应的基准标注，和轮毂配合的安装面是整个零件的加工基准，所有形位公差都以这个面为基准来设定，避免加工时出现基准不重合导致的误差。制动盘的有效摩擦半径是根据制动力矩需求计算的，摩擦半径越大，相同制动分泵推力下能产生的制动力矩就越大，这款盘的摩擦半径匹配的是17寸轮毂的安装空间，既不会因为半径太大蹭到轮毂辐条，也不会因为半径太小需要分泵提供更大的推力，降低制动系统的负载。

　　在制动噪音的控制上，建模时也做了对应的结构优化，盘体的固有频率经过模态仿真调整，避开了刹车片常见的2-5kHz的尖叫频率区间，打孔的排布也做了不等距设计，避免制动时出现规律的气流共振引发噪音。内部导流筋的排布也不是完全径向直列，带有微小的倾斜角度，能降低气流高速通过通风道时产生的风噪，提升日常行驶的NVH表现。

　　从维修适配的角度，这款盘的磨损极限厚度在建模时就做了标识台阶，当盘面磨损到极限位置时，台阶会和刹车片边缘接触，产生轻微的摩擦异响提醒车主更换，不需要维修人员额外用卡尺测量就能快速判断磨损状态。盘体的边缘做了圆角处理，避免拆装时划伤维修人员的手部，也减少应力集中导致的盘体边缘崩缺。
