农业用盘式连续干燥设备结构设计

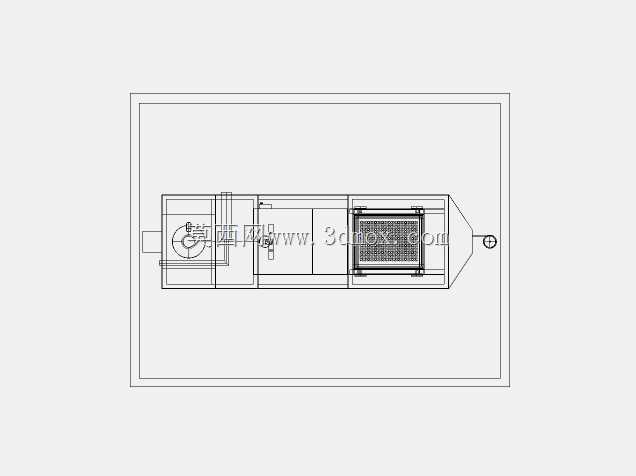

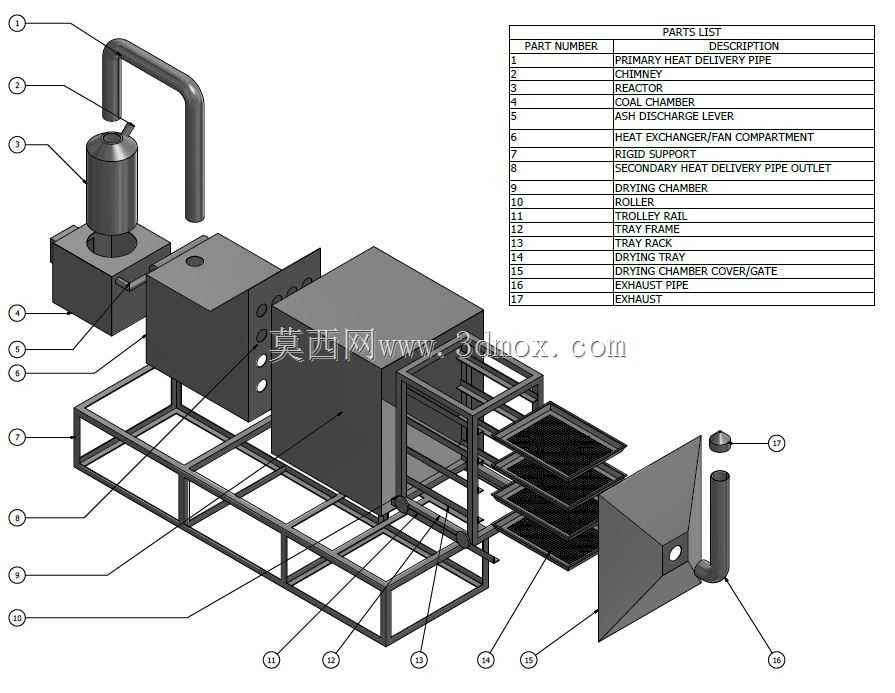

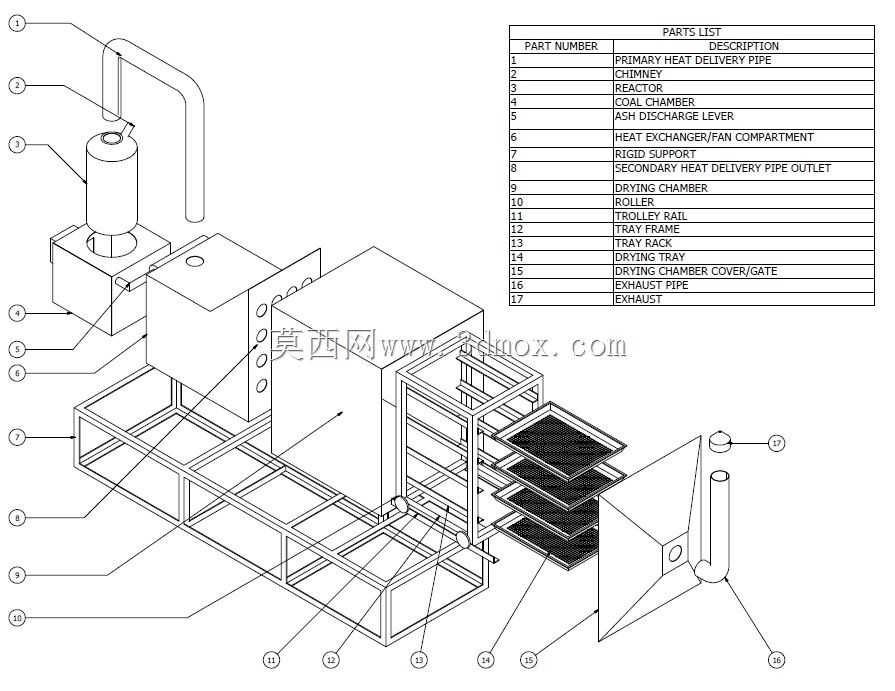

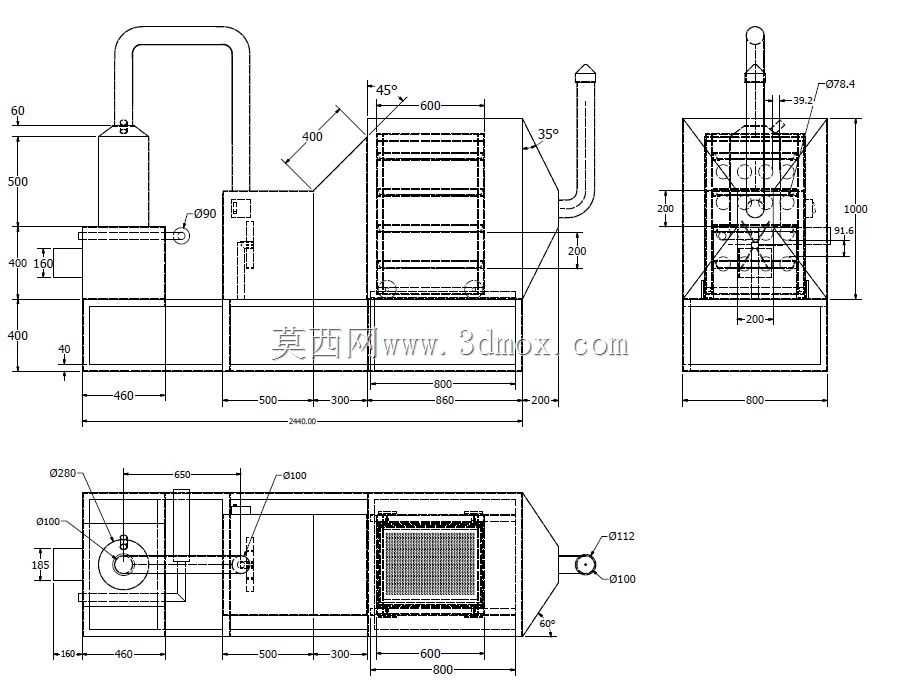

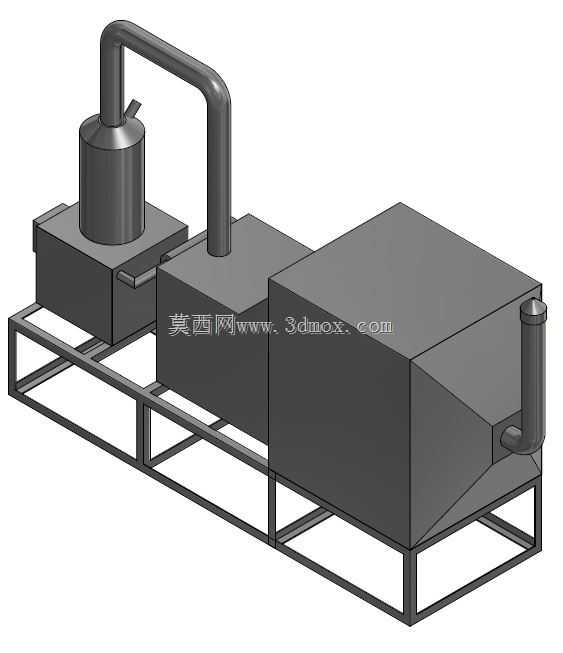

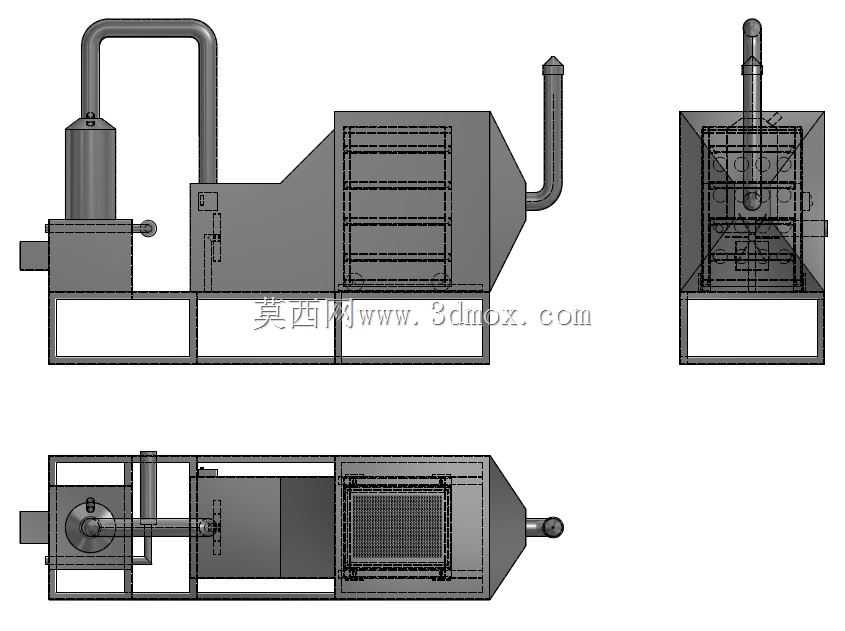

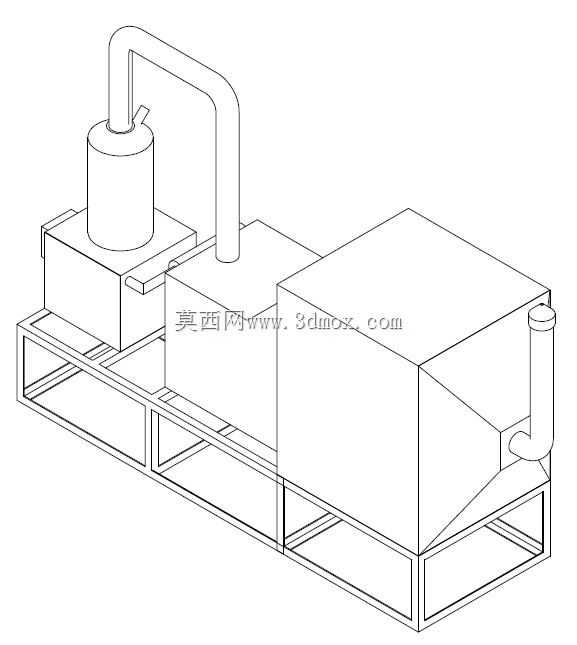

这款盘式干燥设备主要面向农业生产领域的物料干燥处理场景，可用于谷物、经济作物采收后的脱水烘干作业，也可适配农副产品加工过程中的中段干燥工序，通过连续化的作业模式替代传统摊晒干燥的低效模式，降低天气因素对农产品干燥环节的制约，减少物料霉变损耗，提升干燥后物料的品质均匀性。设备整体采用框架式集成布局，将热风发生单元、干燥腔体、物料承载输送结构、排气单元整合为一体式结构，无需额外搭建复杂的外接管线即可完成现场安装，整体安装边界紧凑，可适配中小型农产品加工车间的场地条件，也可根据作业需求移动至产地就近开展干燥作业。设备的功能设计围绕连续干燥的核心需求展开，侧部设置的热风发生与换热腔体可产生温度稳定的干燥热风，通过管路分别输送至干燥腔的不同层级，保证各层料盘位置的热风温度均匀，避免出现局部过热烤焦物料或者局部温度不足干燥不彻底的问题。干燥腔内部采用层叠式料盘搭配托架导轨的结构，物料可平铺在各层干燥托盘上，通过托盘的逐层移动完成连续进料、干燥、出料的全流程，每层托盘的间距经过合理设计，既保证热风可以在料层间充分流通带走水分，又尽可能压缩设备的整体高度，降低设备的空间占用。设备顶部设置独立的排气管道，可将干燥过程中携带水分的湿空气及时排出腔体，避免湿空气在腔体内冷凝回潮影响干燥效率，侧部设置的操作机构可控制料盘托架的进出，方便操作人员上下料以及清理腔体内部残留物料。在设计思路上，这款设备优先考虑农业场景的使用便利性，整体结构没有复杂的精密传动部件，日常维护保养难度低，框架采用标准型材拼接制作，部件的通用性强，出现损耗时可快速更换适配配件，降低使用过程中的维护成本。各功能单元的布局充分考虑操作动线，进料、出料、操作、维护的位置都预留了足够的操作空间，操作人员无需借助特殊工具即可完成常规的作业操作，适配农业生产场景下操作人员的使用习惯。设备的外形尺寸经过优化，在保证单次干燥物料装载量满足中小规模生产需求的前提下，尽可能缩小设备的占地尺寸，同时底部框架预留了叉车搬运的空位，方便设备在厂区内的转场移动，适配农业加工场地灵活调整布局的需求。
