气动驱动谷仓物料切断插板阀结构

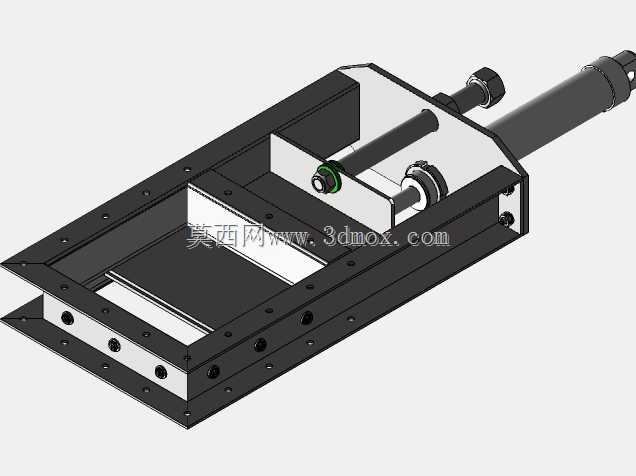

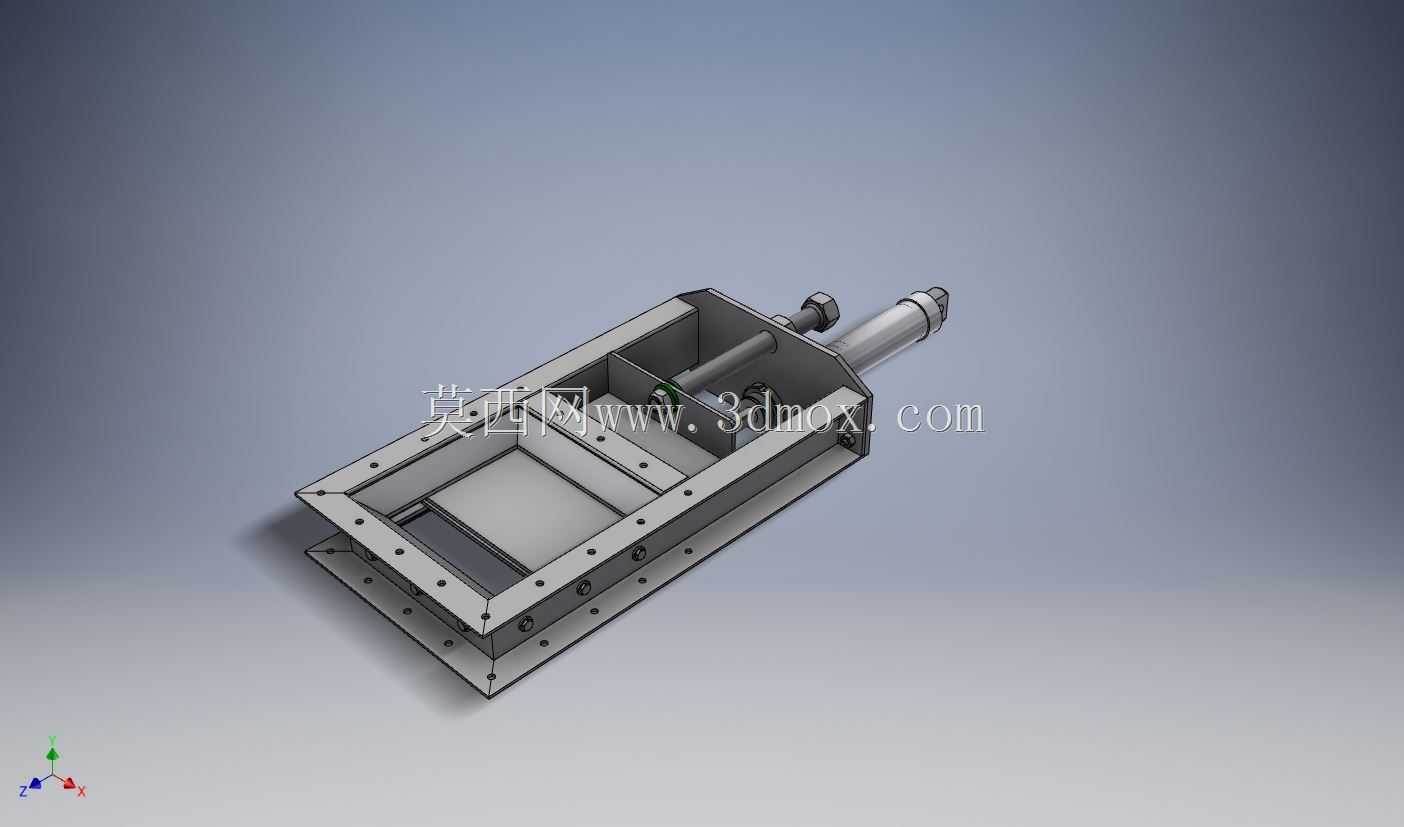

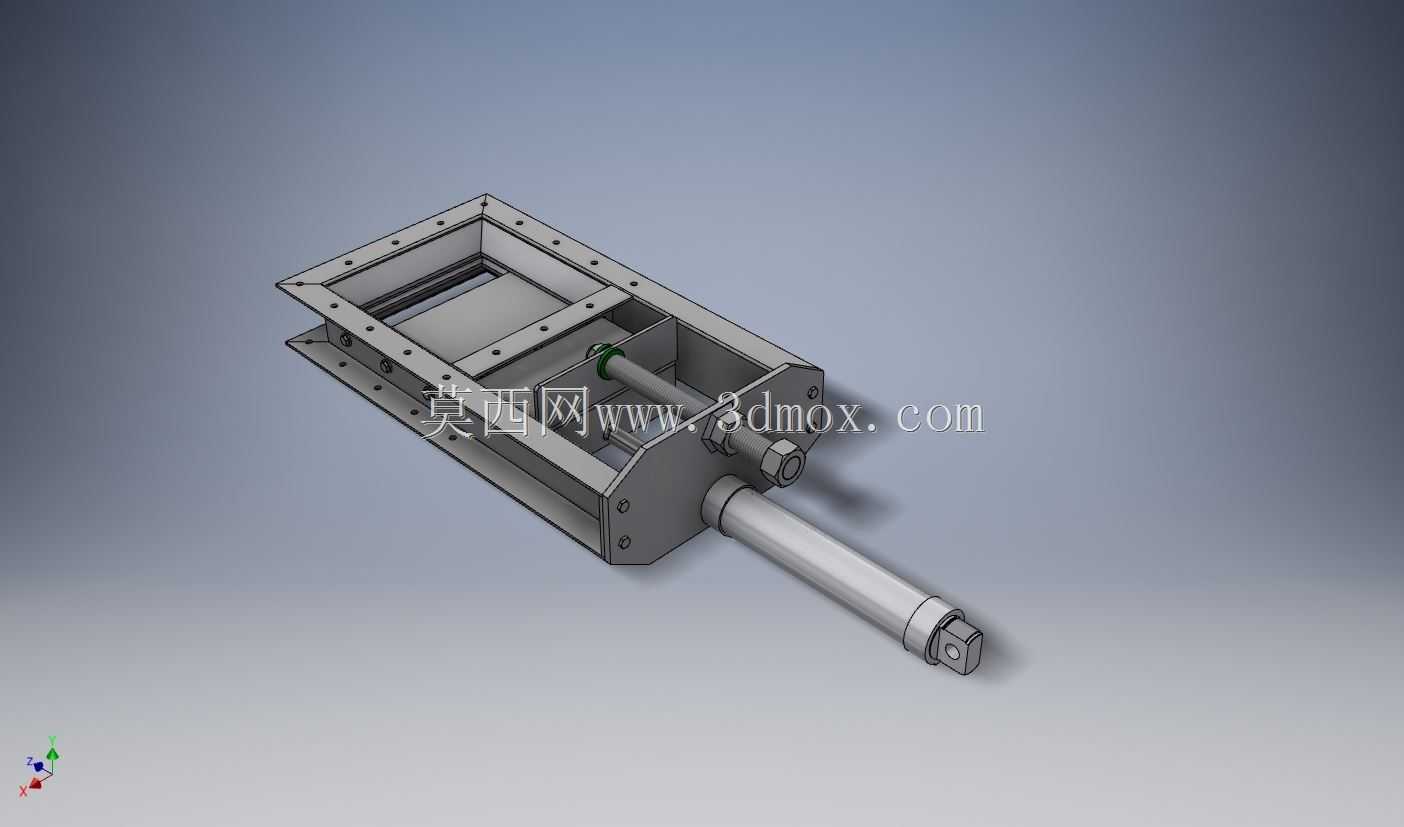

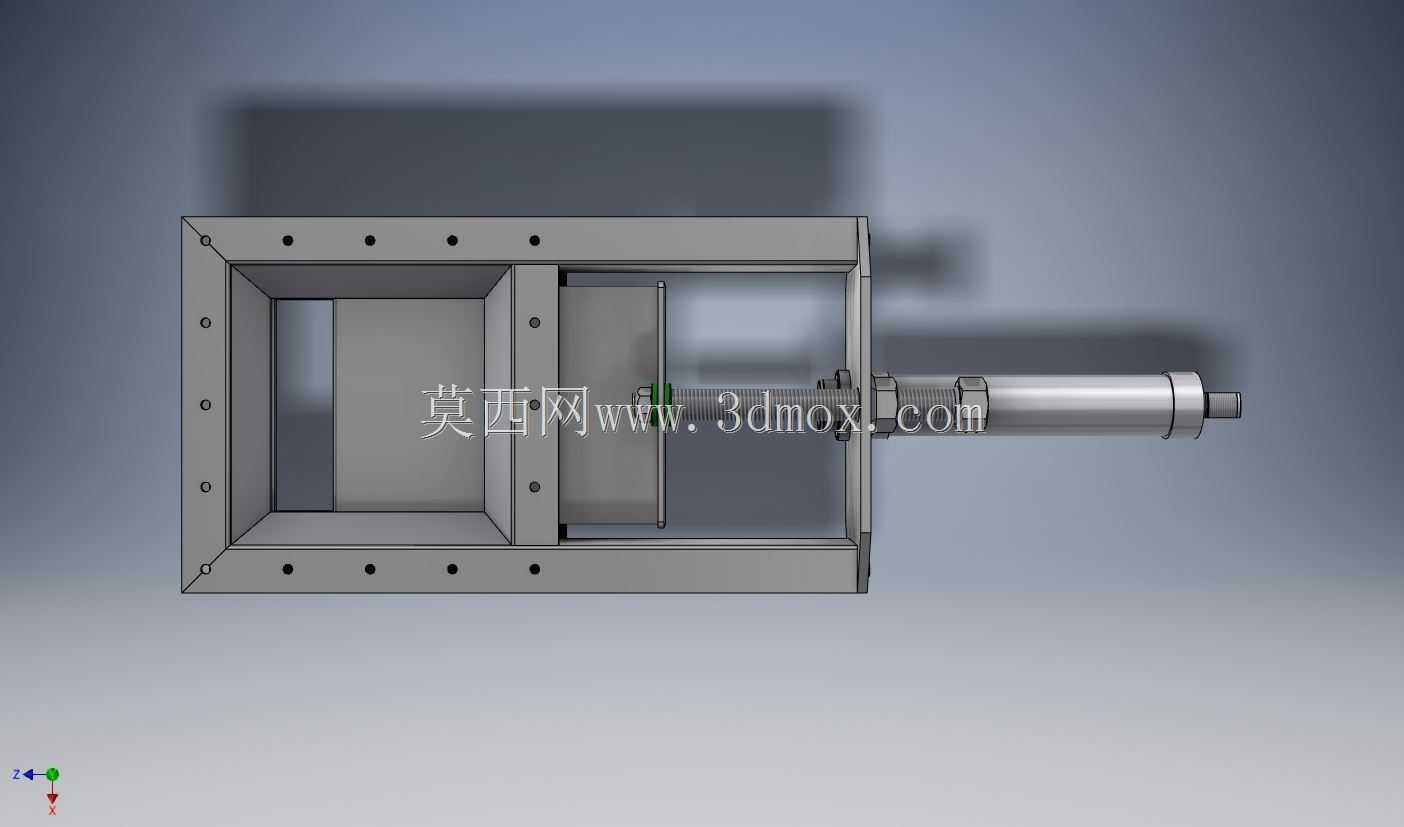

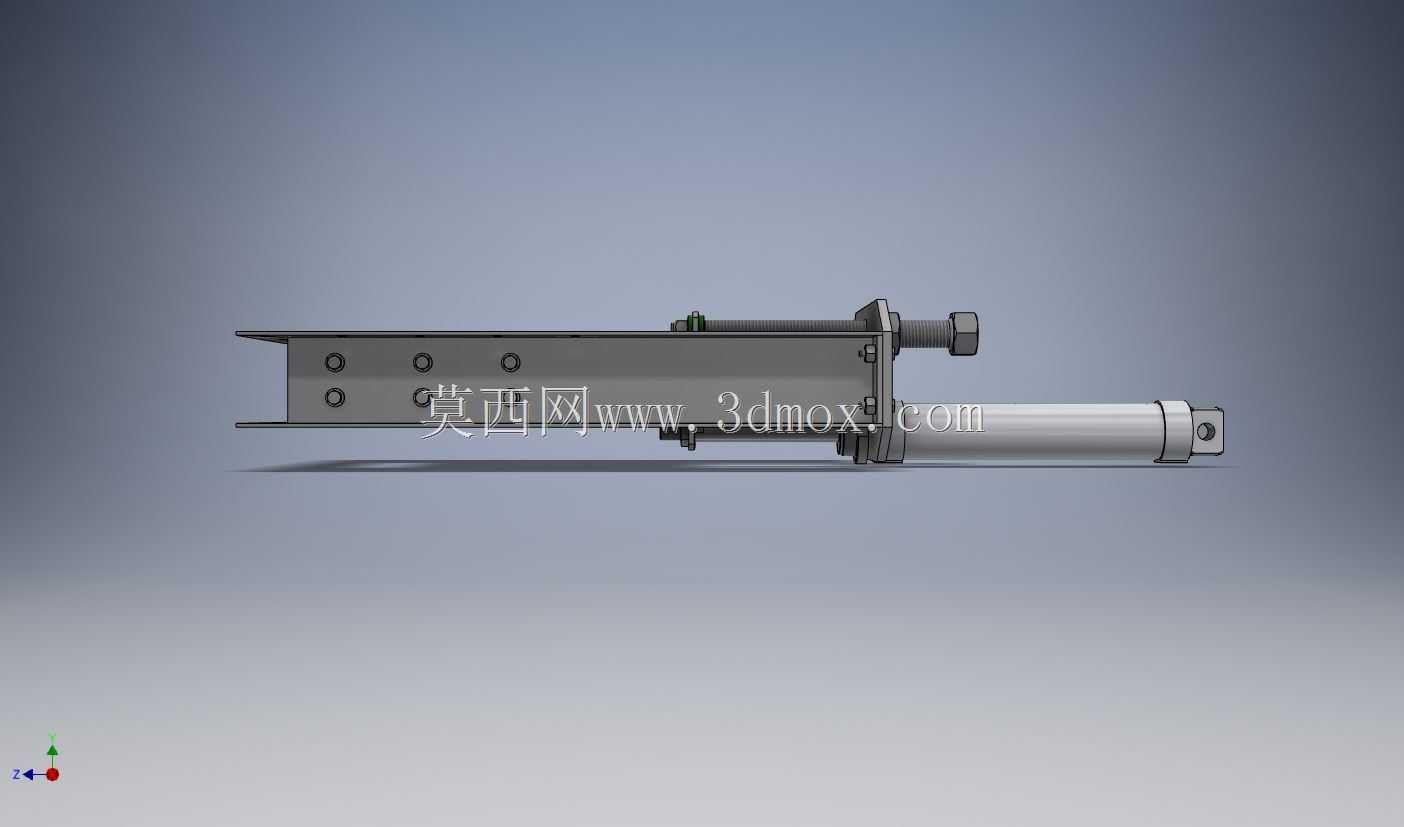

该款插板式切断阀主要应用于粮食仓储、粉体加工、散料输送行业的谷仓、料斗出料端，作为物料通路的截流控制部件使用，可在物料输送、仓储换仓、设备检修等工况下快速切断谷仓下落的谷物、粉料、颗粒类散料，避免物料持续泄漏影响作业流程，适配重力落料的垂直或倾斜料道安装场景，也可配套在螺旋输送机、皮带输送机的进料衔接位置，完成物料供给的通断控制。设备采用气动推杆作为驱动源，相比手动闸阀可实现远程自动化控制，响应速度快，启闭行程稳定，适合连续化生产的散料处理产线使用，闸板采用贴合式密封结构，沿框架内的导轨做直线往复运动，闭合时可完全遮挡料道通径，避免细小颗粒物料从缝隙漏出，框架四周带法兰安装边，可通过螺栓直接与谷仓出料口、下游输送设备的进料法兰对接，安装时无需额外焊接转接件，适配常规规格的方形料道接口。设计过程中重点考虑了散料工况的耐磨与防卡特性，闸板与框架导轨之间预留了合理的活动间隙，避免谷物颗粒、粉尘卡入导轨导致启闭卡滞，气动推杆的安装座与阀架采用一体化焊接后加工的结构，保证推杆输出轴线与闸板运动方向完全同轴，减少启闭过程中的侧向力矩，延长推杆密封件与导轨的使用寿命，整体结构采用外露式设计，日常维护时可直接观察闸板的磨损情况，无需完全拆解阀体即可完成闸板清理、密封件更换等作业。安装边界上，阀主体的方形法兰端适配常规谷仓出料口尺寸，气缸伸出端预留了足够的安装操作空间，无需在料仓周边额外预留过大的检修位置，整体结构紧凑，可在空间有限的料仓层间安装使用，阀体框架采用加厚板材折弯焊接成型，可承受谷仓内物料的垂直静压力，不会因料柱压力出现框架变形导致闸板启闭不畅。
