小型工业汽油机配套脉冲真空燃油泵结构

这款脉冲真空燃油泵主要面向小排量工业汽油发动机的燃油供给场景，适配百力通、本田、雅马哈、斯巴鲁等品牌的小型通用汽油机，常见应用在园林机械、小型工程机具、卡丁车、便携发电机组这类对安装空间、供油稳定性有严苛要求的设备上，替代传统依靠重力供油的结构，解决油箱安装位置低于化油器时的燃油输送难题，避免车辆或机具在倾斜、颠簸工况下出现供油中断、混合气过稀导致的动力不稳、熄火问题。

从实际功能来看，这款燃油泵依靠发动机进气行程产生的脉冲真空压差作为动力源，不需要额外接入电力驱动，结构上完全依靠膜片往复运动完成燃油的吸入、加压、输送过程，内部设置有单向阀结构，能够保证燃油单向流向化油器，避免停机状态下燃油倒流造成的淹缸、油路气阻问题。泵体设置有三个外接管路接口，分别对应进油、出油、真空脉冲取气接口，其中真空接口直接连通发动机进气歧管侧，随发动机运转的节奏同步触发泵膜动作，供油量能够自动匹配发动机不同转速下的燃油需求，转速升高时脉冲频率加快，泵油量同步提升，怠速工况下脉冲频率降低，泵油量随之减少，能够自然匹配发动机的工况变化，不需要额外设置调节机构。

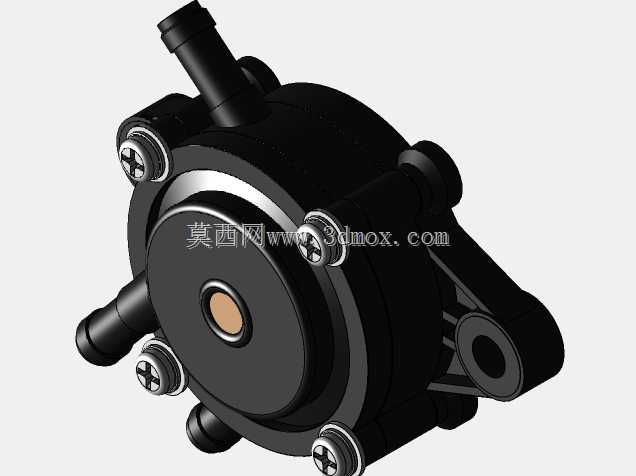

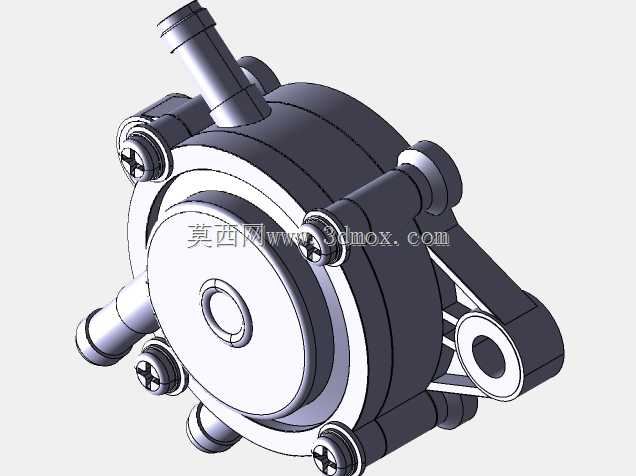

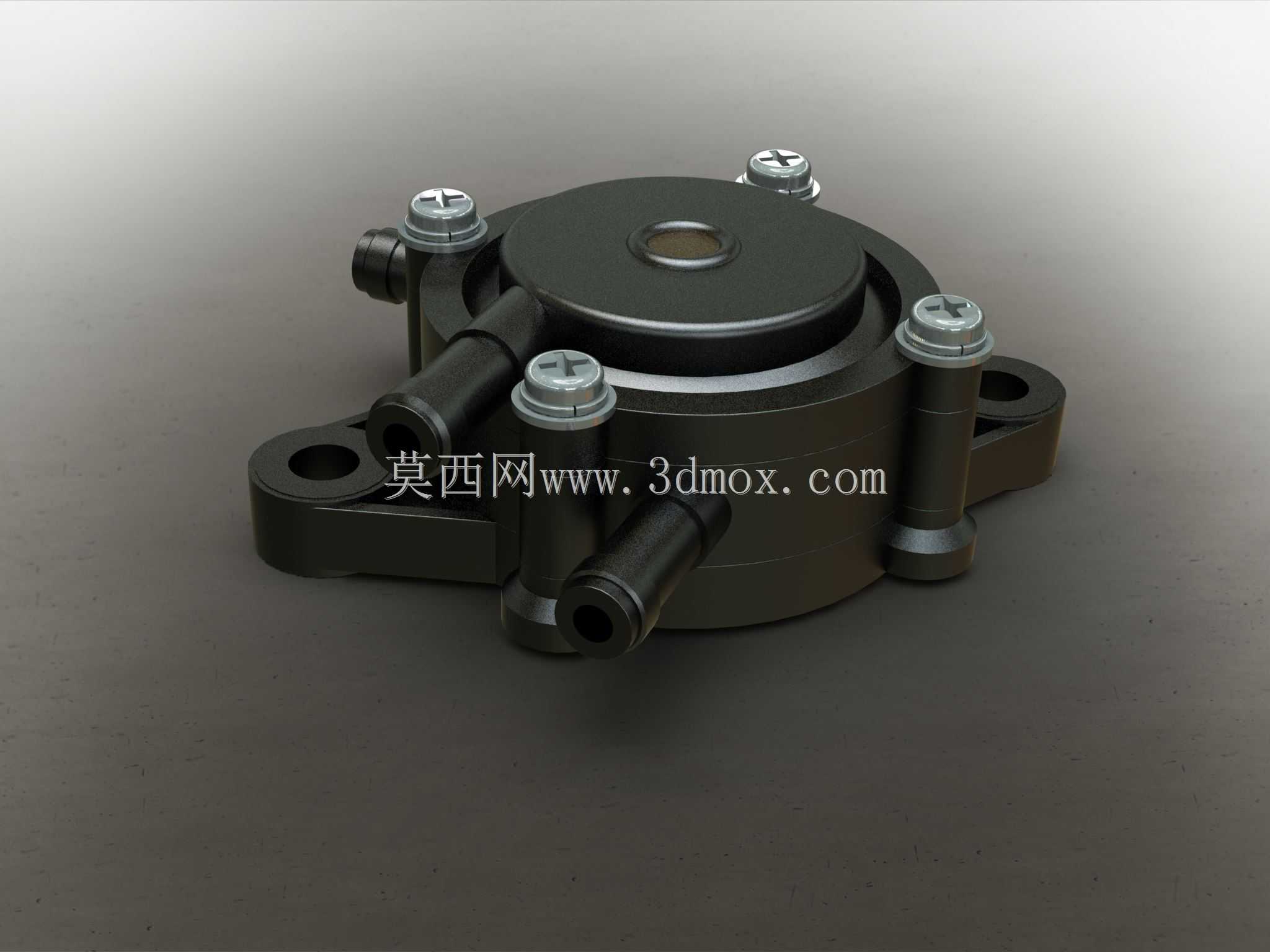

设计思路上采用了轻量化紧凑型布局，整体为圆盘式主体搭配两侧带安装孔的固定支耳，安装支耳的孔位间距经过适配调校，能够直接匹配多数小型汽油机的预留安装位，不需要额外制作转接支架。主体上盖采用压边铆合结构，四颗均布的紧固螺丝将泵膜、上盖、下壳体紧密压合，保证泵腔的密封性能，避免燃油渗漏或者真空泄漏导致的泵油失效。所有外接管路接口都采用阶梯式宝塔接头结构，能够适配不同内径的耐油橡胶油管，安装时只需要将油管插到底后用卡箍紧固即可，不需要额外加工密封面，现场装配效率很高。

外形尺寸方面，整体主体直径控制在小型汽油机侧部安装的允许边界内，安装支耳突出主体的长度经过优化，不会与发动机周边的启动拉盘、空滤外壳、导风罩等部件产生干涉，整体高度控制在较低范围，即使在紧凑的动力舱布局内也能顺利布置。泵体外壳采用耐油工程材质制作，能够长期耐受汽油浸泡以及发动机舱的高温环境，不会出现材质溶胀、开裂问题，外露的金属紧固件都做了防锈处理，能够适应户外机具遇到的潮湿、多尘工况。需要说明的是，这款结构为轻量化适配设计，没有集成多余的冗余零件，整体结构简单可靠，日常使用中几乎不需要额外维护，出现泵膜老化故障时只需要拆开上盖更换膜片组件即可恢复性能，维护成本极低，非常适合小型通用动力设备的长期使用需求。
