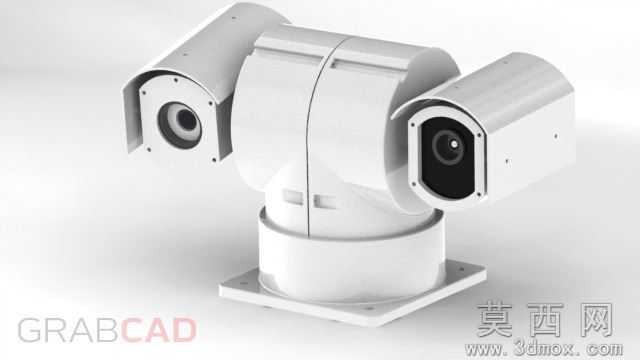

IP网络激光云台监控摄像机三维设计模型

本模型为IP网络激光云台监控摄像机的完整三维设计成果，建模阶段以SolidWorks2011为核心工具，遵循自底向上的装配逻辑完成全结构搭建：首先以云台底座安装尺寸为基准，绘制带固定孔位的方形底座草图，通过拉伸凸台生成底座基体，预留旋转轴的装配定位孔；其次完成中部旋转云台主体的建模，通过回转体特征构建云台的俯仰、水平旋转支撑结构，拆分左右对称的壳体特征，预留两侧摄像模组的安装腔位；最后分别完成可见光摄像模组、激光补光模组的独立建模，匹配镜头外圈的安装孔位、护罩壳体的卡扣结构，所有零件完成干涉检查后按装配约束组合为完整总成，整体装配逻辑清晰，无冗余特征。参数设计层面，模型严格参照真实GC-IPL300系列云台摄像机的外形尺寸设定，底座安装孔位间距、云台旋转半径、摄像模组的视场角预留空间均符合实际产品的安装适配要求，凸轮传动结构的参数匹配云台水平360°旋转、俯仰±90°转动的运动行程，各零件的壁厚、装配间隙均按安防设备外壳的通用设计标准设定，可直接用于结构验证参考。渲染材质环节，模型外壳统一赋予哑光白色工程塑料材质，模拟室外安防设备的抗UV喷塑外壳质感，镜头部分赋予高透光学玻璃材质并添加轻微反光效果，金属安装螺丝、底座固定位赋予哑光镀锌金属材质，渲染输出的效果图清晰呈现产品的外观细节与结构层次，可直接用于方案展示。结构原理上，该模型还原了双舱云台摄像机的核心结构：底座内置水平旋转驱动机构，中部云台内置俯仰旋转驱动机构，通过凸轮结构实现两个维度的转动限位与动力传输，两侧舱体分别集成可见光成像模组与激光补光模组，可实现夜间远距离的监控补光，模型虽为演示用途未构建内部电路板与布线结构，但外部装配接口、运动结构的逻辑完全符合真实产品的工作原理，可直观展示云台摄像机的运动方式与组成结构。软件兼容方面，模型除原生SolidWorks2011格式外，同步导出STEP、IGES通用三维格式，同时附带STL格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面即可完成格式转换，适配不同设计场景的使用需求。研发教学应用层面，该模型可作为安防设备结构设计的教学案例，帮助学习者掌握回转类壳体、双舱装配结构、凸轮传动限位结构的建模方法，也可用于安防监控方案的可视化展示，辅助项目汇报中的设备选型演示，同时可作为云台类产品结构改型设计的基础参考框架，缩短同类产品的前期建模周期，适合机械设计、安防工程相关专业的师生以及结构设计从业者参考使用。
