农业机具后轴托架结构设计

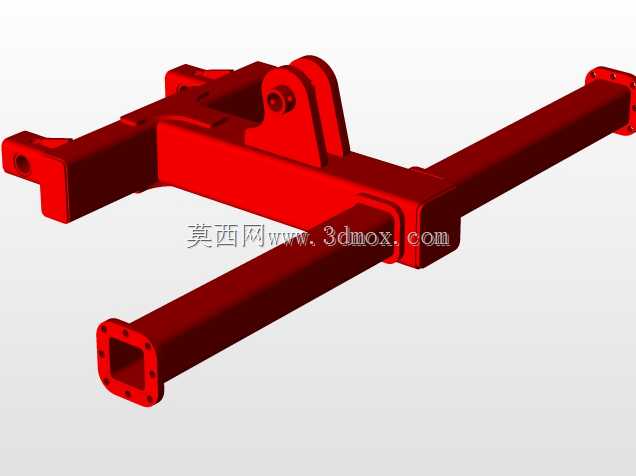

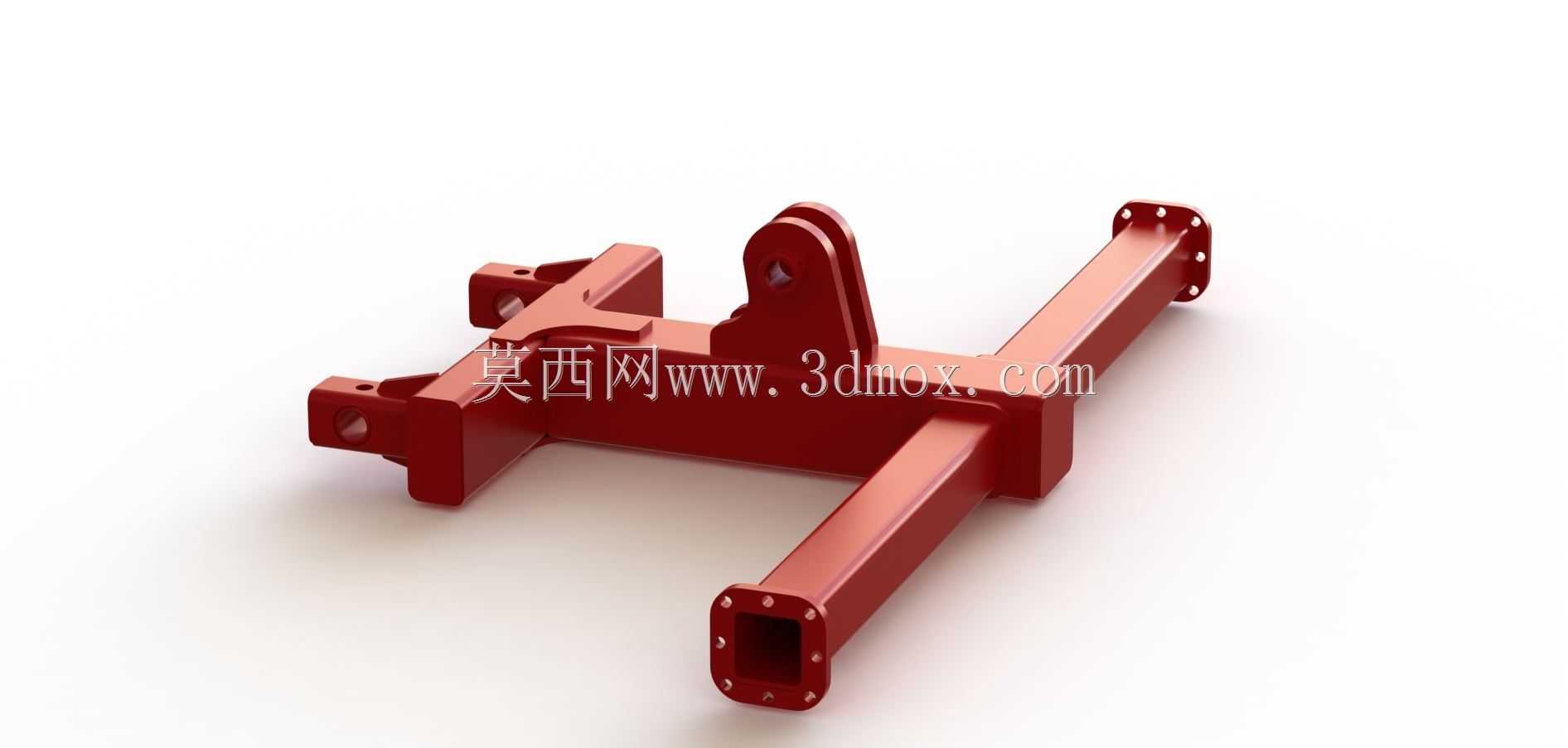

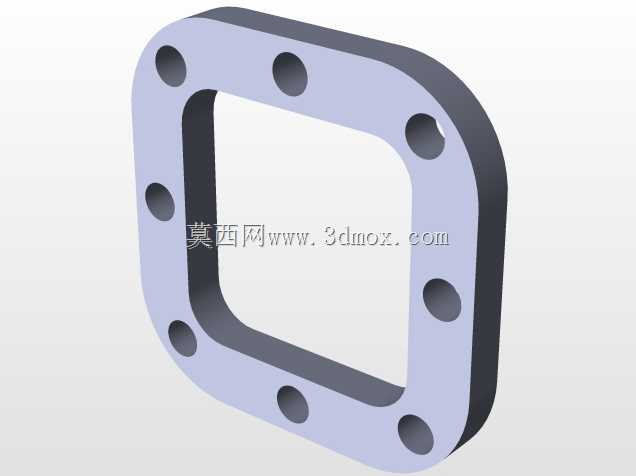

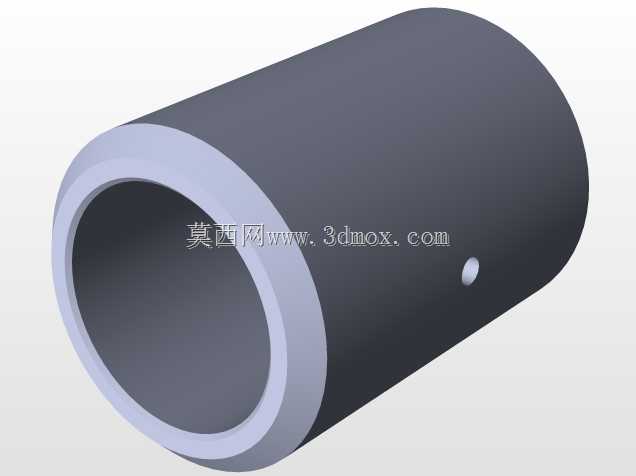

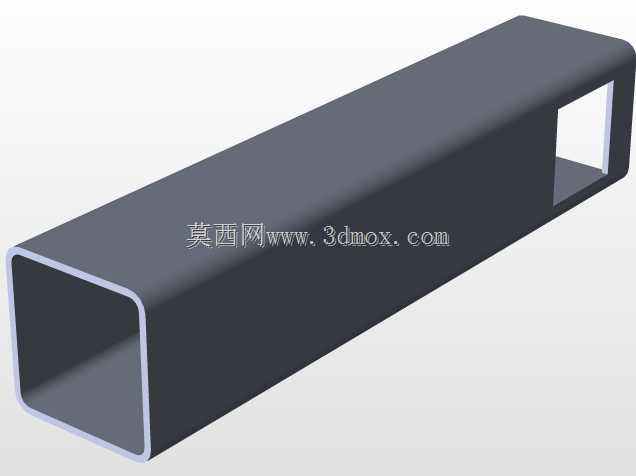

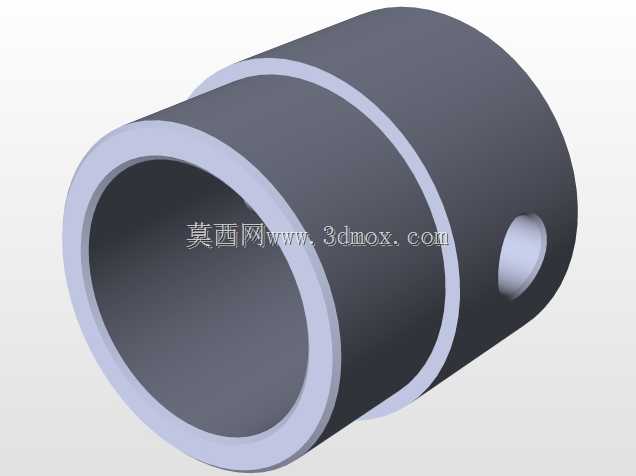

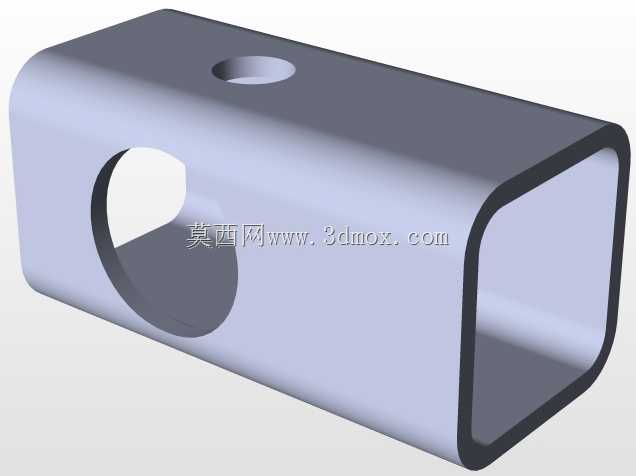

该后轴托架是农用作业机具行走承载系统的核心连接构件，主要应用于中小型耕整、播种类牵引式农机具，承担着连接机具主梁与行走轮轴、传递作业载荷、挂载附属作业部件的关键作用，在田间作业场景中，需要承受机具自重、作业冲击载荷、地形起伏带来的交变扭力，同时要适配不同耕深调节、轮距调整的安装需求，是保障农机具行走稳定性与作业可靠性的基础结构件。从功能特性来看，该托架采用十字交叉的方管主体结构，横向贯通的方管用于对接行走轮轴的安装法兰，两端带螺栓孔的法兰盘可适配不同轮距的轮轴安装需求，通过更换不同长度的连接段或者调整法兰固定位置，就能实现1.2米到1.8米范围的轮距调节，适配不同垄距的田间作业要求；纵向延伸的方管用于对接机具的主承载梁，上方设置的带孔吊耳结构用于连接液压提升拉杆或者牵引挂载点，侧面预留的多个带孔安装位可固定传动箱、挡泥板、耕深调节机构等附属部件，实现一个托架集成多个安装接口，减少额外焊接支架带来的应力集中问题。设计思路上优先考虑了田间作业的抗冲击需求，主体采用壁厚6mm的高强度矩形钢管焊接成型，所有交叉连接位置都做了三角加强筋过渡，避免应力集中导致的焊缝开裂问题；安装法兰采用10mm厚钢板切割成型，法兰盘上的连接孔采用长圆孔与圆孔组合的设计，既可以补偿焊接加工带来的位置误差，也能在安装时微调轮轴的同轴度，降低行走轮的偏磨风险；所有安装孔位都做了去毛刺处理，避免安装时螺栓受力不均，外露的焊接边缘都做了圆弧打磨，减少作业时秸秆、杂草缠绕的概率。从安装边界来看，横向方管的截面尺寸为80*80mm，两端法兰的安装孔中心距为65mm，单端法兰设置8个M12螺栓固定孔，可适配多数农用行走轮轴的连接尺寸；纵向方管截面尺寸为100*100mm，端部预留的对接深度为150mm，可插入机具主梁后通过横向穿销固定，穿销孔直径为20mm，可承受最大12吨的静态牵引载荷；上方吊耳的孔位中心距离托架主体上平面高度为120mm，吊耳孔径为25mm，可适配标准的拖拉机下拉杆连接球头，安装后整机的最低点离地间隙可保持在320mm以上，能够满足田间作业过埂、跨沟的通过性要求，避免托架磕碰田埂造成结构变形。
