农用牵引式单座运输拖斗结构设计

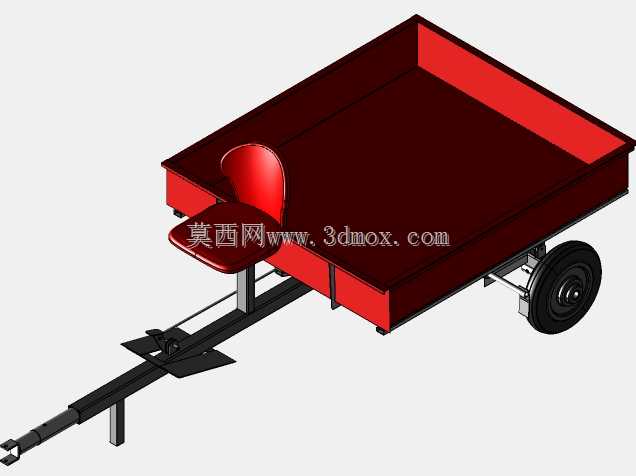

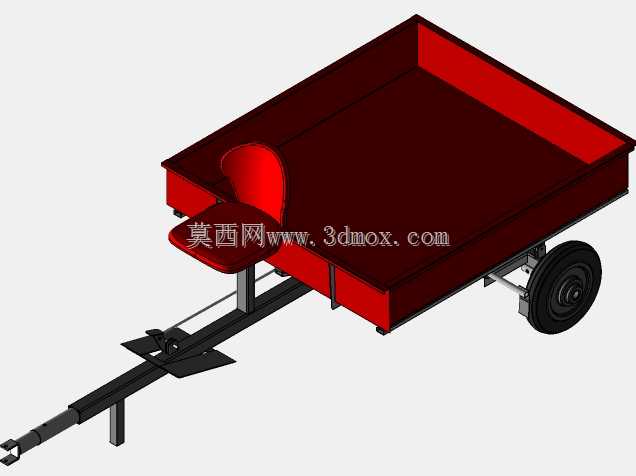

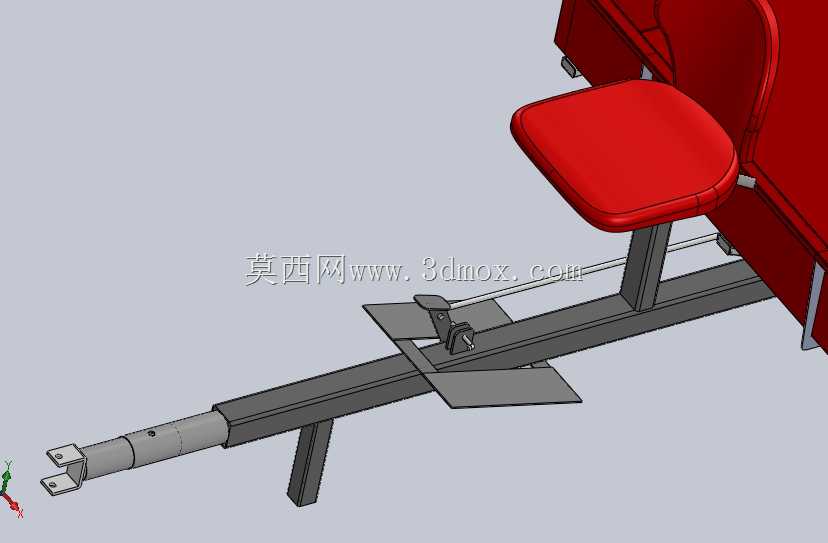

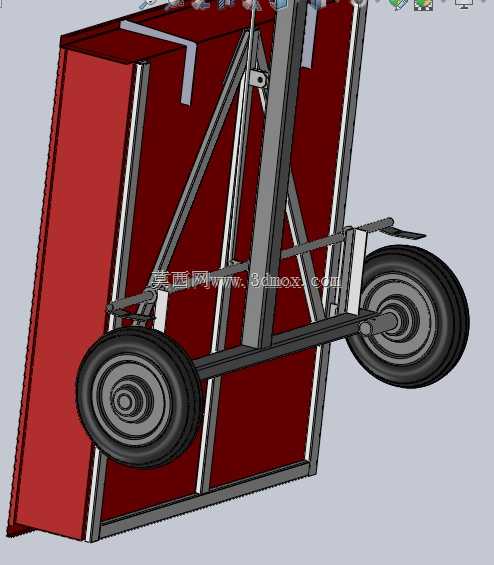

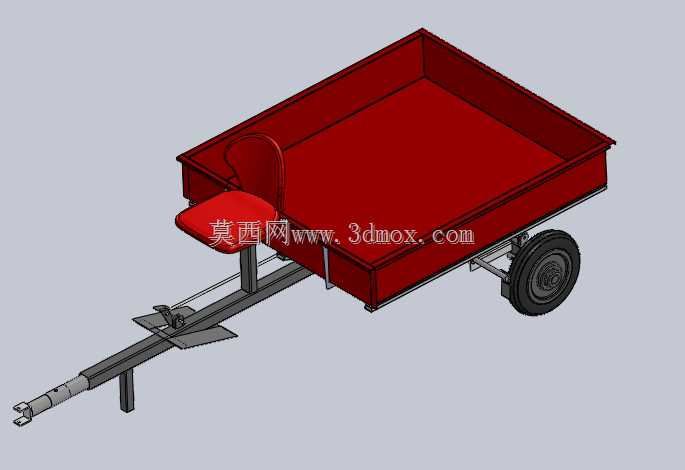

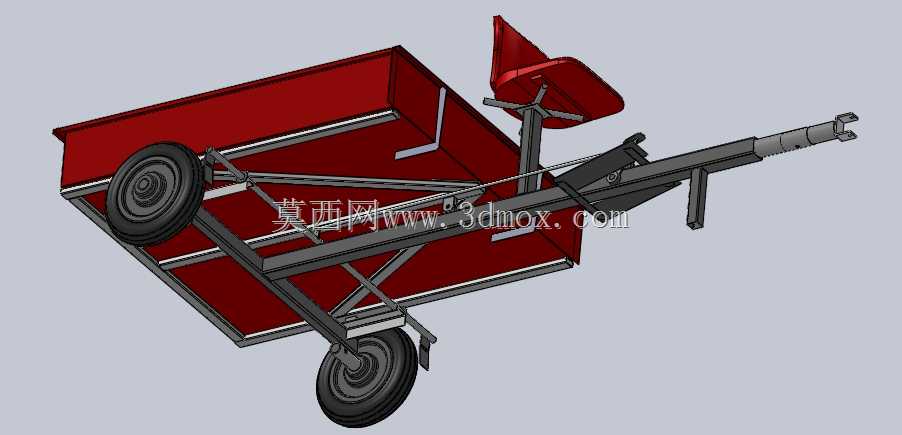

这款牵引式运输拖斗主要适配小型农用拖拉机，广泛应用于丘陵农田、果园、乡村散户的短途物料转运场景，可装载粮食、果蔬、农家肥、小型农具等各类农资，也可用于乡村基建场景下的砂石、零散建材短驳，解决大型运输车辆无法进入狭窄田埂、园区支路的转运痛点，是小型农用动力机械的核心配套载具。整体采用开放式矩形货斗设计，货斗边缘做外翻折边加强处理，既提升了斗体抗形变能力，也避免装载散料时出现边角漏料问题，斗体内部做光滑过渡处理，卸除黏湿性物料时不易残留挂壁。前端设置一体化成型的牵引连接架，牵引端采用标准挂接接口，可与多数小型拖拉机的后牵引销快速对接，连接架上集成了可收放的支撑支腿，拖斗与动力机械分离时，支腿可稳定支撑拖斗保持水平状态，避免前倾侧翻，支腿底部设置加宽支撑脚垫，在松软泥土地面停放时也不会出现下陷问题。牵引架上方设置简易单座，搭配弧形靠背与软垫结构，可供随行作业人员乘坐，座椅位置经过重心校核，乘坐时不会影响拖斗整体配重平衡，也不会遮挡牵引连接部位的操作视野。行走部分采用单轴双轮布局，轮距匹配常规农用机耕道的通行宽度，轮胎选用深花纹农用橡胶轮，在泥泞、松软路面具备足够抓地力，轮组与轴体的连接位置做密封处理，避免田间泥水、沙尘进入轴承造成磨损。设计过程中优先考虑结构耐用性与维护便捷性，斗体采用钢板焊接结构，关键受力位置如牵引架与斗体连接处、轮轴安装座都加焊了加强筋板，可承受频繁颠簸路段的载荷冲击，整体结构无复杂精密部件，普通农户即可完成日常的紧固、润滑等维护操作。安装边界方面，牵引架挂接端的高度适配常规小型拖拉机的后牵引点高度，无需额外改装即可直接挂接，货斗的离地间隙经过优化，既保证了非铺装路面的通过性，也控制了装料时的抬升高度，方便人工装卸物料，整体转弯半径小，在狭窄的田埂、果园行间道路也可灵活转向通行。
