重型轴承拆卸拉马工具三维结构设计

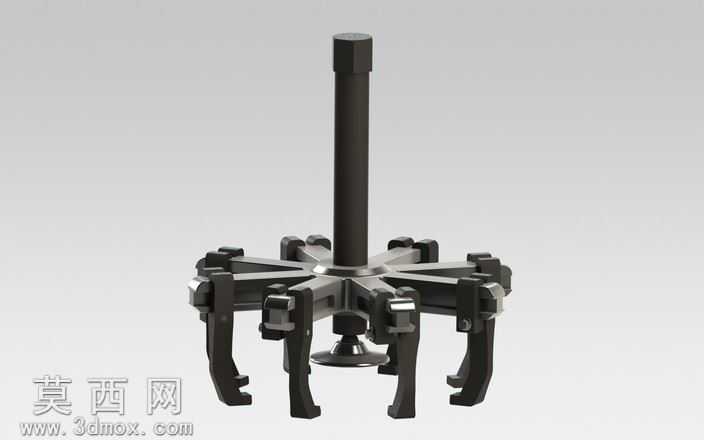

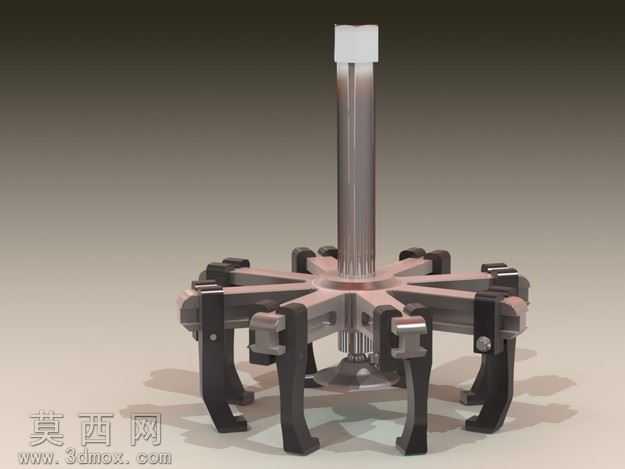

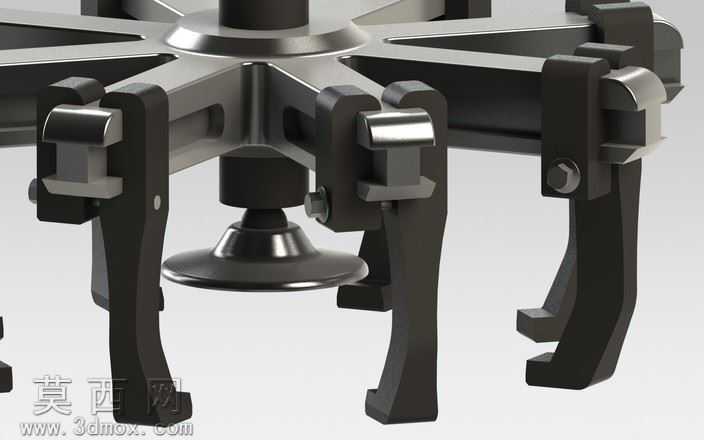

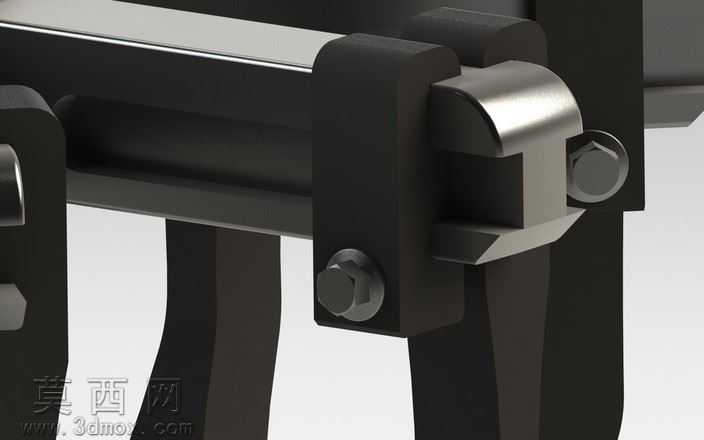

本作品为重型轴承拆卸专用工具的三维建模成果，建模过程中严格遵循机械工装的实际加工与装配逻辑，采用自底向上的建模思路完成全零件构建。首先完成中心施压螺杆的建模，采用回转特征构建杆身与顶部六角施力头，表面做发黑氧化的金属材质处理，还原高强度合金钢的哑光深灰质感，螺杆底部设计有球面顶头结构，建模时通过球面特征保证顶压过程中可自适应轴端中心，避免偏载损伤工件。中心定位基座采用圆盘式结构，通过拉伸与阵列特征完成八个径向滑槽的构建，滑槽与卡爪的配合面做公差配合的细节处理，基座表面做镀锌钝化的金属材质渲染，还原工装表面的防锈处理质感。八组卡爪是本工具的核心受力部件，建模时通过拉伸、切除与倒角特征构建爪身的弯折受力结构，爪钩部位做加厚与圆角过渡处理，避免应力集中，卡爪与滑槽的连接部位设计有锁紧定位结构，可根据待拆卸轴承的外径尺寸调整卡爪的径向伸出长度，适配不同规格的重型轴承拆卸需求，卡爪材质采用与中心螺杆一致的高强度合金钢，渲染时做表面淬火后的硬度质感区分，爪尖部位做高亮金属质感处理，体现接触部位的高硬度特性。整体装配过程中通过同轴心、重合、距离等配合约束完成所有零件的定位，可实现中心螺杆旋转进给、卡爪沿滑槽径向滑动的运动仿真，还原实际使用时旋转顶部螺杆带动中心顶头顶住轴端、卡爪勾住轴承外圈端面、持续旋进螺杆将轴承平稳拉出轴位的工作过程。渲染阶段采用工业产品展示常用的柔光环境，添加地面反射效果突出工具的金属质感与结构层次，所有棱角处做微小圆角处理还原真实机加工零件的工艺特征，整体结构设计充分考虑重型拆卸场景的受力需求，八爪均布的结构相比传统三爪拉马受力更均匀，可有效避免拆卸过程中轴承偏斜卡死、损伤轴面的问题，适配大尺寸重型轴承的拆卸作业场景，模型结构完整，可直接用于工装加工参考、机械教学演示等场景。
