农用麦秆脱粒分离作业设备结构设计

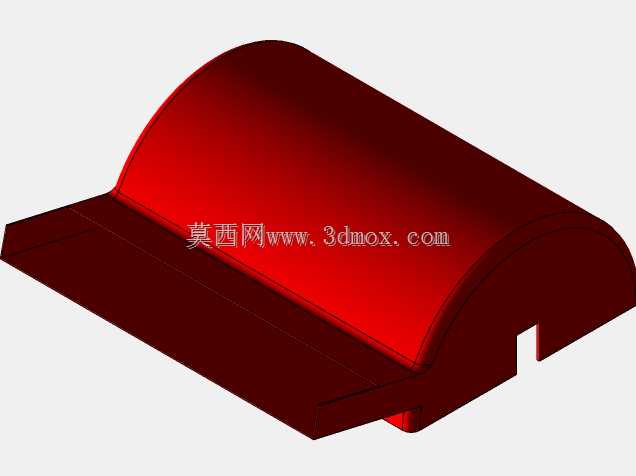

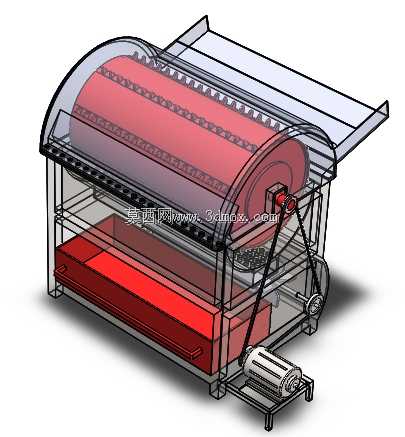

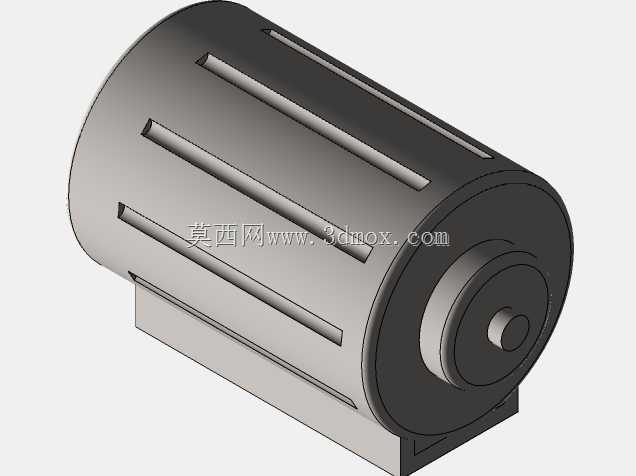

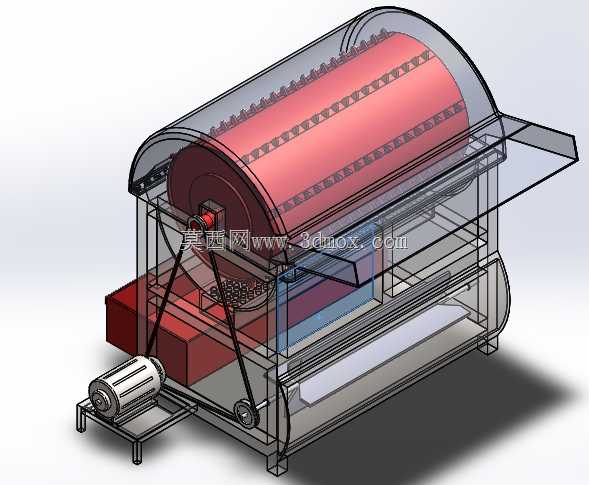

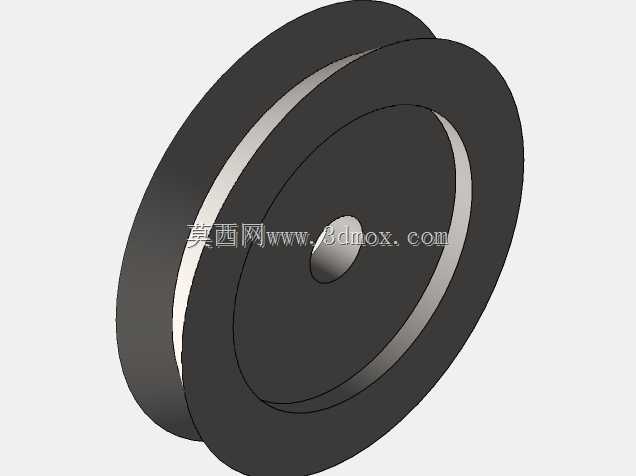

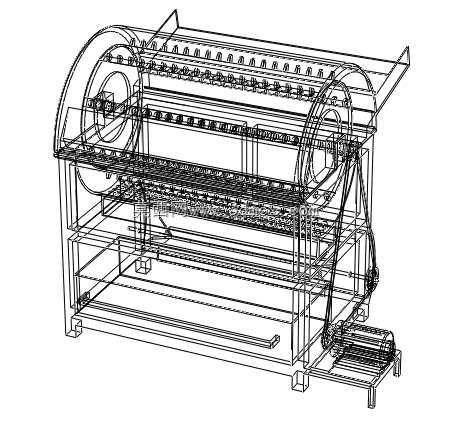

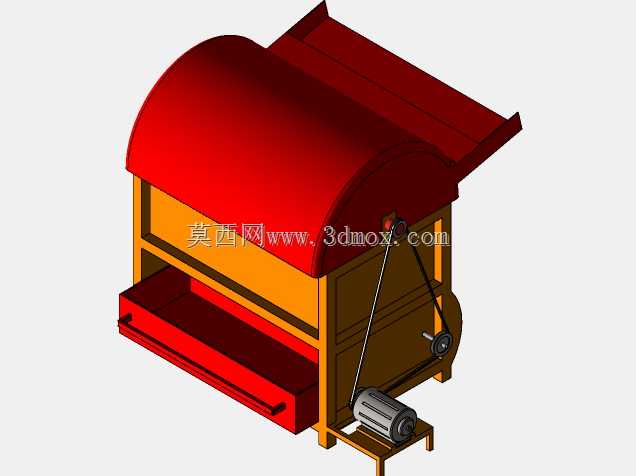

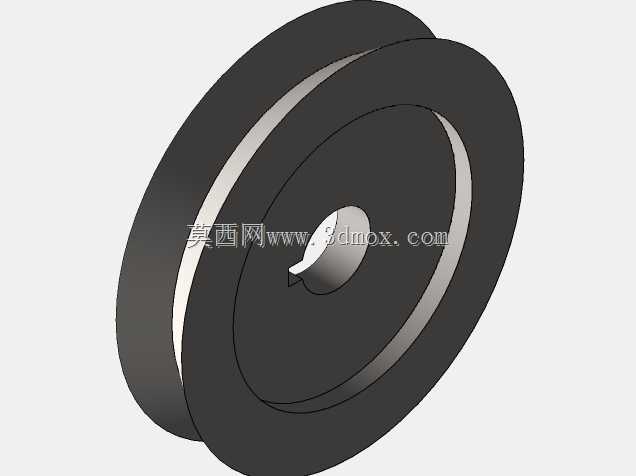

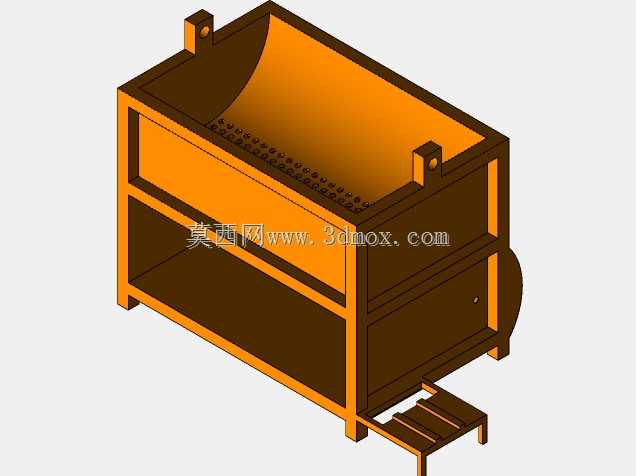

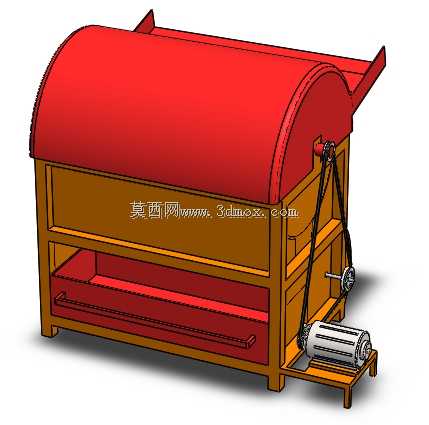

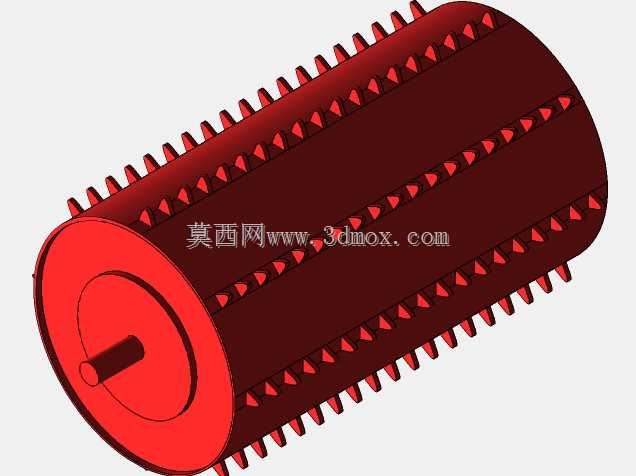

该脱粒设备主要面向平原及丘陵地区的小麦、大麦等麦类作物收获后脱粒加工场景，可在农户晒场、村级粮食加工点、小型农场集中作业区完成脱粒工序，替代传统人工捶打、畜力碾压的低效脱粒方式，大幅降低麦收阶段的人力投入强度，解决散户种植模式下大型联合收割机无法覆盖的小地块、零散种植区域的脱粒需求，也可作为大型联合收获设备的补充，在作物倒伏、成熟期不一致的地块完成单独脱粒作业。设备核心用途是将喂入的带穗麦秆进行穗秆分离，把麦粒从麦秆穗头处完整剥离，同时完成初步的麦粒与短茎秆、颖壳的粗筛分，输出洁净度符合初步收储要求的麦粒，分离后的长麦秆可从设备尾部统一排出，便于后续收集作为饲草、生物质原料或堆肥原料使用，实现脱粒环节的全物料有序归集。在功能特性设计上，设备采用卧式滚筒脱粒结构，核心脱粒滚筒表面布置有错落的脱粒钉齿，滚筒外部配套弧形凹板筛，作业时滚筒高速旋转，通过钉齿的击打、揉搓作用将麦粒从穗头脱落，脱落的麦粒透过凹板筛的筛孔落入下方集料区域，长麦秆则在滚筒旋转带动下向出料端输送排出；设备配套独立的驱动电机，通过皮带传动结构将动力传递至脱粒滚筒，传动区域设置有全封闭防护罩，避免作业过程中秸秆缠绕、人员误触引发安全风险；设备上部设置弧形透明防护罩，既可以阻挡脱粒过程中麦粒飞溅，也便于作业人员实时观察内部脱粒状态，及时调整喂入速度避免堵塞；设备一侧设置倾斜式喂入台，喂入台边缘做圆弧过渡处理，降低麦秆喂入时的卡滞概率，喂入台高度适配成年人站立作业的操作高度，减少长时间作业的腰部疲劳。设计思路上优先兼顾作业效率与移动便利性，整体采用框架式焊接机架作为承载主体，所有功能部件均集成安装在机架上，机架底部预留有脚轮安装位，可根据使用需求加装脚轮实现短距离转场移动，无需额外吊装设备即可在晒场不同区域灵活移位；结构设计上优先考虑易损件更换便利性，脱粒钉齿采用螺栓固定方式安装在滚筒基座上，磨损后可单独更换单个钉齿，无需整体更换滚筒，降低设备后期维护成本；凹板筛采用快拆式压块固定，可根据不同作物品种、不同作物含水率更换不同筛孔尺寸的凹板筛，适配小麦、大麦、青稞等多种麦类作物的脱粒需求。外形尺寸与安装边界方面，设备整体长度控制在1.8米以内，宽度控制在1.1米以内，高度控制在1.3米以内，整体占地面积不足2平方米，普通农户家庭的晒场边角即可放置安装，无需专门建设设备安装基础，仅需将机架放置在硬化平整的地面上，调整四个支撑脚保证设备水平即可接电作业；设备作业时的喂入方向预留0.8米以上的操作空间，出料方向预留1米以上的麦秆堆放空间即可满足全流程作业需求，不会对晒场的其他粮食晾晒区域造成过多占用；驱动电机安装在设备侧下方的独立安装支架上，与脱粒滚筒的中心距可通过调节螺栓调整，便于皮带安装及后期张紧调整，电机外侧设置有防雨防尘罩，可适应户外露天作业的复杂环境。
