林区作业用双轴原木转运拖挂设备

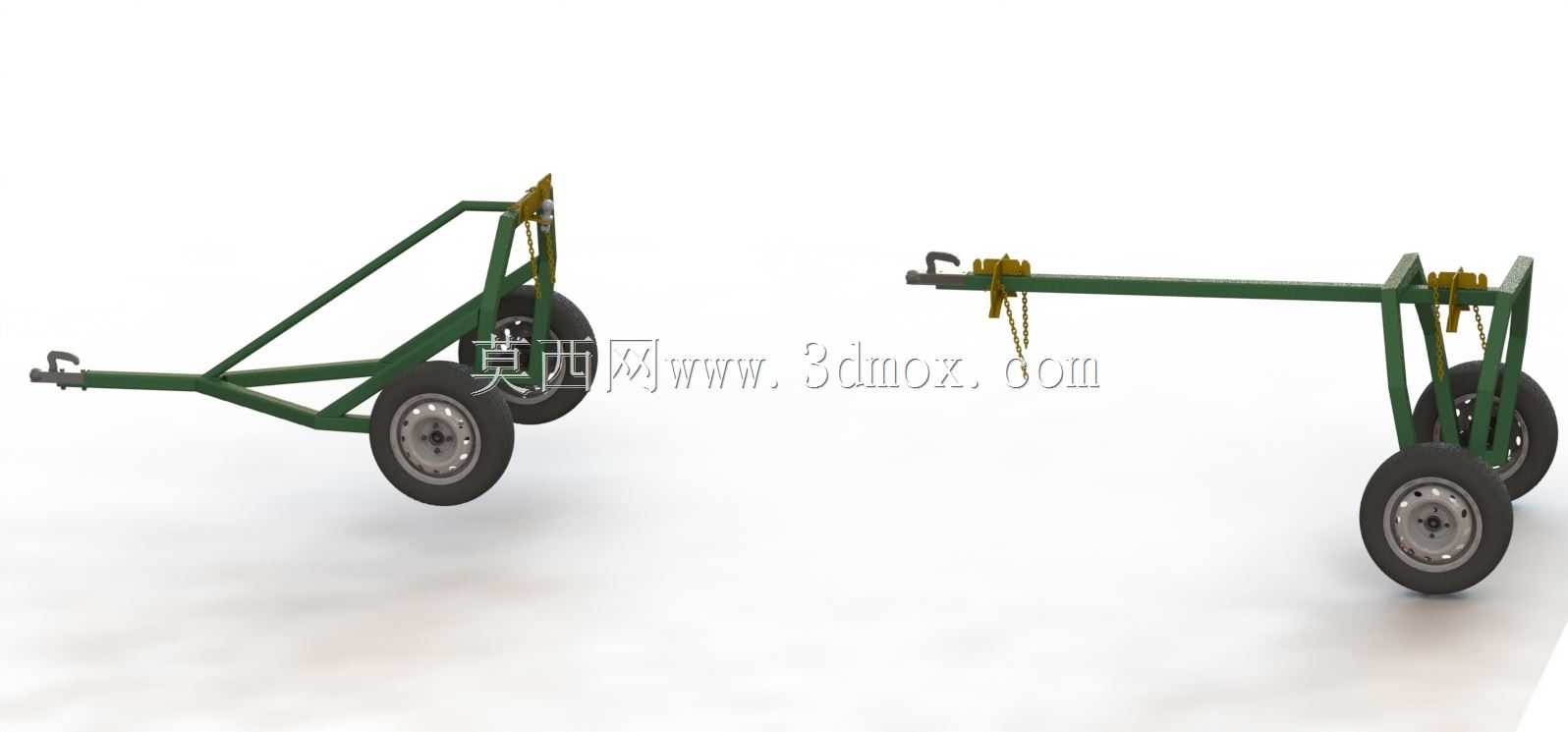

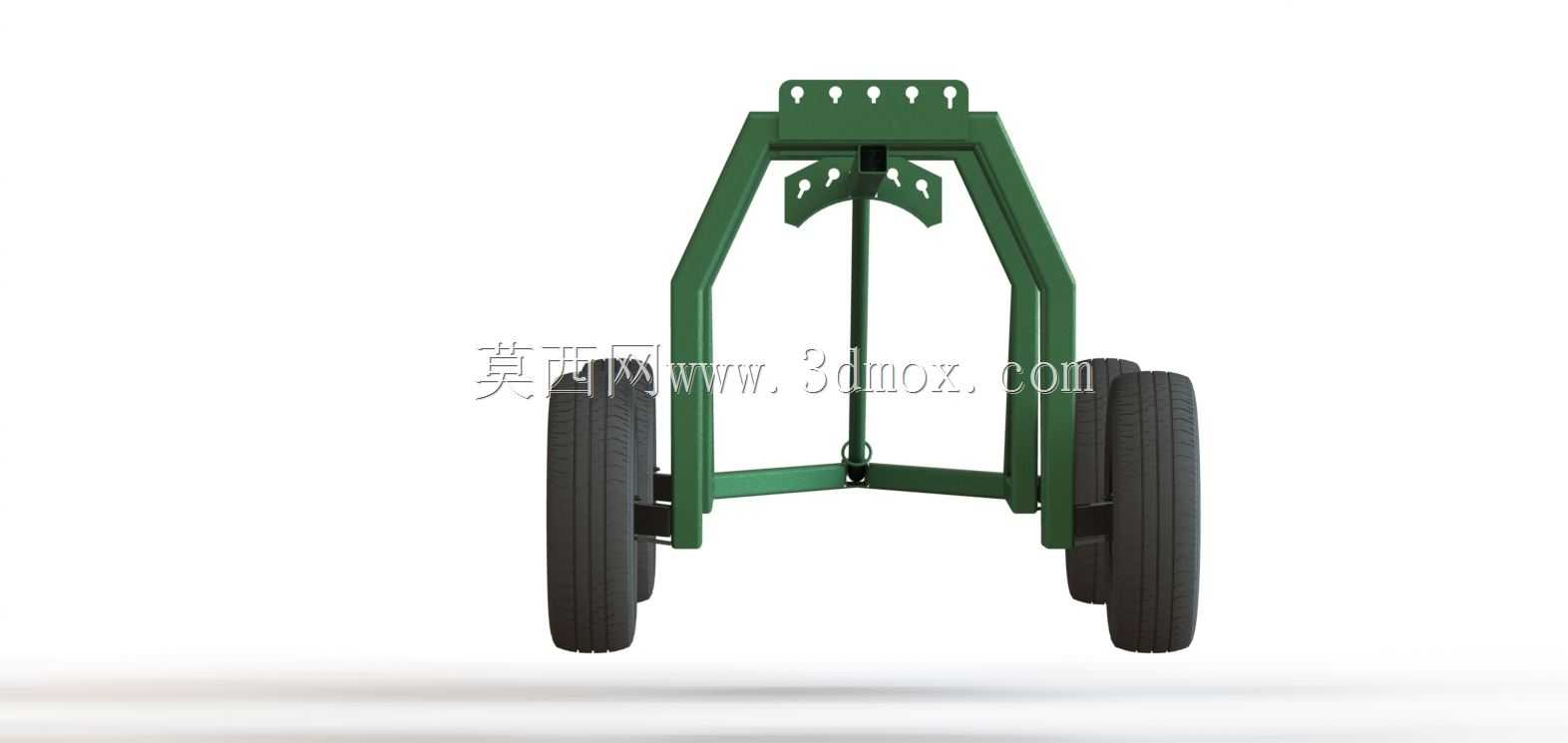

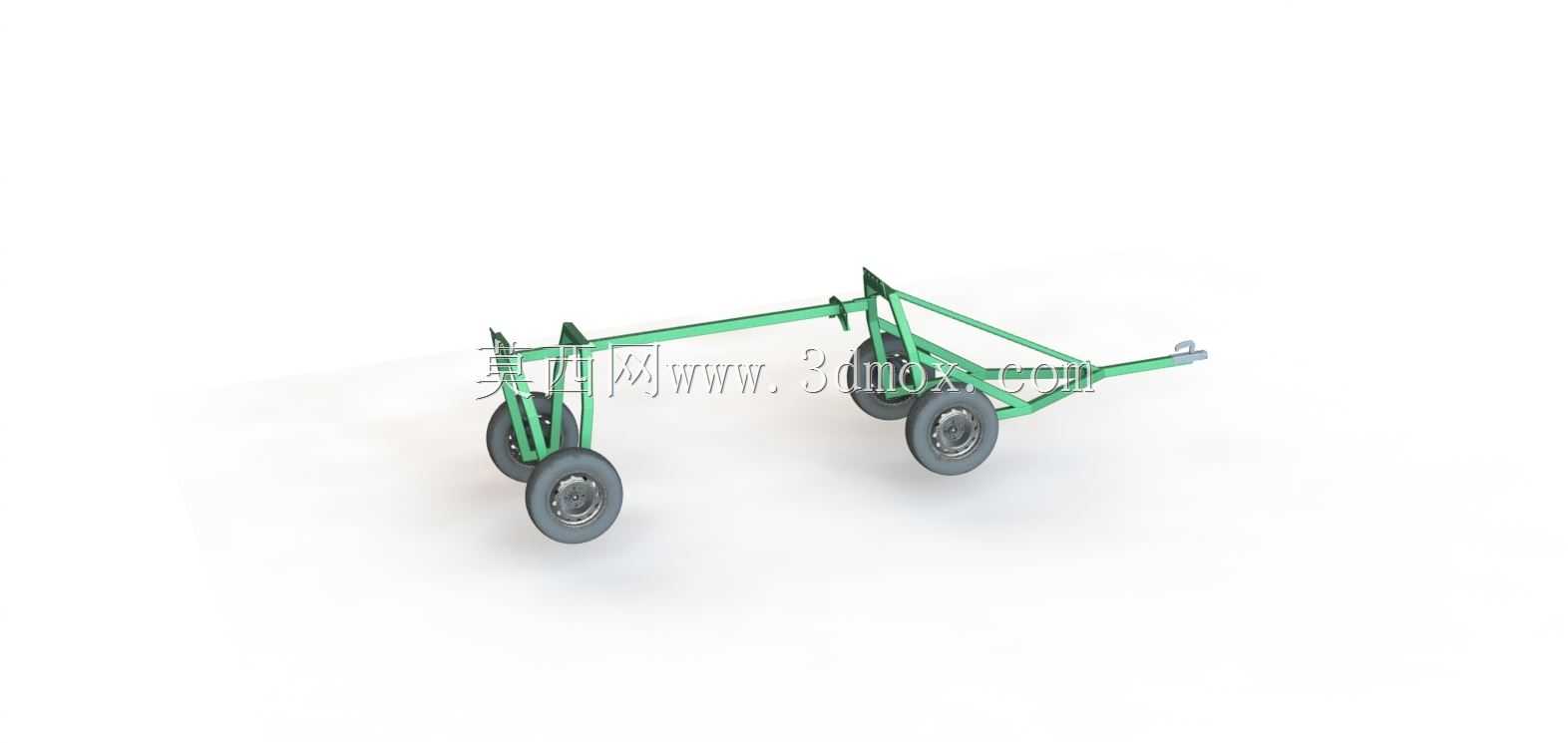

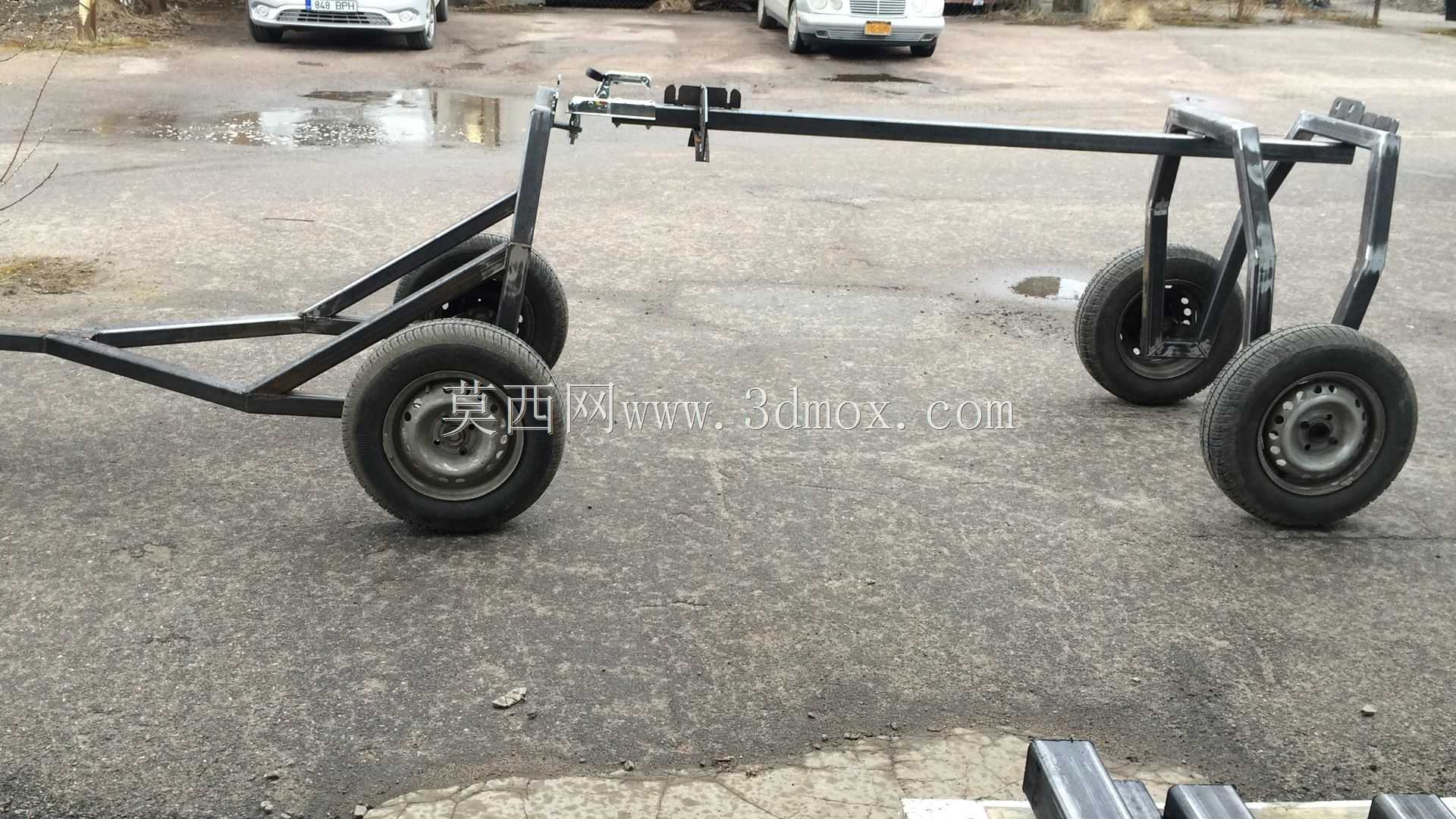

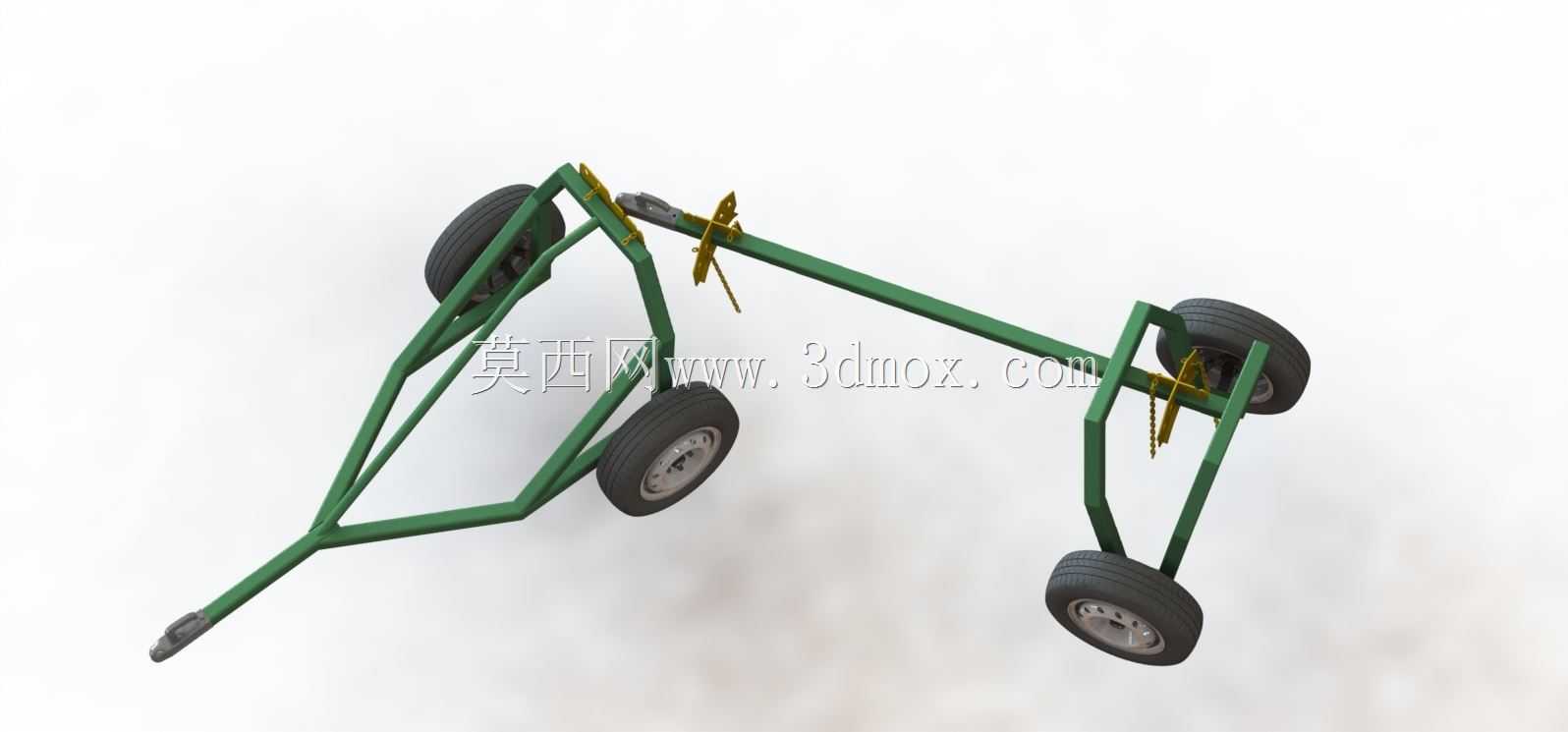

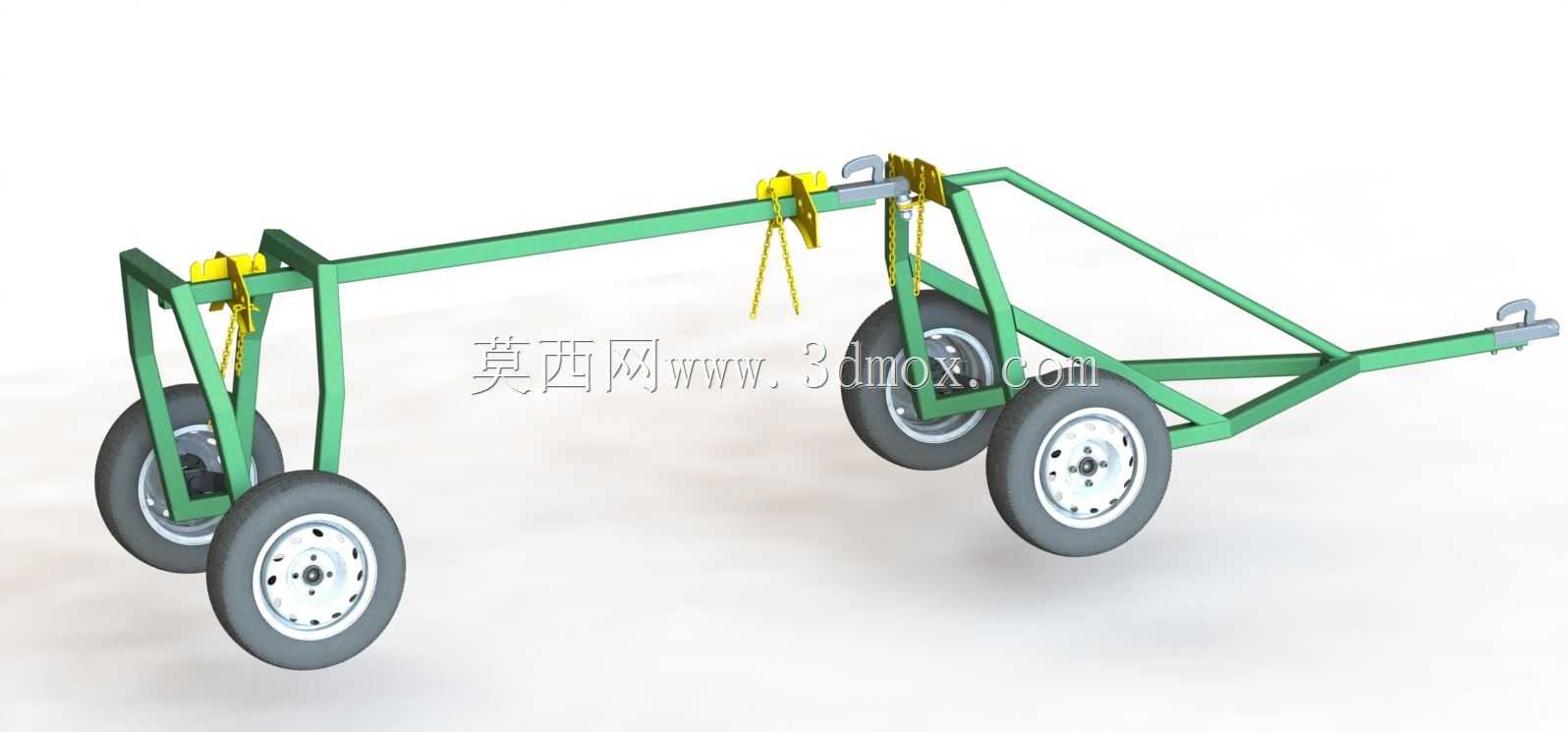

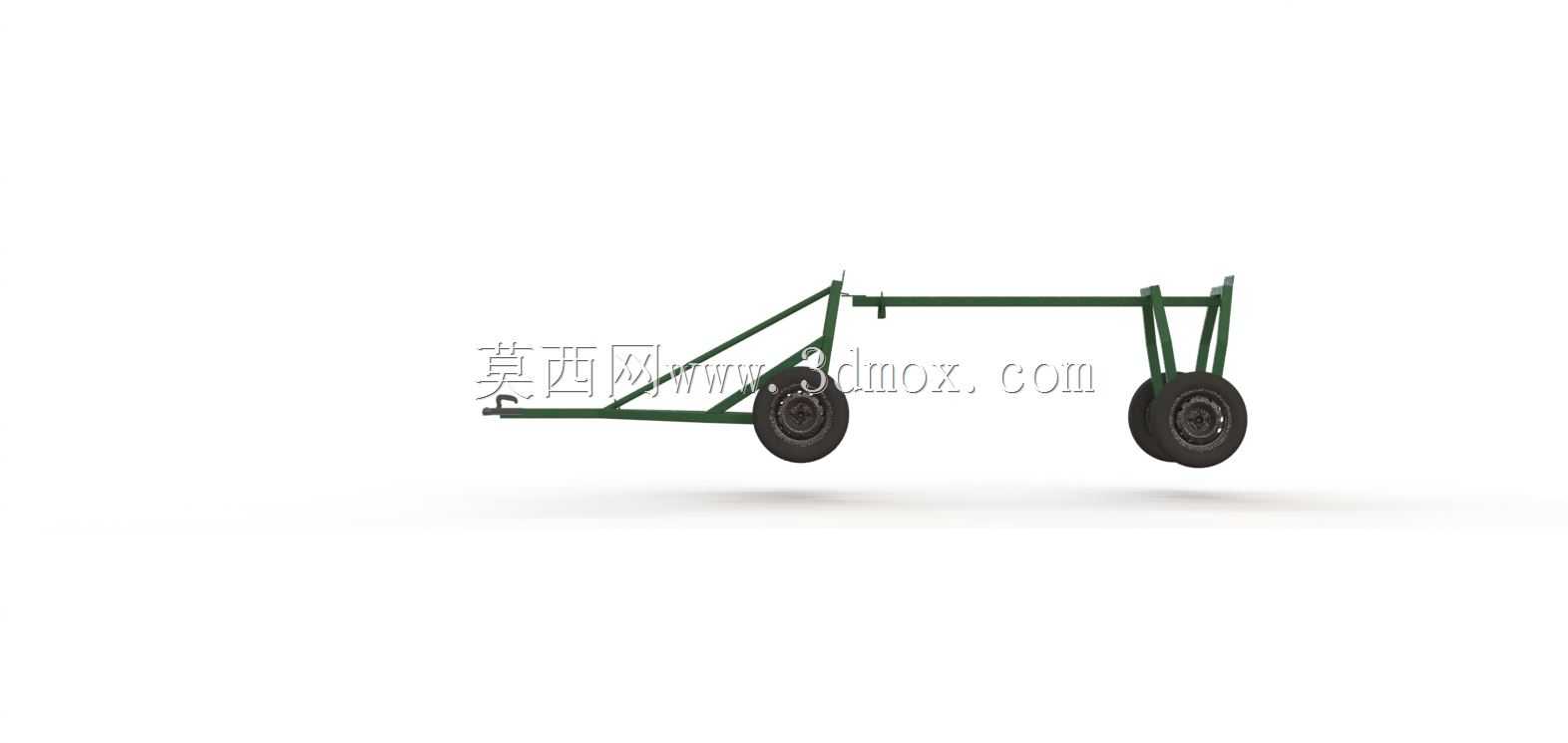

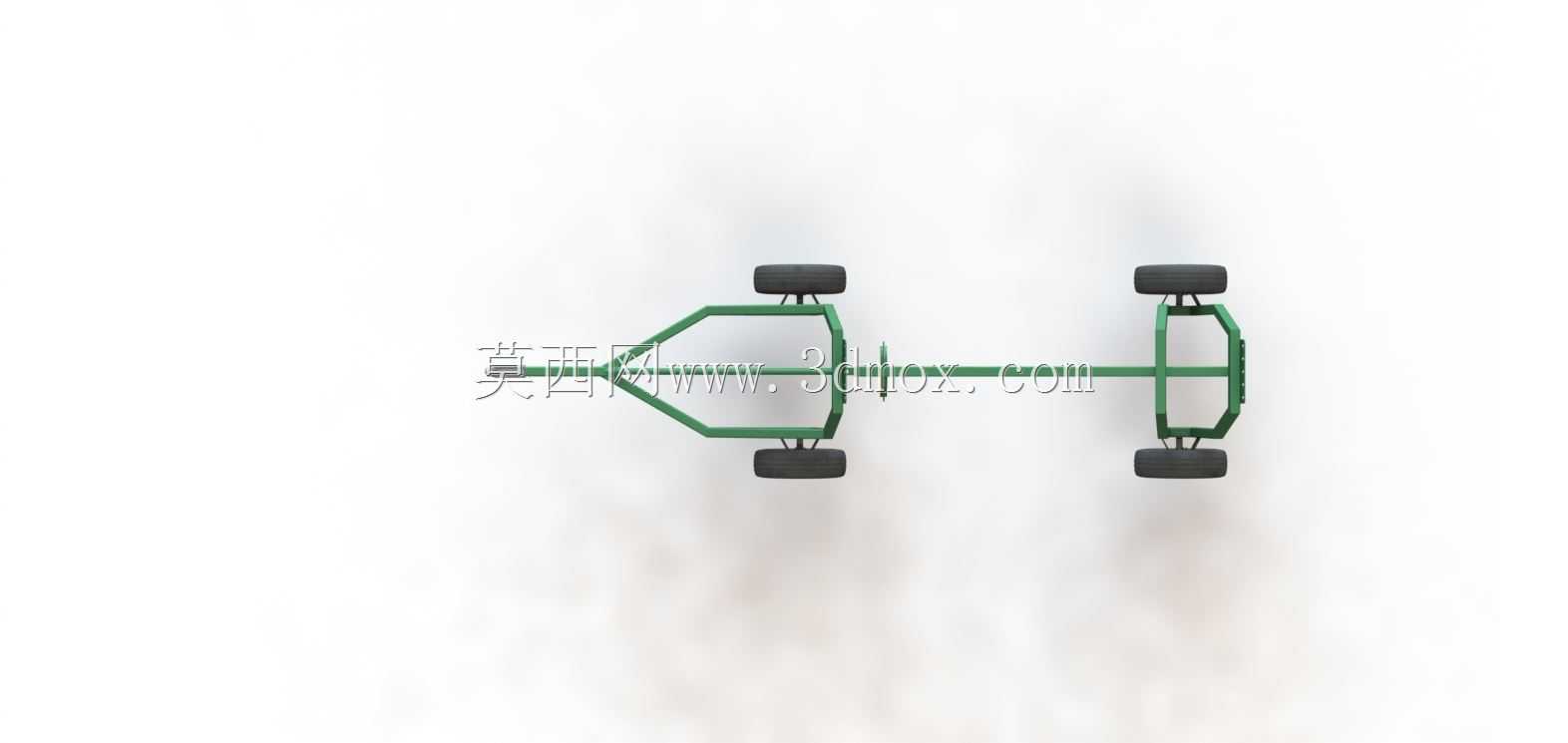

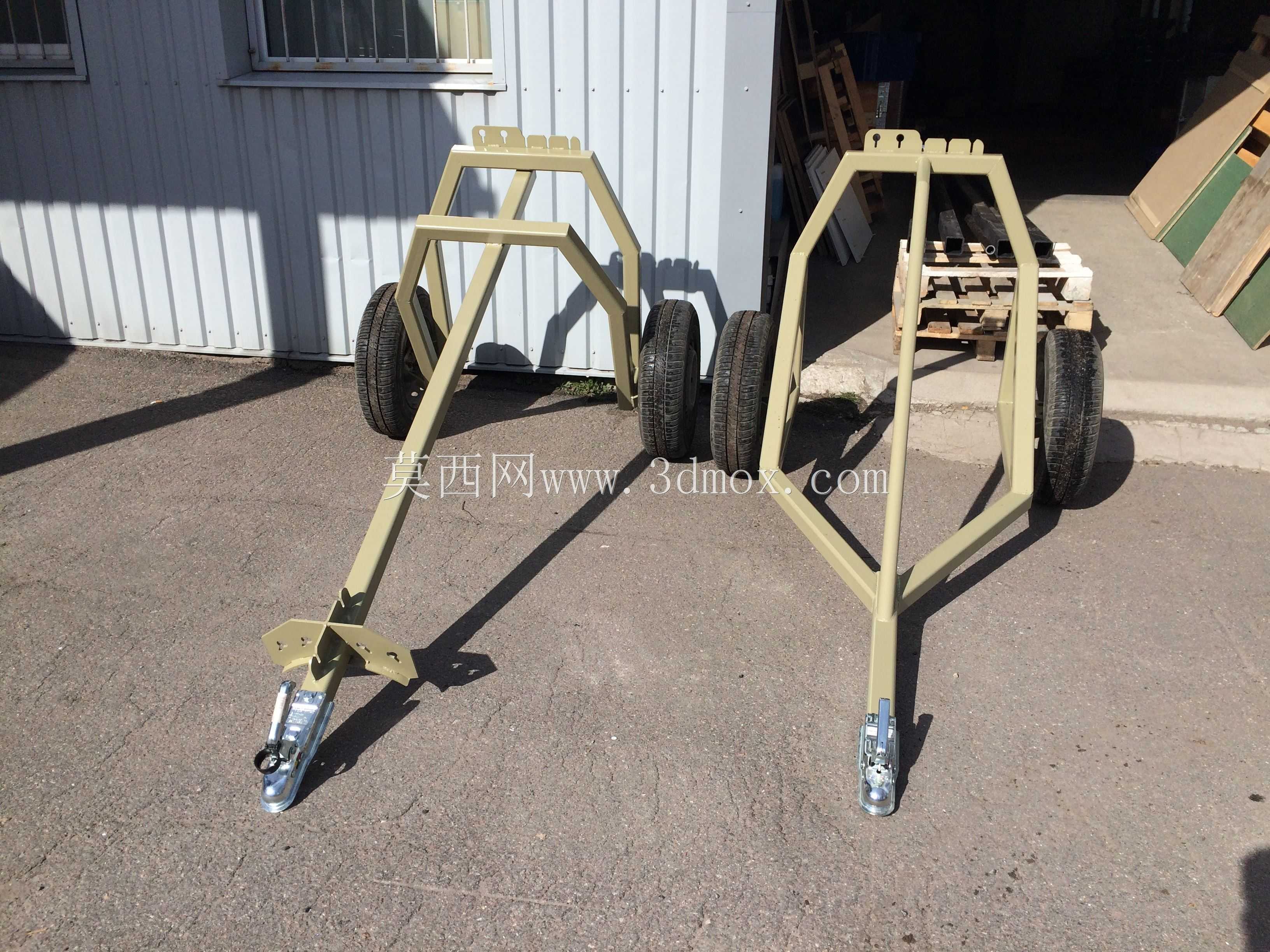

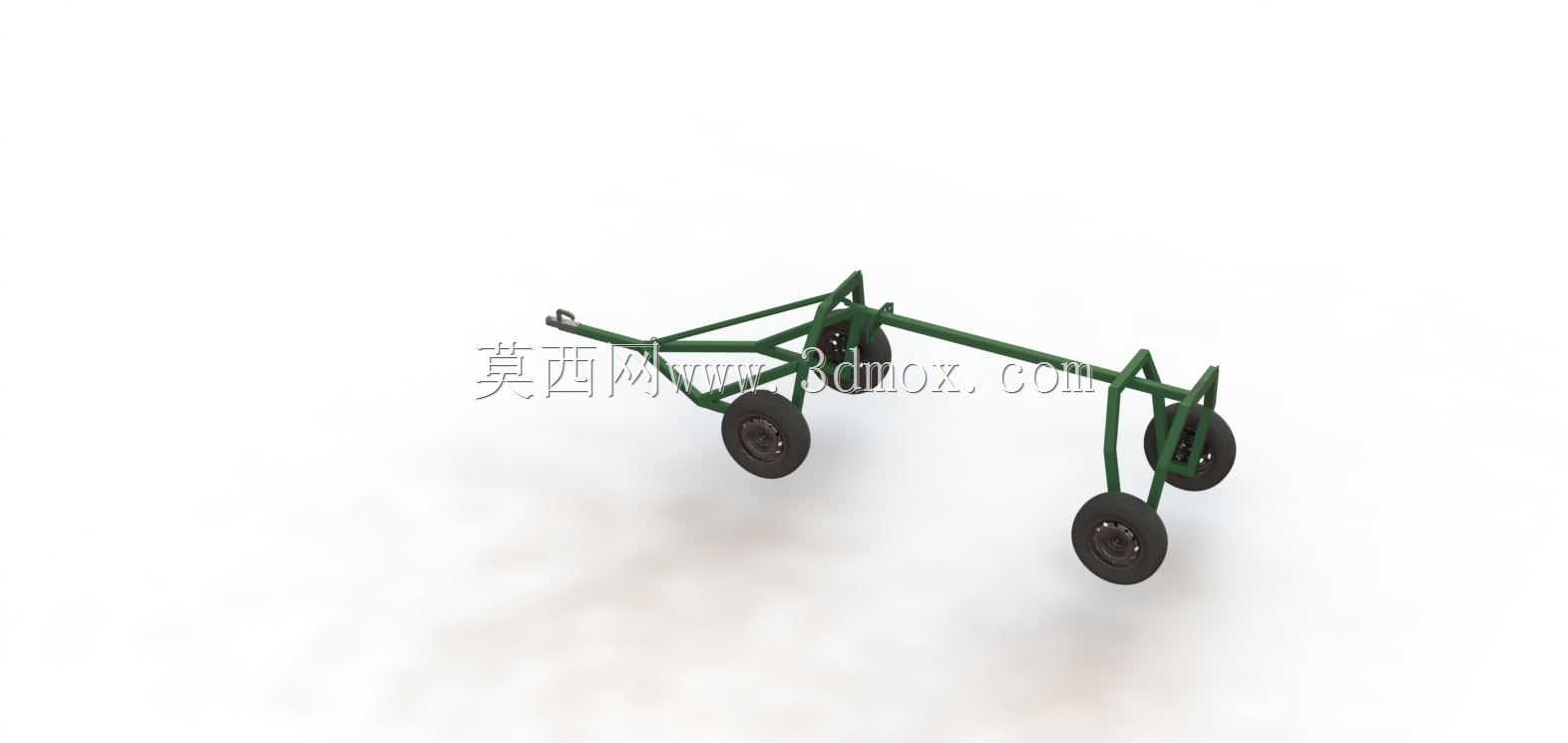

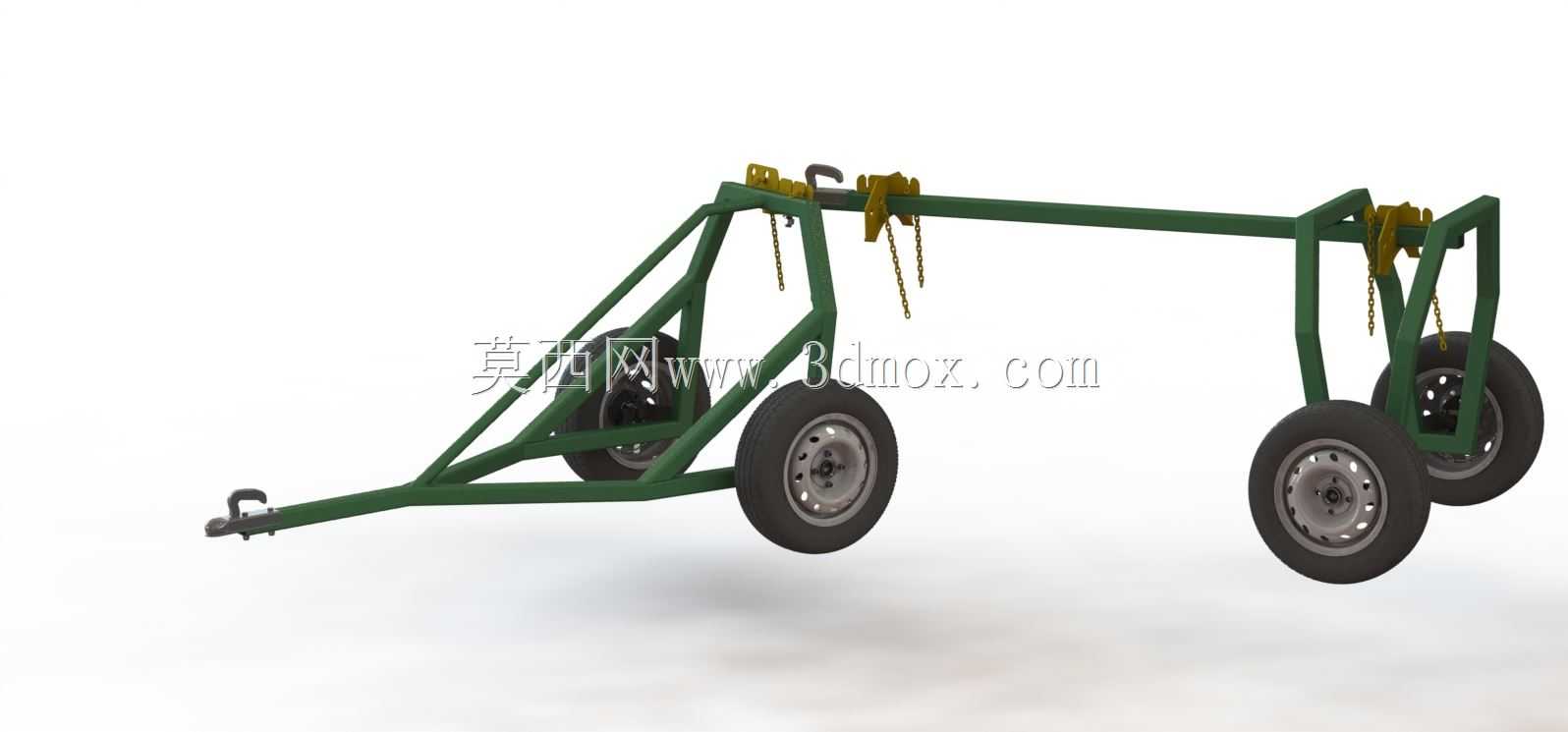

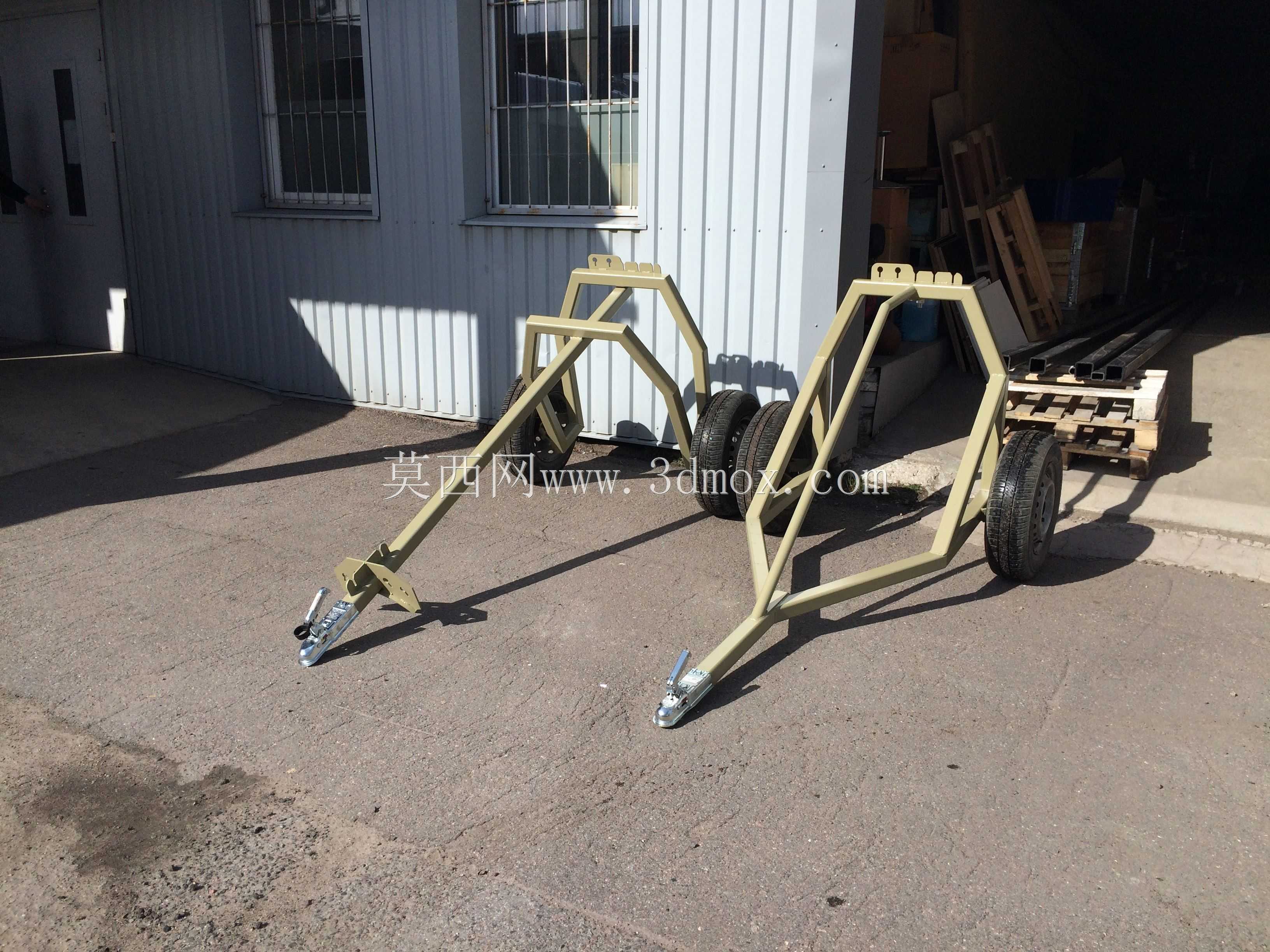

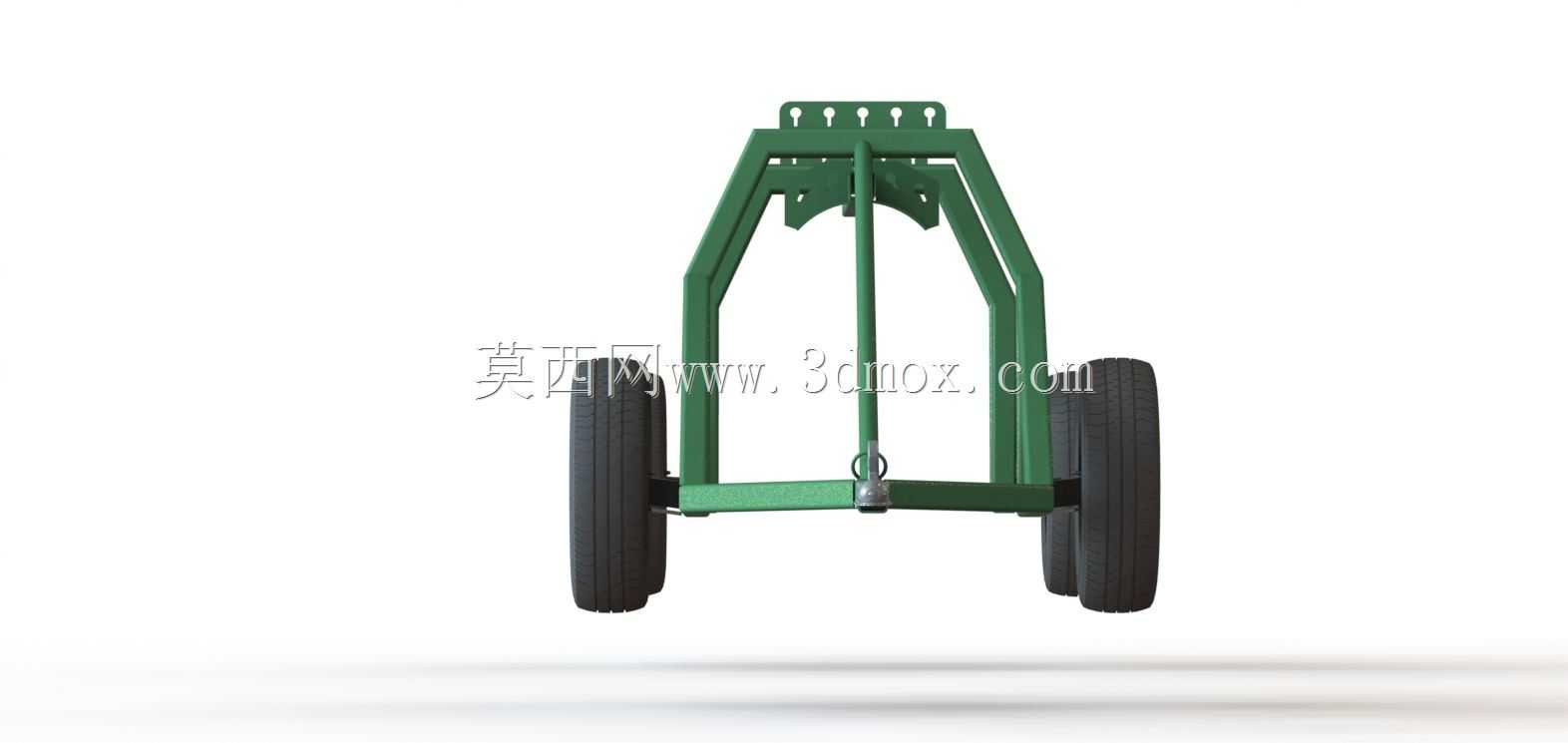

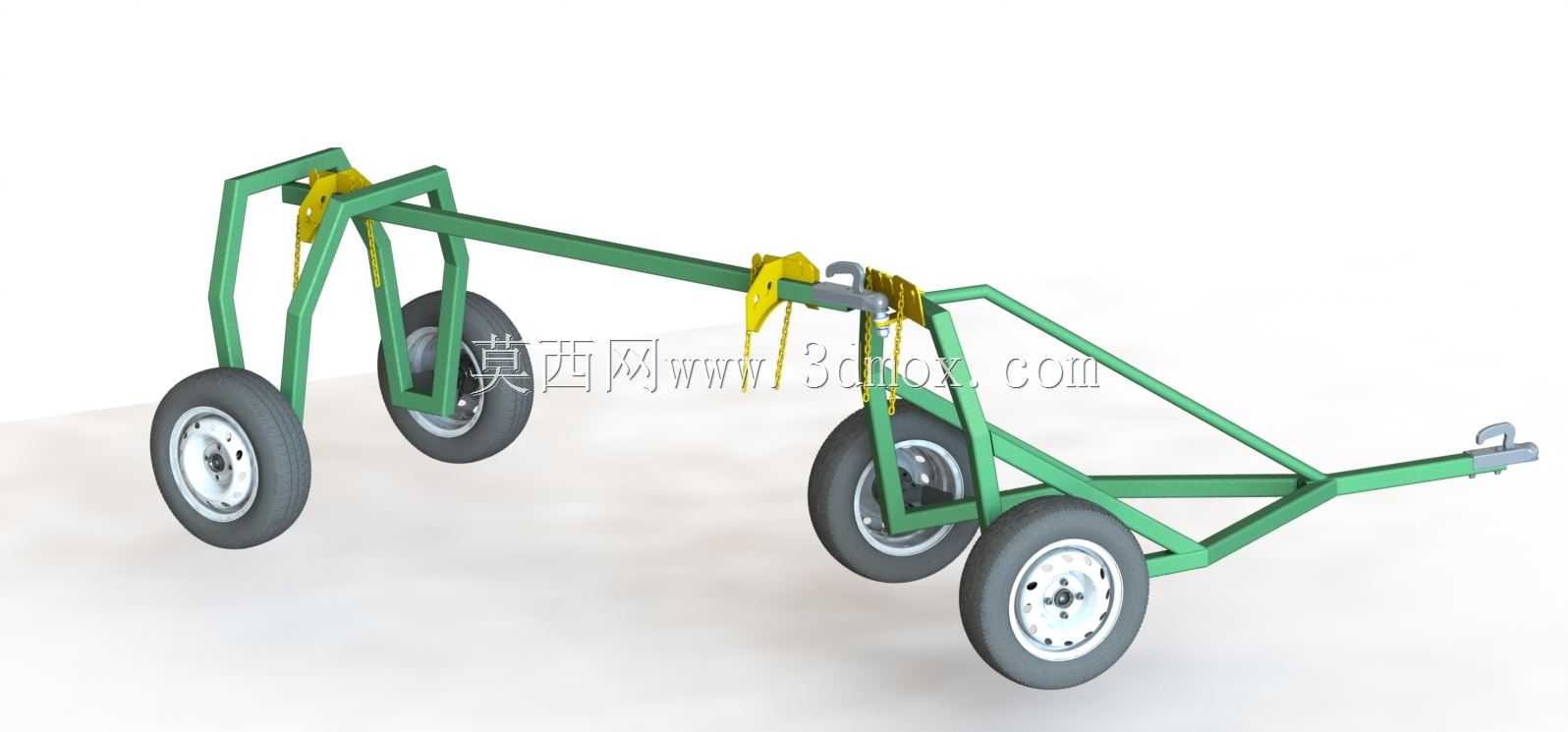

这款原木运输拖车主要面向山地林区、木材集散堆场、营林生产作业场景设计，作为拖拉机、小型农用装载机等动力设备的后挂作业单元，承担伐区短距离原木转运、堆场原木倒运、造林区域木材转场的核心运输功能，可适配小径级间伐材、长度4米以内的规格原木运输需求，解决林区非硬化路面大型运输车辆无法通达的转运痛点，相比传统人力抬运、单轴拖运设备，作业效率可提升4倍以上，同时大幅降低林区作业的人力投入强度。设备采用双轴四轮的行走底盘布局，前后轴均采用宽幅低压橡胶轮胎，可在泥泞、坑洼、带枝桠残留的林区非铺装路面获得足够的接地面积，避免作业过程中出现陷车、侧滑风险，底盘主梁采用矩形截面型钢焊接成型，整体为前窄后宽的梯形框架结构，前端设置标准牵引挂接环，可与多数农用动力设备的后牵引销快速匹配挂接，挂接位置设置缓冲连接结构，可抵消起步、制动过程中的刚性冲击，延长底盘结构的疲劳寿命。车架上设置两组独立的原木夹持吊装机构，每组机构配套手动锁紧的夹爪与吊装吊点，可在不借助额外吊装设备的前提下，通过人力撬动夹爪完成单根或多根原木的锁紧固定，夹爪内侧设置防滑齿结构，可避免运输过程中原木出现轴向窜动、滚落的安全隐患，两组夹持机构的间距可根据所运输原木的长度进行小幅调整，适配不同长度规格的木材装载需求。设计过程中充分考虑林区作业的通过性需求，整车最小离地间隙控制在280mm以上，可轻松跨越林区常见的伐根、浅沟、石块等障碍物，整车宽度控制在1.8米以内，可适配林区3米宽的标准集材道通行要求，轮距设置为1.5米，在斜坡作业时可获得足够的侧向稳定性，最大侧倾稳定角可达28度，满足山地林区斜坡作业的安全要求。车架整体采用抛丸后喷防锈漆的工艺处理，可适应林区高湿度、多腐殖质的作业环境，降低结构锈蚀速度，行走轮采用标准的农用车辆轮毂规格，损坏后可在基层农机维修点快速更换配件，降低设备的运维成本，设备空载状态下可由人力短距离牵引移动，方便在狭小的堆场区域调整停靠位置，多台同型号拖车可串联挂接，在平坦堆场区域实现单次多组原木的转运作业，进一步提升集中转运的作业效率。
