倾斜进料式农用碎草设备金属机架结构

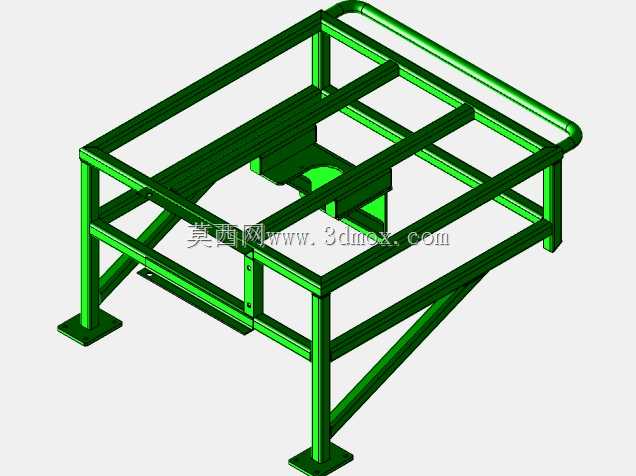

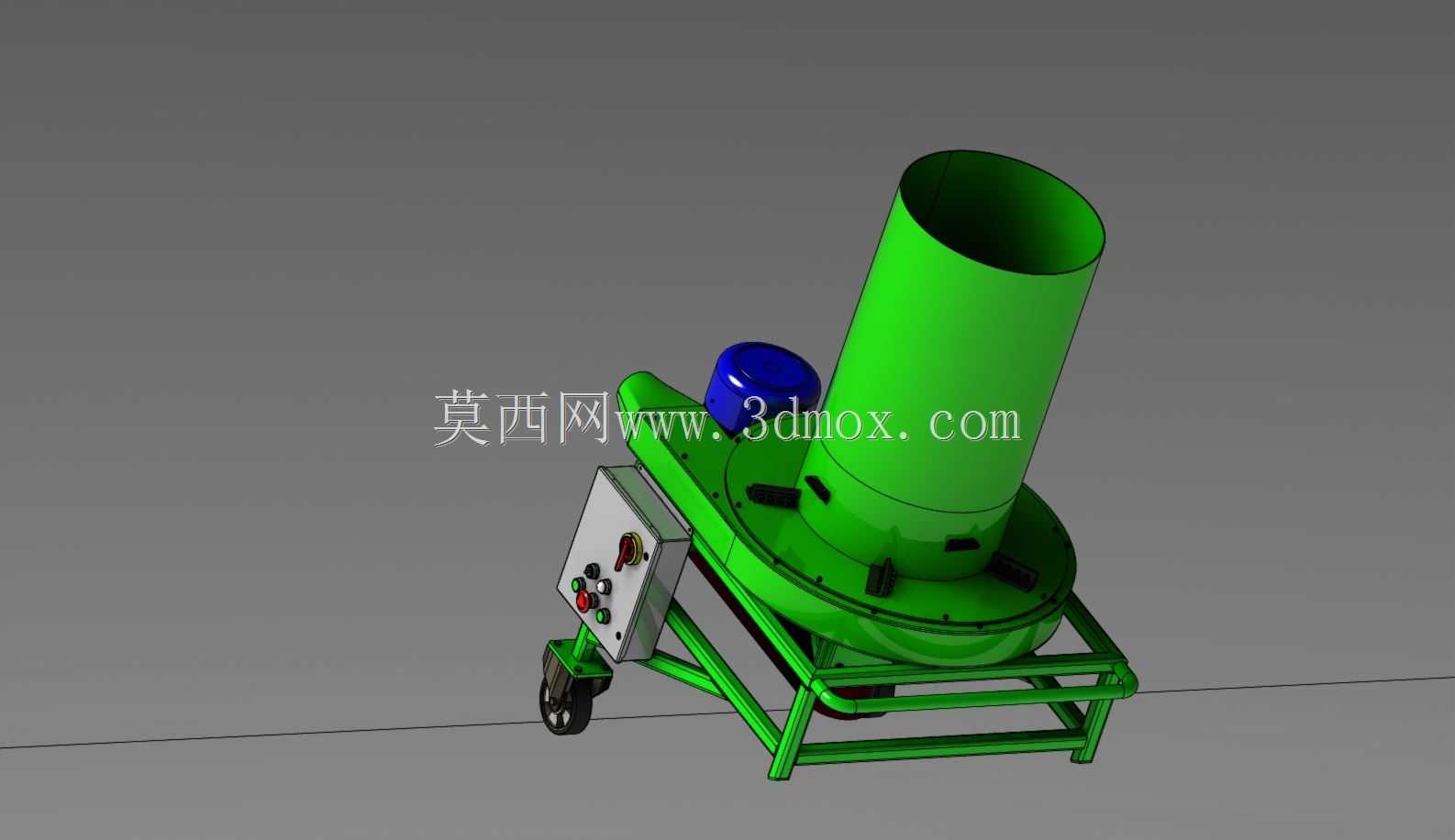

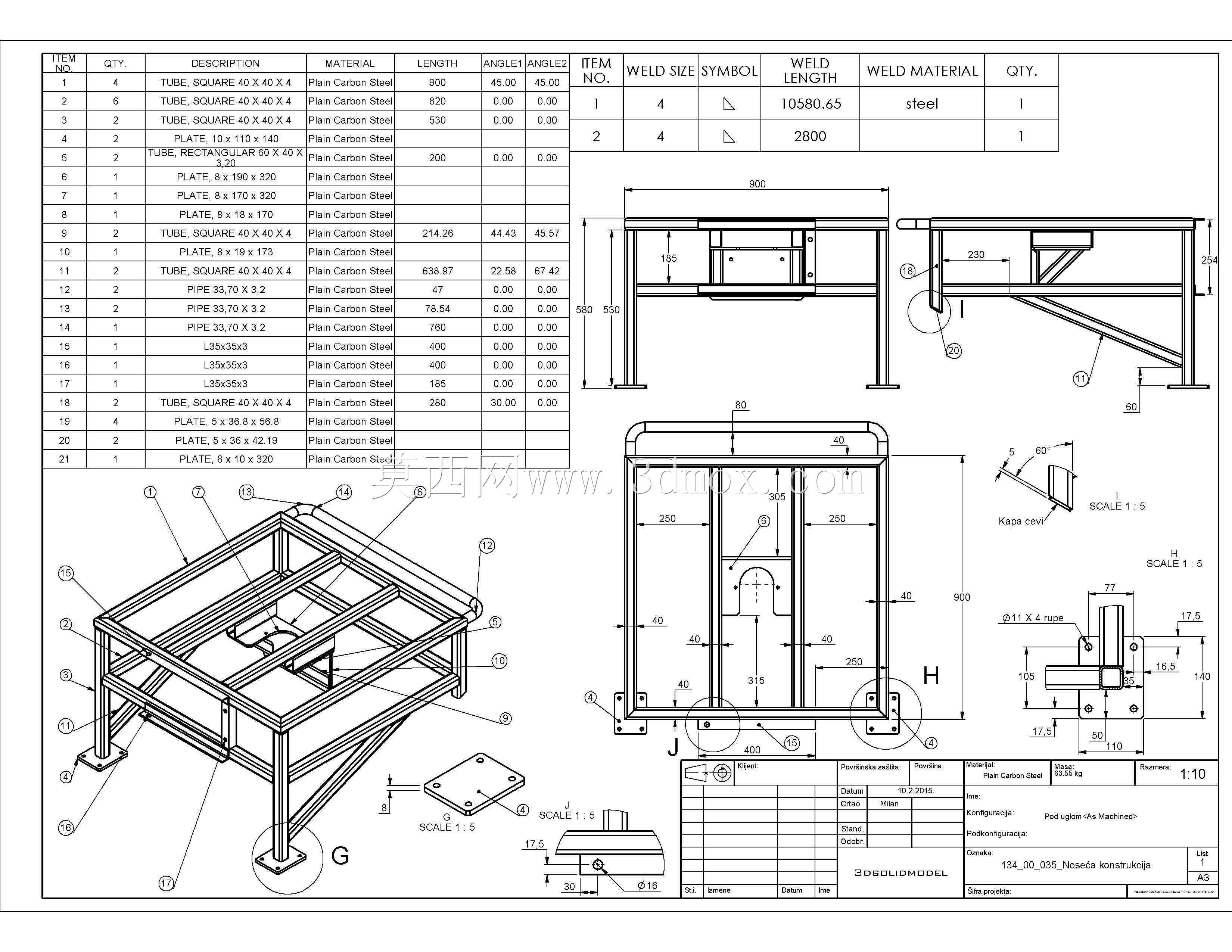

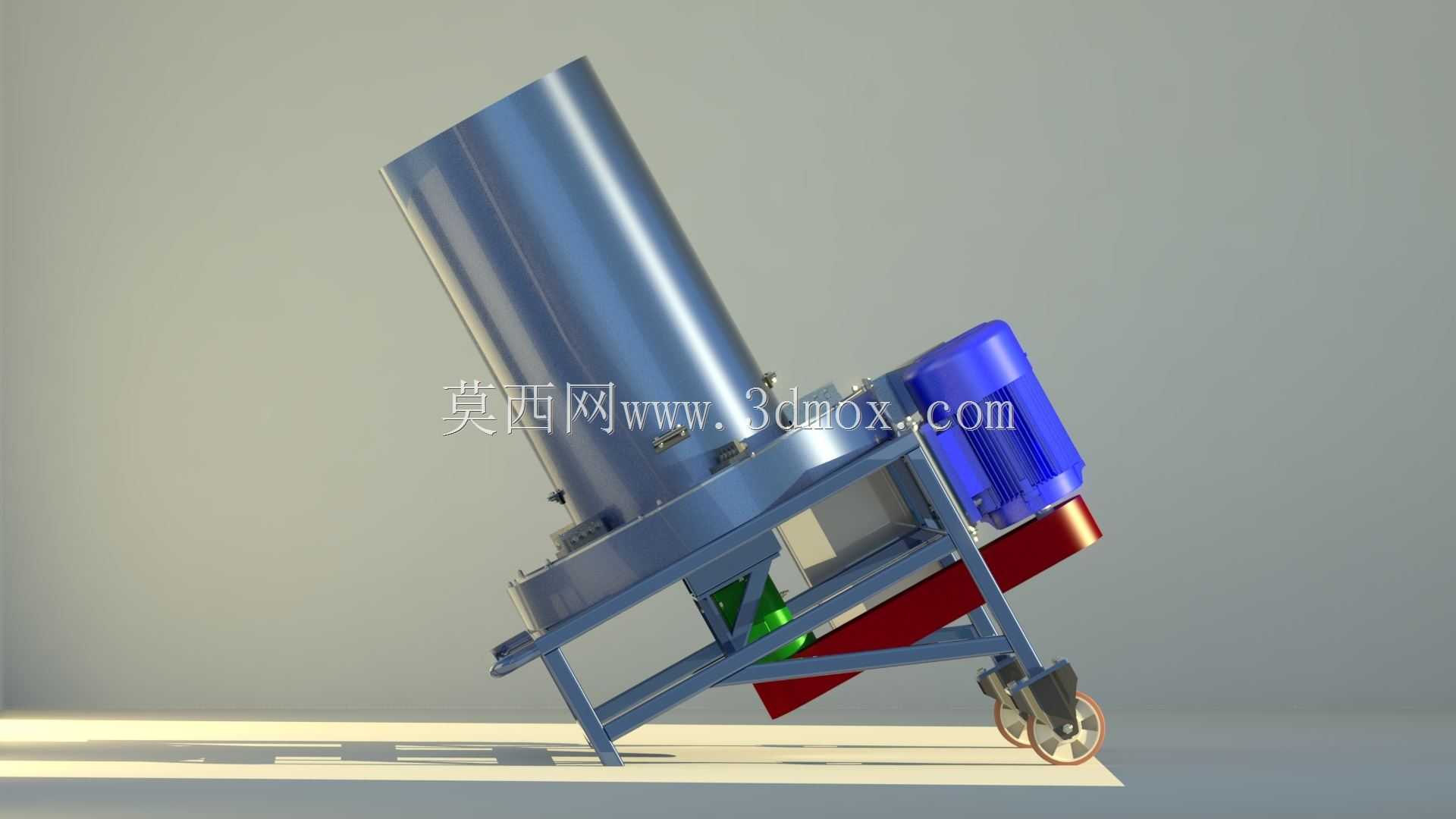

该结构为移动式碎草作业设备的核心金属承载总成，主要面向果园残枝粉碎、田间秸秆就地还田、园林绿化枝条处理、畜牧养殖草料粗加工等户外作业场景，可独立完成各类软性草本植物、直径3cm以内木质化枝条的切碎加工，处理后的物料可直接作为有机肥还田基质、畜牧粗饲料铺垫料或者生物质堆肥原料，适配丘陵零散地块、小区绿化养护、小型家庭农场等不适合大型粉碎设备进场的作业环境。整套金属结构采用倾斜式进料筒体布局，进料段筒体与竖直方向呈12度倾斜角，既能够避免进料时物料卡滞架空，也能让物料依靠自重顺畅滑入粉碎腔，减少人工推料的操作强度；筒体下部连接圆形粉碎腔安装法兰盘，法兰盘面预留12个均匀分布的螺栓安装位，可适配不同规格的锤片式、刀盘式粉碎转子组件，法兰与筒体之间采用满焊连接，焊缝做打磨钝化处理，避免作业时残留草屑挂接堆积。机架主体采用矩形钢管焊接成型，主支撑梁选用40*60*3mm规格的冷弯矩形管，斜向支撑梁选用40*40*2.5mm方管，整体采用三角形稳定桁架结构，可承受粉碎作业时转子高速转动带来的持续振动，不会出现机架焊缝开裂、整体晃动的问题；机架一侧预留电机安装位，安装面做铣平处理，可适配功率2.2-4kW的立式电动机，电机与粉碎转子之间预留皮带传动的安装间隙，配套设置可调节的皮带张紧支架，无需拆解主结构即可完成皮带松紧度调整。机架下部配置两个定向脚轮与一个万向带刹车脚轮，脚轮安装位距离地面高度120mm，整机移动时可通过机架尾部的红色扶手推行，作业时放下万向轮刹车即可固定设备位置，无需额外打地脚螺栓固定，转场作业时单人即可完成设备移位。设备整体安装边界尺寸控制在长850mm、宽620mm、高1100mm范围内，进料口距离地面高度920mm，符合成年人站立作业的操作高度，无需弯腰即可完成进料操作；所有金属结构件的外露棱边均做R3圆角倒钝处理，避免作业时剐蹭操作人员，机架表面预留电控盒安装位、出料导板连接位，可根据实际作业需求加装出料导向槽、安全防护盖板等附属配件，整套结构在保证结构强度的前提下尽可能精简用材，整机自重控制在85kg以内，兼顾移动灵活性与作业稳定性，能够满足日均3-5亩地块的碎草作业强度需求，长期户外作业时可在金属表面喷涂防锈耐磨涂层，提升潮湿环境下的结构使用寿命。
