电动木柴切削加工设备结构设计

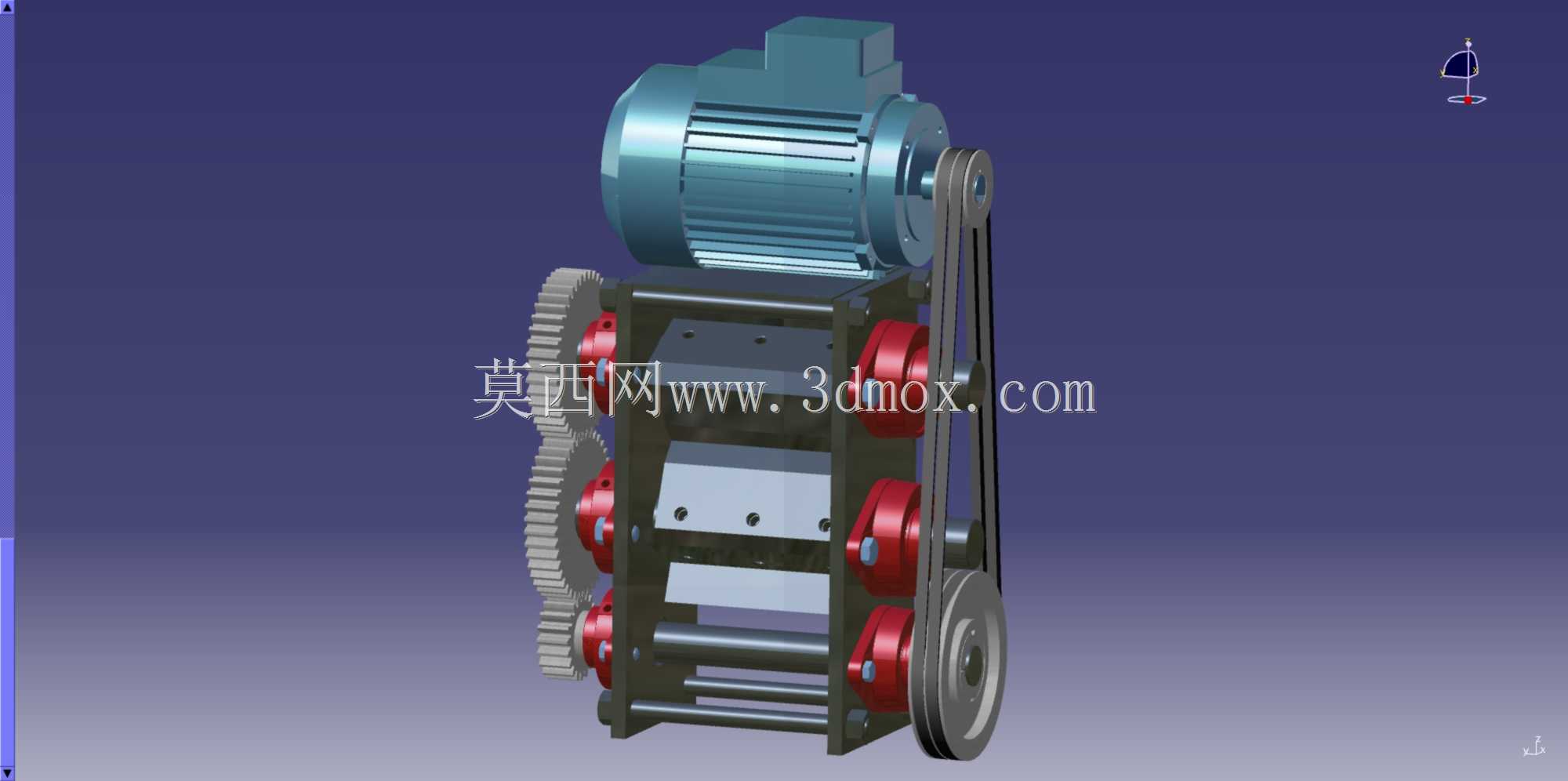

这款电动削木设备主要面向民用木柴生产、小型生物质原料初加工场景，适配农户日常薪柴制备、小型木炭作坊原料预处理、户外营地木柴批量加工等实际使用需求，能够将规整段木快速切削为尺寸均匀的木柴块，替代传统手工劈柴的低效作业模式，大幅降低木柴制备环节的人力投入，同时规避手工劈柴过程中存在的飞溅伤人、工具滑脱等安全隐患。设备整体采用立式集成布局，将动力单元、传动机构、切削执行组件整合在同一立式焊接机架上，整体结构紧凑，占地面积小，无需复杂的混凝土基础固定，仅需放置在平整硬化地面即可完成安装接电作业，适配乡村作坊、农户庭院等空间有限的使用场景。动力端采用标准卧式三相异步电动机作为动力源，通过皮带轮与同步带组成的带传动机构将动力传递至切削主轴，带传动结构自带过载缓冲特性，当切削过程中遇到硬木节、卡料等异常工况时，皮带可通过微量打滑保护电机与传动部件不受冲击损坏，降低设备故障概率。切削执行端采用多组平行排布的切削辊结构，每根切削辊上均匀安装可拆卸式切削刀片，刀片采用高碳钢淬火处理，刃口耐磨度高，长时间切削作业后仅需拆卸打磨或更换刀片即可恢复切削性能，无需整体更换切削辊，降低后期维护成本。传动侧采用渐开线圆柱齿轮组实现多根切削辊的同步反向转动，齿轮传动比经过精准匹配，能够保证各切削辊转速匹配合理，进料过程中木料被多组刀片逐层切削，不会出现木料卡滞、挤压崩料的问题。机架采用加厚矩形钢管焊接成型，整体刚性充足，能够承受切削过程中产生的持续冲击载荷，机架侧面预留有电机安装调节位，可通过调整电机固定螺栓的位置张紧传动皮带，日常维护操作简便。设备进料端设置有导向限位结构，能够引导段木平稳进入切削区间，避免木料歪斜导致的刀片偏磨问题，出料端为敞口设计，切削完成的木柴可直接落入下方收集容器，无需额外增设出料输送结构，整体结构简单可靠，故障率低，适合非专业机械操作人员日常使用。设备的安装边界充分考虑小型作业场景的通行与操作需求，整机宽度控制在常规人体作业可及范围内，操作时仅需在进料侧预留单人上料空间即可，无需额外预留大面积检修通道，适配各类分散式小型木柴加工场景的使用需求。
