雨鸟DV100内螺纹灌溉电磁阀结构设计

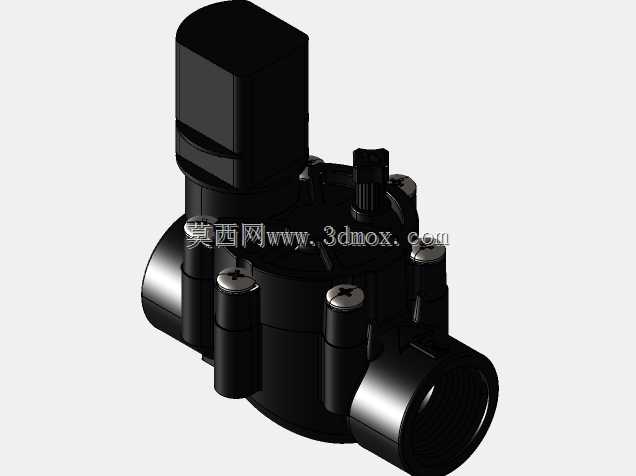

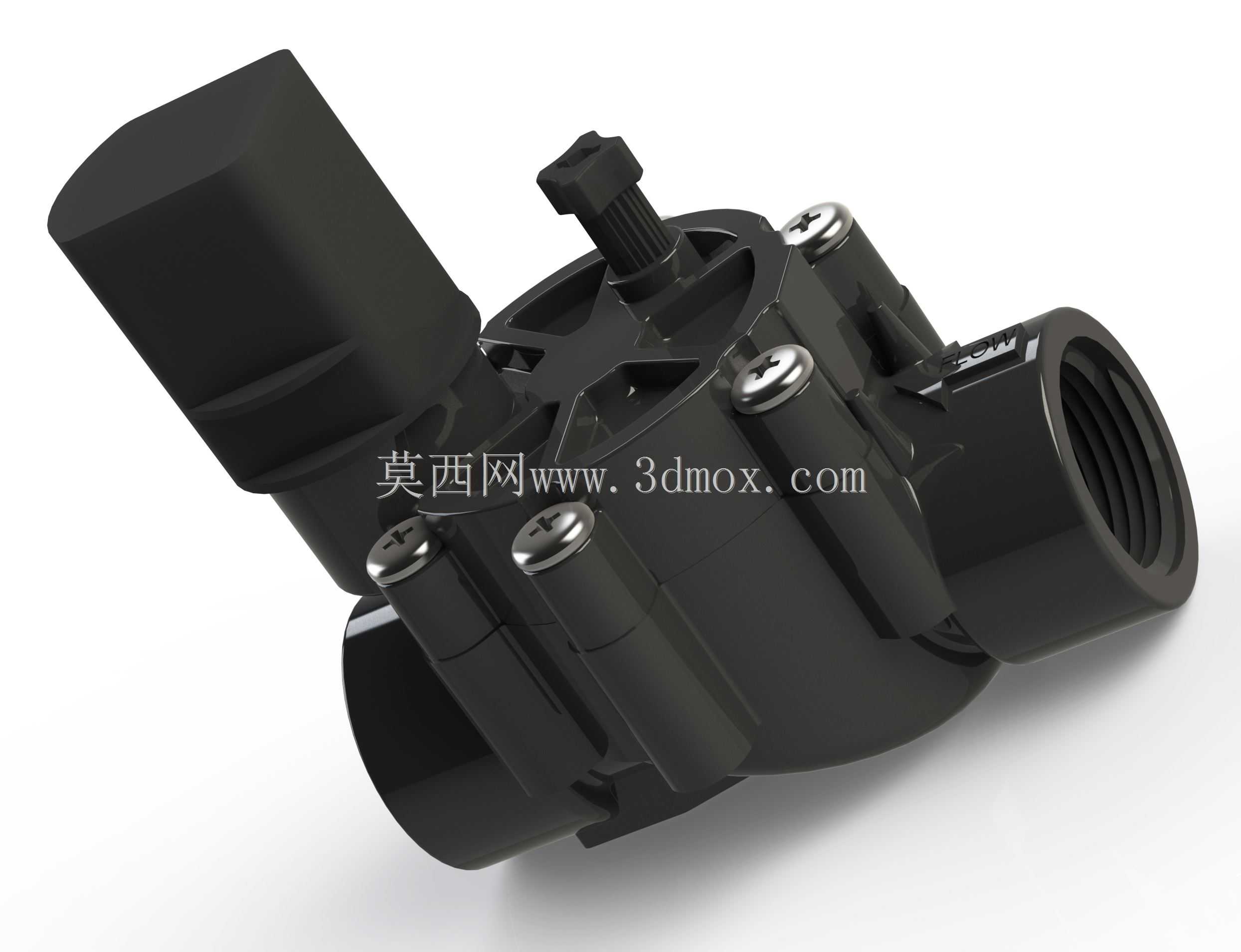

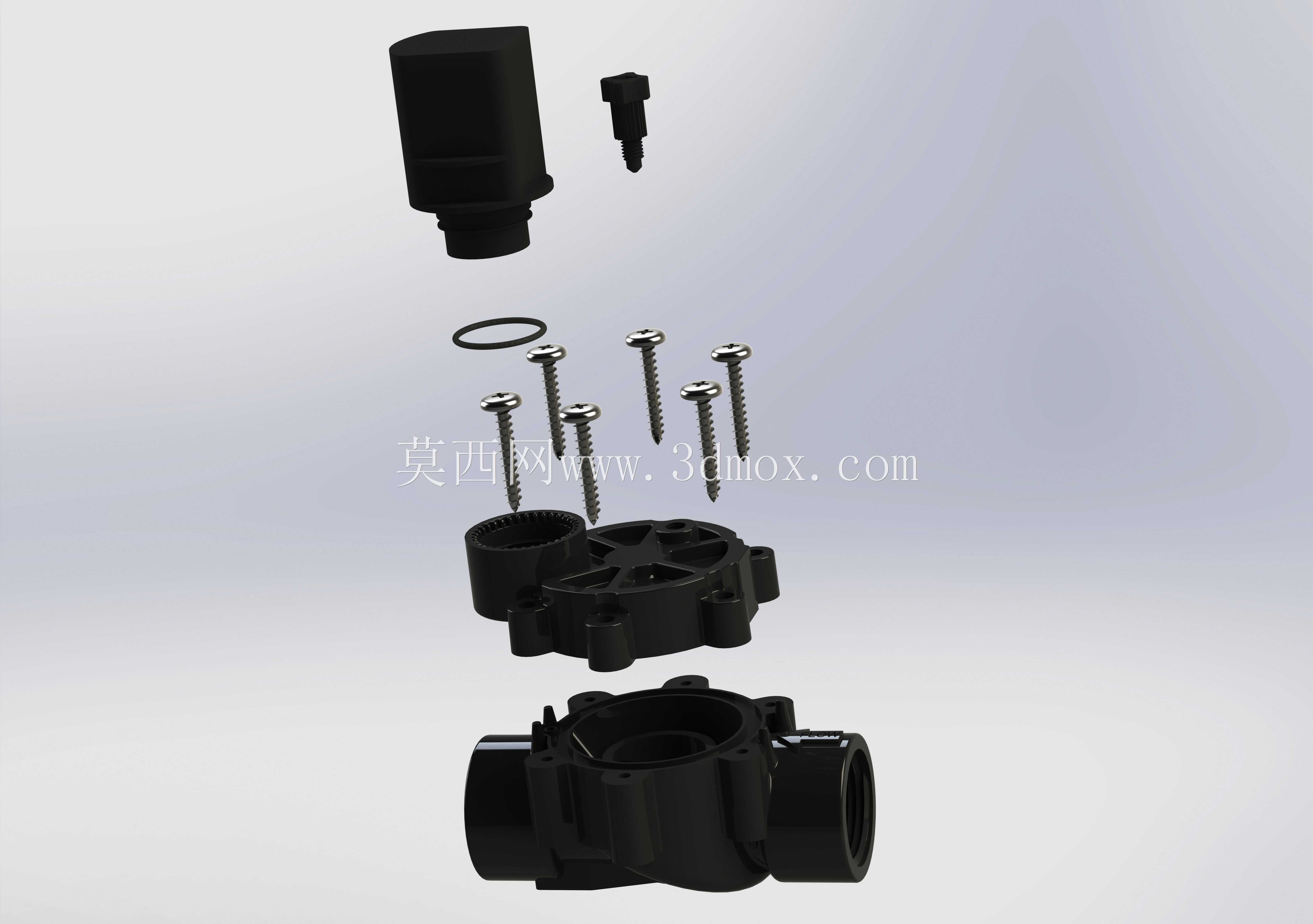

这款电磁阀主要应用于园林绿化、农业大田灌溉、温室大棚水肥一体化、庭院自动喷灌系统等场景，是灌溉管路中实现水路通断自动控制的核心执行部件，可配合灌溉控制器实现定时灌溉、分区轮灌、远程控水等功能，替代人工手动开关阀门，大幅提升灌溉作业的精准度与水资源利用率，避免无效漫灌造成的水资源浪费。产品采用内螺纹连接结构，可直接与同规格的PVC灌溉管路、PE输水管道通过螺纹旋合对接，安装时无需额外焊接或法兰固定，适配常规灌溉系统的管路铺设标准，接口处可搭配生料带实现密封，满足低压输水工况下的防渗漏要求。从功能特性来看，该款电磁阀为常闭型隔膜阀结构，通电时电磁线圈产生磁力提起先导孔阀芯，释放阀腔上部压力，依靠管路进水端的水压推动隔膜抬起实现水路导通；断电时先导孔闭合，阀腔上部重新建立压力推动隔膜下压切断水路，开关动作响应平稳，可有效避免管路产生水锤效应，保护后端灌溉喷头与管路接头不受压力冲击损坏。本次设计过程中，优先还原了产品的外部装配结构与核心连接尺寸，对内部的薄壁隔膜、细小柱塞弹簧、密封垫片等易损耗小零件做了合理简化，既保证了整体装配关系的准确性，也避免了过于细碎的内部结构影响整体结构展示效果，后续可根据实际测绘数据补充完善内部流道与密封件细节。外形设计上采用紧凑的黑色工程塑料壳体结构，顶部预留手动调节旋钮，可在断电或调试阶段手动开关阀门，侧面的电磁驱动模块与阀体集成式设计，整体安装占用空间小，可直接埋入阀门井或安装在地面管路节点处，适配户外露天安装的防护要求，安装边界可满足常规1寸灌溉管路的排布间距，不会与周边管路、固定支架产生干涉。
