电气大楼废水处理过滤系统整体布局设计

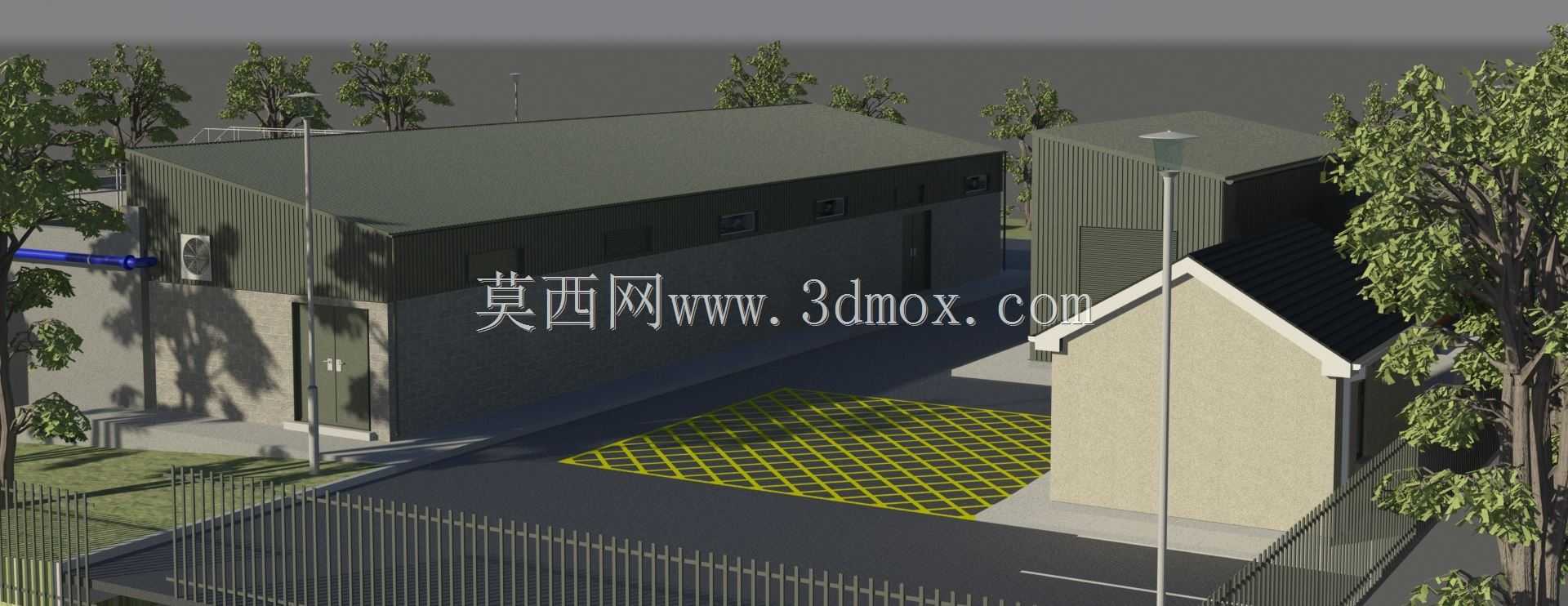

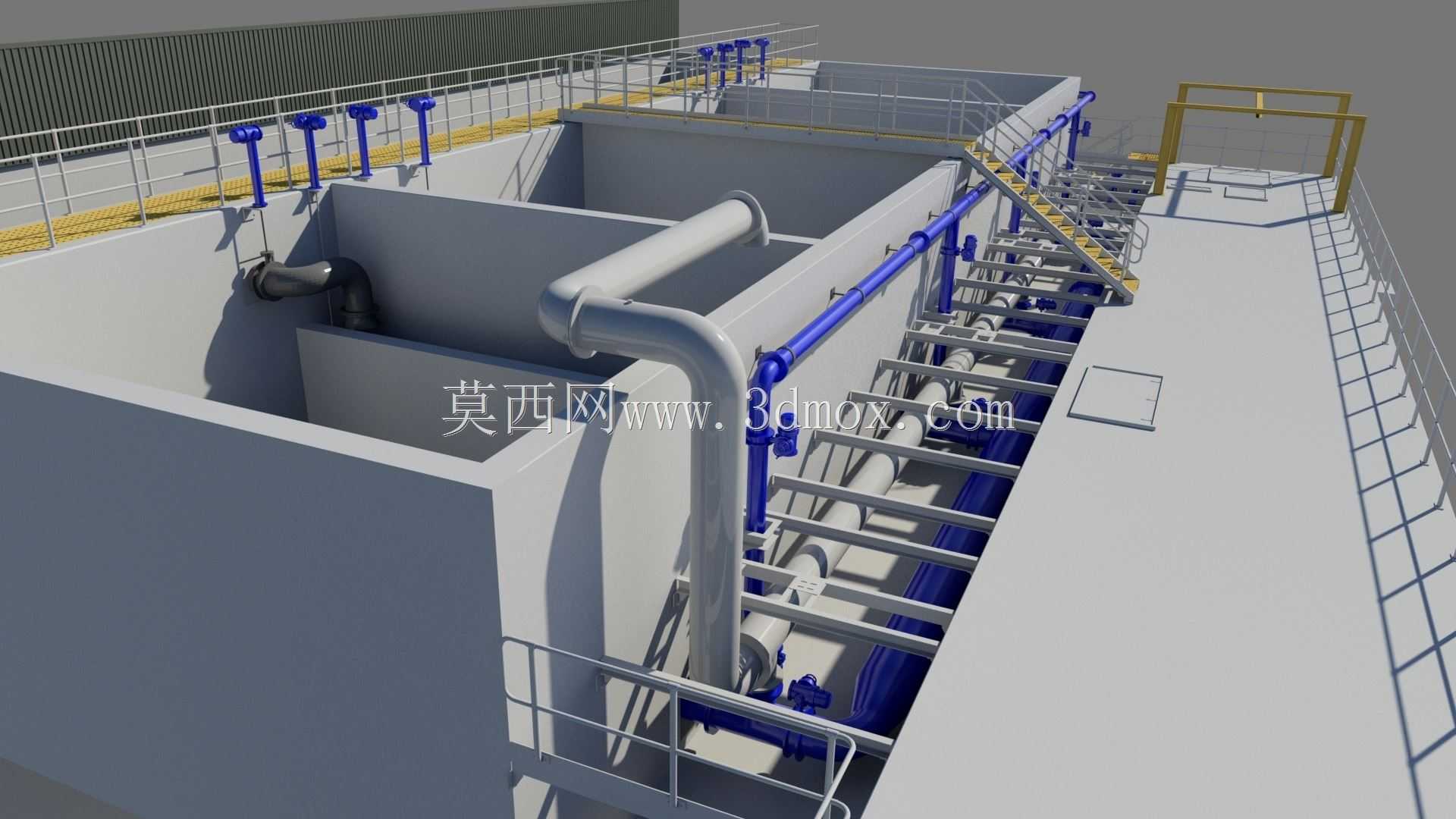

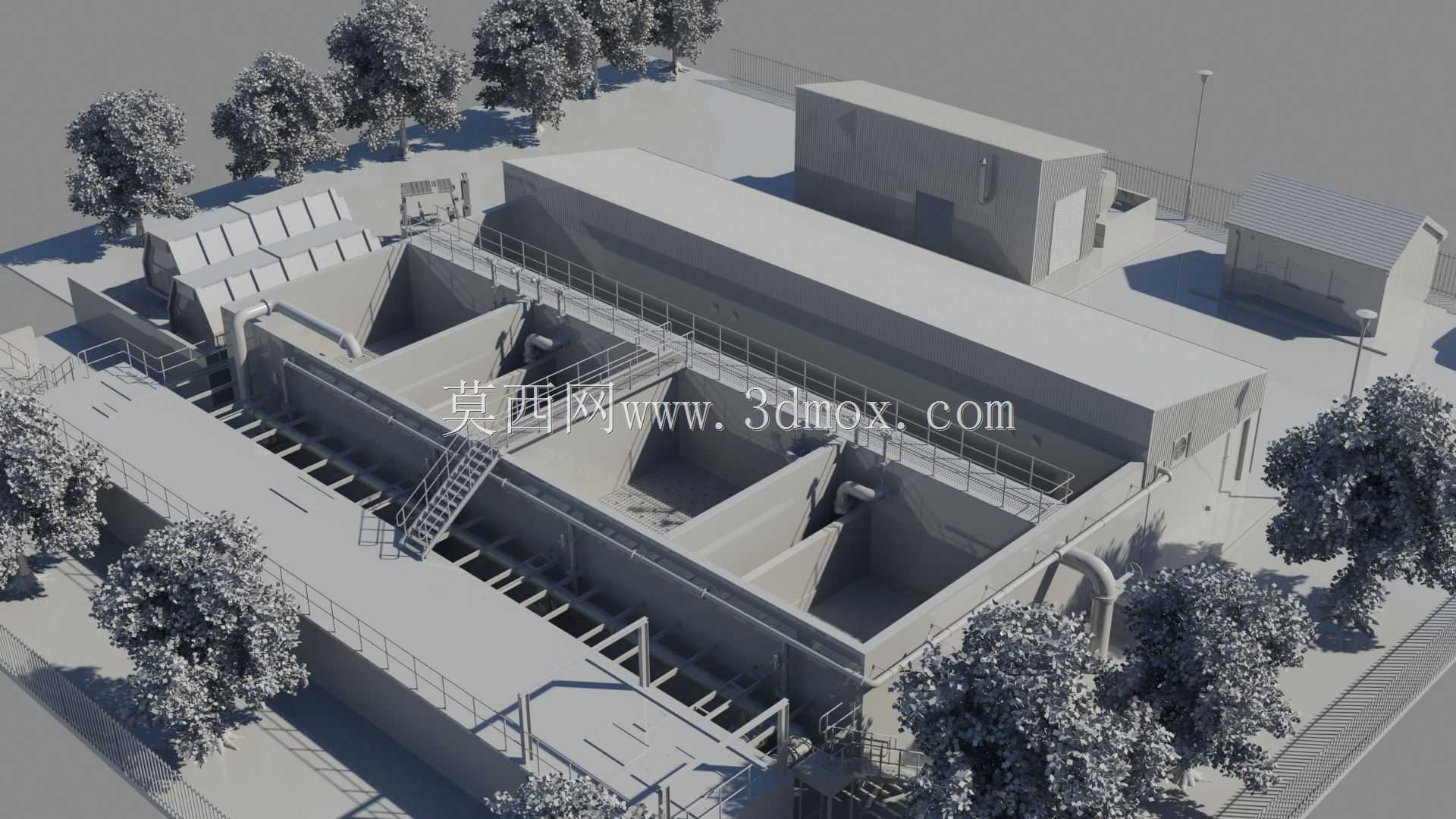

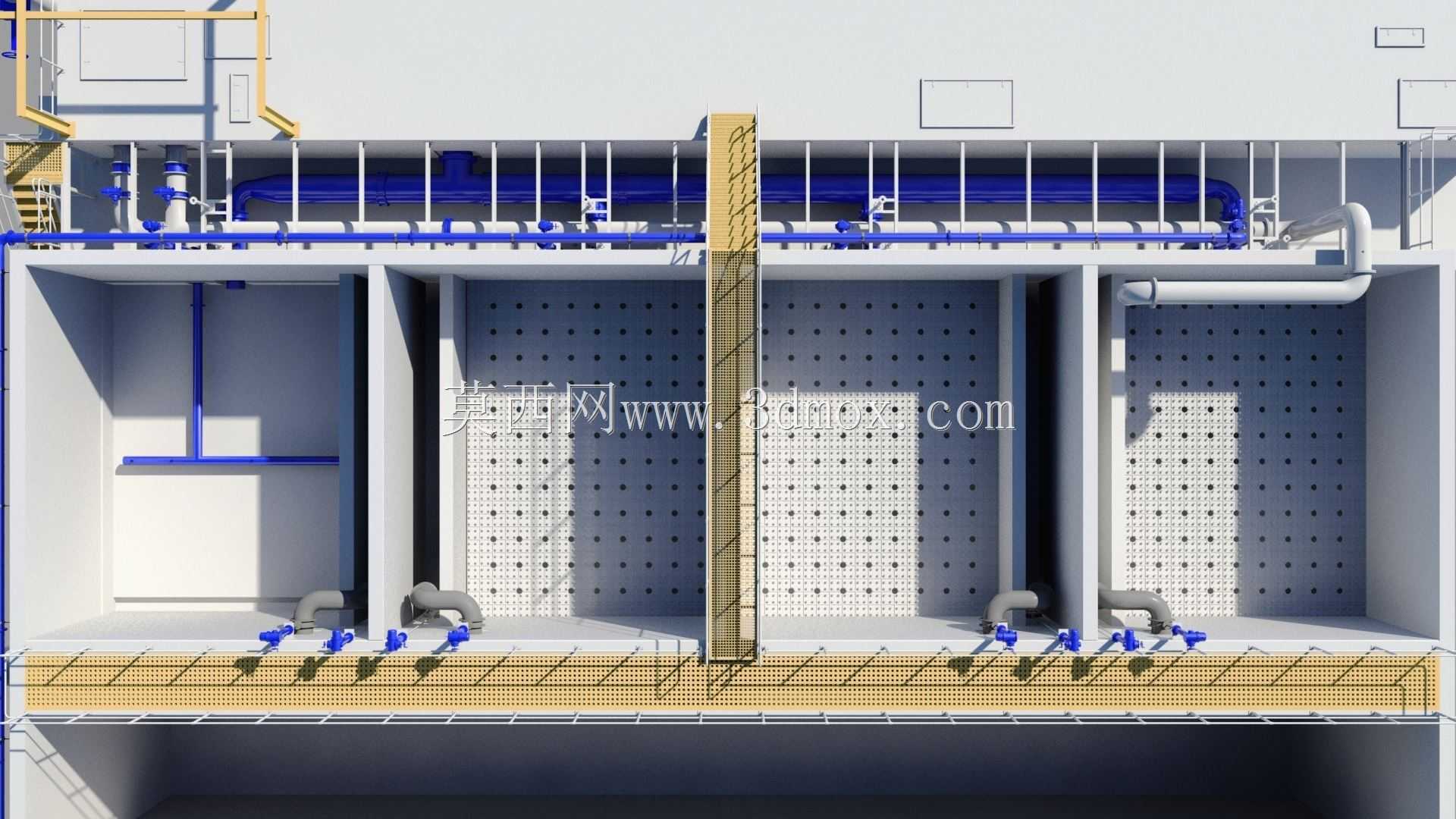

这套三维设计成果聚焦厂区配套水处理场景，针对电气类生产大楼日常产生的生产清洗废水、地面冲洗废水的集中处理需求搭建完整系统，核心承担废水进入深度处理环节前的固液分离、大颗粒杂质截留功能，是厂区废水达标排放处理流程前端的核心承载单元。整套系统采用地上式钢混池体搭配外置管路的布局思路，池体按照水处理工序划分为多个独立功能仓段，从进水端到出水端依次设置进水缓冲仓、粗滤沉淀仓、精滤处理仓、出水暂存仓，各仓段之间通过溢流堰与穿墙管路连通，避免短流现象影响过滤效果。池顶设置带护栏的巡检操作通道，配套斜向钢制爬梯连通地面与池顶操作面，爬梯踏步采用防滑花纹板设计，护栏高度符合工业操作平台安全规范，满足日常巡检、滤料更换、设备维护的通行需求。管路系统采用主管道沿池体侧边架空排布的设计，蓝色工艺管道对应过滤反冲洗、药剂投加支路，灰色大口径管道对应进水、出水主通路，管道上预留阀门安装位与仪表接口，可根据实际运行需求加装压力表、流量计与电动控制阀，实现过滤流程的参数监测与自动控制。池体侧边预留的设备安装位可配套吊装式检修起重架，方便滤料装填、过滤组件更换时的重物吊运作业。设计过程中充分考虑现场安装边界条件，池体整体长宽尺寸适配厂区边角闲置空地的占地范围，池体高度结合厂区管网的接入标高设置，保证进水可依靠重力自流进入处理单元，减少额外提升泵的配置成本；架空管路的最低净空高度满足地面巡检车辆与人员的通行要求，管道支架的生根点全部设置在池体结构承台上，避免额外占用地面空间。整套系统的过滤单元采用模块化设计思路，可根据实际废水处理量的扩容需求，在预留接口位置加装额外的过滤模组，无需对现有池体结构进行大规模拆改，适配厂区不同生产阶段的废水处理规模变化。
