农用灌溉PVC网式管路过滤器结构设计

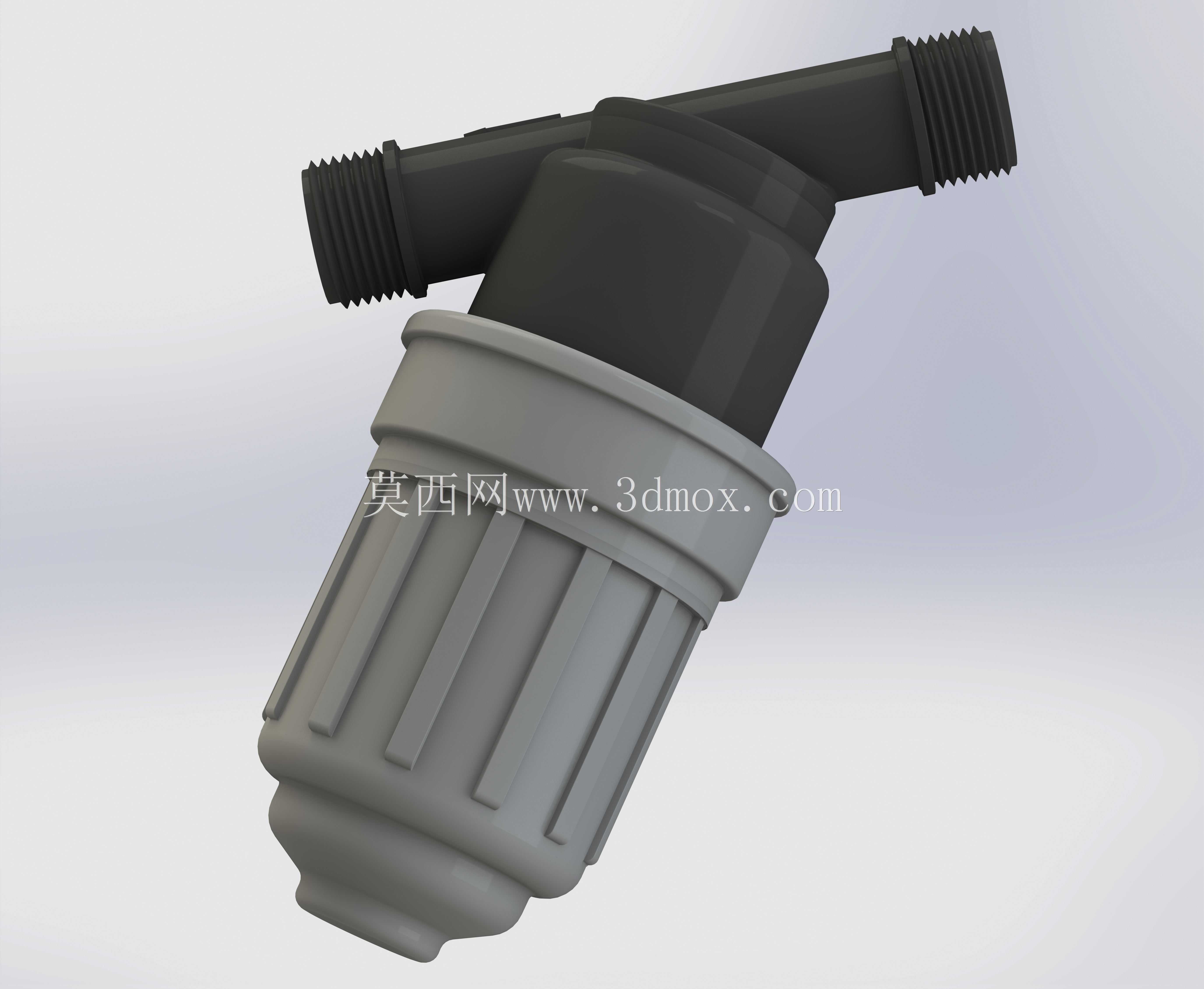

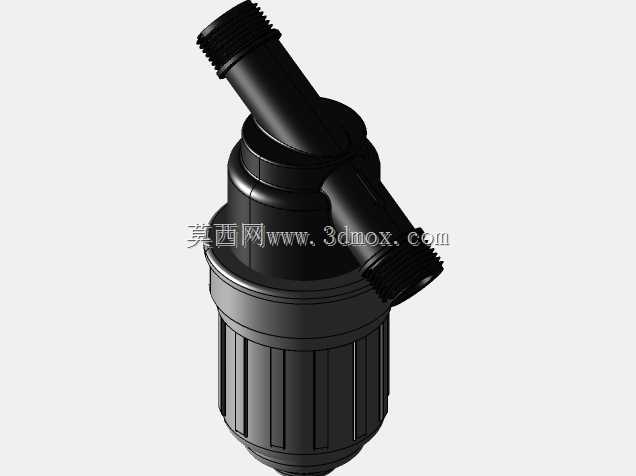

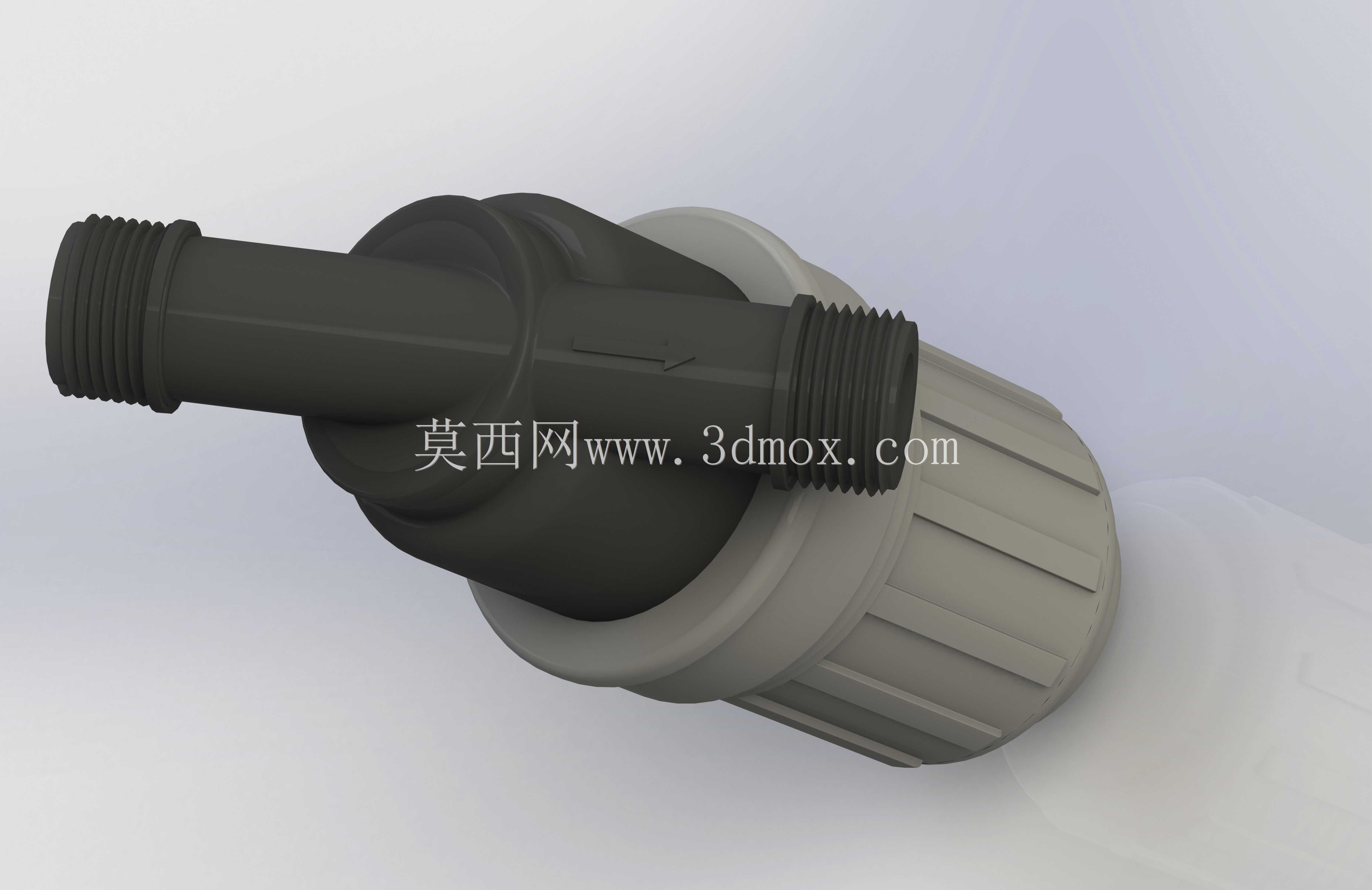

这款PVC材质的管路过滤器主要面向农业灌溉场景设计，是滴灌、喷灌系统中必不可少的前置防护部件，实际使用中安装在灌溉管路的前端节点，承担拦截水流中泥沙、悬浮杂质、作物残屑的核心作用，避免后端的滴头、微喷头、电磁阀等精密灌溉部件被杂质堵塞，保障整个灌溉系统的长期稳定运行，降低田间运维的人工清理频次与部件更换成本。产品整体采用Y型斜置滤筒的结构布局，两端设置标准外螺纹连接接口，适配常规3/4英寸规格的PVC灌溉管路，安装时无需额外定制转接配件，可直接与现有灌溉管路旋接固定，接口的螺纹尺寸严格匹配农用给水管件的通用标准，安装边界预留了足够的扳手操作空间，现场施工时可快速完成拆装，后期需要清理滤筒时无需截断管路，直接旋开下部滤壳即可取出过滤组件进行冲洗维护。结构设计上充分考虑了农用场景的使用特性，主体外壳选用硬质PVC材质成型，兼顾耐水压、抗老化与轻量化的需求，可长期暴露在户外田间环境下耐受紫外线照射与常规水肥溶液的腐蚀，滤壳外部设计有竖向加强筋结构，既提升了壳体的承压能力，避免田间水压波动时出现壳体开裂的问题，也能在拆装旋拧时增加手部摩擦力，无需借助额外工具即可手动开合滤壳。滤腔内部预留了标准网式滤芯的安装空间，进出水流道经过平滑过渡设计，可有效降低水流经过过滤器时的压损，避免因过滤器安装造成灌溉管路末端水压不足的问题，整体外形尺寸紧凑，不会在管路中占用过多安装空间，可适配田间地头、温室大棚内多种狭窄的管路布设场景，无论是露天大田灌溉系统还是温室基质栽培的供液管路都可适配使用。
