楔子联动式简易机械传动结构模型

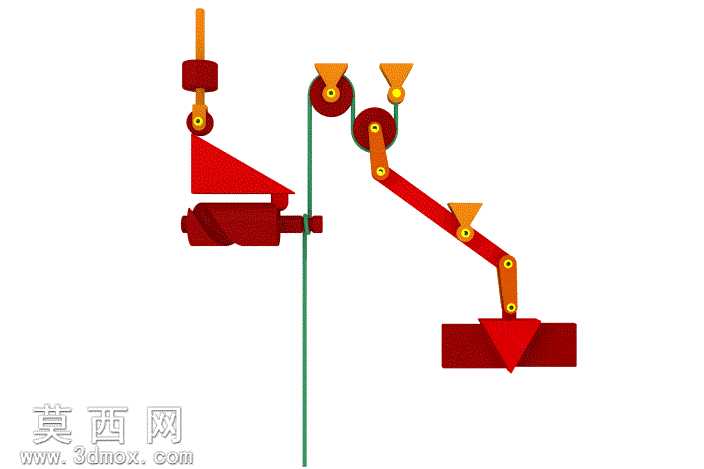

本模型为楔子联动式简易机械传动结构，采用三维建模软件完成全参数化设计，整体以红色金属质感材质作为主体构件的渲染表现，搭配绿色线性构件模拟传动绳索，橙色构件区分活动铰接点位，通过色彩分层清晰呈现各部件的功能属性与装配关系。建模过程中首先搭建整体传动逻辑框架，先完成左侧固定基座的实体建模，对基座的楔形支撑面、铰接安装位做精准的尺寸约束，确保后续活动构件的安装基准准确；随后依次构建摆臂构件、滑轮组件、多段铰接连杆以及末端楔形执行块，每处铰接点均采用同轴心配合约束，还原真实机械结构的转动自由度，绳索构件采用样条曲线拟合传动路径，搭配两端的固定约束模拟绳索张紧的传动状态。材质渲染阶段，为主体金属构件添加哑光金属漆面质感，调整粗糙度参数模拟工业机械构件的表面处理效果，铰接点位的橙色构件做高饱和度亮色处理，突出活动关节的位置，绳索构件采用半哑光的柔性材质表现，区分刚性构件与柔性传动件的视觉差异。结构设计上融合了杠杆摆动、滑轮导向、连杆传动以及楔子执行的多重机械原理，左侧摆臂受驱动摆动时，通过绳索带动定滑轮组转动，进而驱动多段铰接连杆做平面复合运动，最终带动末端楔形块完成直线下压动作，整体传动路径清晰，无冗余构件，完整复现了简易机械从动力输入到执行输出的全流程传动逻辑，可作为机械原理教学演示、基础传动结构设计参考的数字化模型，建模过程中对各构件的干涉情况做了逐次校验，确保所有活动构件在运动行程内无碰撞、无卡滞，铰接处的间隙预留符合实际机械装配的公差要求，渲染阶段添加了柔和的环境光与定向光源，清晰呈现构件的轮廓层次与结构细节，便于直观理解整套机构的运作方式。
