THP型压砖机压块执行机构结构设计

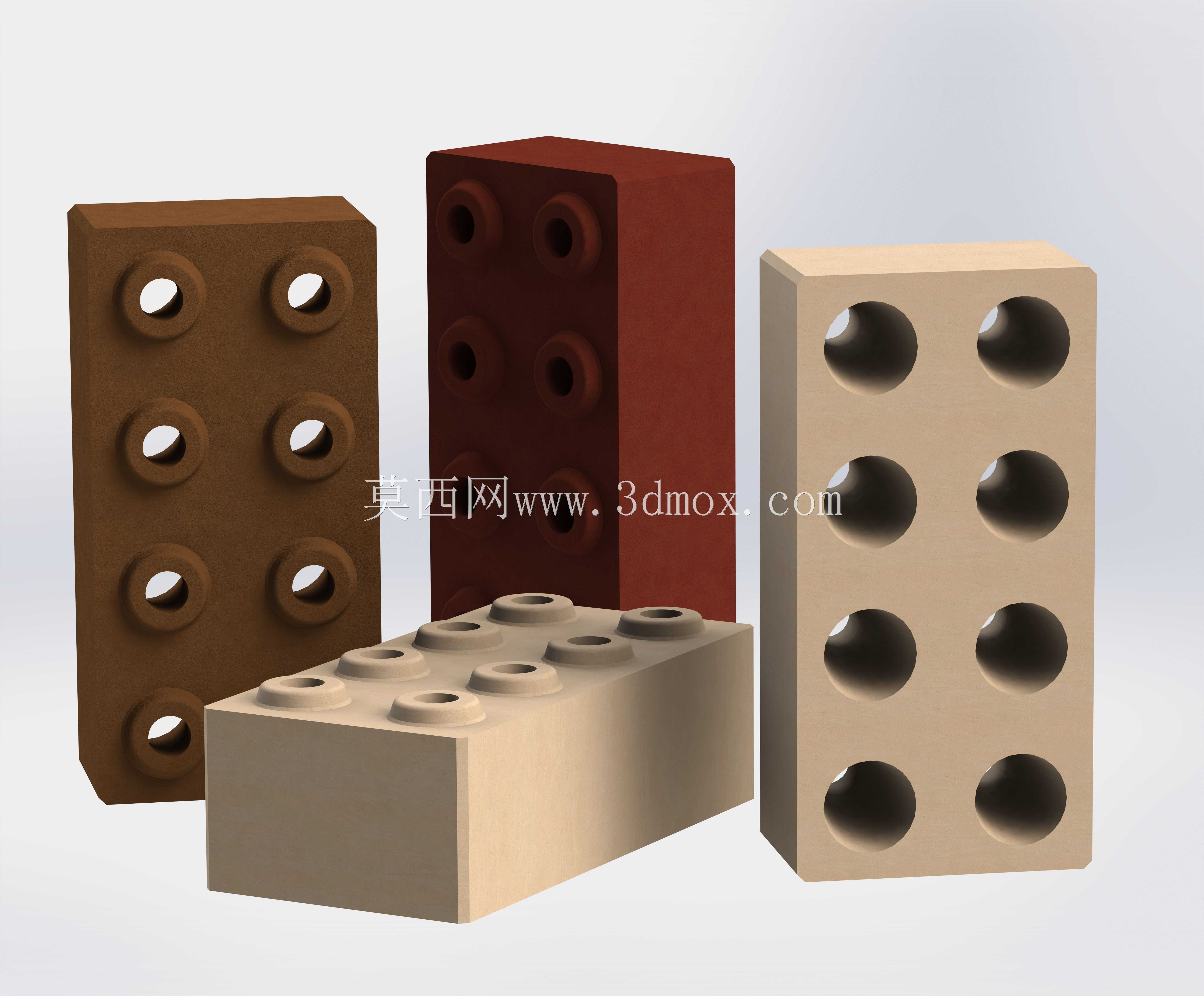

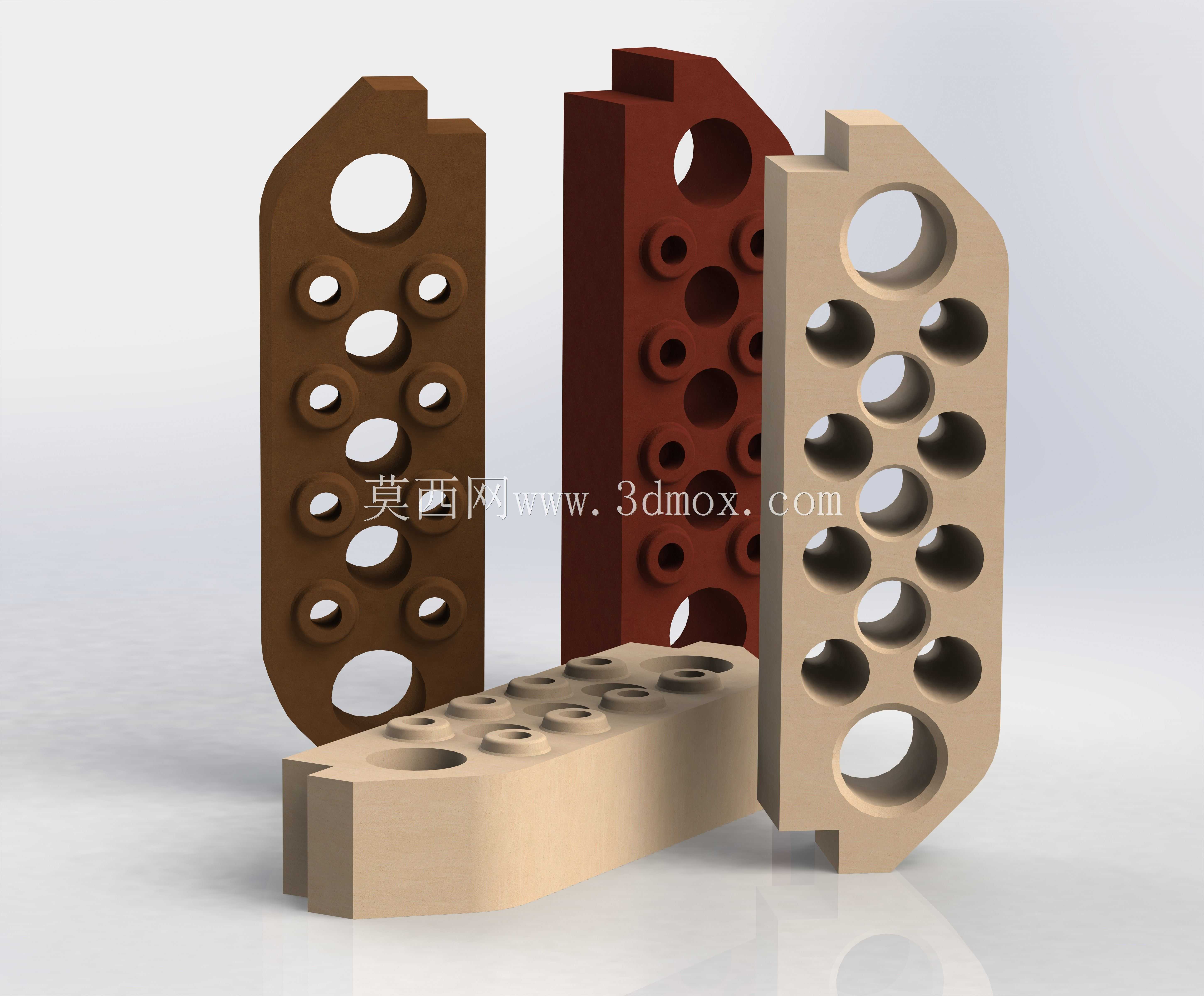

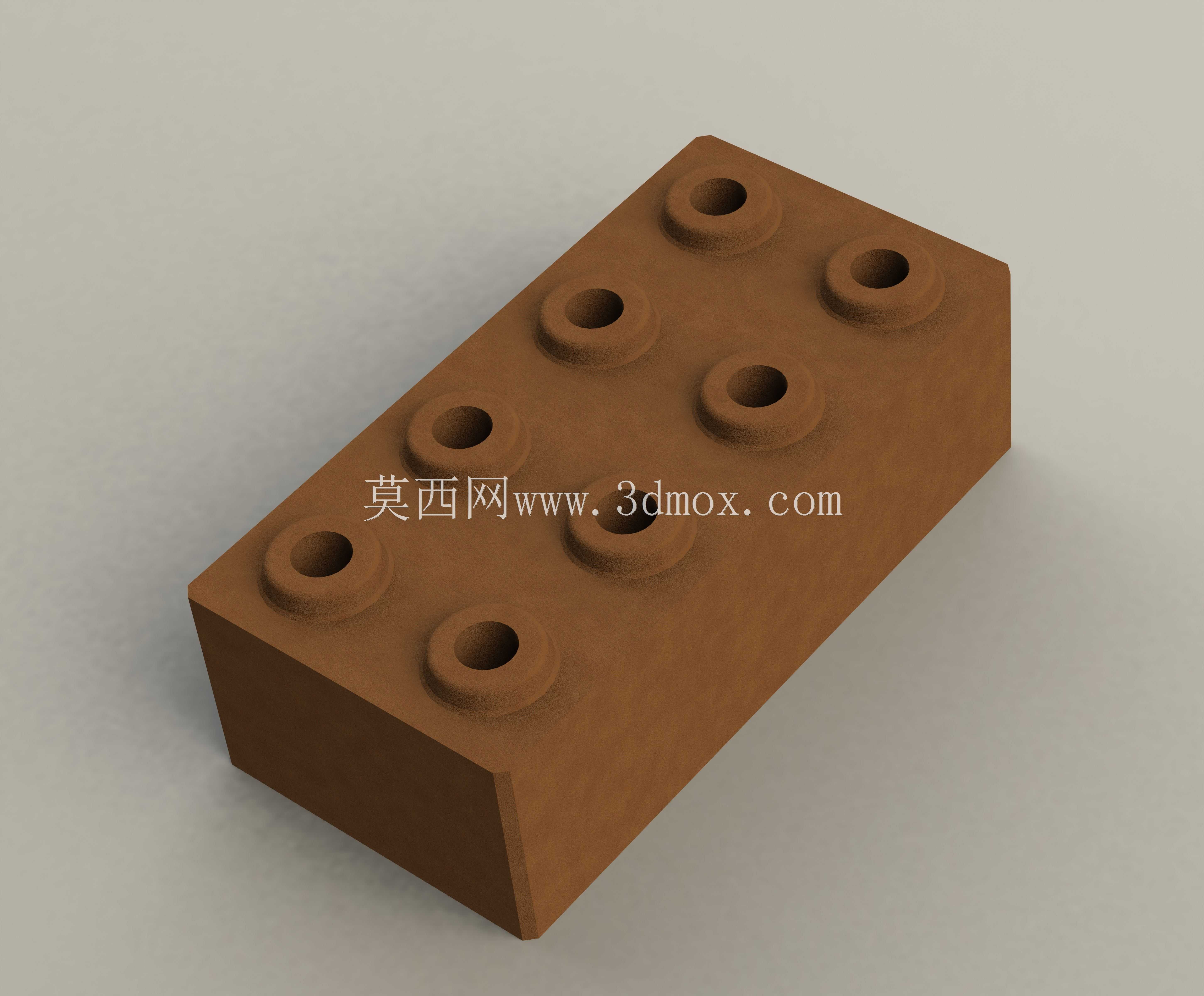

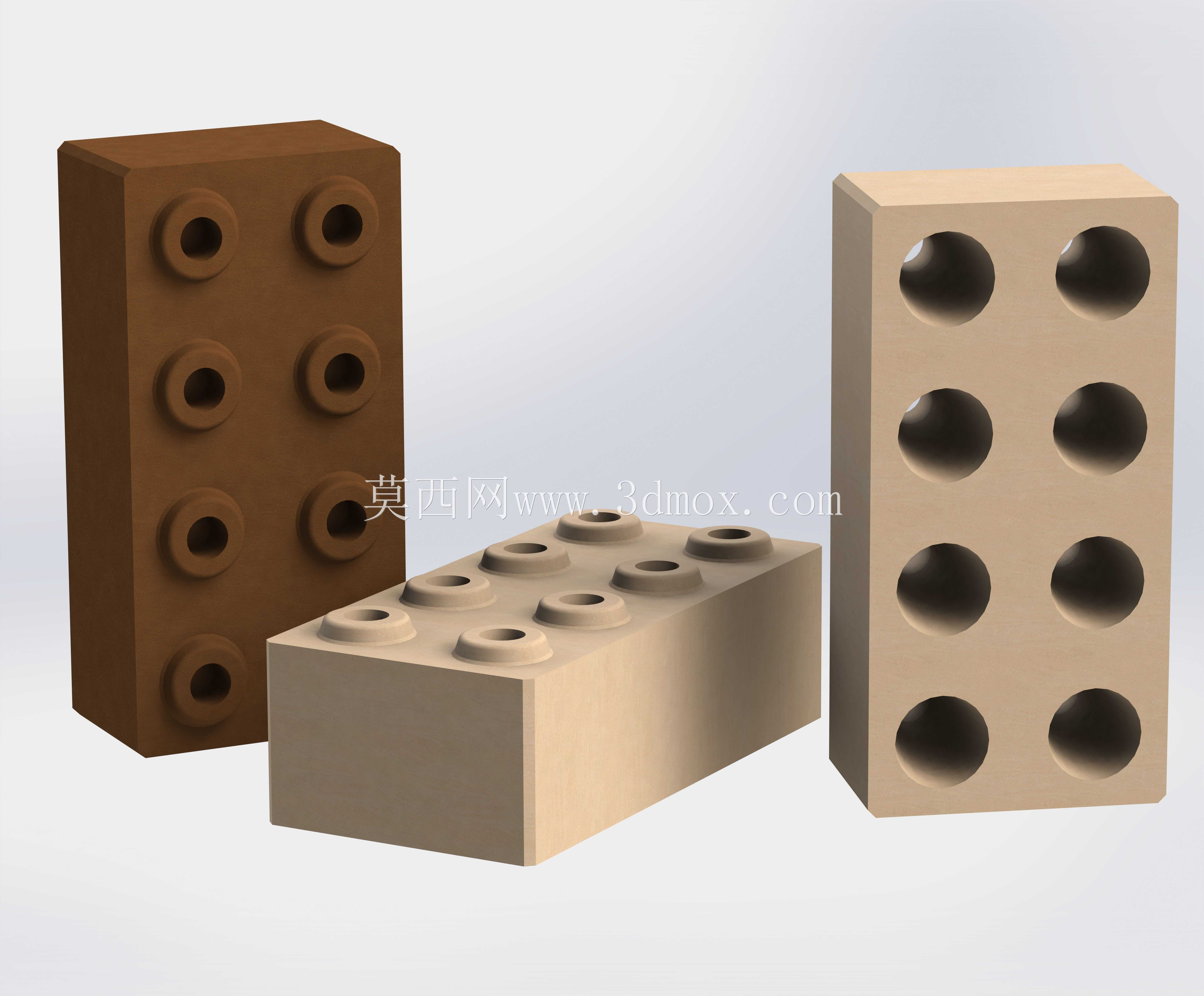

这款压砖机压块执行机构，主要面向建材生产领域的中小型制砖作业场景，可适配手工操作与半自动化生产线的配套安装需求，能够完成以工业废渣、砂石混合料、改性土壤等不易腐坏原料的砖坯压制成型工序，既可以生产常规建筑用标准砖块，也能通过模具更换适配不同规格的乐高式互锁砌块生产，满足乡村自建房建设、小型建材厂批量生产、景观砌块定制等多元场景的使用需求。

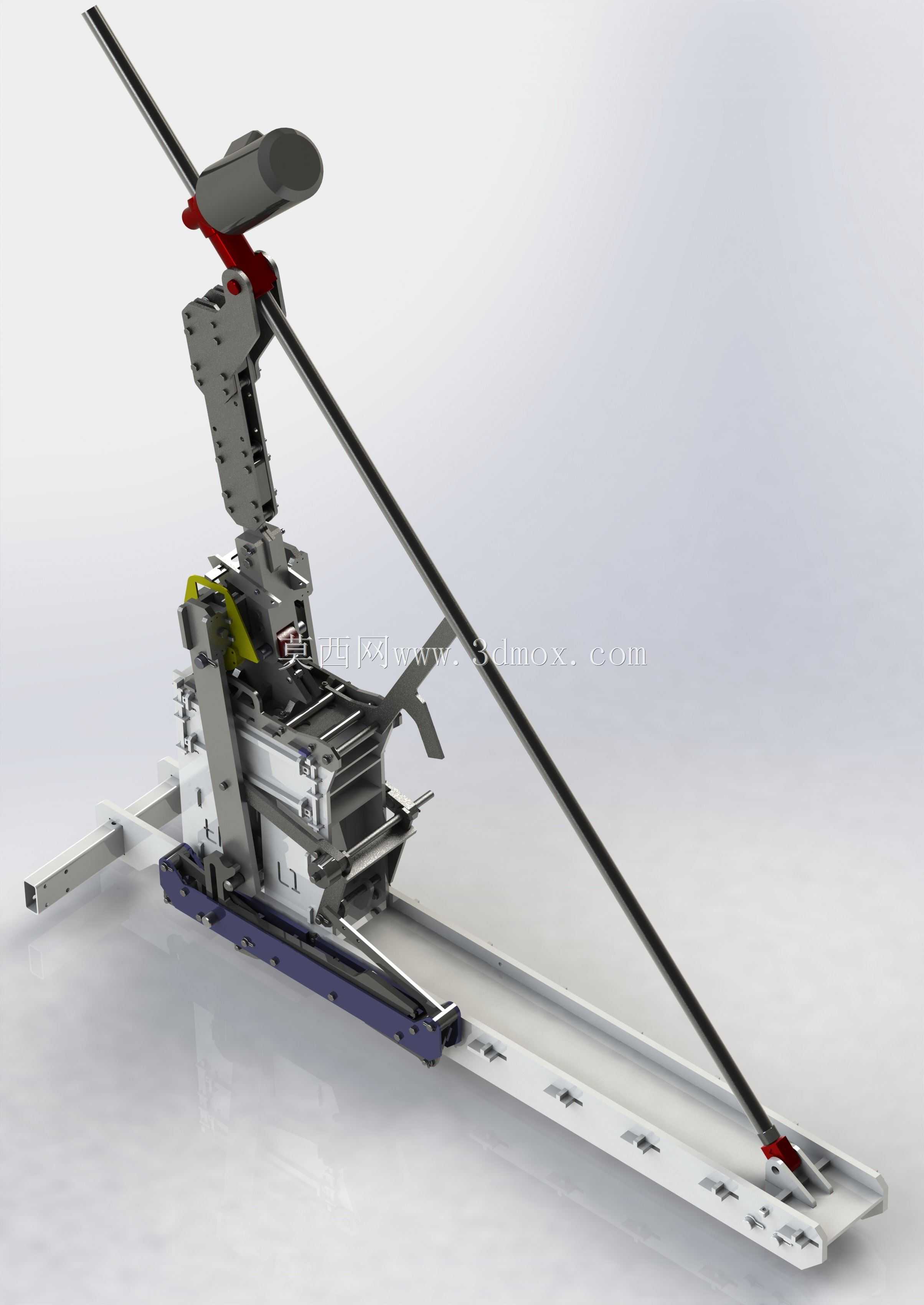

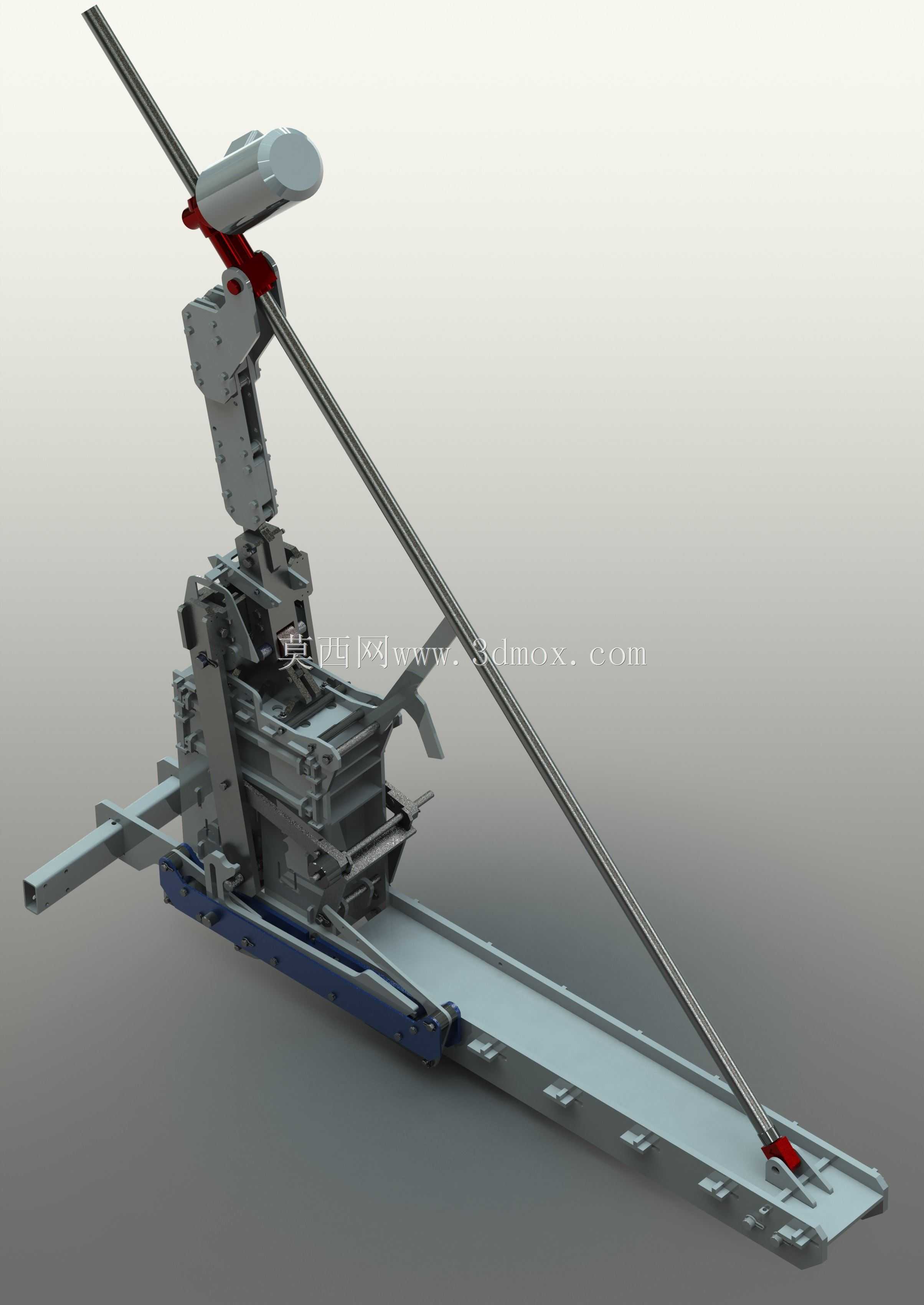

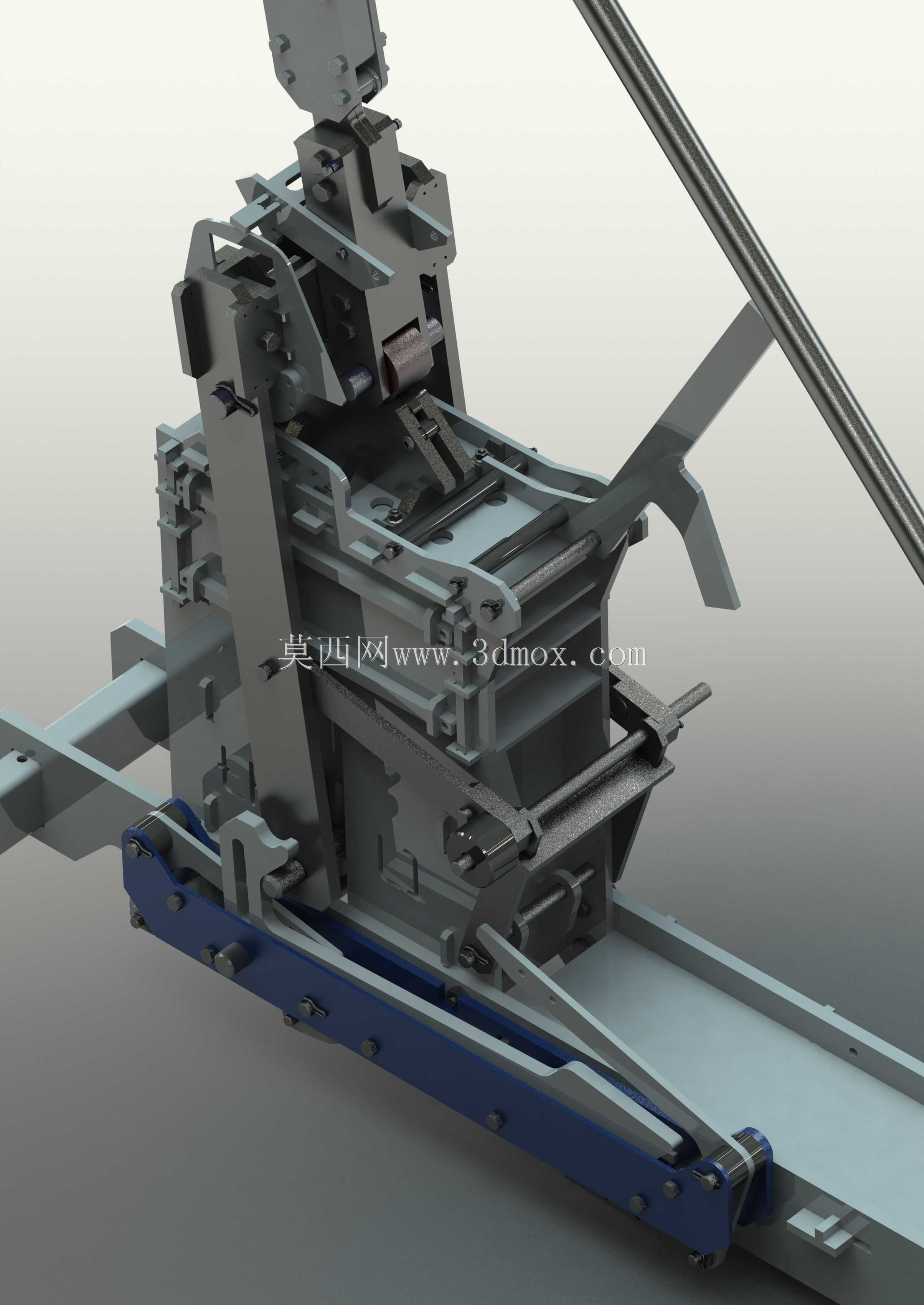

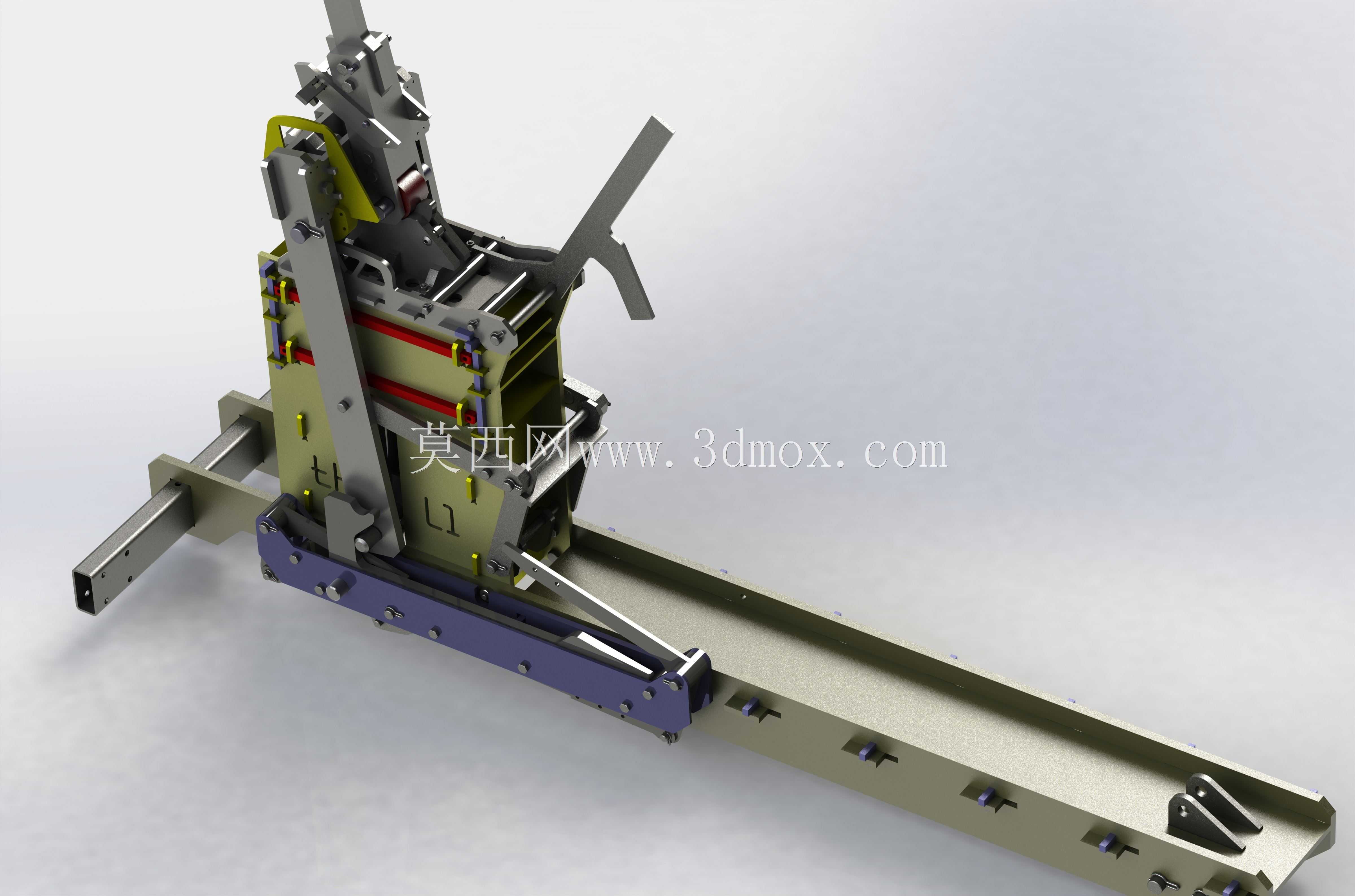

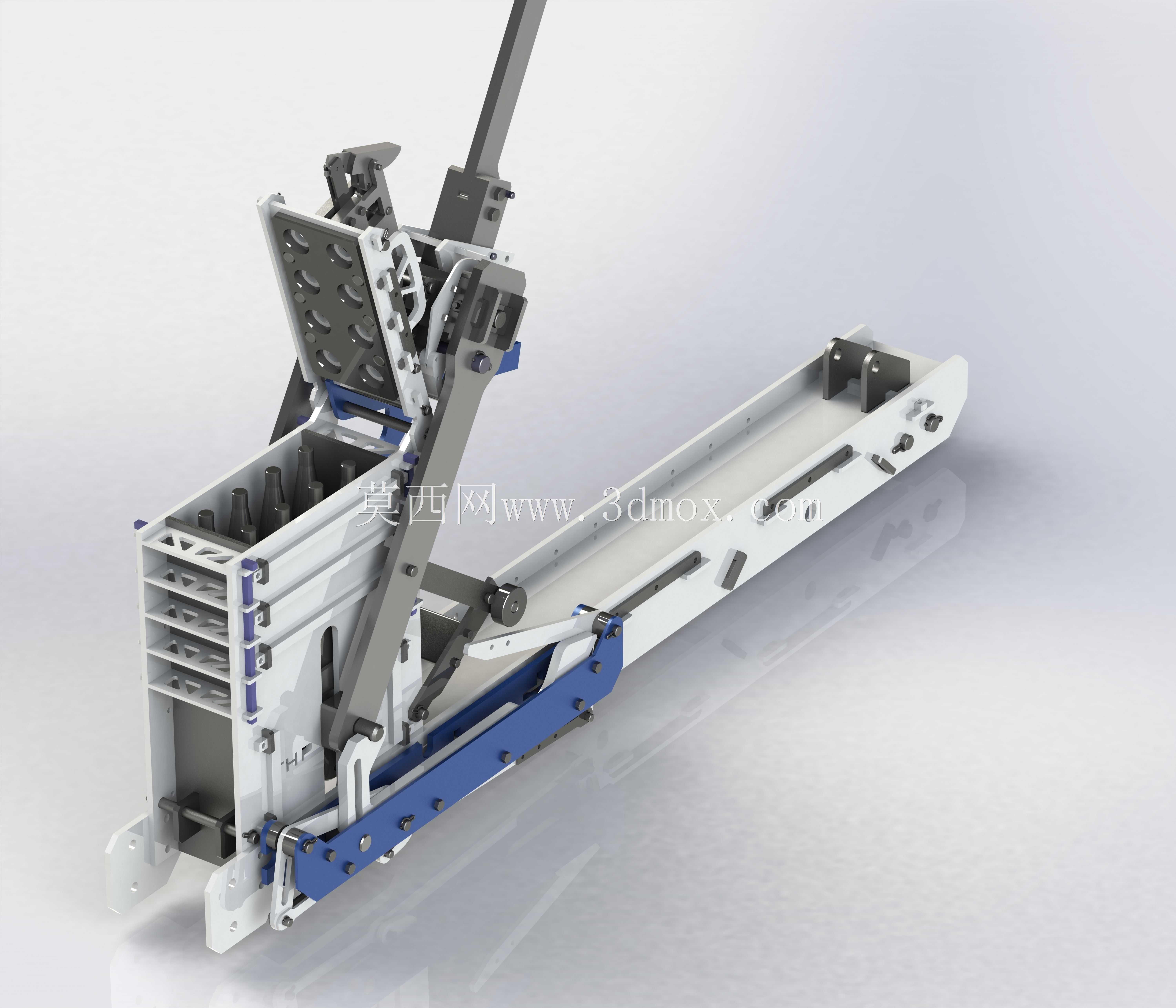

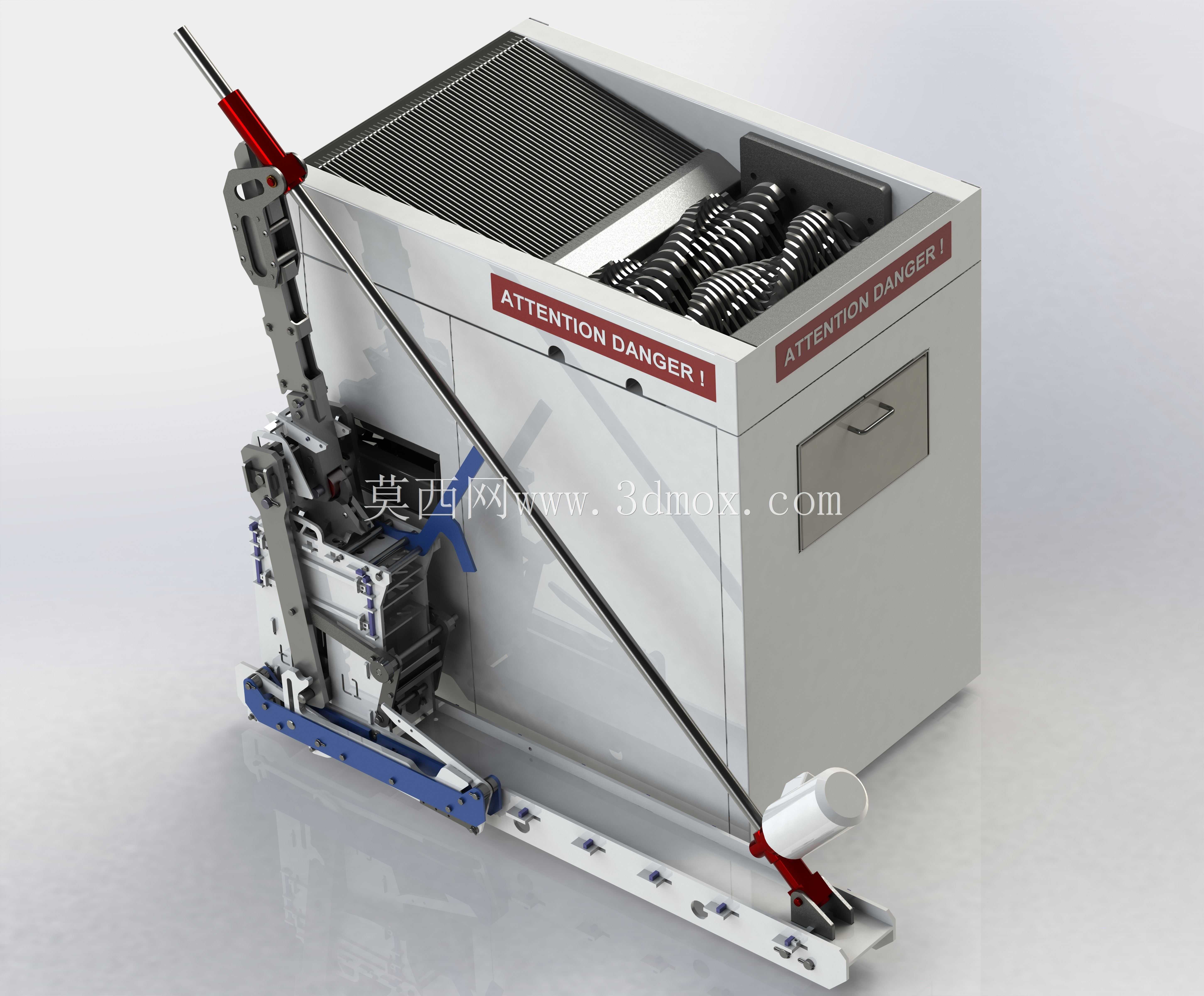

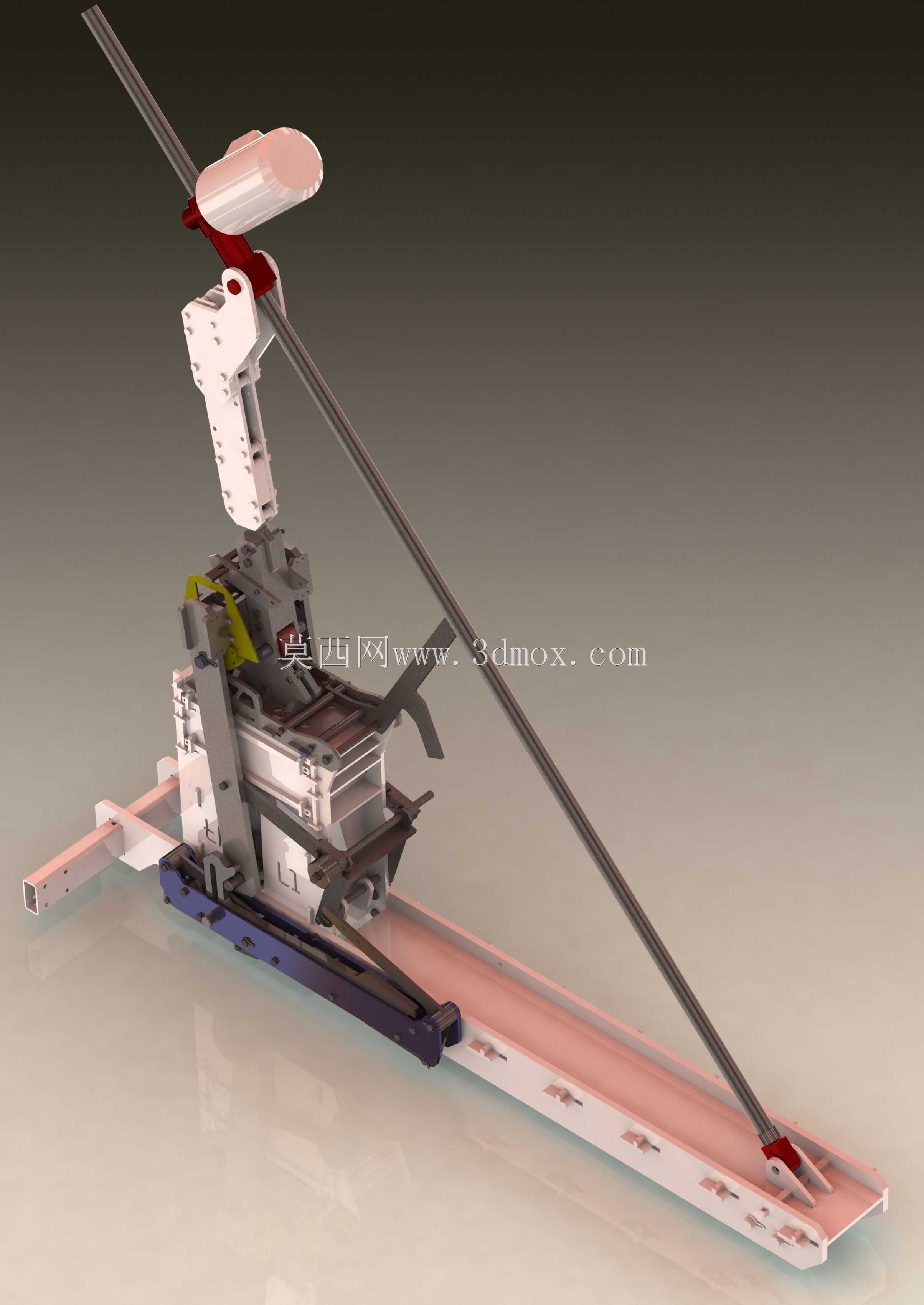

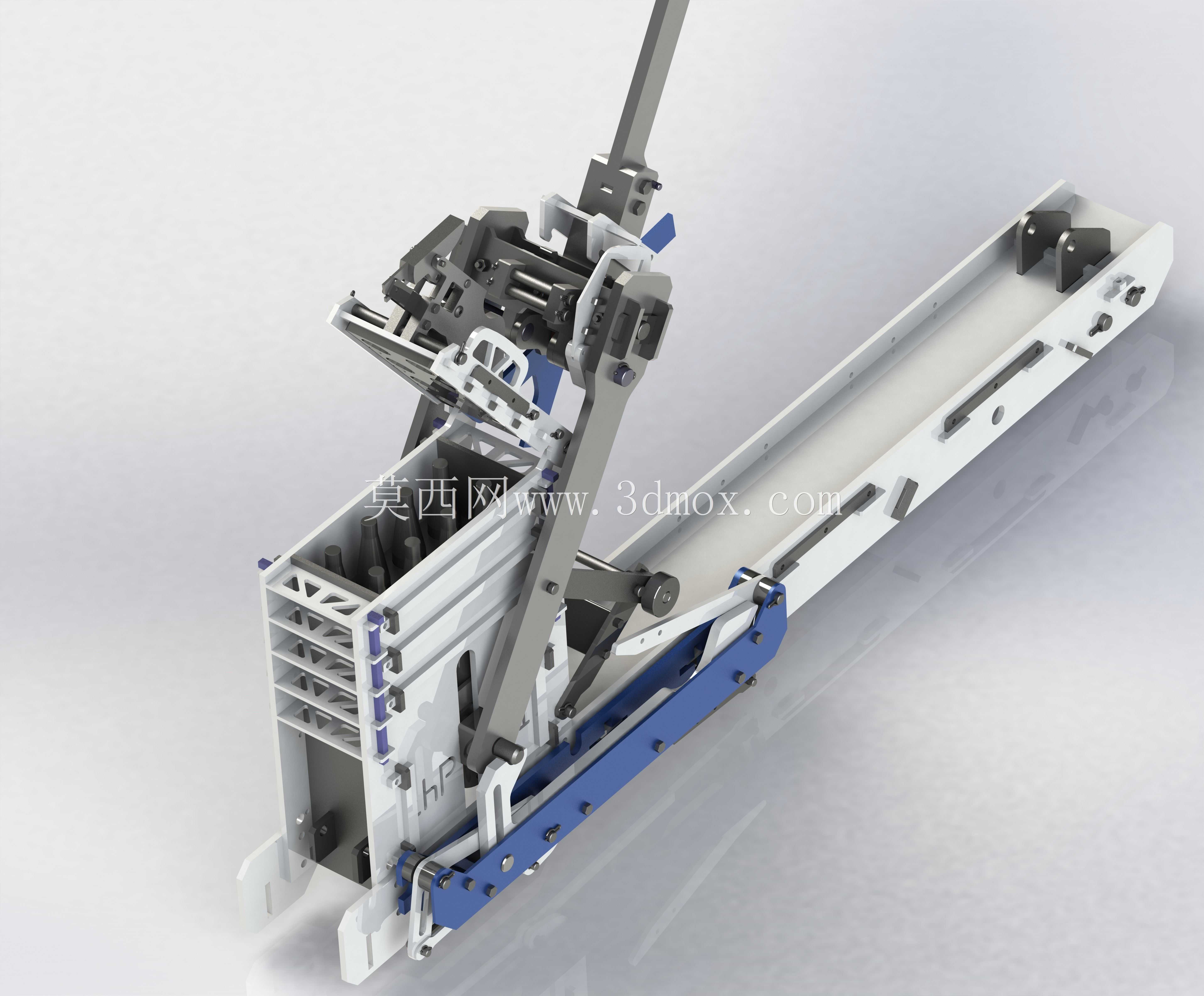

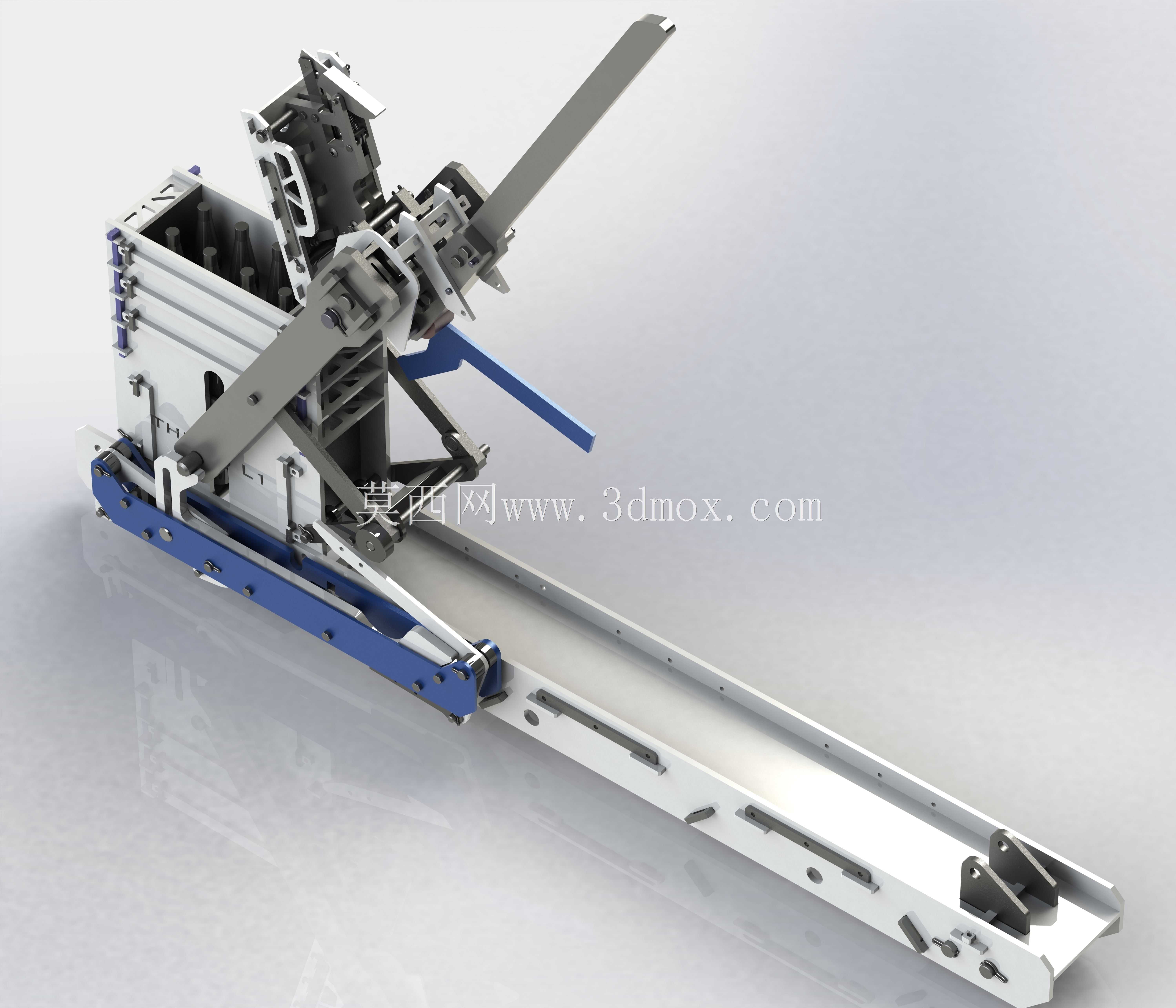

从实际用途来看，该机构是压砖机的核心执行单元，承担着原料填料后的压制成型、成型砖坯脱模推送的核心作业功能，整套机构通过刚性框架承载压制过程中的巨大反作用力，配合多组联动杆件实现压头的垂直下压、保压、回程动作，同时联动侧边的送料、推坯组件完成连贯作业循环，无需额外配置独立的驱动单元即可完成整套压制作业流程，大幅降低半自动化生产线的配套成本。

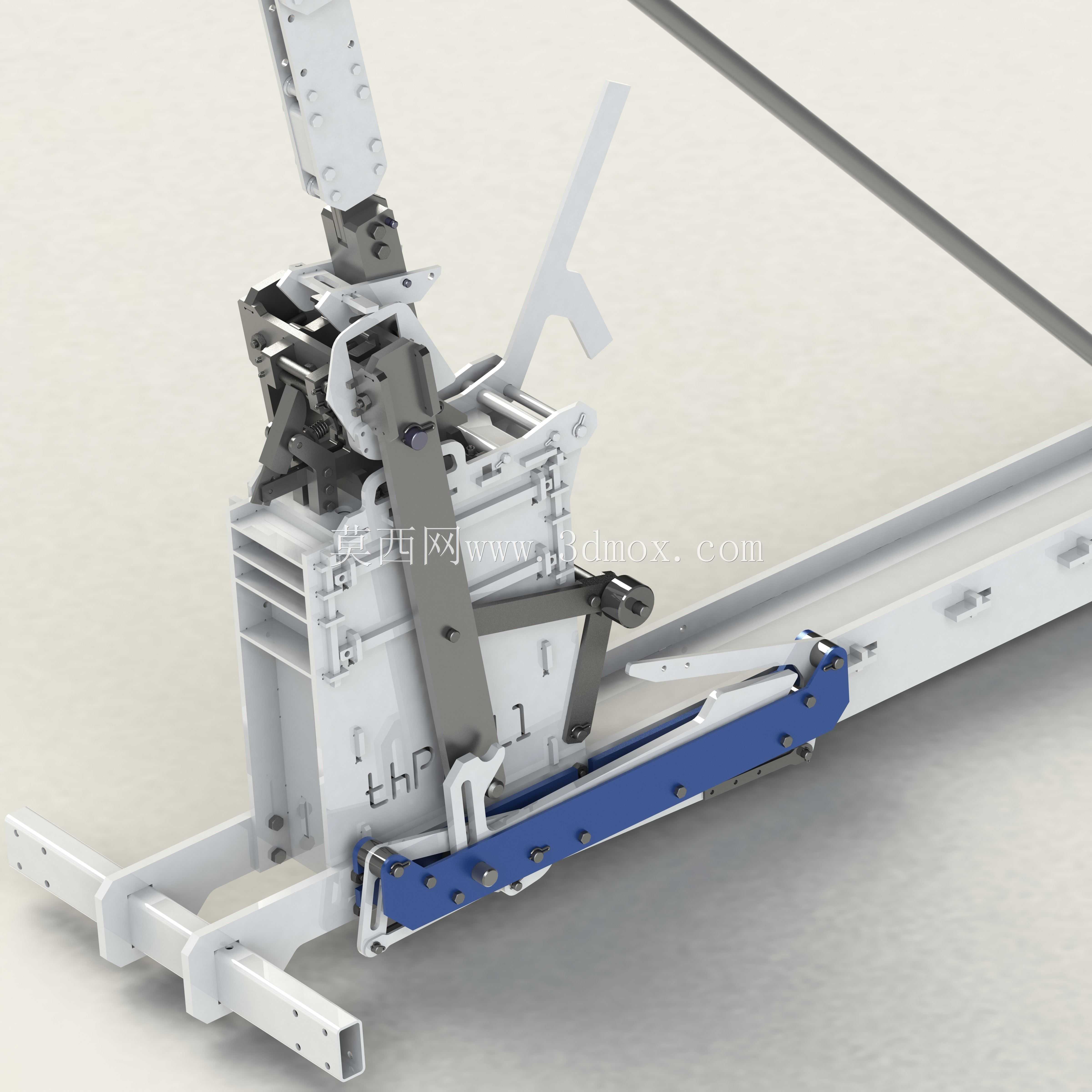

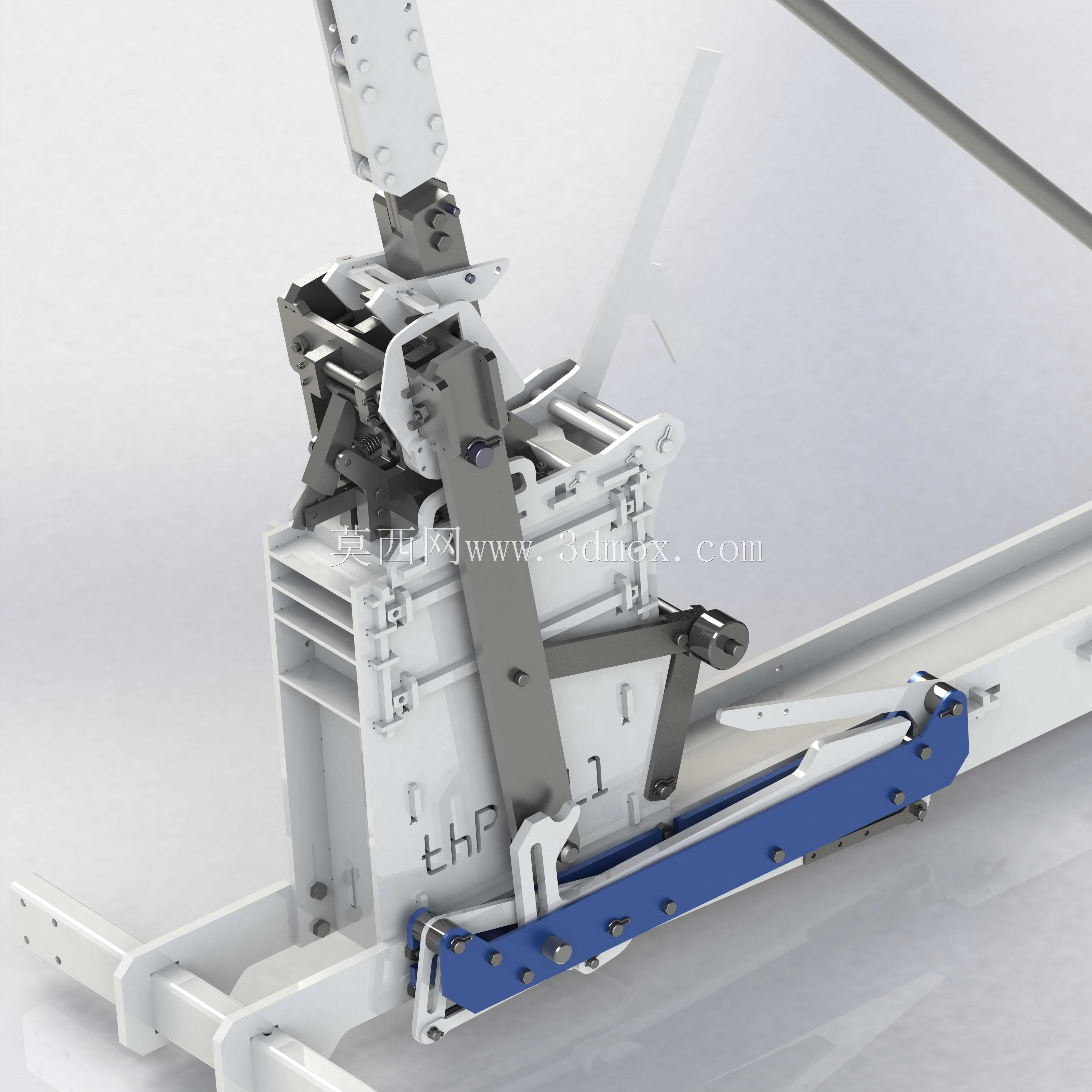

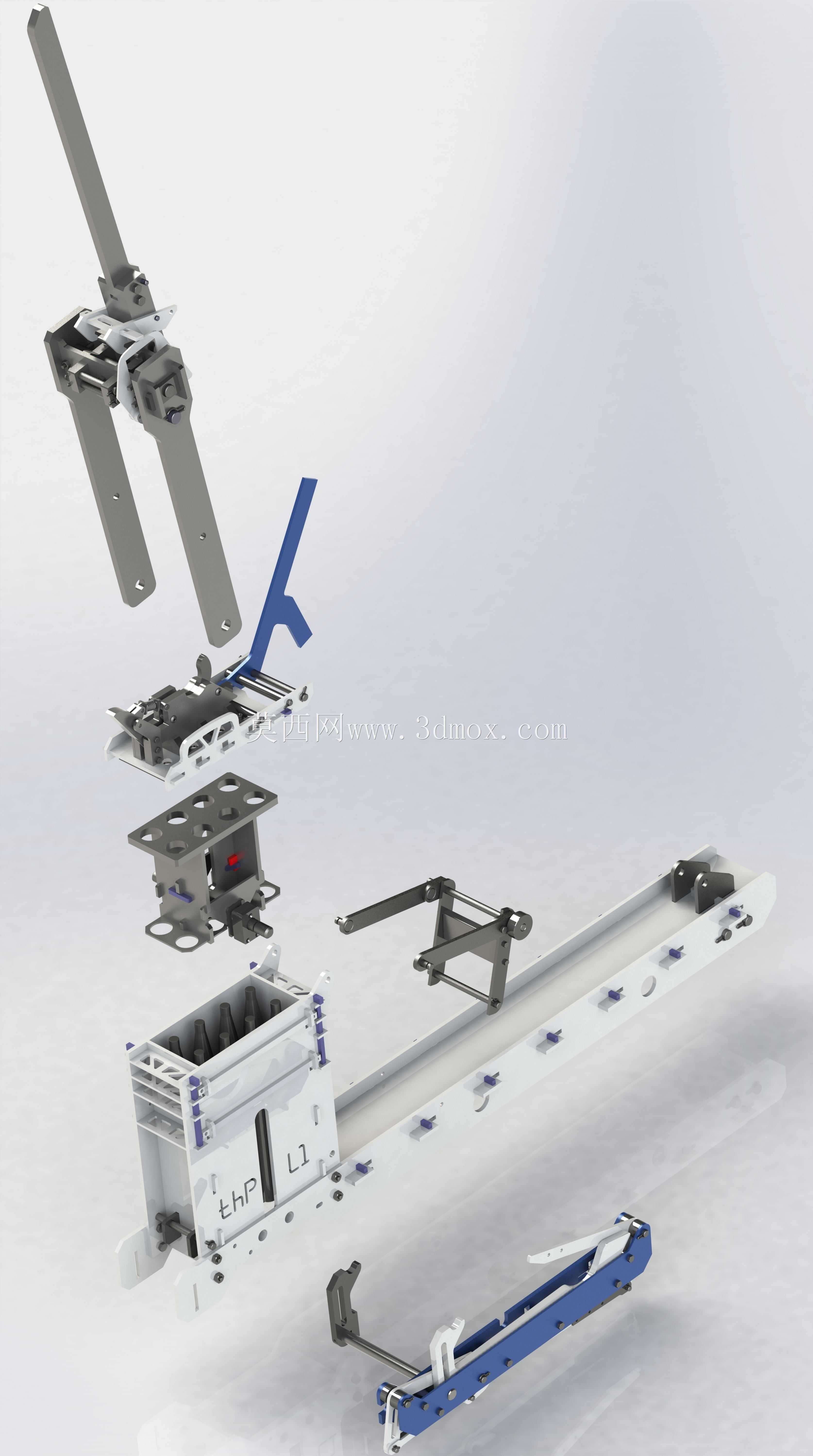

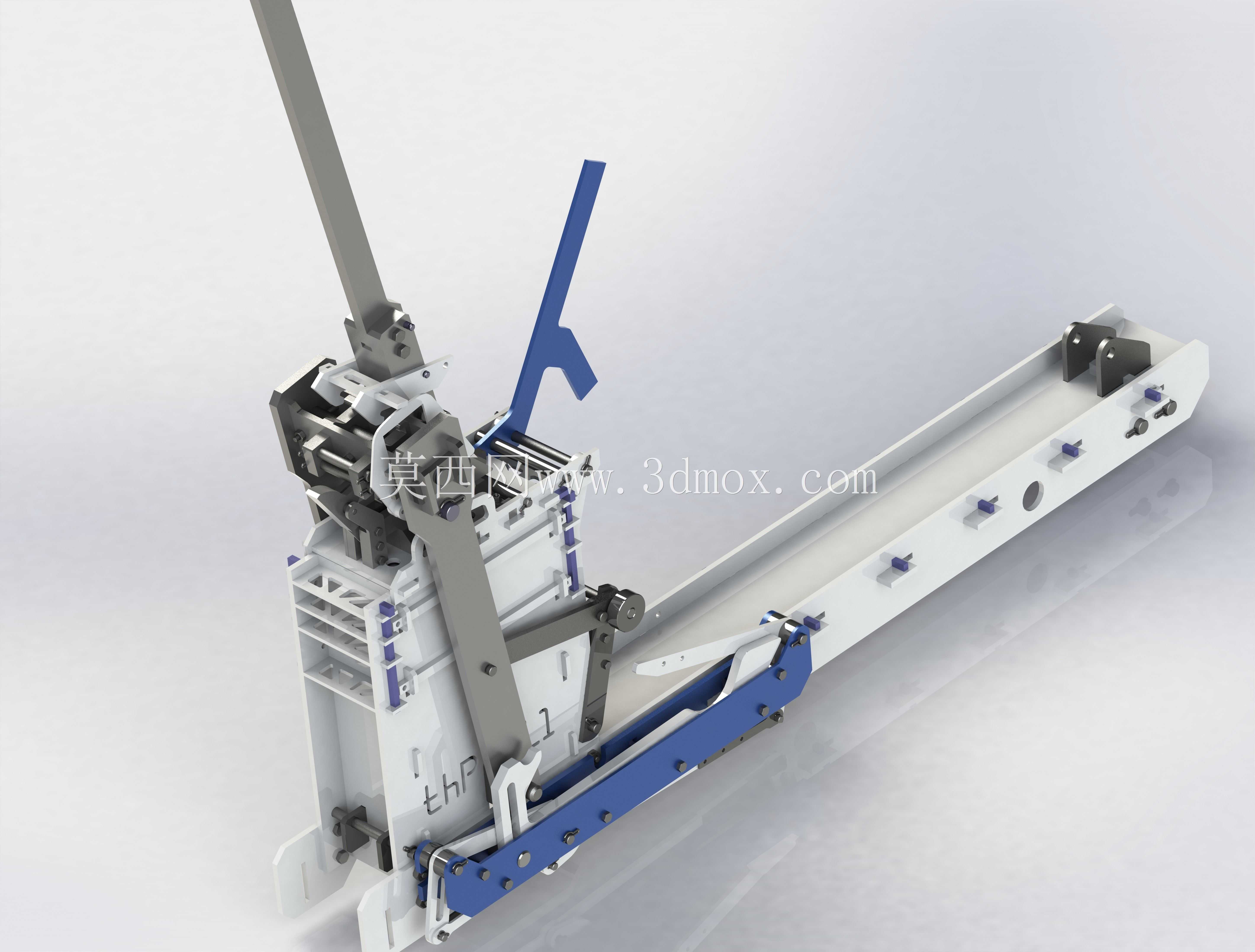

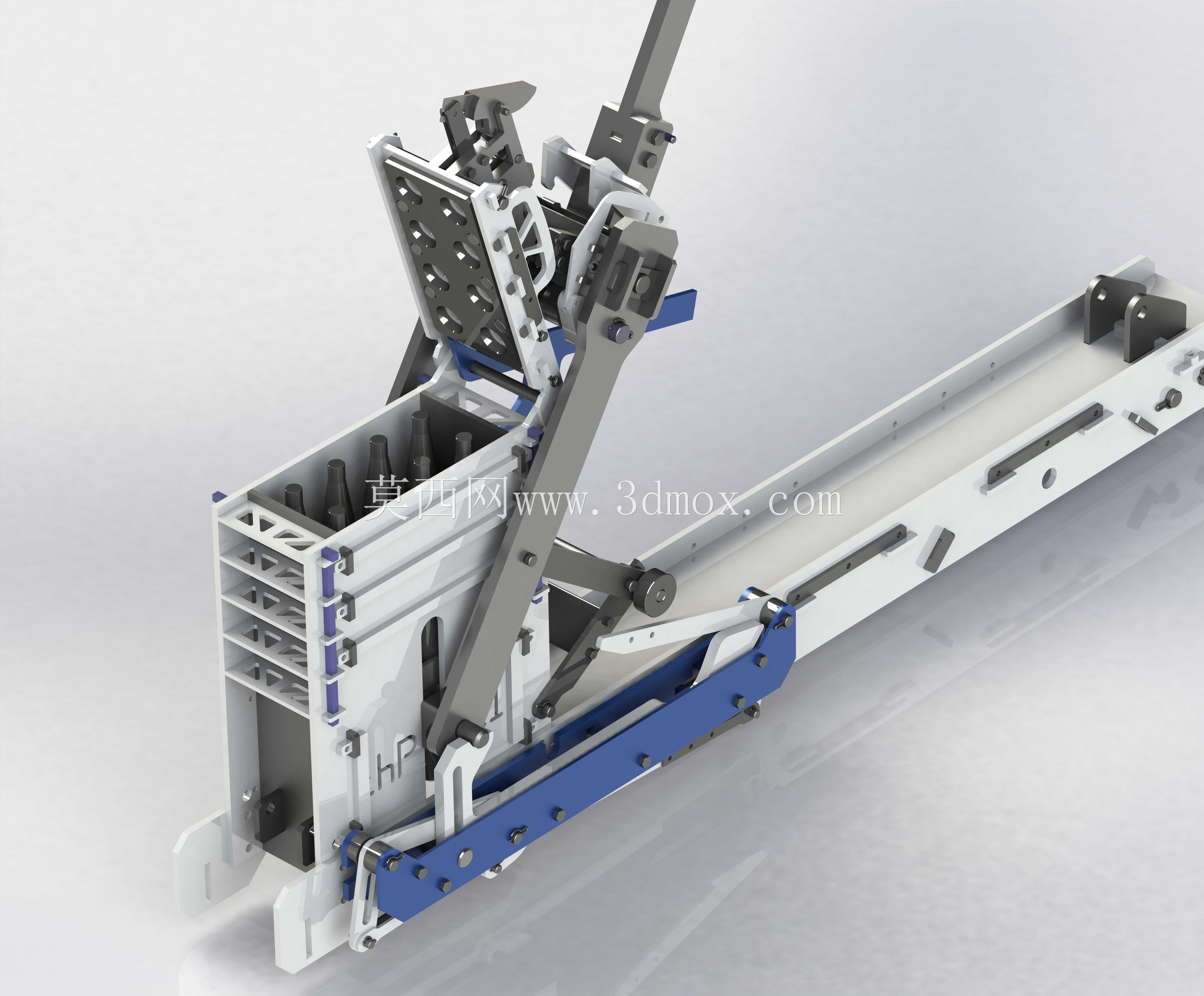

在功能特性设计上，整套机构采用模块化的装配思路，核心承压框架采用加厚钢板焊接成型，关键受力铰接点配置耐磨衬套与高强度销轴，可承受长时间高频次压制作业的载荷冲击；压头组件与模腔的配合间隙控制在0.2mm以内，保证压制出的砖坯边角规整、密度均匀，成型后的砌块抗压强度可满足常规建筑施工的承重要求；底部的蓝色滑移导轨组件采用多螺栓可调式安装结构，可根据不同生产线的输送高度调整安装位置，适配不同规格的接料输送装置。

设计过程中充分考虑了现场安装与后期维护的便利性，所有铰接位置均预留了润滑注油通道，易磨损的压头衬板、导轨耐磨条均采用快拆式固定结构，无需拆解整个机架即可完成易损件的更换作业。外形尺寸方面，整套机构的安装基准面预留了标准化的螺栓固定孔位，横向安装宽度适配常规1.2米宽度的生产线机架，垂直方向的最大行程可满足150mm厚度以内的砖坯压制需求，安装时仅需对接驱动油缸的连接端与机架固定位即可完成装配，无需复杂的现场配焊加工，可直接替换老旧压砖机的同类型执行机构，也可作为核心单元配套搭建全新的半自动化制砖生产线。整套机构的联动杆件经过运动仿真校核，在整个下压、回程行程中无运动干涉，各受力点的载荷分布经过优化，可有效降低驱动端的载荷输出要求，提升整套设备的运行稳定性与使用寿命。
