带皮瓣挡料结构的物料输送设备三维设计

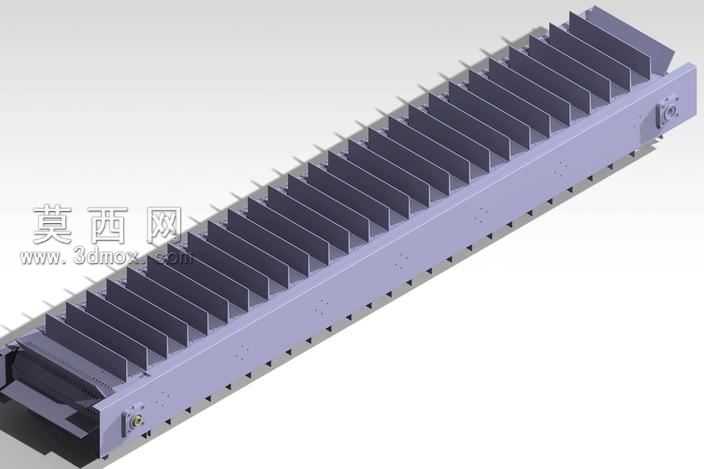

本模型为带皮瓣挡料结构的物料输送设备，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械设计规范，对各零部件的装配关系、尺寸公差进行了合理推演，确保模型结构符合实际生产制造的装配逻辑。模型主体采用长条形机架作为承载基础，机架侧边预留均匀排布的安装孔位，可适配不同工况下的机架固定、附属配件加装需求，机架整体采用金属质感材质渲染，还原碳钢型材的哑光金属质感，表面做了细微的粗糙度处理，避免渲染效果过于失真。输送面沿长度方向等距排布多组皮瓣式挡料结构，每一组挡料皮瓣都采用折弯成型的板件结构，相邻皮瓣之间预留均匀间隙，既能够在输送散状、块状物料时起到阻挡防滑、防止物料回退滑落的作用，又不会干涉输送面的循环运转，皮瓣部件采用略深于机架的金属材质渲染，边缘做了微小的倒角处理，还原实际钣金加工的工艺特征。模型两端设置有传动连接结构，预留了传动轴、驱动端的安装位，可直观展示该输送设备的动力接入位置，端部的侧板、紧固件都做了精细化建模，螺栓头、定位销等小零件都还原了标准件的外形特征，渲染时对紧固件做了镀锌质感的材质区分，提升模型整体的层次感与真实感。设计过程中重点考量了皮瓣结构的排布间距、伸出高度，针对散料输送过程中易出现的物料滑落、堆积问题，通过等距挡料结构实现物料的分段承载，适配有坡度的物料输送场景，同时皮瓣结构采用模块化设计思路，单组皮瓣可独立拆卸更换，降低设备后期的维护成本。整体模型装配层级清晰，各部件之间无干涉错位，渲染时采用柔和的工业环境光，突出设备的结构轮廓与部件细节，能够直观展示该类带挡料结构输送机的整体构造与设计特点，可作为同类输送设备设计、结构优化的参考模型，也可用于物料处理生产线的方案布局演示。
