工业用长距离平皮带带式输送机结构设计

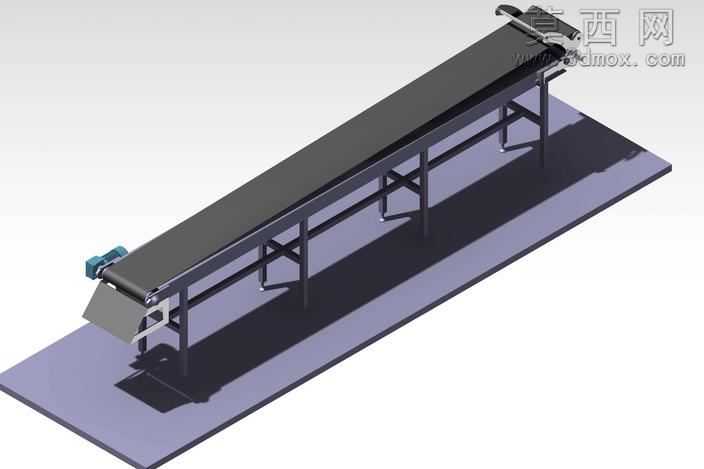

本带式输送机三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循输送设备通用设计规范，对各功能部件进行1:1等比例还原，保证各装配位置的公差配合符合实际生产加工要求。模型整体以水平长距离输送布局为核心设计方向，主体承载结构采用标准型钢焊接机架设计，支腿部分设置横向与纵向的加强筋结构，有效提升长跨度机架的整体刚性，避免设备满载运行过程中出现机架形变、皮带跑偏等常见问题。输送承载面采用平型皮带结构，建模时对皮带的张紧调节结构进行了完整还原，在机头传动端设置了张紧调节座，可通过调节螺栓调整传动滚筒的前后位置，实现皮带张紧度的灵活调整，适配不同输送负载、不同材质皮带的使用需求。传动端搭载一体式驱动单元，将驱动电机与减速机构集成安装在机头侧方的安装支座上，通过联轴器与传动滚筒直连，减少传动环节的动力损耗，提升传动效率；机尾位置设置改向滚筒，配合上下排布的托辊组实现皮带的循环回转，上托辊采用平行排布方式支撑承载段皮带，保证物料输送过程中皮带面保持水平状态，下托辊间隔布置支撑回程段皮带，避免回程皮带下垂剐蹭机架。模型对端部的导料卸料结构也进行了细致建模，机头卸料位置设置倾斜导料板，可引导输送完成的物料顺畅滑落至下一工序接料位置，避免物料堆积在机头位置造成卡滞；机尾进料位置设置侧边挡边结构，防止物料上料过程中从皮带两侧撒落。材质渲染方面，对机架部分赋予哑光钢材材质，还原型钢焊接机架的金属质感，对皮带部分赋予黑色橡胶材质并添加细微的表面纹理，模拟工业输送皮带的真实表面质感，对驱动电机、紧固件等标准件分别赋予对应材质，整体渲染效果贴近真实工业设备的外观状态。整体设计兼顾了结构稳定性与安装维护便捷性，各部件均采用模块化设计思路，可根据实际使用需求调整输送长度、皮带宽度、驱动功率等参数，适配不同生产场景的散料、件货输送需求，可直接用于设备方案展示、结构校核、生产图纸输出等场景。
