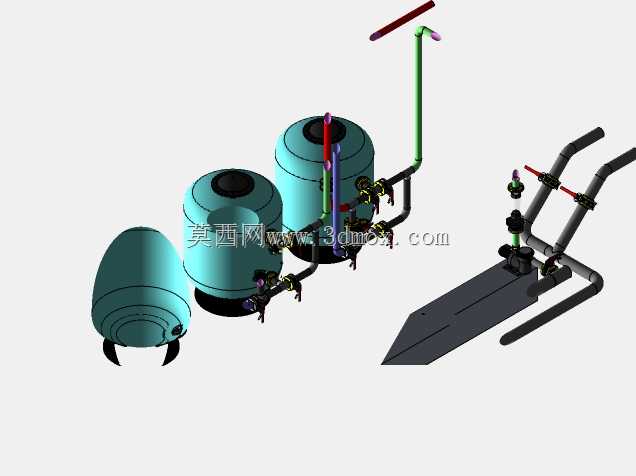

泳池循环水处理过滤管路系统

这套系统主要应用于商用及高端私家泳池的循环水处理环节，承担泳池水体的过滤净化、循环输送、流量管控核心功能，是保障泳池水质达标、维持水体洁净度的核心硬件组成。在实际场馆运营场景中，该系统可对接泳池的回水与布水管路，持续将泳池内的水体抽入过滤罐体，滤除水中的毛发、悬浮物、皮屑等杂质后，再将洁净水体输送回泳池，形成闭环水循环，大幅降低泳池的换水频次，减少水资源浪费与运维成本。整套系统集成了多组过滤罐体、循环动力单元、流量检测元件、控制阀门与连接管路，过滤罐体采用立式承压结构设计，罐体内部可装填石英砂、硅藻土等不同类型的滤料，适配不同规模泳池的过滤精度需求；配套的转子流量计可实时监测管路内的水体流量，帮助运维人员直观掌握循环系统的运行状态，及时调整管路阀门开度，匹配不同时段的水循环流量要求；管路上配置的多组控制阀可实现过滤、反冲洗、排污等不同工作模式的切换，当滤料截留杂质过多导致过滤阻力上升时，可通过阀门切换水流方向，对滤料进行反向冲洗，排出截留的污物，恢复滤料的过滤能力，无需频繁拆解设备更换滤料。设计过程中充分考虑了泳池机房的安装边界条件，整套设备采用模块化集成布局，将过滤单元、动力单元、控制管路整合为相对集中的结构，减少现场安装的管路拼接工作量，同时预留了充足的操作空间，方便运维人员日常开关阀门、读取仪表数据、检修更换部件。管路走向采用短程顺直的排布思路，减少不必要的弯头与管路变径，降低水流在管路内的沿程阻力损失，提升循环效率、降低动力单元的运行能耗。罐体与管路的连接部位采用标准化法兰接口，适配常规泳池工程的通用管路规格，可直接对接现场预埋的进出水管路，降低现场施工的适配难度。设备整体的安装尺寸适配常规中小型泳池机房的空间要求，无需占用过大的地面面积，可与泳池的消毒、加热等其他水处理设备相邻布置，共同组成完整的泳池水处理系统，满足泳池日常运营的水质维护需求。
