泳池循环水处理过滤管路系统设计

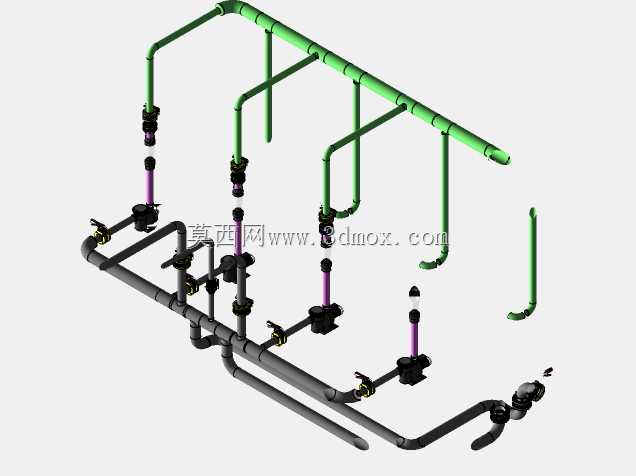

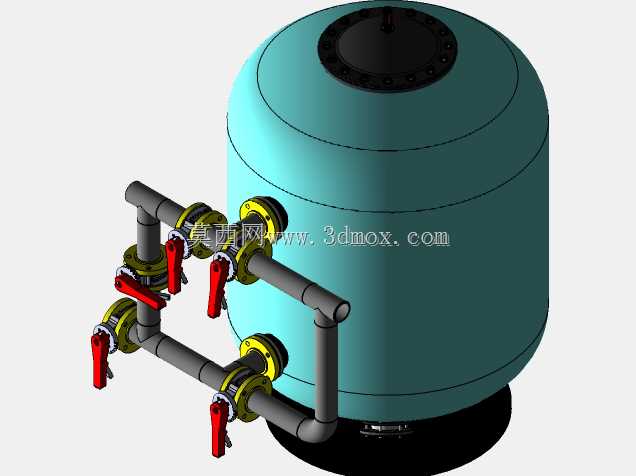

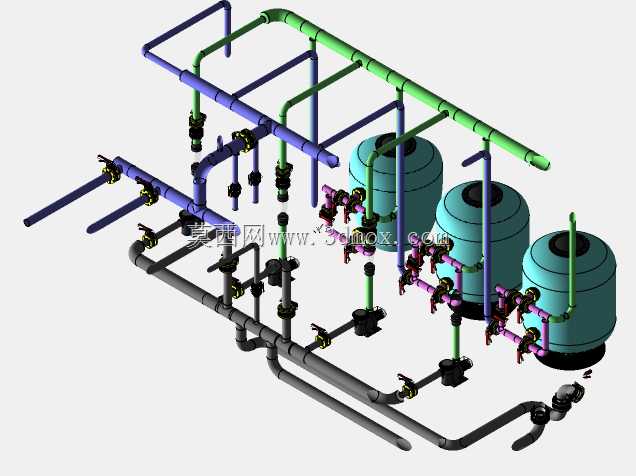

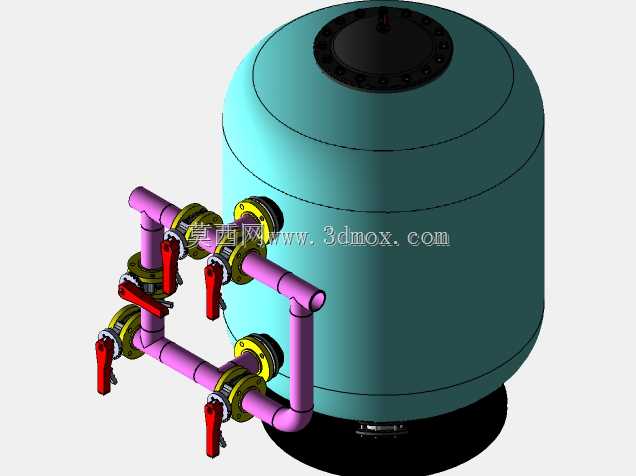

这套系统主要应用于商业泳池、社区配套泳池、健身场馆泳池的水处理机房场景，承担泳池水体循环净化、水质维持的核心功能，是泳池运维中保障水质达标、降低换水成本的核心硬件组成。整套系统以三台立式过滤罐体为核心净化单元，搭配多组不同管径的输送管路、控制阀门、循环水泵构建完整的水处理回路，实际运行中可实现泳池水的抽取、过滤、反冲洗、洁净水回送的全流程作业，能有效滤除水体中的毛发、悬浮物、杂质颗粒，配合后续消毒环节即可维持泳池水质符合公共卫生标准。从设计思路来看，整套管路采用分层排布逻辑，不同功能的管路以色彩做区分，绿色管路为洁净水回送管路，负责将过滤后的达标水体送回泳池区域；紫色管路为多通路控制管路，负责连通过滤罐体与各个控制阀门，实现过滤、反冲洗、排污等不同工况的通路切换；深灰色管路为原水抽取与排污管路，负责将泳池内待处理的水体送入过滤单元，同时将反冲洗产生的污水排出系统。所有阀门均采用手动手柄式结构，布置在管路外侧便于操作的位置，操作人员无需借助额外工具即可完成工况切换，日常运维操作门槛低。过滤罐体采用立式圆柱带椭圆封头的结构，底部设置支撑脚可直接固定在机房地面，罐体接口位置统一朝向管路排布侧，减少不必要的管路弯折，降低水流阻力。整套系统的安装边界充分考虑了中小型泳池机房的空间限制，管路排布紧凑但预留了足够的阀门操作空间与设备检修通道，设备整体落地安装无需额外搭建高架支撑，进水、回水、排污三类主接口均预留了标准法兰连接位，可直接对接泳池预埋的进出水管路，现场安装时无需对管路进行大量二次裁切调整。循环水泵的安装位置设置在整个系统的进水侧，可通过正压推送的方式将待处理水体送入过滤罐体，避免水泵吸程不足导致的流量衰减，同时水泵周边预留了检修空间，方便后续更换密封件、叶轮等易损部件。整套系统的管路转弯处均采用标准弯头衔接，避免直角弯折造成的水流紊流与噪音，不同管径的管路通过变径接头平顺衔接，保障整个循环回路的水流通畅，在满足水处理流量要求的前提下尽可能降低管路沿程阻力，减少循环水泵的能耗损失。
