汽车油门踏板结构设计三维数模

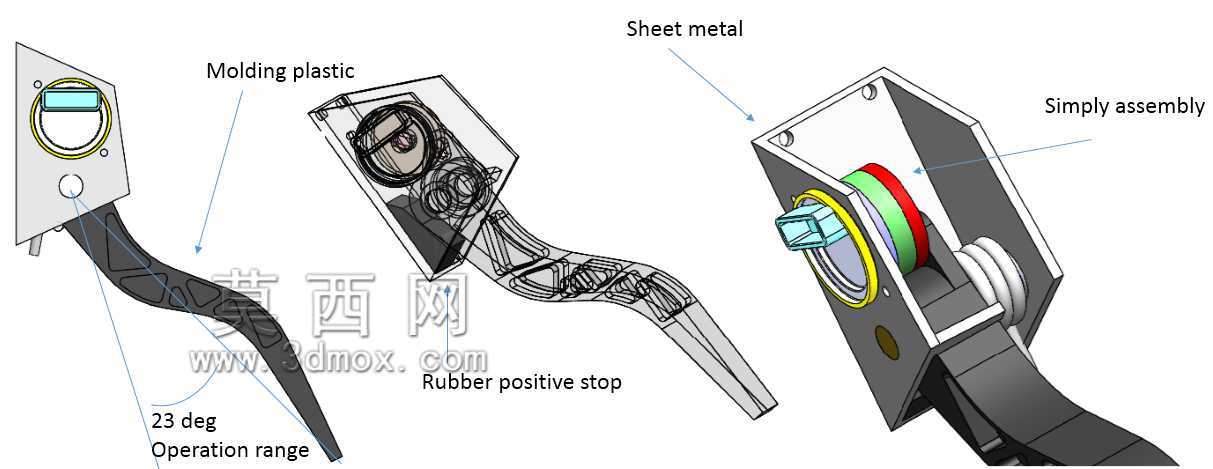

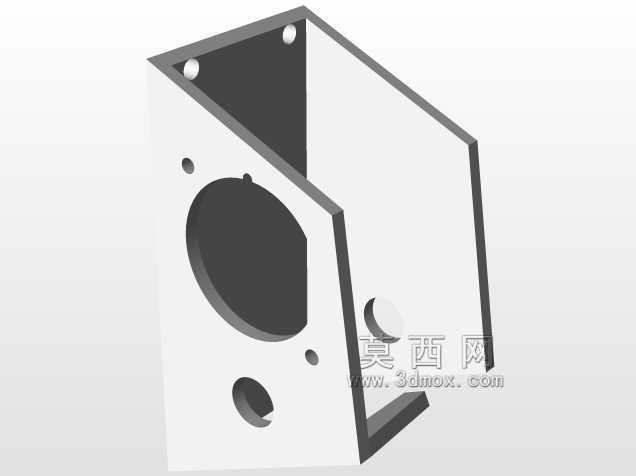

　　日常做整车操纵系统匹配时，油门踏板是直接关联驾驶操作手感与动力响应精度的核心部件，这套结构的设计逻辑完全围绕量产装车的实际工况展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。从结构拆分来看，踏板臂采用注塑成型工艺制作，材料选型兼顾踩踏受力的刚性要求与长期踩踏的抗疲劳性能，表面的筋条布局顺着踩踏受力的传力路径分布，避免长期循环受力后出现臂体变形、断裂的问题，臂体末端的橡胶止动块直接对应踏板的最大行程限位，不需要额外增加独立的限位支架，减少了装配零件数量。安装基座采用钣金冲压成型，整体为盒式结构，侧壁的翻边既提升了基座自身的结构刚度，也为内部的传感器、回位组件提供了封闭的安装空间，避免行车过程中泥水、灰尘进入机构内部造成卡滞或者传感器信号异常。

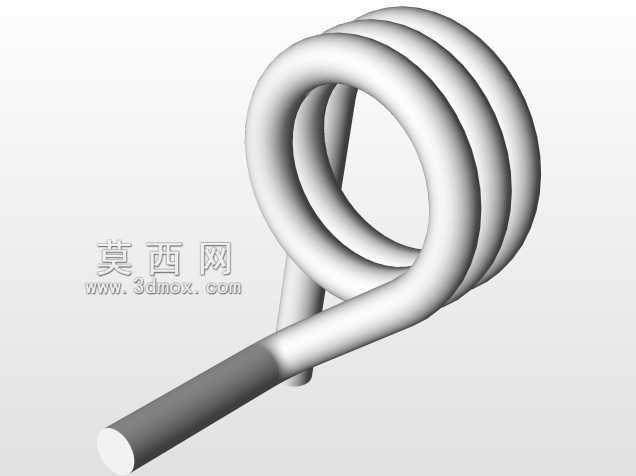

　　这套踏板的操作角度设计充分考虑了不同坐姿下的人机工程需求，针对垂直弯道布局、中间座椅高度的装车场景，踏板操作行程对应40度的传感器旋转角度，传感器转轴与踏板轴保持同轴布置，这种设计能直接将踏板的角位移转化为传感器的信号输出，减少中间传动环节带来的信号迟滞与传动间隙，信号传递过程中通过正弦余弦定律的匹配校准，保证踏板开度与输出信号的线性度，让驾驶员踩踏过程中动力输出跟脚，不会出现前段虚位大、后段动力突兀的问题。回位扭簧采用金属材质，刚度匹配经过多轮调校，既保证松开踏板后能快速回位到初始位置，不会出现卡滞不回位的安全隐患，也能让踩踏力度保持在舒适区间，长时间驾驶不会出现脚踝酸痛的问题。

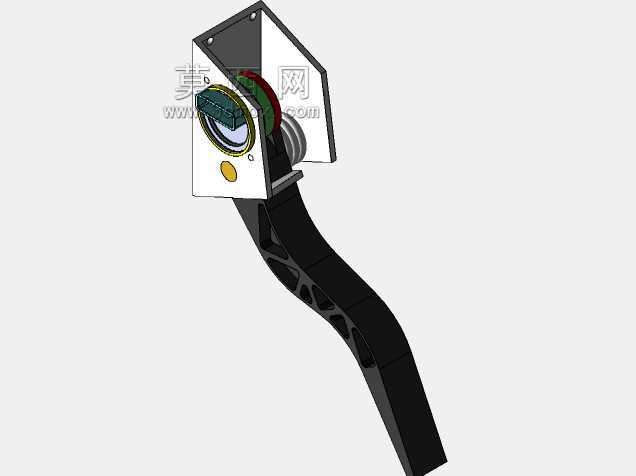

　　安装边界上，基座上的三个安装孔位按照整车防火墙的安装点坐标布置，孔位周边做了局部凸起的加强结构，避免螺栓拧紧时钣金基座出现变形，安装后踏板面与驾驶员脚踏区域的夹角保持在23度的初始角度，符合多数驾驶员的自然踩踏姿态，不需要额外调整坐姿就能顺畅操作。整体装配逻辑非常简洁，只需要将踏板臂组件、传感器组件、回位扭簧依次装入钣金基座，再通过侧边的卡扣与紧固件完成固定，总装线上的单工位装配耗时能控制在数十秒内，不需要复杂的专用工装，后期售后维护时也能快速拆解更换故障部件，不需要拆解周边的内饰或者其他操纵部件。

　　从实际装车的适配场景来看，这套结构既可以适配传统燃油车的拉线式油门改装需求，也能直接匹配新能源车型的电子油门信号输出要求，传感器的信号输出范围可以根据不同车型的VCU参数做适配调整，不需要更改整体的机械结构。踏板臂的踩踏面做了防滑的纹理设计，即使鞋底沾有水或者泥沙，也能保证踩踏过程中不会出现打滑的问题，橡胶止动块在踏板达到最大行程时能起到缓冲作用，避免金属部件硬接触产生异响，同时也能限制踏板的最大开度，防止传感器过转损坏。钣金基座的表面做了电泳防锈处理，能应对整车生命周期内的湿热、盐雾等腐蚀环境，不会因为基座锈蚀导致机构卡滞。
