方形法兰安装多芯圆形电连接器结构

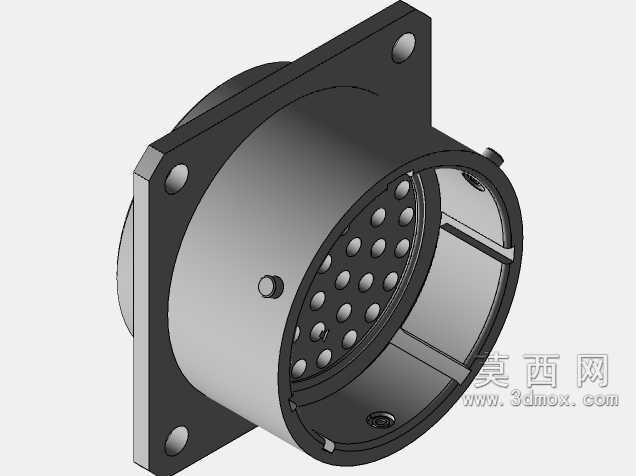

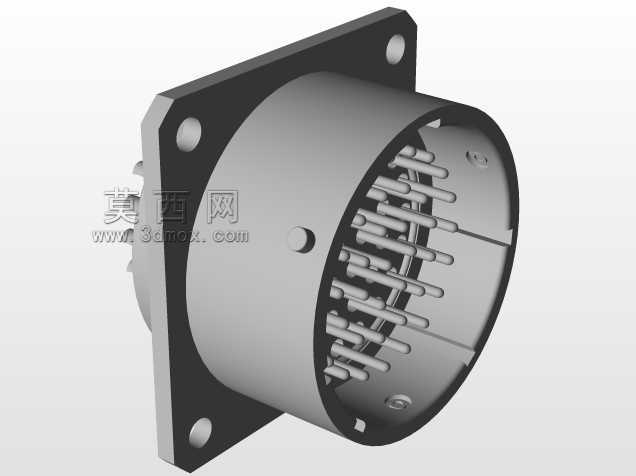

　　这款方形法兰安装的多芯圆形电连接部件，主要应用在工业控制柜内部走线、机电设备分舱信号传输、户外重型设备的电气接口等场景，承担多回路控制信号与小功率供电的连通作用，相比普通直插式接插件，法兰固定的结构能在设备振动、线缆拖拽的工况下保持接插位置稳定，避免接触不良导致的信号中断问题。从结构设计来看，整体采用法兰盘加筒体的组合构型，方形法兰盘四角预留了沉头安装孔，安装时可从舱壁外侧将筒体穿入预制开孔，通过螺栓从外侧锁紧，不需要在舱内预留扳手操作空间，适配壁厚3mm到8mm的各类金属、非金属设备舱壁，安装边界清晰，不会和舱内邻近的走线槽、安装筋位产生干涉。筒体内部集成了二十余路插针接触件，插针按照环形阵列排布，每根插针周边都设计有绝缘隔层，

　　避免相邻回路之间出现信号串扰，插针根部做了倒锥固定结构，和绝缘基座压合后不会因为反复插拔出现松脱移位。筒体端口位置设计了三道环形定位槽，适配对应规格的连接插头锁紧环，插头插入后锁紧环卡入定位槽即可实现轴向固定，同时端口内侧预留了密封胶圈安装位，搭配胶圈使用时可以达到IP65级的防护效果，满足户外设备的防尘防水要求。设计过程中优先考虑了接插对位的便利性，筒体端口边缘做了15度的导向倒角，插头对接时不需要完全精准对位，顺着倒角滑入即可自动找正插针位置，降低现场装配的对位难度。筒体侧壁设置了两个对称的定位销孔，和插头上的定位销配合后，能实现唯一的接插角度，避免错插导致的回路接反问题，对于有极性要求的信号回路来说，

　　这个防呆结构能完全杜绝装配失误。法兰盘和筒体的连接位置做了R2的圆角过渡，没有应力集中的尖角，采用金属切削加工时不会出现崩边问题，做表面氧化处理时也不会因为尖角导致镀层厚度不均。从安装尺寸来看，方形法兰盘的对角线尺寸比筒体外径大28mm，安装孔中心距按照通用工业电连接器的标准规格设置，能和市面上同规格的连接器安装位直接互换，不需要重新改动设备舱壁的开孔尺寸。筒体的有效插合深度为22mm，插头完全插入后，插针的接触长度不小于8mm，能保证足够的接触面积，降低接触电阻，避免大电流信号传输时出现局部过热问题。筒体内部的绝缘基座采用台阶式固定结构，从筒体尾部压入后通过卡簧限位，不会因为插头插拔的轴向力出现移位，

　　绝缘基座和筒体内壁之间预留了0.1mm的涂胶间隙，装配时填充密封胶可以实现筒体内部的完全密封，隔绝外部水汽、粉尘进入接触件区域。在实际选型应用中，这类连接器常被用在工程机械的主控舱和作业机构的电气连接部位，因为工程机械作业时振动冲击大，普通的卡扣式连接器很容易松脱，而法兰盘螺栓固定加锁紧环卡合的双重固定结构，能承受10g以上的冲击加速度不松脱。另外在自动化生产线的固定工位和移动滑台的走线连接中，这款连接器的法兰安装方式可以直接固定在滑台的侧壁上，线缆从筒体尾部引出后可以顺着拖链排布，不会因为滑台反复移动导致连接器根部的线缆弯折断裂。设计时还考虑了维修更换的便利性，所有内部接触件都采用模块化设计，单根插针出现接触不良时，不需要更换整个连接器，只需要从尾部取出对应的插针组件更换即可，大幅降低设备的后期维护成本。筒体的外表面做了哑光硬质氧化处理，表面硬度达到HV300以上，装配过程中不会因为工具磕碰出现表面划痕，同时氧化层的绝缘性能可以避免法兰盘和设备金属舱壁导通后出现的接地回路干扰问题。
