格构式桁架结构工业作业灯塔设计

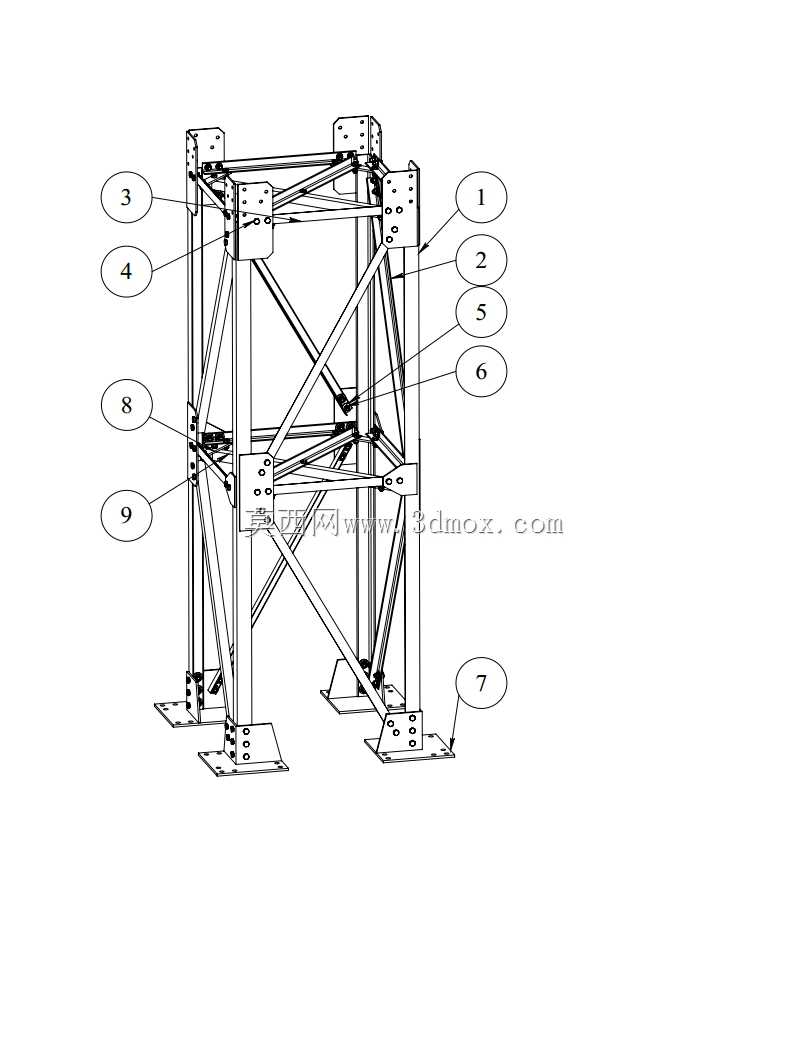

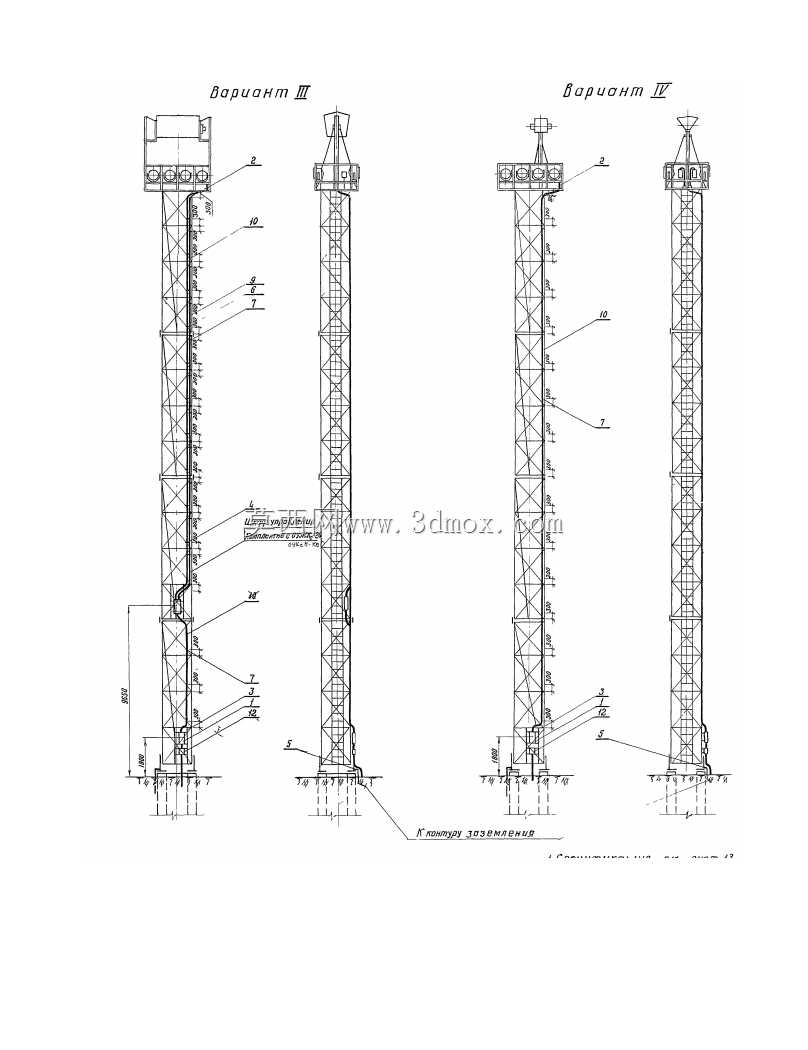

这款格构式桁架结构的工业作业灯塔，主要面向大型基建施工现场、露天矿山开采作业区、港口货场以及大型户外仓储场地的夜间作业保障场景，可同时承担高空作业承载、大范围场地照明、临时线缆架设支撑等多重功能，解决户外大面积作业区域无固定照明设施、高空临时作业缺乏稳定承载平台的实际痛点。从结构设计来看，整体采用等截面格构式桁架塔体作为主体承载结构，主弦杆采用等边角钢拼接成型，腹杆采用交叉斜撑布置形式，在最大化降低塔体自重的同时，保证足够的结构刚度与抗风载、抗侧倾能力，能够适配内陆多数地区常年最大风力工况下的稳定使用需求，塔体底部设计有扩展式地脚连接法兰，可通过预埋螺栓与混凝土基础刚性连接，安装时需保证基础平面水平度偏差不超过千分之一点五，避免塔体安装后出现垂直度偏差影响结构受力。塔体顶部设计有两种不同功能的端头结构，一种为带防护护栏的方形作业平台，可承载两名作业人员携带工具开展顶部设备检修、照明灯具调试等作业，平台周边预留有标准设备安装孔位，可直接固定大功率投光灯、信号指示灯、监控摄像设备等附属设施；另一种为锥形收顶的无平台结构，主要用于单纯的照明支撑或者临时通讯天线架设场景，适配不同场地的差异化使用需求。塔体侧面设计有连续的爬梯通道，爬梯踏步采用防滑花纹钢板弯折成型，每间隔两米设置有休息平台与安全护笼，保障作业人员上下塔体过程中的通行安全，爬梯与主弦杆采用螺栓可拆卸连接，方便运输过程中拆分打包，降低长途运输的空间占用成本。设计过程中充分考虑了现场安装的便捷性，整塔采用分段式模块化设计，每段塔体长度控制在六米以内，段与段之间采用法兰盘配合高强度螺栓拼接，无需现场焊接作业，仅需普通吊装设备配合人工即可完成整塔组装，大幅降低现场安装的作业难度与时间成本。塔体侧面还预留了多组设备安装支架接口，可根据实际使用需求加装线缆桥架、设备控制箱、应急警示灯等附属配件，无需额外在塔体上钻孔焊接，避免对主体结构的受力性能造成破坏。
