手动液压弯管机三维结构设计模型

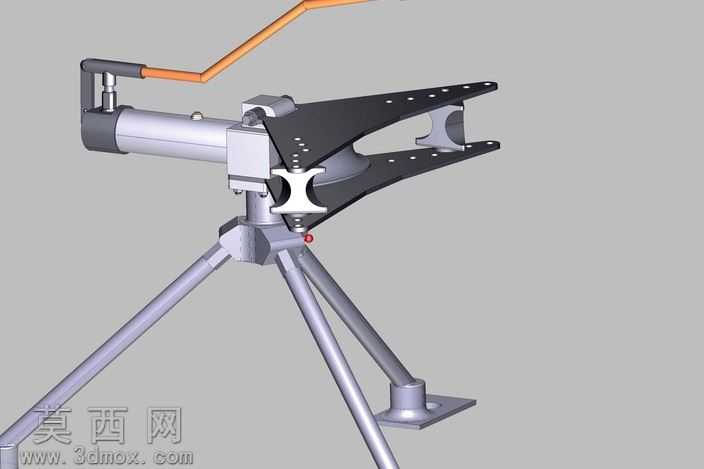

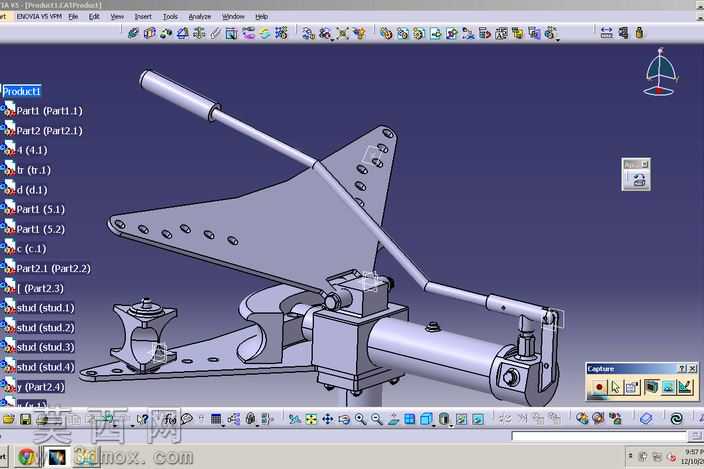

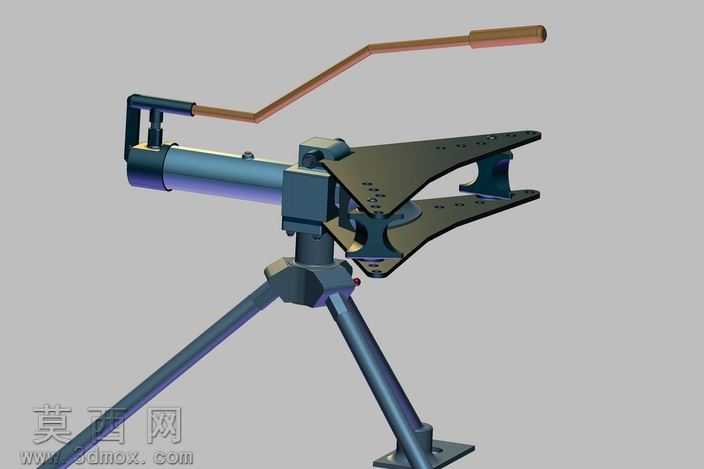

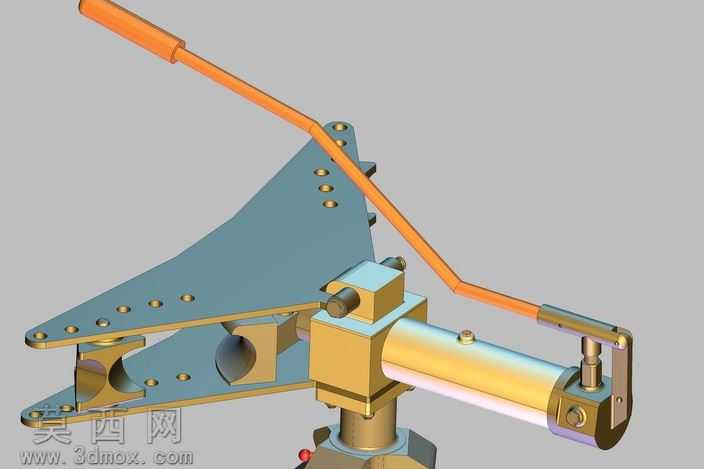

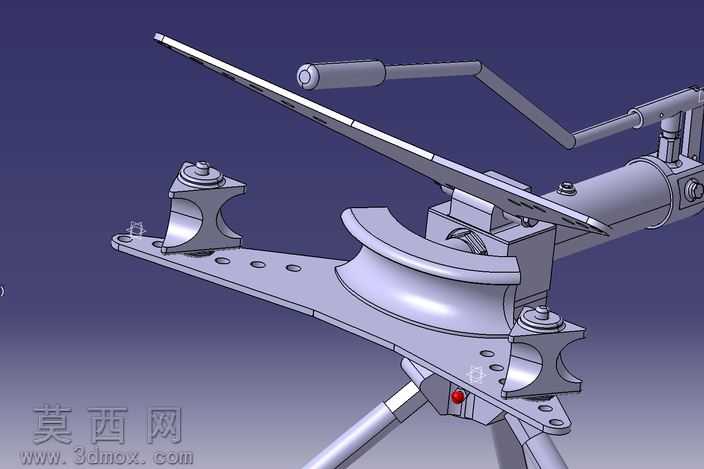

本模型为手动液压弯管机的完整三维设计成果，建模过程中严格遵循手动液压机具的工程设计逻辑，对设备各组成部件进行了1:1比例的精准还原。整体模型采用模块化建模思路，将设备拆解为手动压杆组件、液压动力缸体、弯管成型胎架、支撑定位结构、底座连接部件五大模块逐一构建，各部件间的装配关系完全匹配实际设备的运动逻辑，压杆的铰接转动、液压柱塞的伸缩行程、胎架上不同管径适配的定位孔位均按照真实手动液压弯管机的参数进行设置，可直观演示手动压动压杆驱动液压柱塞伸出，推动管材贴合弯管胎模完成折弯的完整作业流程。材质渲染阶段针对不同部件的实际用材进行了差异化的材质表现：手动操作的长压杆采用防滑橙色喷塑金属材质，还原实机的操作握持标识与表面磨砂质感；液压缸体部分采用黄铜色金属材质搭配金属光泽渲染，表现液压部件的机加工金属质感与密封结构的精密感；弯管成型的胎架部分采用灰蓝色钢材材质，表现结构承重部件的厚重金属质感与表面螺栓固定的细节；所有铰接销轴、紧固螺栓均采用亮面金属材质，突出小型标准件的机加工光洁度。结构设计上重点还原了手动液压弯管机的核心功能逻辑：长力臂压杆通过杠杆原理降低手动操作的施力强度，集成式小型液压缸将手动输入的力放大输出，胎架上排布的多组定位孔可适配不同规格的管材折弯需求，折弯处的弧形凹模完全匹配常见管材的折弯曲率，避免管材折弯过程中出现瘪管、开裂的问题，底座的连接结构可适配台钳固定或者独立放置的使用场景。整个模型的布线规整，无冗余几何面，各部件的倒角、螺纹、铰接间隙等细节均做了符合工程实际的处理，既完整呈现了手动液压弯管机的结构组成与工作原理，也可作为液压类手动工具结构设计、管路施工设备教学演示的数字化参考载体，清晰展现小型液压机具从动力输入到力的放大输出、再到作业执行端的完整结构传递路径。
