双缸发动机曲柄活塞机构三维结构模型

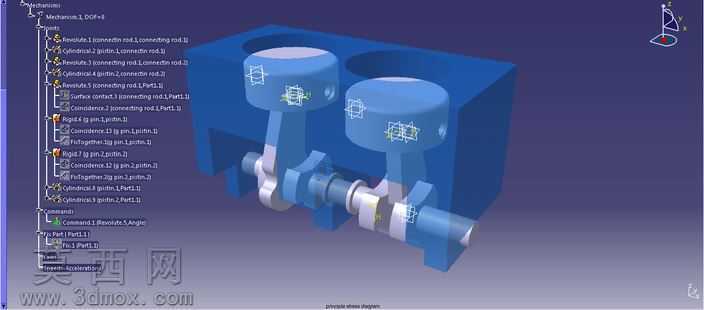

本作品为双缸动力机构的三维结构模型，采用参数化三维建模方式完成全组件构建，完整还原直列双缸动力单元的核心传动逻辑与装配关系。建模过程中首先完成一体式缸体的基础特征搭建，通过拉伸、切除命令构建两个平行布置的缸筒腔体，预留曲轴安装位与活塞运动导向空间，缸体结构采用统一的金属基体材质，表面做哑光金属质感处理，还原铸铁缸体的视觉特征。活塞组件部分分别构建两个独立活塞主体，匹配活塞销安装孔位，活塞裙部做适配缸筒内径的尺寸校准，保证活塞在缸筒内的往复运动无干涉，活塞表面采用铝合金材质参数，调整金属粗糙度与反光度，区分于缸体的铸铁质感。曲柄连杆机构是本模型的核心传动部分，建模时严格按照曲柄连杆运动配比完成曲轴的偏心轴颈设计，两个连杆分别对应连接活塞销与曲轴偏心轴段，连杆大头做轴瓦配合结构设计，小头做活塞销铰接结构，曲轴整体采用调质钢材质渲染，轴颈位置做高光金属处理，区分不同配合面的视觉差异。模型完成全零件装配后添加运动仿真约束，对曲轴添加旋转驱动，通过连杆传动带动两个活塞做相位差180度的往复直线运动，完整模拟双缸机构的实际运行状态，可直观展示进气、压缩、做功、排气冲程对应的活塞位置变化。建模过程中对所有配合面做干涉检查，调整零件间的配合间隙，既保证运动仿真的流畅性，也还原实际机械结构的装配公差要求。渲染阶段采用统一的环境光源，调整各零件的材质反光参数，让缸体、活塞、曲轴、连杆的材质区分清晰，结构层次分明，可清晰观察内部传动结构的连接关系与运动逻辑，能够用于机械原理教学、动力结构展示等场景，帮助观者直观理解双缸动力单元的工作原理与结构组成。
