整体叶盘类零件数控加工工艺三维设计

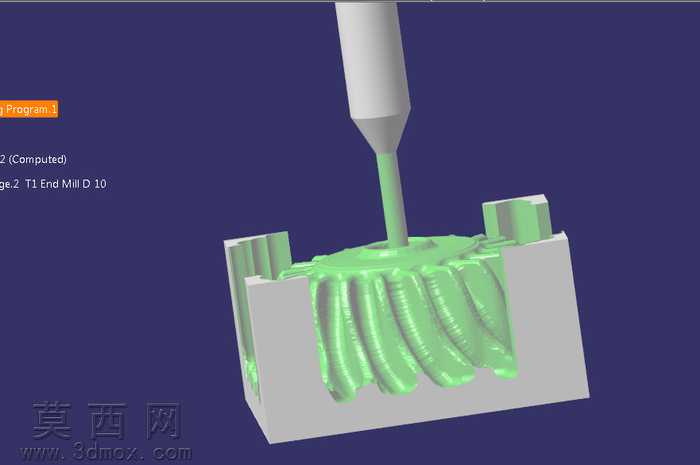

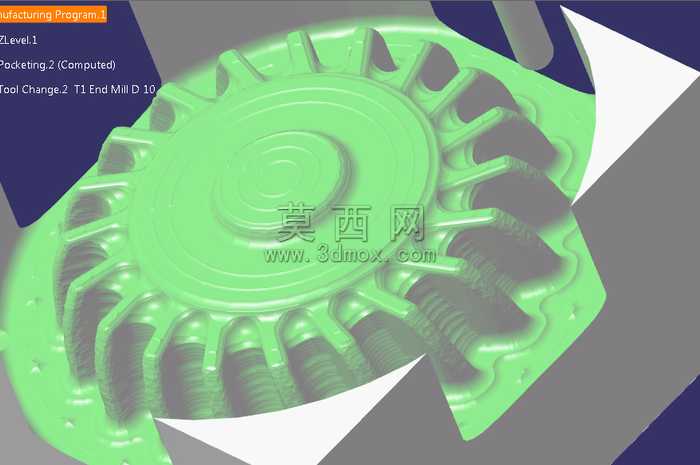

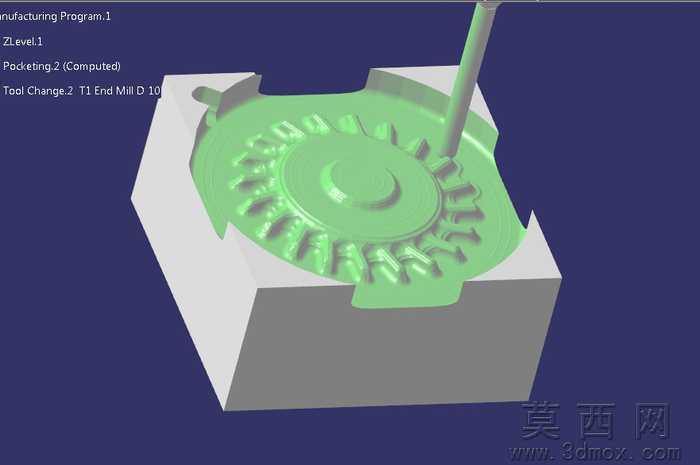

本作品围绕整体叶盘类复杂曲面零件的数控加工流程完成三维工艺设计，依托三维建模环境完成零件加工全流程的刀路规划与仿真验证。设计初期首先完成零件毛坯与成品模型的几何特征提取，识别出零件中心回转基体、周向均匀分布的扭曲叶片、叶片间封闭流道型腔三类核心加工特征，针对不同特征的加工余量分布、曲面曲率变化、刀具可达性制定分层加工策略。粗加工阶段选用D10立铣刀执行型腔开粗工序，采用跟随工件周边的环切走刀方式，设置合理的每层切削深度与步距参数，快速去除叶片间流道区域的大余量材料，同时在叶片曲面周边预留均匀的半精加工余量，避免粗加工过程中出现刀具负载突变、过切损伤零件基体的问题。半精加工阶段针对叶片扭曲曲面与流道过渡区域进行余量均匀化处理，优化刀轴矢量方向，使刀具侧刃与叶片曲面保持贴合的切削角度，减少精加工阶段的余量差，保证后续精加工的切削负载稳定。精加工阶段分别针对叶片型面、流道底面、零件外缘轮廓设置对应的刀路参数，叶片型面加工采用螺旋走刀方式减少接刀痕迹，保证曲面的加工光洁度与轮廓精度，流道底面加工采用平行走刀方式保证底面平面度，外缘轮廓采用轮廓铣方式保证外形尺寸精度。整个设计过程同步完成加工碰撞与过切检查，模拟刀具在加工过程中的运动轨迹，验证夹具、刀具、零件毛坯之间不存在干涉碰撞，同时生成适配加工场景的数控代码，代码中包含刀具换刀指令、主轴转速、进给速度、切削液开关等完整加工指令，可直接导入对应加工设备完成零件的实际加工生产，整个工艺设计充分考虑了复杂曲面零件加工的工艺难点，在保证加工精度的前提下尽可能提升加工效率，减少不必要的空刀行程与刀具损耗。
