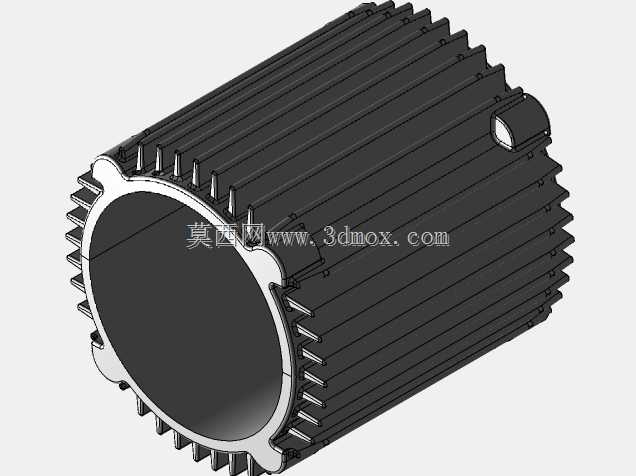

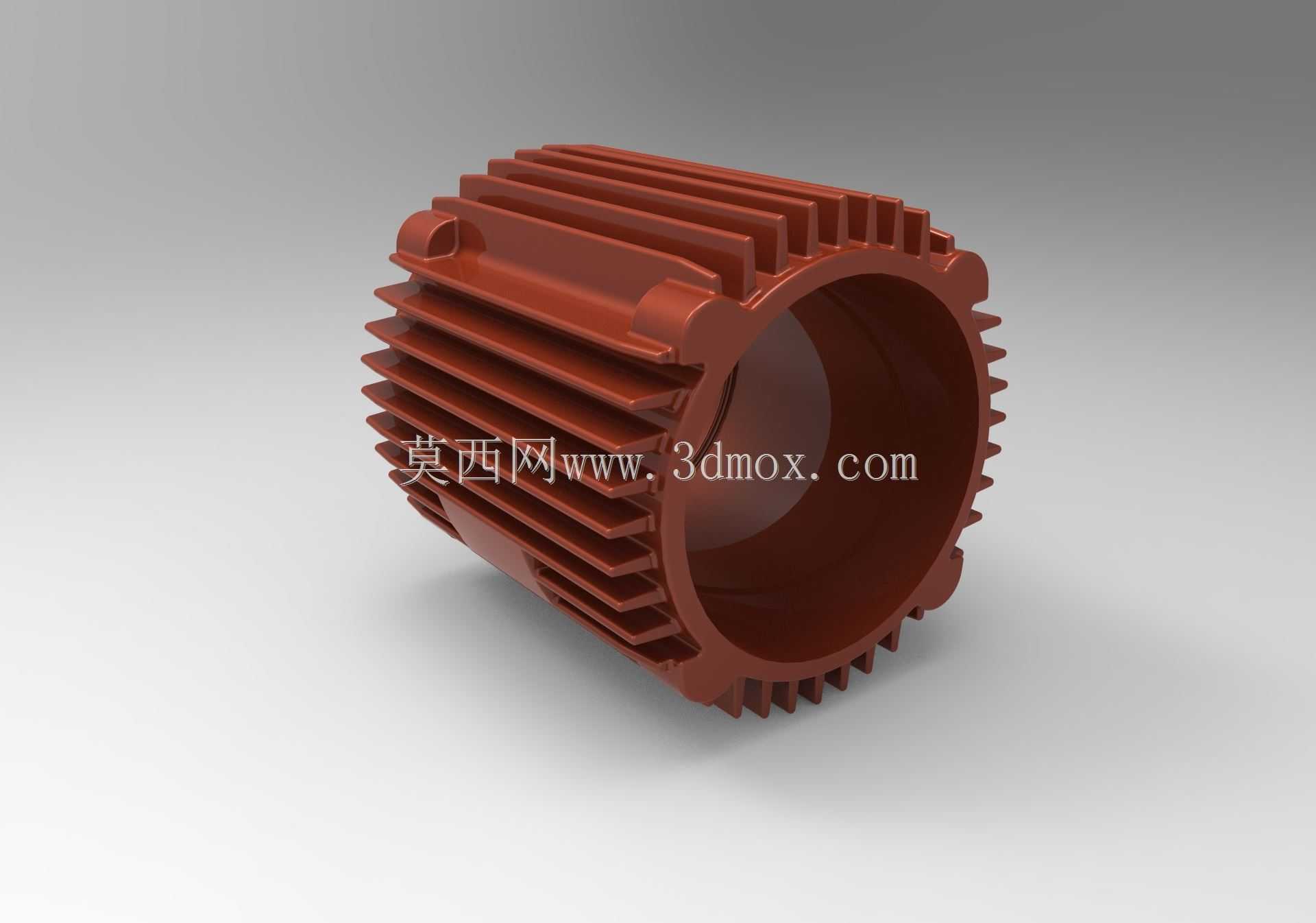

砂型铸造带散热筋电机壳体结构

该铸件为电机配套的核心壳体部件，采用砂型铸造工艺成型，是泵体、通用工业电机、小型工业传动设备中承载定子绕组、支撑两端端盖的核心结构件，在整机运行中承担着结构支撑、热量导出、防护内部核心电磁部件的多重作用。在实际工业应用场景中，这类壳体广泛适配中小型异步电机、液压泵配套驱动电机、小型工业设备专用动力单元，可在常规车间环境、轻度粉尘工况下稳定使用，为内部电磁组件提供可靠的物理防护，避免运行过程中外界杂物、水汽侵入绕组造成绝缘失效。从产品功能特性来看，壳体外圆周均匀排布的轴向散热筋是核心功能结构，筋条沿壳体轴向贯通布置，既能够大幅提升壳体与空气的接触换热面积，在电机运行过程中快速将定子铁芯传导至壳体的热量散发到周边空气中，避免绕组温升过高导致绝缘老化加速，同时径向延伸的筋条也相当于加强筋结构，能够在不显著增加壳体壁厚、控制铸件整体重量的前提下，大幅提升壳体的径向结构强度，降低铸件在铸造冷却、后续机加工、整机装配过程中出现圆度变形的概率，保障壳体内部腔体的尺寸精度，为定子铁芯的压装提供稳定的尺寸基准。从设计思路层面，该壳体采用一端带限位凸台、另一端带端盖安装齿边的结构形式，腔体内部预留均匀的壁厚，既满足砂型铸造的工艺拔模斜度要求，避免铸造过程中出现浇不足、冷隔、缩松等缺陷，也为后续的内孔精镗、两端安装止口车削预留了合理的加工余量；外表面的散热筋采用等间距排布，筋条高度从安装端到非安装端保持一致，兼顾散热效率与铸造脱模的便利性，壳体两端预留的安装凸耳结构可直接适配整机的安装固定需求，无需额外焊接安装支架，减少后续加工工序。在外形尺寸与安装边界层面，该壳体的腔体直径适配常规中小型功率电机的定子铁芯外径，轴向长度可覆盖对应功率等级电机的铁芯叠厚需求，两端的安装齿边均匀分布安装孔位，可与标准规格的电机端盖直接匹配安装，外圆散热筋的最大外径控制在常规同功率电机的安装尺寸范围内，可直接替换同规格的压铸电机壳体适配原有整机安装空间，无需调整配套设备的安装位尺寸；壳体壁厚均匀过渡，在安装凸台、散热筋根部均设置合理的铸造圆角，避免应力集中导致的铸件开裂，同时也能减少机加工过程中的刀具冲击损耗，提升后续加工的良率。
