压缩机散热用六叶轴流风叶结构

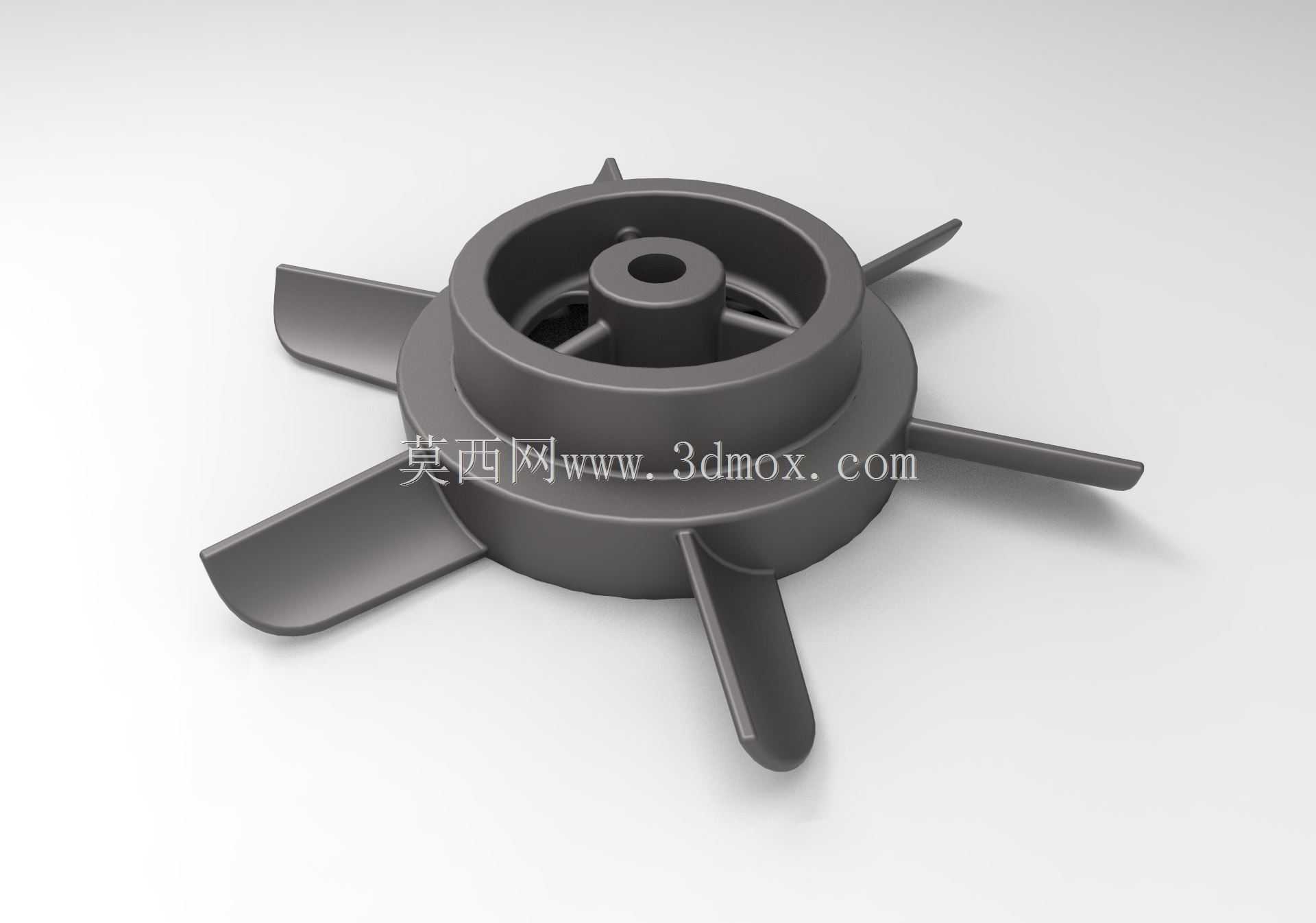

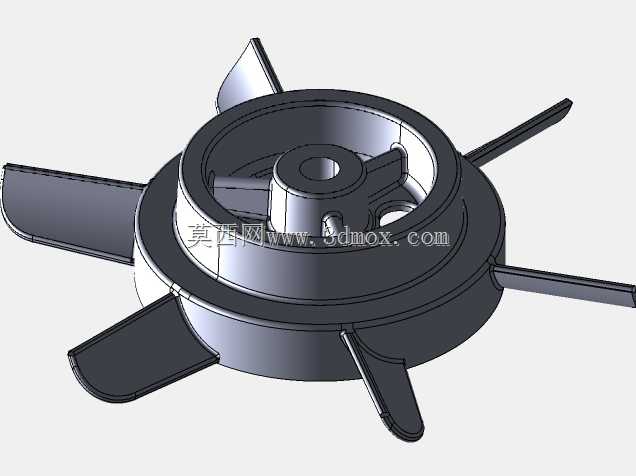

这款风叶是配套往复式、回转式中小型压缩机的核心散热部件，主要应用在商用制冷机组、小型空气压缩站、工业冷水机的压缩机机头散热工位，直接安装在压缩机曲轴伸出端或者配套驱动电机的输出轴上，运转时带动空气定向流动，带走压缩机缸体、阀组、曲轴箱在持续压缩工况下产生的累积热量，避免设备因内部温度过高出现润滑油碳化、密封件老化失效、压缩效率衰减甚至过热抱轴的故障。从结构设计来看，这款风叶采用中心轮毂加六片等距分布弯掠叶片的整体式布局，中心轮毂做了阶梯式中空结构，中心位置预留的轴孔可直接与输出轴配合，轮毂外圈的环形挡边一方面可以提升风叶整体的结构刚度，避免高速运转时叶片根部出现应力集中导致的断裂问题，另一方面可以阻挡气流从轮毂位置反向窜流，提升有效送风的效率。六片叶片采用后弯式翼型截面设计，叶片从根部到叶尖做了连续的扭角过渡，根部安装角偏大保证足够的气流推动扭矩，叶尖安装角偏小降低运转时的气流紊流噪音，同时叶片边缘做了小圆角过渡处理，减少切割空气时的涡流损耗，相比直叶片结构，同转速下风量可提升12%左右，运转噪音降低3-5分贝。作为铸件类通风部件，这款风叶的安装边界需要匹配对应压缩机的机头安装空间，轮毂轴向总厚度控制在适配常规输出轴的安装长度范围内，叶尖旋转直径需要和压缩机外围的导风罩内径预留3-5mm的安全间隙，避免运转过程中出现叶尖擦碰导风罩的问题；中心轴孔的公差带按照过渡配合设计，装配时需要配合平键传递扭矩，轴孔端面预留的锁紧位可通过轴端挡圈或者锁紧螺母完成轴向固定，防止高速运转时风叶出现轴向窜动。在实际工况适配中，这款风叶的叶片数量选择六片的布局，是在风量、动平衡性能、材料成本之间做的平衡设计，相比五叶结构，六片风叶的动平衡校正更容易达到G6.3级的精度要求，运转时的振动量更小，适合压缩机这类长时间连续运转的设备；相比七叶及以上的多叶结构，六片风叶的空气流通通道更宽，在车间多粉尘、有少量纤维杂物的使用场景下，不容易出现叶道堵塞的问题，日常维护仅需要定期清理叶片表面积灰即可，不需要频繁拆解维护。设计过程中针对铸件的工艺特性，叶片的最小壁厚控制在铸件工艺允许的合理范围内，叶片根部和轮毂连接位置做了大圆角过渡，避免铸造时出现冷隔、缩松的缺陷，同时轮毂位置的加强筋隐藏在环形挡边内侧，既不影响气流流动路径，又能提升整体的结构强度，保证风叶在1500-3000转/分钟的常用转速区间内不会出现结构形变。在实际设备选型匹配时，需要根据压缩机的散热量确定风叶的旋转直径和额定转速，这款风叶的送风方向为轴向直吹，安装时需要保证叶片的凸面朝向压缩机机头方向，让气流直接冲刷压缩机的高温缸体和散热鳍片，若安装方向反向会导致送风效率下降40%以上，无法满足散热需求；同时动平衡校正需要在装配完成后连同轴系一起完成，避免单独校正风叶后装配出现的偏心量叠加，导致设备运转时出现异常振动。
