立式液压压合加工设备三维结构设计

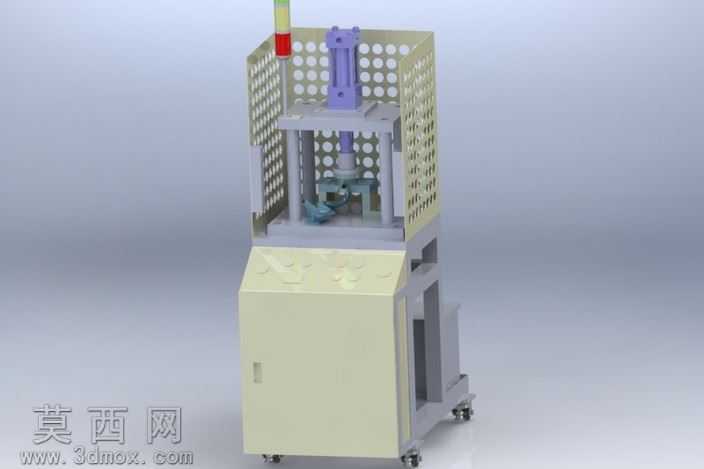

本作品为立式液压压合加工设备的三维数字化设计模型，建模过程严格遵循机械设计规范，完整还原了设备从执行端到机架底座的全层级结构。模型搭建阶段优先梳理设备功能逻辑，将整体结构划分为液压执行单元、安全防护单元、操作控制单元、机架支撑单元、移动转运单元五大模块，各模块间的装配关系完全匹配实际设备的安装公差要求，运动部件预留了合理的活动间隙，可直观模拟压头的上下往复压合作业行程。渲染阶段针对不同部件的材质特性做了区分处理：上部液压油缸采用金属哑光漆材质，还原缸体铸铁件的厚重质感；外围安全防护网采用冲孔金属板材质，通过半透明材质参数设置，既体现防护网的镂空结构特征，又不遮挡内部作业区域的结构展示；下部电气柜体采用米白色冷轧板喷塑材质，表面添加细微的磨砂纹理，还原工业机柜的真实表面质感；底部脚轮采用橡胶与金属结合的材质，区分滚轮的耐磨橡胶层与支架的镀锌金属质感；顶部三色警示灯采用红、黄、绿三色半透明材质，模拟指示灯的透光效果。结构设计上，机架部分采用5毫米厚板材焊接成型，建模时还原了焊接机架的内部加强筋布局，保证机架结构的刚性展示；操作台面设置了符合人体工学的操作按钮布局，防护网采用三面围合设计，在设备正面预留上下料开口，兼顾作业安全与操作便利性；底部配置万向脚轮与可调支撑脚，既满足设备的车间转运需求，又可在固定作业时通过支撑脚调平设备，避免压合作业时设备晃动。设计思路围绕小型液压压装设备的通用作业需求展开，将液压动力单元集成于下部柜体内部，上部作业区域预留工装安装位，可适配不同压装工装完成零件压合、铆接、成型等加工作业，整体结构紧凑，空间利用率高，符合小型工业加工设备的布局设计逻辑，模型完整呈现了液压类加工设备的典型结构特征，可作为液压设备结构设计、教学演示的参考三维载体。
