九缸星形航空活塞发动机结构设计

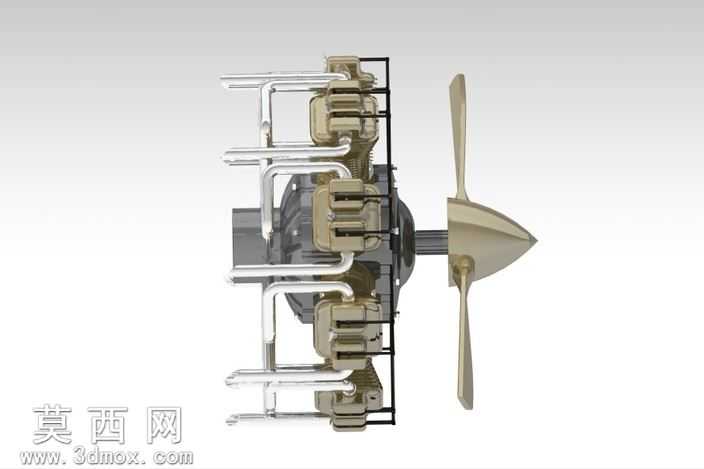

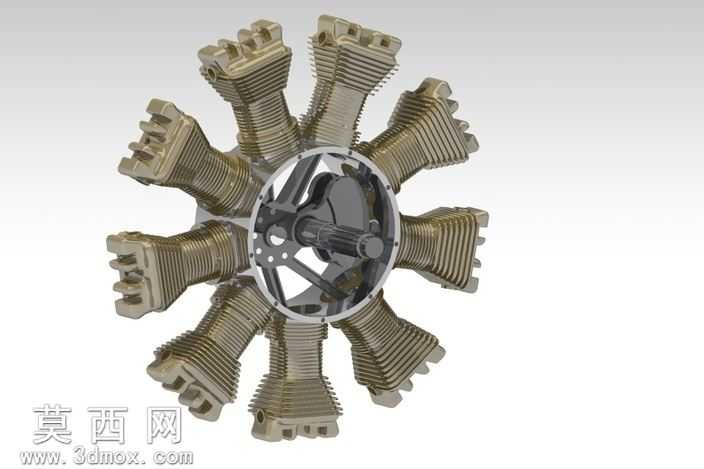

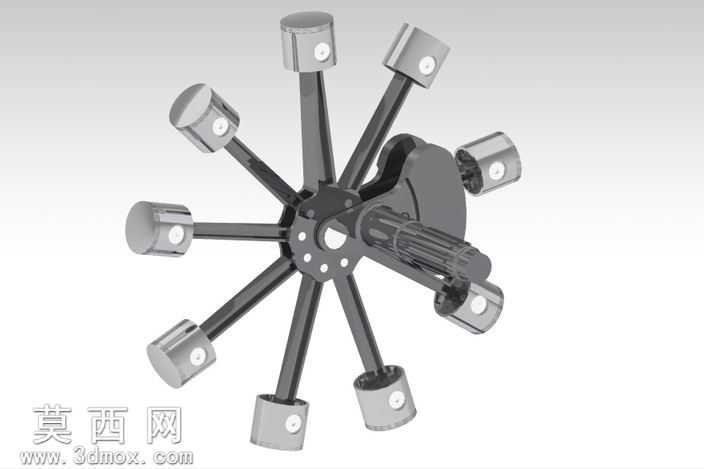

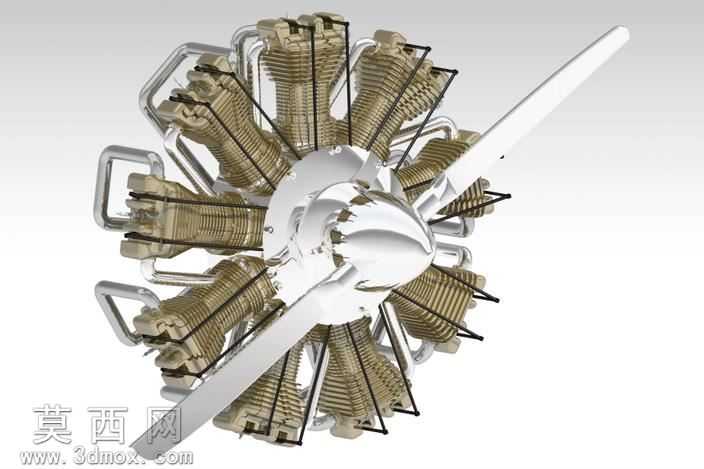

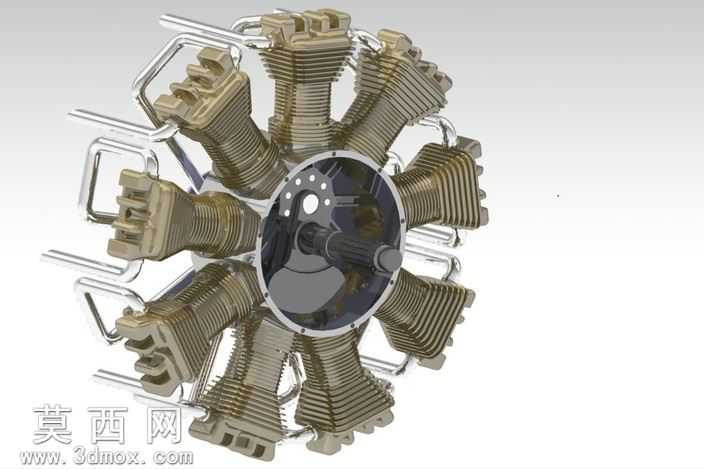

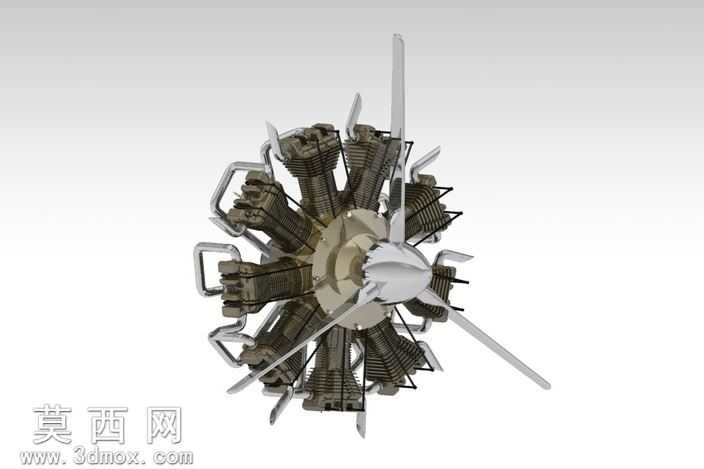

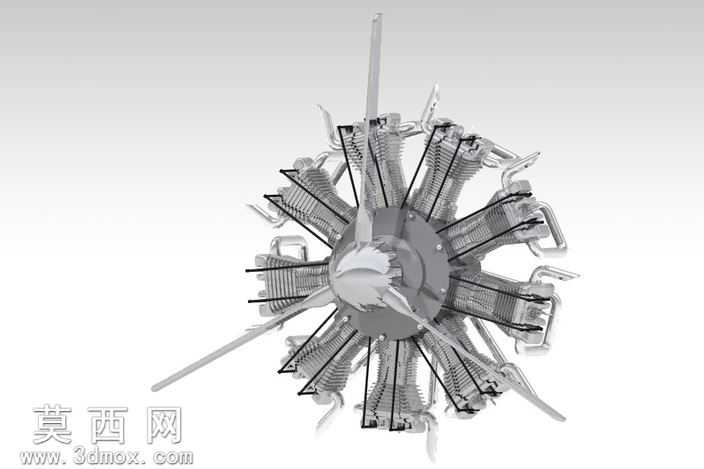

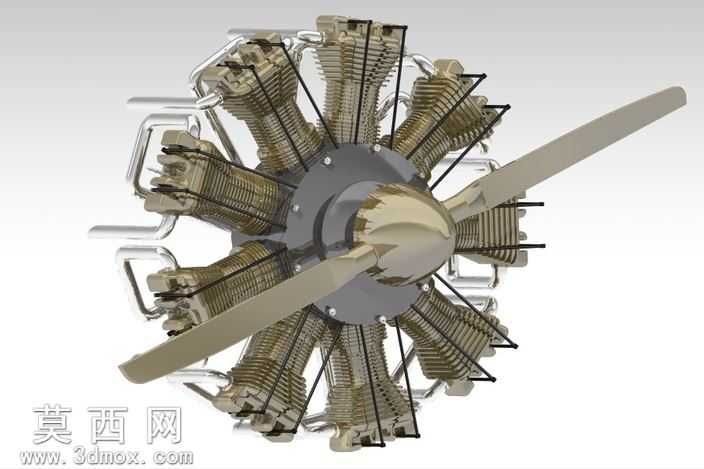

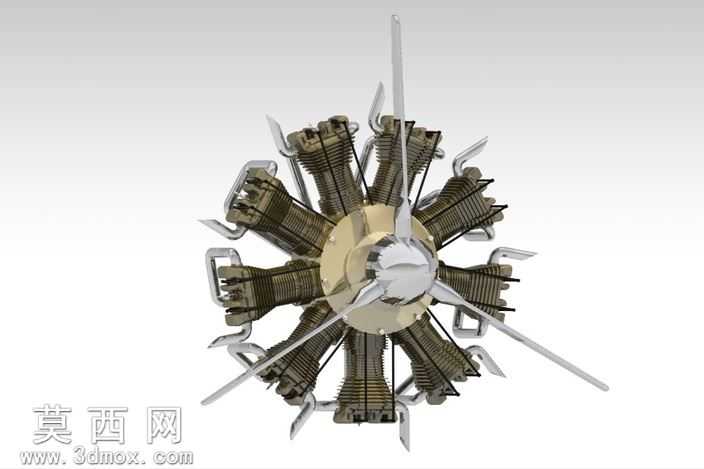

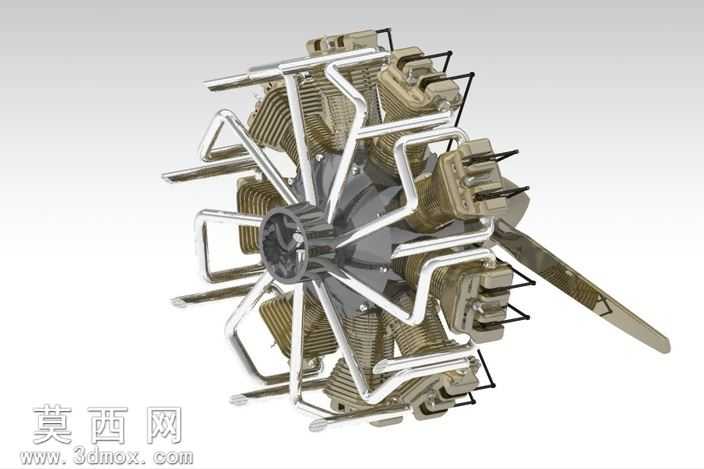

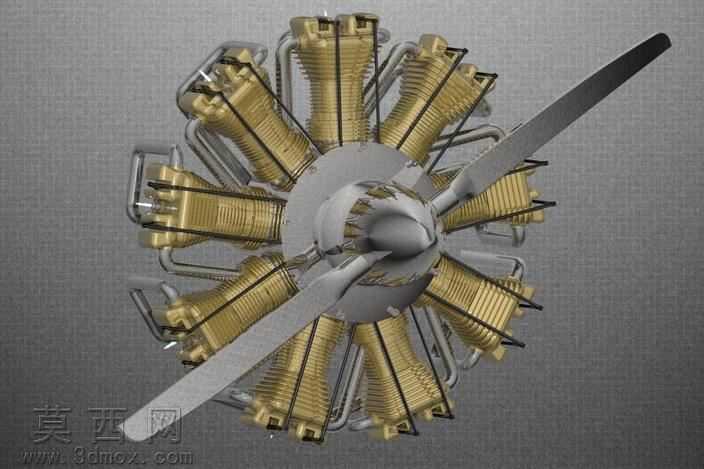

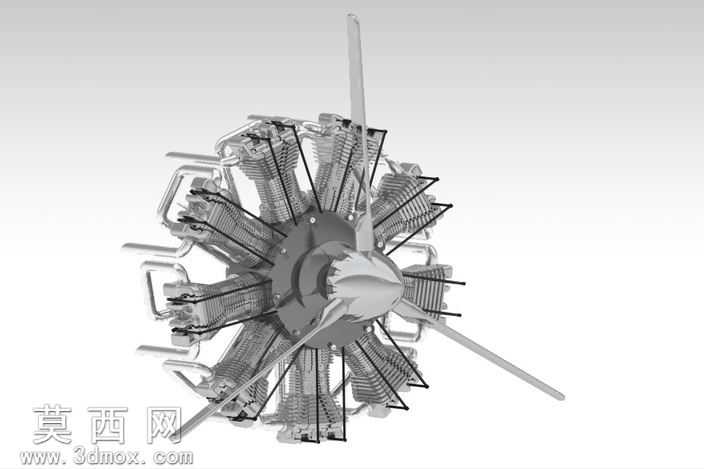

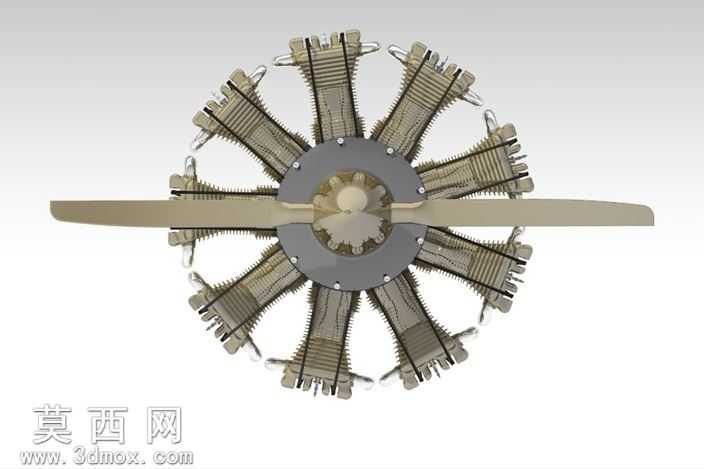

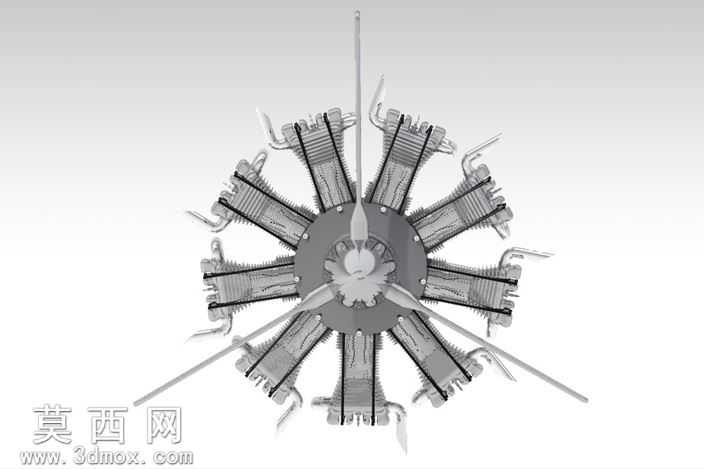

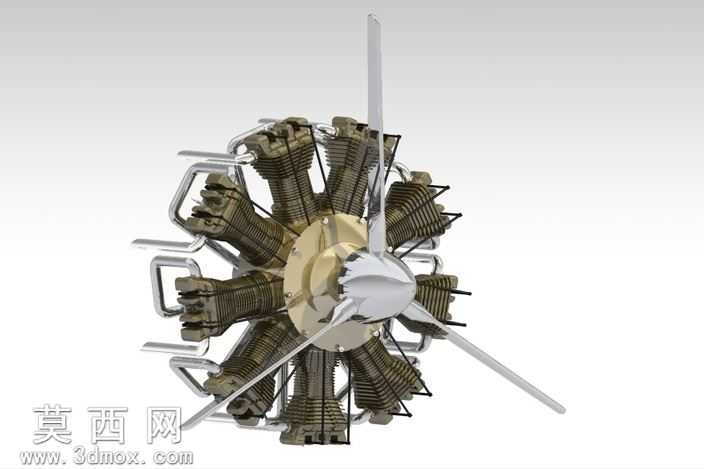

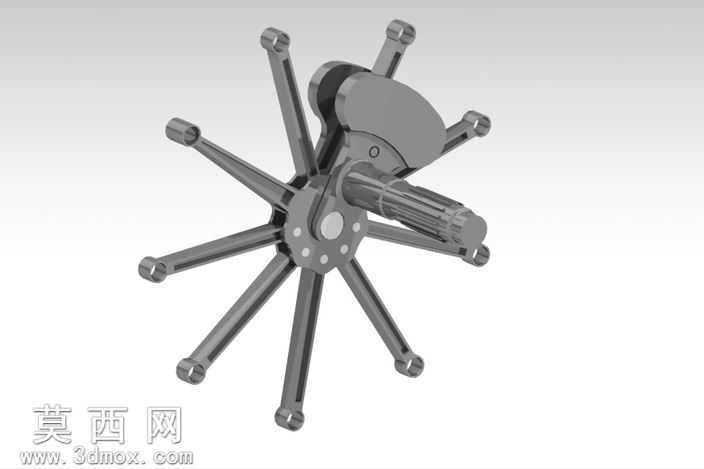

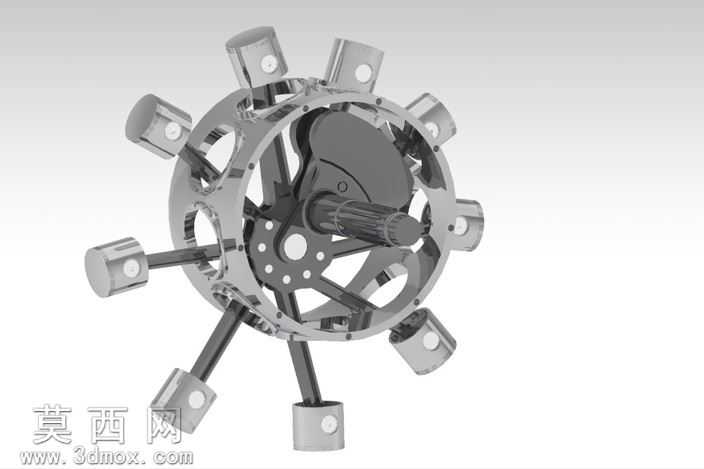

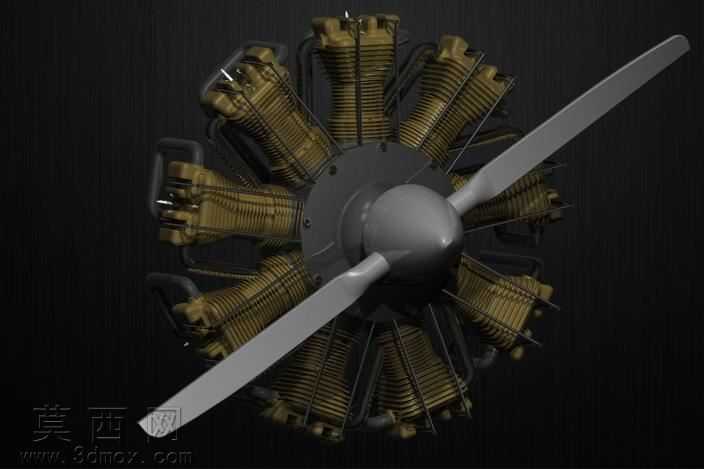

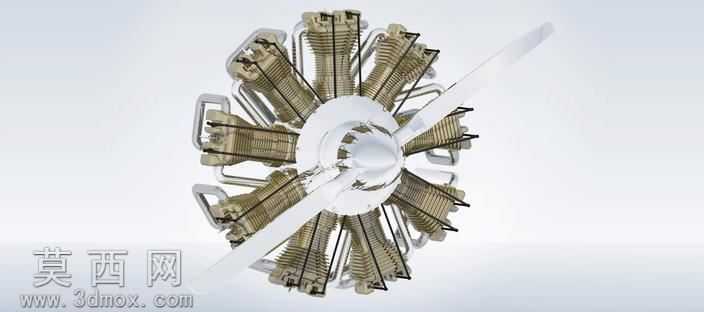

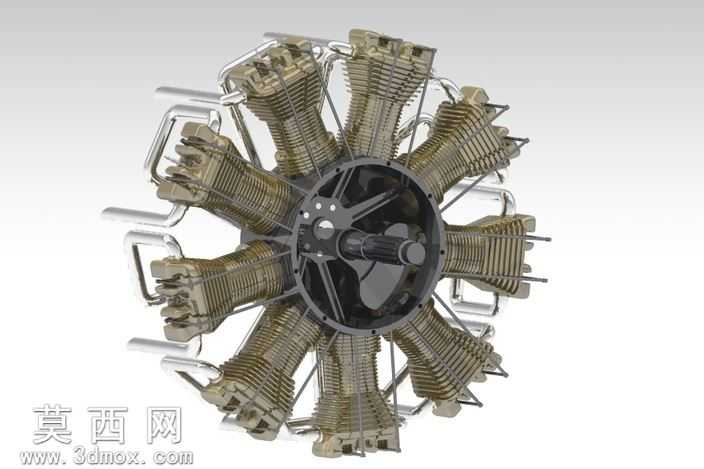

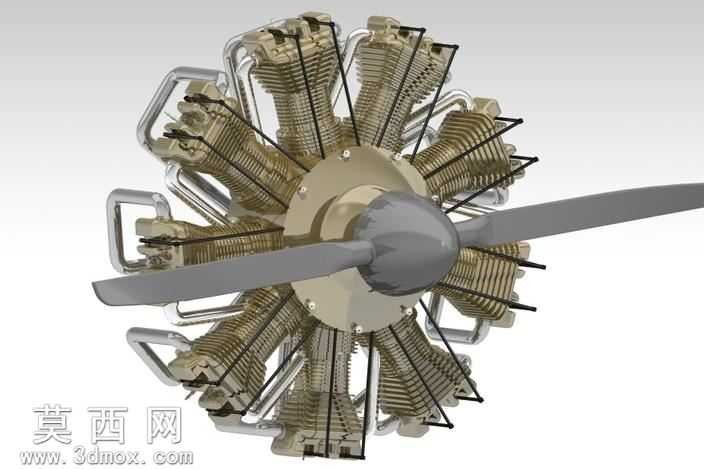

本作品为九缸星形航空活塞发动机三维建模设计，整体采用经典的单排径向星形布局，九个气缸以曲轴轴线为中心呈等角度圆周均匀排布，前端集成双叶定距螺旋桨结构，完整还原了风冷星形活塞发动机的核心机械构造。建模过程中首先以曲轴输出端为全局坐标原点，确定中心曲轴箱的基准定位，通过参数化草图绘制各气缸的中心分布轨迹，保证相邻气缸夹角为40度，实现整圈布局的对称均衡。中心曲轴部分采用多曲拐错角结构设计，匹配九个活塞的往复运动相位，通过连杆机构的运动仿真验证，确保各气缸活塞的行程、上下止点位置完全一致，避免运动干涉。气缸组件采用分体式建模逻辑，单独构建散热鳍片、气门机构、火花塞安装位等细节，散热鳍片沿气缸外壁轴向等距排布，还原风冷发动机的散热结构特征，每缸的进排气门、摇臂、推杆结构均按照真实星形发动机的配气机构逻辑做了等比例还原，保证结构的合理性。前端螺旋桨采用流线型翼型截面建模，桨叶从根部到梢部做了渐变扭角设计，桨毂与曲轴前端的连接法兰、锁紧结构均做了细节呈现，还原螺旋桨与动力输出端的连接关系。材质渲染阶段，曲轴箱、气缸散热鳍片采用铸铝哑光金属材质，活塞、连杆、曲轴等运动部件采用抛光钢材材质，螺旋桨桨叶采用航空铝合金拉丝质感，气门弹簧、固定螺栓等小零件采用发黑处理的钢材质感，不同材质的粗糙度、金属度参数做了区分调整，提升模型的真实感。整体建模过程严格遵循星形发动机的机械设计逻辑，所有配合面均预留了合理的装配间隙，各部件的装配层级清晰，既完整呈现了星形发动机径向排布的紧凑结构优势，也还原了风冷活塞发动机的典型构造特征，可用于航空动力结构教学、发动机原理演示等场景。
