家装地暖系统黄铜分集水器结构设计

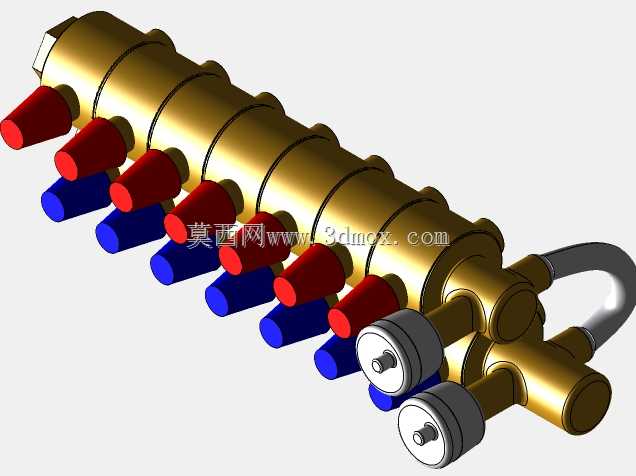

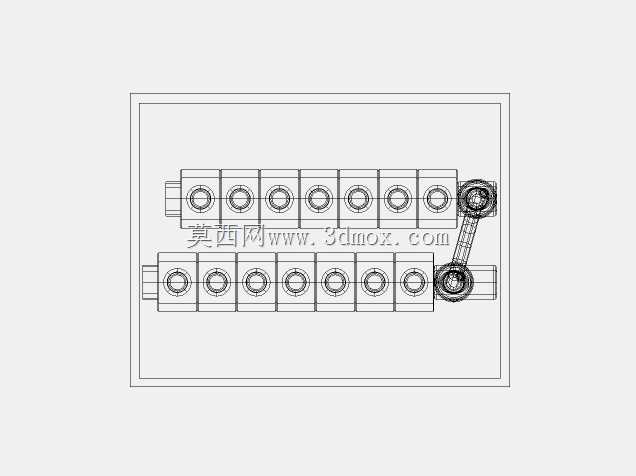

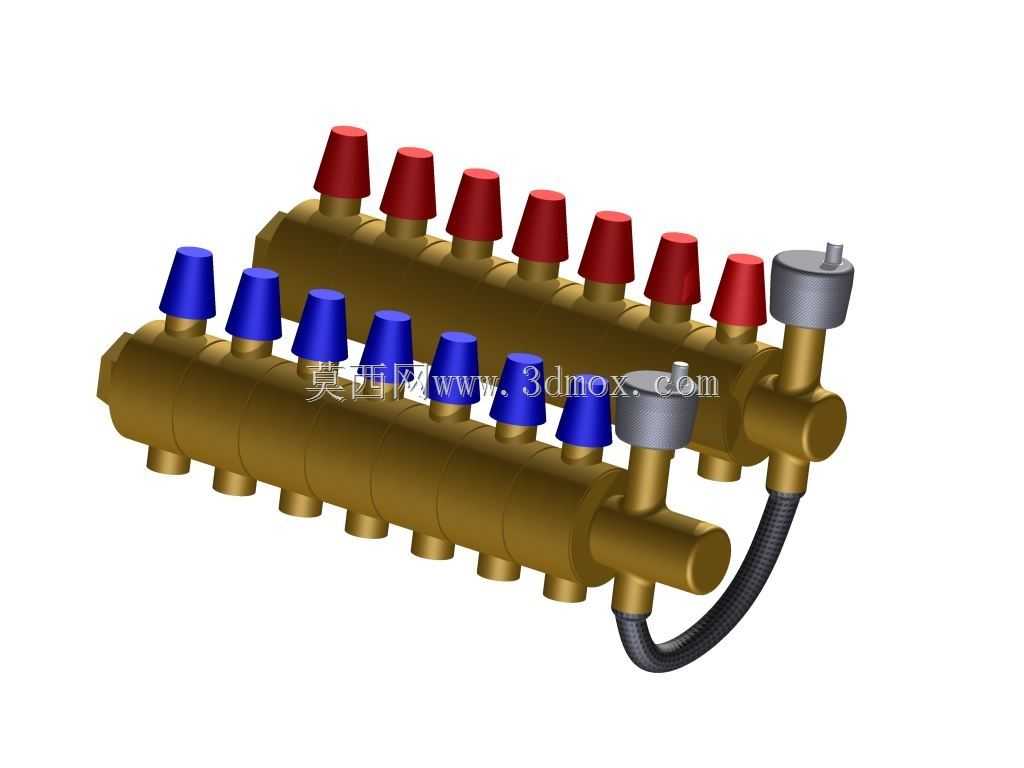

这款分集水器是家装低温地板辐射采暖系统中的核心水路分配部件，主要应用于住宅、小型商用空间的地暖水系统管控场景，承担着将采暖主管道输送的热水均匀分配到各个独立地暖环路，同时收集各环路回水完成循环的核心作用，是平衡各采暖区域水流量、保障室内采暖温度均匀的关键配件。产品整体采用一体式黄铜锻压成型的主杠结构，分为供水、回水两根平行布置的主阀体，供水主杠对应每一个支路都配置了独立的流量调节旋钮，回水主杠对应支路配置了截止式调控旋钮，不同颜色的旋钮帽可以快速区分供回水支路，避免安装调试阶段出现管路接反的问题。主杠端部预留了自动排气阀与排污阀的安装接口，能够在系统运行过程中自动排出管路内积存的空气，避免气堵造成的局部环路不热问题，同时也方便后期维护时排空管路内的存水、冲刷沉积的管路杂质。在设计思路上，这款分集水器充分考虑了家装场景的安装适配性，主杠采用等间距支路接口布局，每个支路接口的中心距保持统一尺寸，能够适配市面上绝大多数标准规格的地暖管材接头，安装时不需要额外调整接口位置，降低现场施工的适配难度。整体外形采用紧凑式并排布局，两根主杠通过端部的连接支架固定为整体结构，安装时只需要固定两端的支架点位即可完成主体固定，整体安装占用的竖向与横向空间经过优化，能够适配常见的家装地暖分集水器安装箱体的尺寸边界，不需要额外扩大预留的安装槽位。每个支路的调节旋钮都采用防滑的锥型外形设计，手动调节时不需要借助额外工具，就可以轻松完成流量大小的调整，旋钮顶部预留了标识位，方便调试完成后标记对应支路的供暖区域，后期用户自行调整时可以快速对应到目标房间的环路。主阀体的流道经过等阻设计，各个支路的水流阻力保持一致，避免近端支路水流量过大、远端支路流量不足导致的室内温差问题，保障整个采暖区域的温度均衡性。连接部位的密封结构采用硬密封加密封圈的双重密封设计，能够长期耐受采暖系统的水温变化与水压波动，降低长期使用过程中出现渗漏的概率。
