DIN967半圆头带垫十字槽螺钉三维建模作品

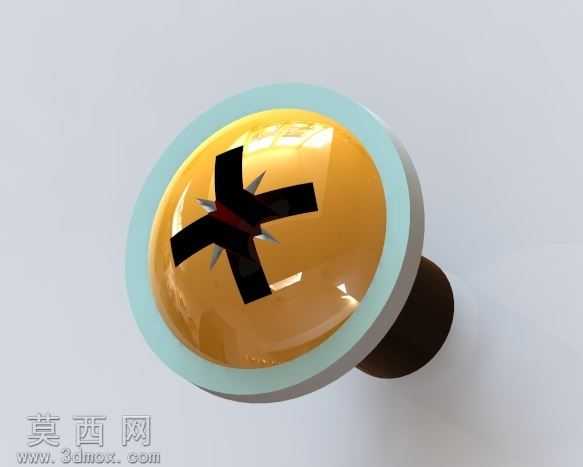

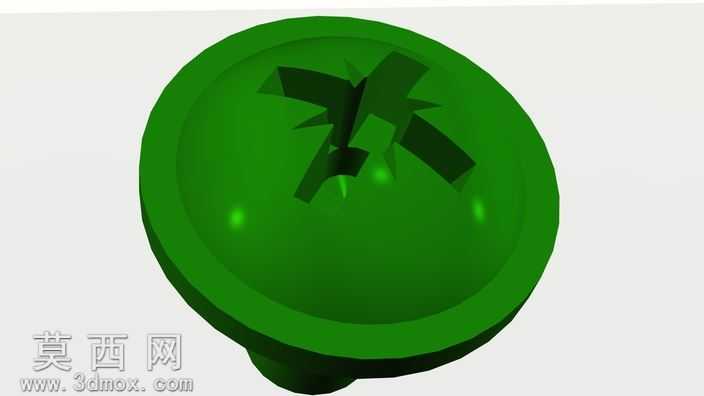

本作品为符合DIN967标准的半圆头带垫十字槽螺钉三维建模成果，建模过程严格遵循德标紧固件的尺寸规范，对螺钉的各个结构细节进行了精准还原。建模阶段首先通过草绘绘制螺钉头部的半圆轮廓、自带垫圈的环形截面以及杆部的圆柱轮廓，采用旋转特征生成螺钉的主体基础结构，随后在头部端面绘制十字槽的截面轮廓，通过拉伸切除特征加工出标准规格的十字驱动槽，确保槽型尺寸与对应旋具的匹配精度，杆部末端根据标准要求做了合理的倒角处理，避免装配过程中出现刮蹭问题。材质设置环节分别对金属本体做了差异化的材质表现，其中一款采用镀锌亮面金属材质，调整材质的反射率、粗糙度参数，模拟镀锌紧固件表面光亮且带有轻微环境反射的质感，另一款采用镀彩锌的红棕色调金属材质，还原不同表面处理工艺下的螺钉外观效果，两款模型均添加了符合工业产品展示逻辑的环境光照，通过主光源、补光与轮廓光的搭配，清晰呈现螺钉头部的曲面弧度、垫圈的平整端面以及十字槽的内部结构，让模型的结构细节一目了然。结构设计上完整还原了该款螺钉自带集成垫圈的特征，相比普通半圆头螺钉，集成式垫圈能够增大螺钉头部与被连接件的接触面积，降低连接面的压强，避免紧固过程中损伤被连接件表面，同时十字槽的驱动结构设计能够提供稳定的旋拧受力点，降低旋拧过程中出现滑牙的概率，适用于多类薄板件、电器壳体、轻工产品的装配紧固场景。建模过程中对所有过渡圆角、边缘倒角都做了符合加工工艺的处理，没有出现尖锐的不合理棱角，模型的几何拓扑结构规整，无破面、重叠面等建模缺陷，可直接用于装配模拟、工程出图、产品渲染展示等多类场景，能够帮助机械设计人员快速完成紧固件的调用装配，也可作为紧固件相关教学演示的直观模型素材，清晰展示该款标准螺钉的外形特征与结构特点。
