五十米乘三十米带桁架承重屋顶场馆钢构

该场馆钢结构主要面向中小型室内体育场馆、社区综合运动场地、厂区室内活动场馆等场景的主体结构搭建使用，可作为篮球馆、羽毛球馆、小型综合健身馆的上部承重主体，也可适配需要大跨度无遮挡室内空间的仓储、临时会展等场景的结构选型参考。整套结构以大跨度无中柱设计为核心目标，规避室内空间的立柱遮挡问题，最大化释放场地可用面积，满足体育活动对连续开阔空间的硬性要求。

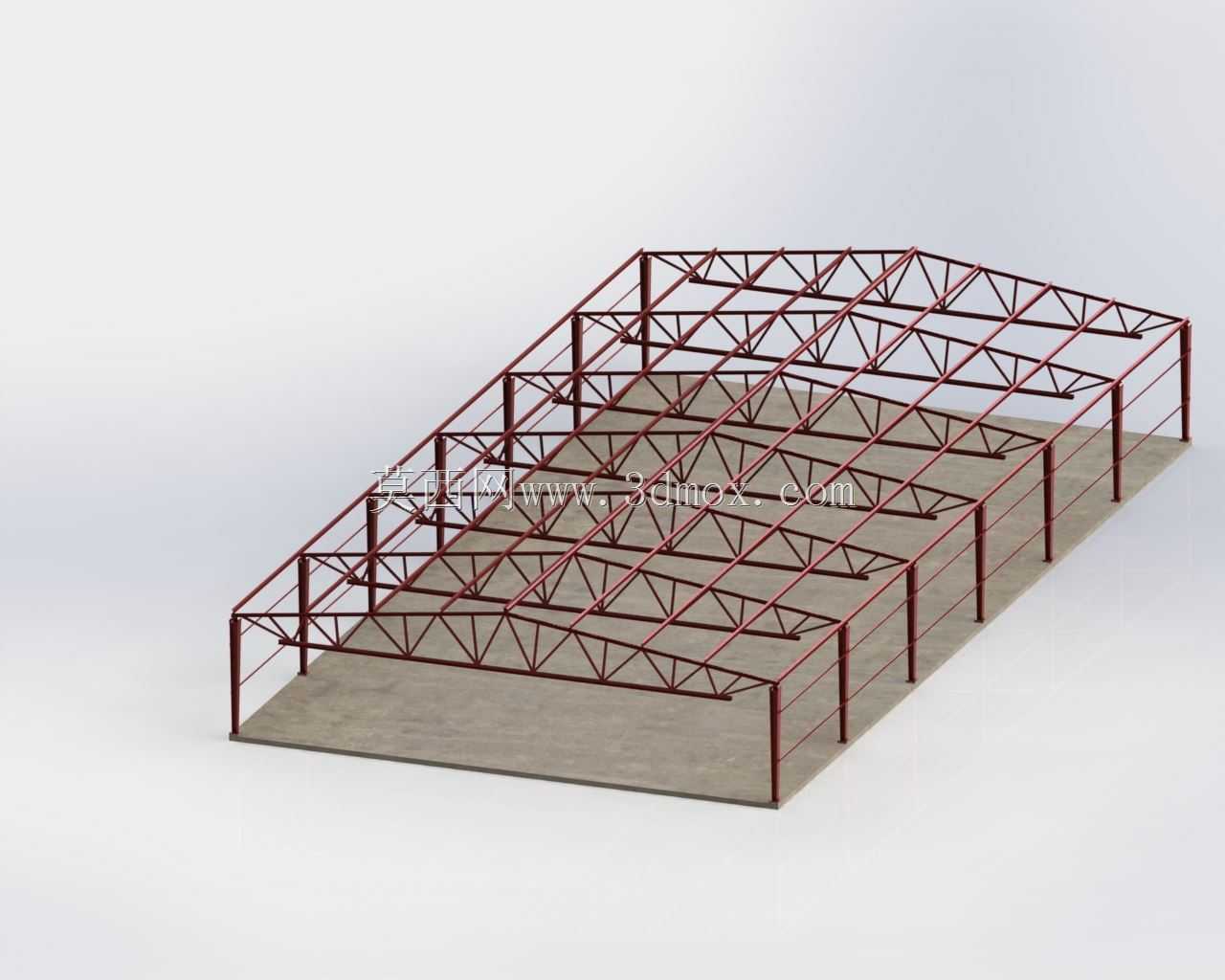

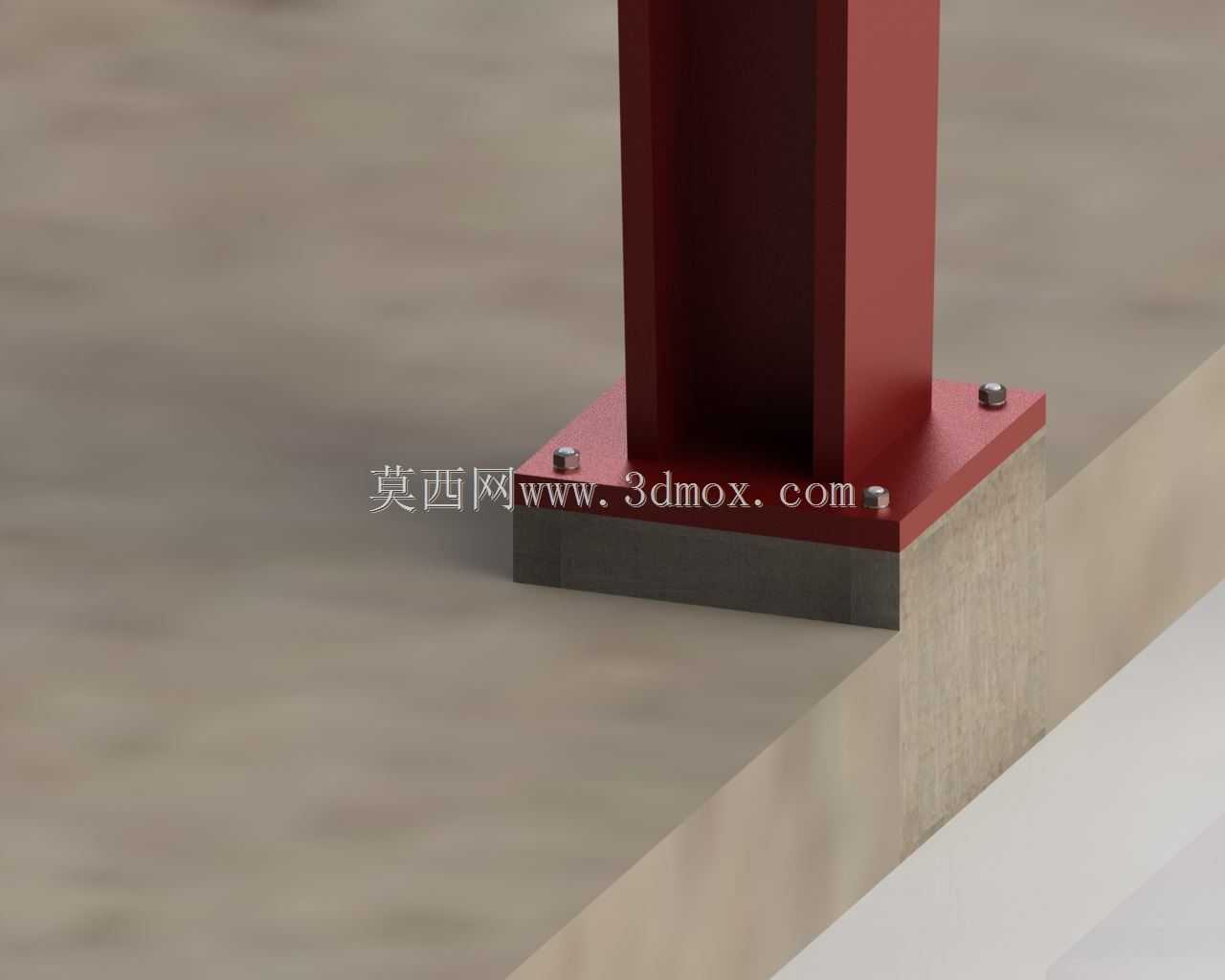

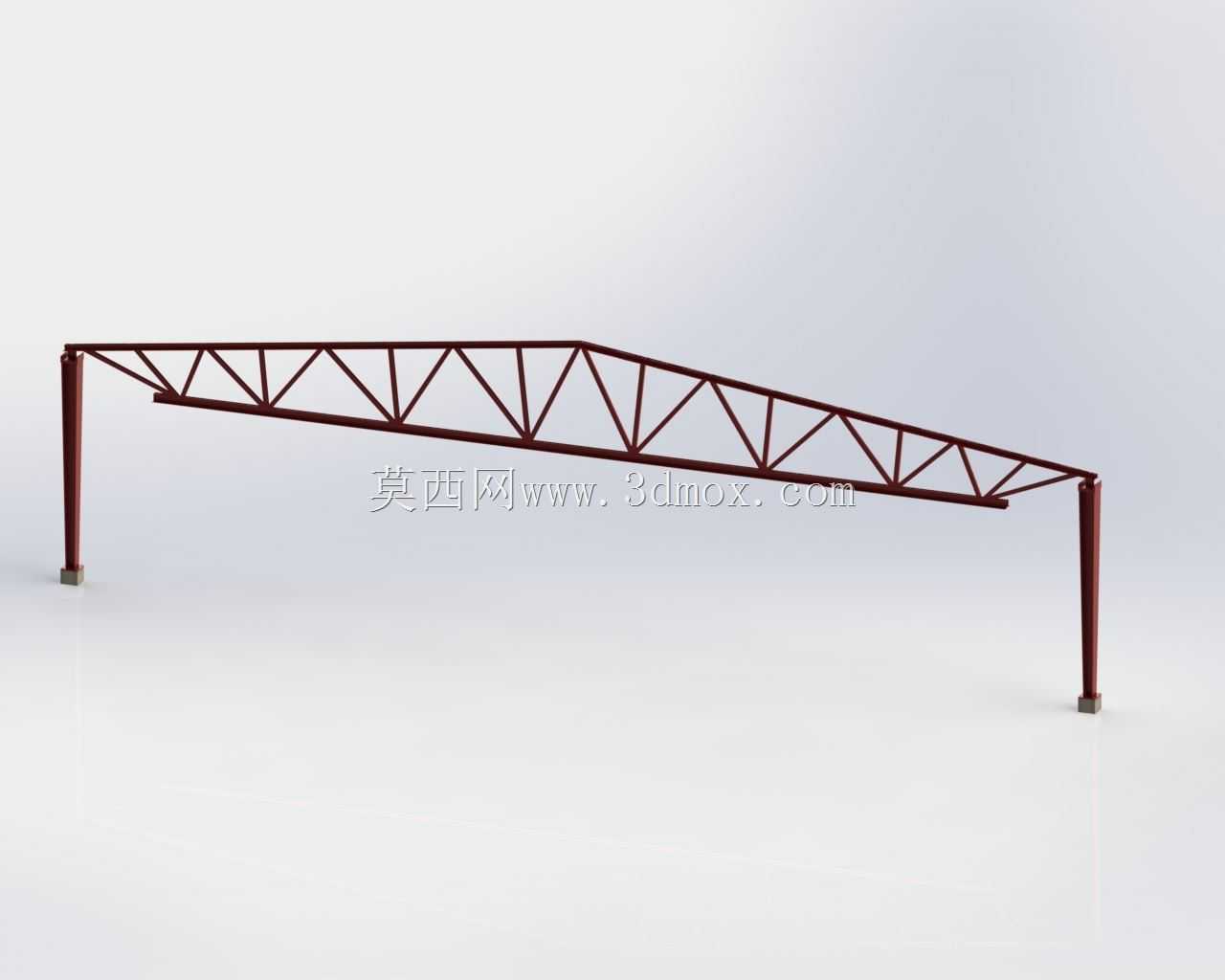

结构整体采用热轧型钢作为主受力构件，竖向承重部分为等间距排布的钢立柱，沿场馆长轴方向双侧对齐布置，立柱底部预设与基础预埋件连接的安装端板，可直接通过螺栓与混凝土独立基础完成锚固，安装边界清晰，现场施工时无需额外做复杂的节点适配。上部屋盖部分采用三角形截面桁架作为主受力梁，桁架沿场馆短轴方向架设，相邻桁架之间通过横向系杆、交叉支撑做刚性连接，形成整体稳定的空间受力体系，可有效承受屋面恒载、雨雪活载以及常规地区的风荷载作用，避免大跨度结构出现下挠失稳的问题。

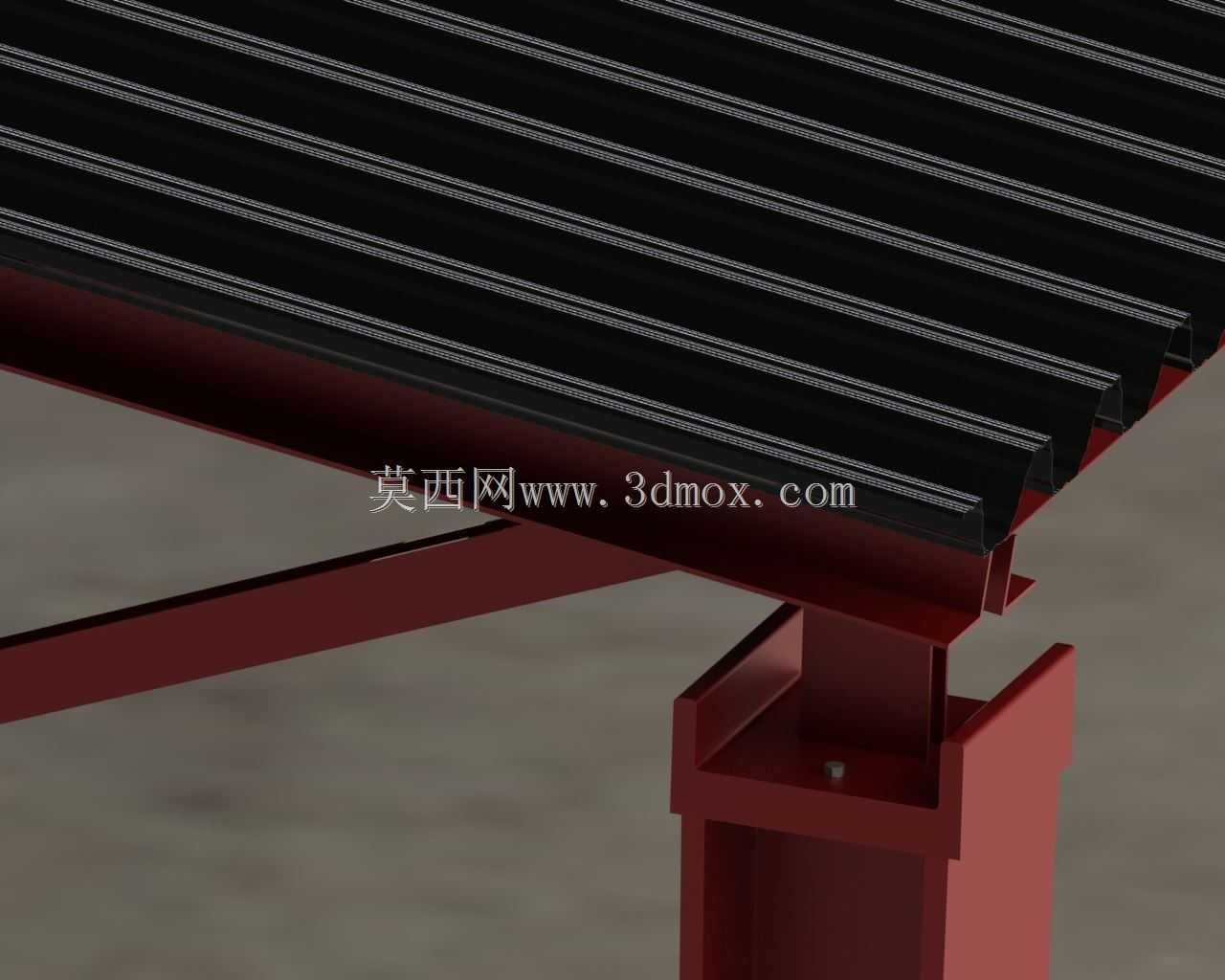

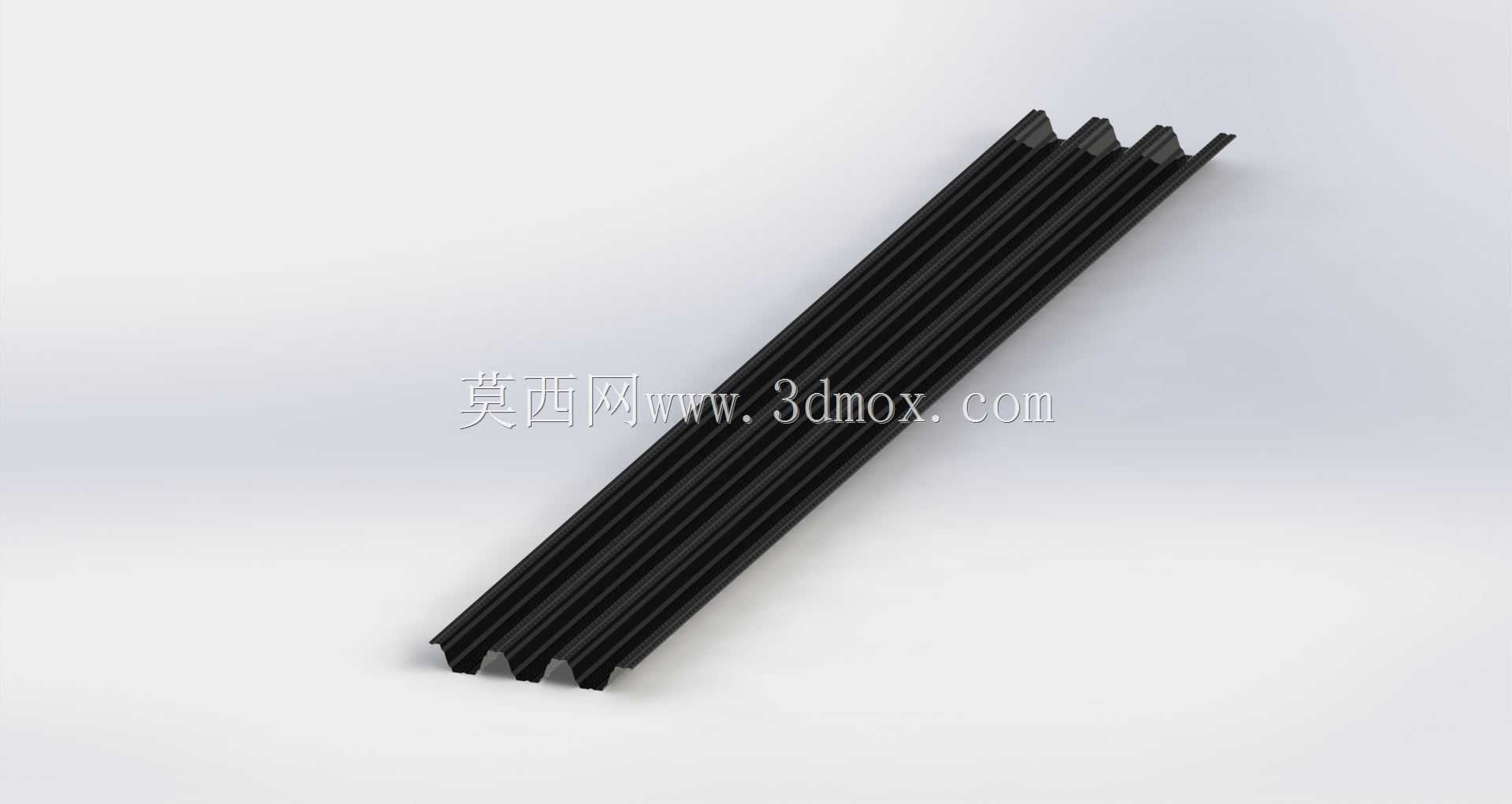

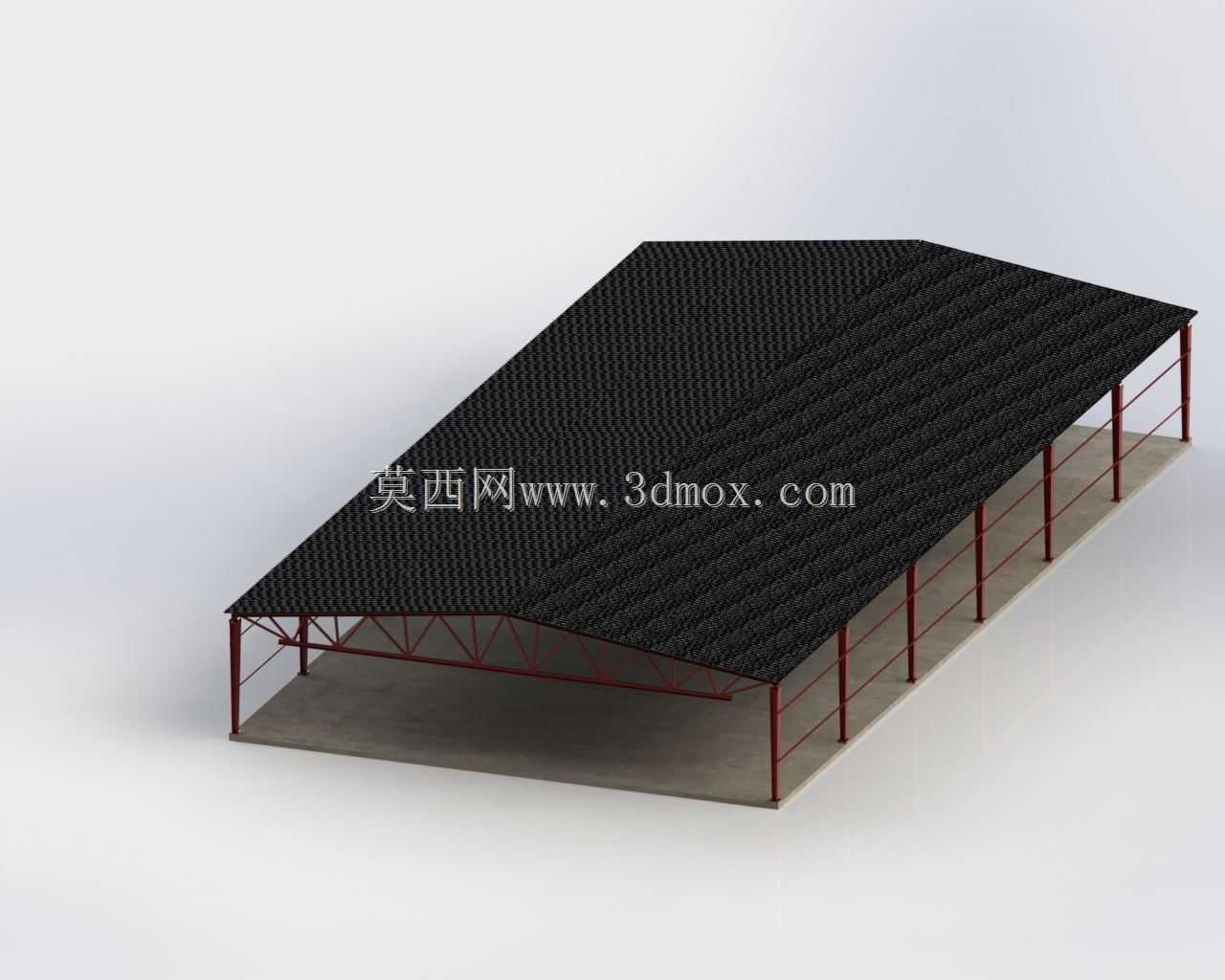

设计过程中优先考虑了现场拼装的便捷性，所有构件节点均采用标准化螺栓连接设计，无需现场做大量焊接作业，可有效缩短施工周期，降低现场施工的技术门槛。桁架的杆件排布经过受力优化，在保证整体承重能力的前提下尽可能减少冗余杆件，控制整体用钢量，降低项目的建设成本。屋面檩条的安装点位在桁架上弦杆处做了预设，后续可直接铺设屋面板、保温层等围护结构，无需额外在主结构上钻孔焊接，避免对主结构受力性能造成损伤。

整套结构的外形尺寸规整，长五十米、宽三十米的占地边界可适配多数城镇社区、产业园区的建设用地指标，立柱高度可根据实际使用需求做等比例调整，适配不同运动项目对室内净高的要求，结构整体的冗余度充足，可根据不同地区的抗震设防烈度、风雪荷载标准做局部杆件的规格调整，适配不同地域的建设要求。
