多规格圆形连接器防护防尘帽结构设计

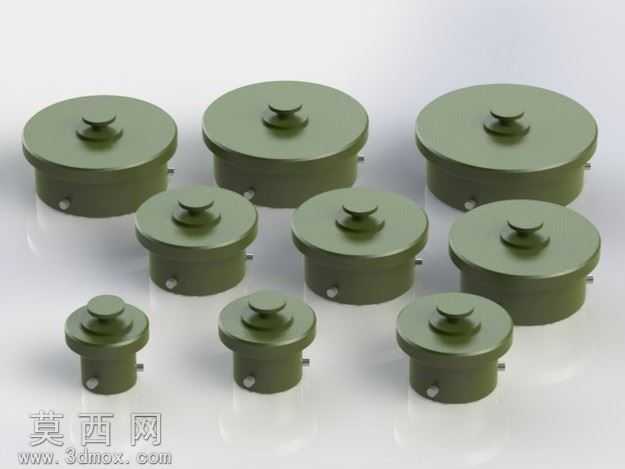

本作品为适配不同尺寸圆形连接器的系列化防尘帽三维建模设计，建模阶段采用参数化设计思路，以基准轴为核心定位参考，先完成单款基准型号的主体结构搭建：首先绘制圆形截面草图，通过拉伸凸台命令生成帽身主体，针对帽身与连接器对接的内壁部分，精准测算对应连接器的外径公差，设计带有微小过盈量的卡合结构，保证防尘帽安装后不易松脱；顶部的凸起提钮部分采用旋转凸台命令生成，圆弧过渡处理提钮与帽盖的衔接位置，既保证提拿施力时的结构强度，也避免尖锐棱角带来的使用剐蹭问题；帽身侧面的定位凸点与侧部小凸柱结构，分别对应连接器外壳的定位卡槽与侧部固定位，通过拉伸切除与凸台拉伸命令精准匹配位置，确保安装时的对位准确性，避免装反或错位。完成基准型号建模后，通过全局变量驱动尺寸参数调整，快速衍生出覆盖08至24全尺寸规格的系列化模型，所有型号保持结构逻辑统一，仅根据适配连接器的尺寸等比例调整各部分参数，保证同系列产品的使用体验一致性。材质与渲染阶段，选用军绿色哑光硬质工程塑料作为材质参考，调整材质的粗糙度、漫反射参数模拟真实塑胶件的表面质感，添加细微的表面颗粒纹理还原注塑件的真实外观，场景搭建采用浅灰色哑光背景，布置柔和的多组面光源，避免模型表面出现过强反光，清晰呈现各规格防尘帽的结构细节与尺寸差异，渲染输出时调整景深参数，让不同排布位置的模型都能清晰展示结构特征。结构设计上充分考虑实际使用需求，帽身壁厚均匀控制在合理区间，既保证防护所需的结构强度，也避免壁厚过大造成的材料浪费，所有边角位置均做圆角处理，无应力集中的尖锐结构，适配日常插拔使用的耐用性要求，内壁的卡合结构做微小拔模角度处理，既保证安装后的卡紧力，也能在需要拆卸时轻松取下，不会出现卡滞过紧难以拔除的问题，整体系列模型可直接用于产品开模前的结构验证、装配干涉检查，也可作为连接器配套产品的展示模型使用。
