盖尔松电吉他固定式琴桥三维建模设计

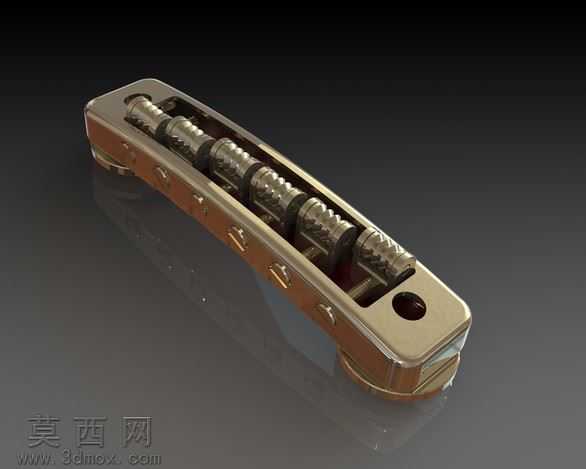

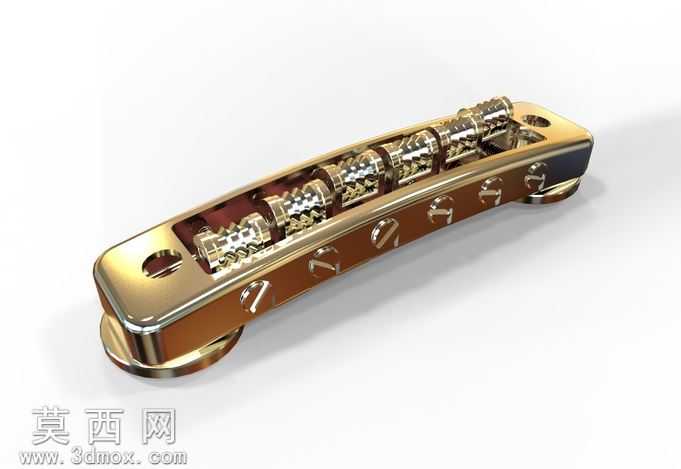

本模型为电吉他配套使用的盖尔松款式固定式琴桥，采用SolidWorks完成全参数化三维建模，建模过程严格遵循真实五金琴桥的生产尺寸规范，对每一处结构细节做了1:1还原。建模阶段首先绘制琴桥主体底座的拉伸轮廓，对底座两端的安装固定孔、侧边的弦高调节刻度标识做了精准的草图约束，通过拉伸、切除、圆角等基础特征完成底座主体构建，还原了底座底部的弧度设计，确保该结构与吉他面板的贴合度符合实际装配要求。针对琴桥上的六个独立弦鞍组件，采用单独零件建模后装配的方式完成，每个弦鞍都还原了滚轴式压弦结构、弦鞍高度调节螺丝、前后位置微调结构，对滚轴表面的防滑滚花纹理做了包覆特征处理，还原真实零件的触感与视觉效果，同时确保每个弦鞍的调节行程符合实际产品的调节范围，可实现单根琴弦的八度音准微调与弦高个性化调整。材质与渲染阶段，为琴桥主体底座赋予了复古镀镍金属材质，调整材质的反射粗糙度参数，模拟长期使用后形成的温润金属光泽，避免高反射金属材质带来的虚假塑料感；为调节螺丝、压弦滚轴赋予了亮面铬金属材质，通过材质明暗对比区分不同功能的五金零件；渲染时采用柔光侧打光方案，突出琴桥表面的金属质感与结构层次，对底座边角的圆弧过渡、弦鞍组件的装配间隙做了光影强化，清晰展现各部件的装配关系。设计思路上，该模型兼顾外观还原与结构实用性，所有装配配合间隙都按照真实五金件的公差标准设置，既可以作为乐器设计领域的配件参考模型，也可用于吉他改装方案的效果预览，模型同时导出了STEP、IGES等通用格式，可适配多数三维设计软件的编辑需求，能够直接导入渲染软件做产品宣传图制作，也可用于3D打印的原型验证，帮助乐器设计者快速完成琴桥部分的方案匹配，减少重复建模的工作量。
