带缓冲结构的防护型法兰耦合件

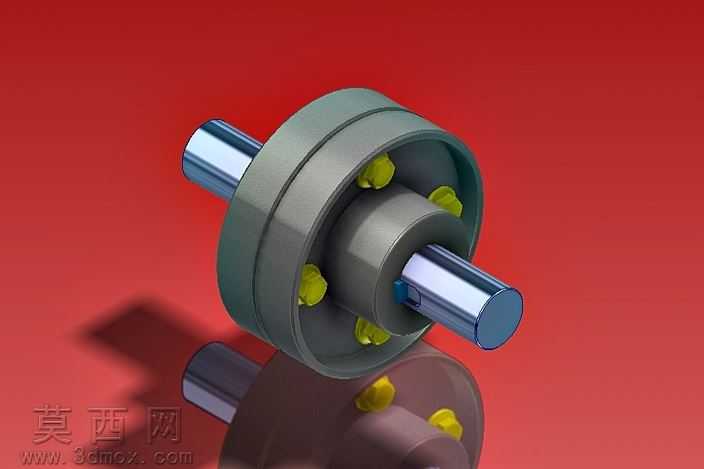

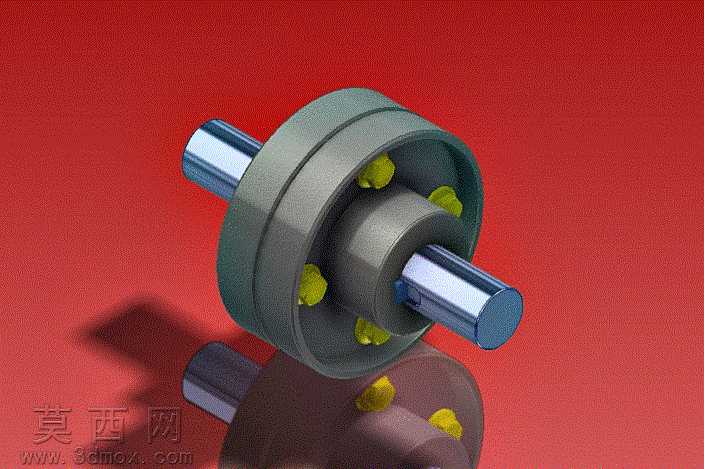

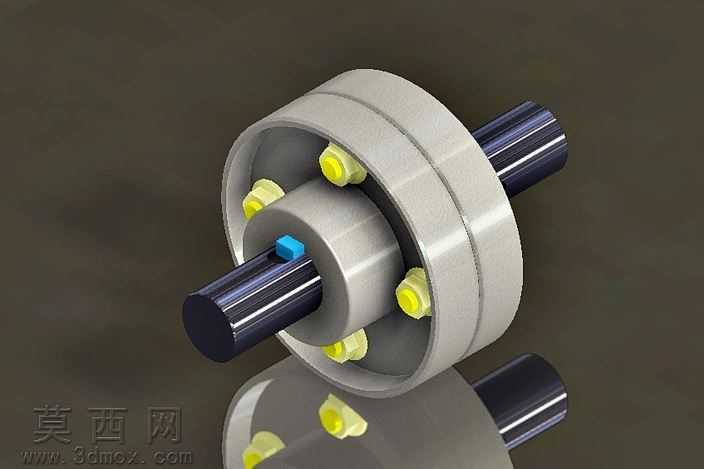

本作品为带弹性缓冲结构的法兰式耦合传动件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配关系的准确性，先完成两端轴段的基准定位，再依次构建两侧法兰盘主体、中间轮毂、弹性缓冲嵌块以及连接限位结构。建模阶段对法兰盘的阶梯轮廓、安装槽位、轴孔配合公差带进行了精细化处理，所有圆角、倒角特征均按照机械加工工艺要求设置，避免出现尖锐棱角与不符合加工逻辑的结构。材质渲染阶段，针对不同部件的实际应用材质做了区分：两侧金属轴段采用抛光合金钢材质，调整反射参数还原金属表面的冷调高光与细腻磨砂质感；法兰盘主体采用调质结构钢材质，表面设置轻微的氧化层质感，还原工业零部件的真实哑光金属效果；中间的弹性缓冲块采用聚氨酯弹性体材质，调整漫反射与次表面散射参数，呈现出橡塑材质特有的半哑光、略带弹性的视觉效果；背景采用高饱和度红色哑光背景，通过三点布光方案突出主体结构，主光从侧上方打亮耦合件的主体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒金属边缘提升立体感，地面添加柔和的投影增强模型的真实落地感。结构设计上，该耦合件在两侧法兰之间设置了周向均匀分布的弹性缓冲块，能够在传动过程中吸收两轴之间的径向、角向偏移量，同时缓冲传动过程中的冲击载荷，降低运行噪音；两侧法兰与中间轮毂的配合结构设置了限位台阶，保证装配时的同轴度，两端轴孔与传动轴采用过渡配合设计，兼顾传动扭矩传递与拆装便利性。设计过程中充分考虑了该类耦合件的实际应用场景，针对传动系统中常见的两轴对中误差、启动冲击载荷等问题，通过弹性元件的布局优化实现缓冲补偿功能，整体结构紧凑，安装维护便捷，可应用于中小功率的机械传动系统中，完成两轴之间的动力传递，同时对传动系统起到一定的保护作用。
