可叠放带塑料盖玻璃储物罐设计

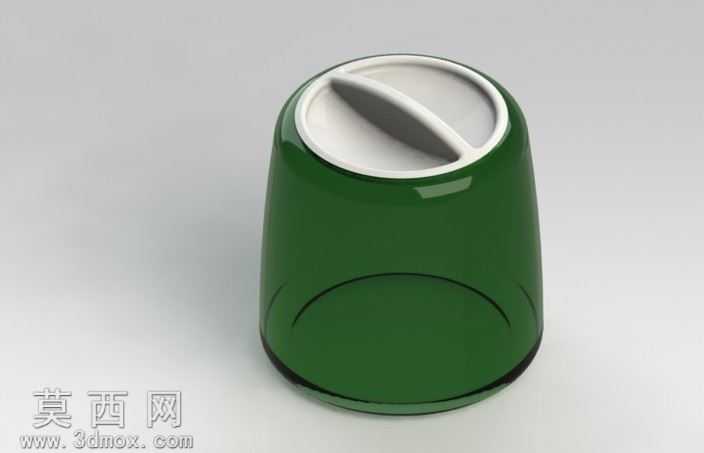

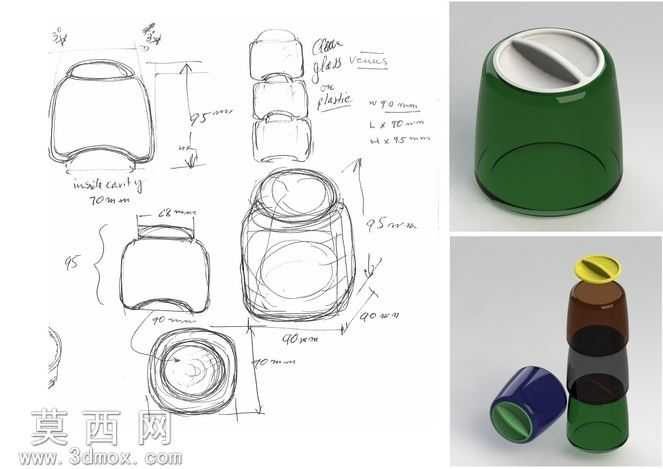

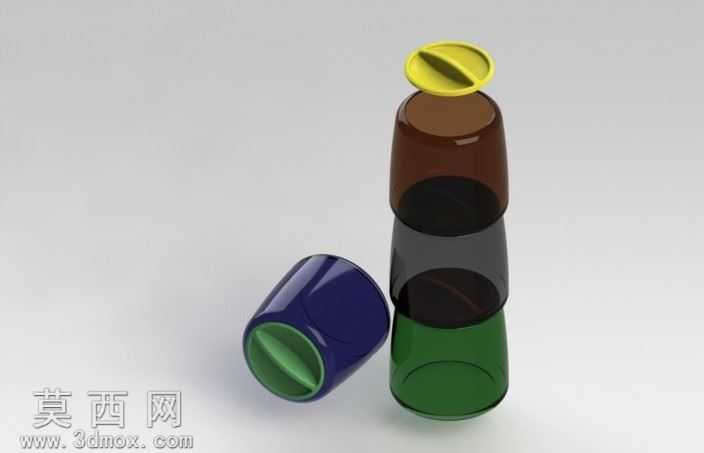

本作品为带塑料盖子的玻璃储物罐三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于可垂直叠放的核心设计需求，确定罐身的锥度参数：罐身呈上窄下宽的圆润台体造型，底部设置内凹的环形定位槽，与同规格罐盖顶部的凸起环边精准契合，实现多个罐体垂直堆叠时的限位防脱，避免堆叠滑移倾倒。罐身曲面建模采用放样凸台命令完成，边缘做R3-R5的圆角过渡处理，消除尖锐棱角，既匹配玻璃制品的热加工成型工艺特性，也避免日常使用中的磕碰破损。盖子部分采用旋转凸台加切除命令完成主体结构，盖顶设置一体化的半圆弧式掀手结构，无需额外加装配件，一体成型的结构提升了塑料盖的结构强度，同时方便用户开合施力；盖身内侧设置环形密封卡槽，可适配配套硅胶密封圈实现罐内密封，满足干货、食材的防潮储物需求。材质与渲染阶段，玻璃罐身采用高透墨绿色玻璃材质，调整材质的折射度为1.52、透明度为85%，添加轻微的表面粗糙度模拟真实玻璃的细微磨砂质感，还原墨绿色玻璃避光储物的实用特性；塑料盖采用哑光乳白色食品级PP材质，调整漫反射颜色为暖调米白，添加10%的反射光泽模拟塑料表面的柔和质感，渲染时采用三点布光方案，主光源从侧上方45度照射，突出罐身的曲面弧度与玻璃通透质感，辅光源补亮暗部避免死黑，添加柔和的环境反射提升真实感。结构设计上充分考虑家用场景的使用需求，罐身容量适配日常厨房储物的常用规格，无多余装饰结构，整体造型简洁圆润，叠放设计可有效节省橱柜收纳空间，盖体与罐口的配合尺寸采用公差配合设计，既保证开合顺畅，也能实现良好的密封效果，模型同时导出STEP、STL等通用格式，可兼容多数三维软件打开，也可直接用于3D打印原型验证或开模生产的结构参考。
