槽式抛物面太阳能集热装置结构模型

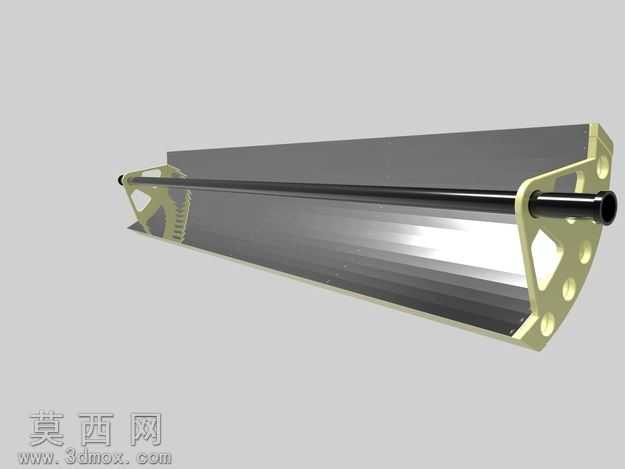

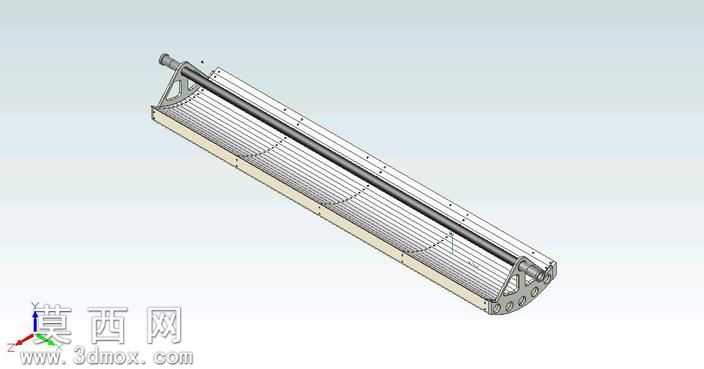

本模型为槽式抛物面太阳能集热器的三维结构设计，建模过程中首先基于抛物面光学聚光原理确定反射曲面的基准参数，通过三维软件的曲面建模功能生成连续平滑的抛物反射面，保证曲面的聚光精度符合太阳能集热的光学要求，曲面建模阶段反复调整抛物面的焦距参数，确保反射光线能够精准汇聚到中心集热管的轴线位置。模型的两端支撑端架采用轻量化框架结构设计，通过实体建模完成端架的镂空减重结构，在端架上预留了集热管安装位、反射面固定卡槽以及整体安装定位孔，端架的加强筋结构经过受力优化，既能够支撑长跨度的反射面与集热管，又尽可能降低整体结构的自重。中心集热管部分采用双层管结构建模，内层为金属吸热流通管，外层为真空玻璃套管，建模时区分了两层管材的材质属性，金属管赋予高吸收率的吸热涂层材质，玻璃管赋予高透光率的透明材质，还原真实集热管的结构与材质特性。反射面部分赋予高反射率的镜面材质，模拟真实抛物反射镜的反光效果，端架部分采用哑光金属材质，还原金属支架的质感。整体装配过程中严格对齐各部件的同轴度与位置精度，保证反射面的聚光焦点与集热管轴线完全重合，模型完整还原了抛物槽集热器的核心结构，可用于太阳能热利用相关的结构展示、原理演示以及后续的工程优化参考，建模过程中对各部件的连接结构做了合理简化，在保证结构辨识度的前提下提升了模型的运行流畅度，材质渲染阶段调整了各部件的反光度与粗糙度参数，让整体渲染效果更贴近真实工业产品的视觉表现。
