正交啮合锥齿轮组三维结构设计

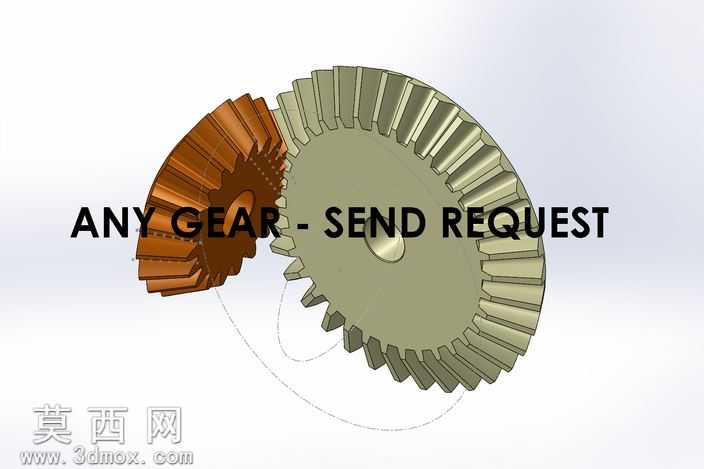

本作品为正交啮合锥齿轮组三维建模作品，建模过程依托三维参数化设计逻辑完成，首先依据直齿锥齿轮的啮合传动原理，确定两个配对锥齿轮的分锥角、模数、齿数、齿顶高系数、顶隙系数等核心设计参数，保证两齿轮轴线垂直相交的安装定位关系符合机械传动设计规范。建模阶段先构建单个锥齿轮的基础坯体，以分锥面为基准绘制齿廓截面草图，通过特征阵列、布尔运算完成轮齿的均匀排布，确保每个轮齿的齿形精度、齿向角度与配对齿轮完全适配，避免出现啮合干涉问题；随后对齿轮的轮毂、安装孔、定位端面等结构进行细化建模，还原真实锥齿轮的装配基准结构，保证模型可直接用于虚拟装配验证。材质与渲染环节，为两个锥齿轮分别赋予差异化的金属材质，小齿轮采用棕褐色调质钢材质表现，大齿轮采用灰绿色铸钢材质表现，通过调整材质的粗糙度、金属度参数还原机械加工后的金属质感，同时添加柔和的环境光与定向光源，清晰展现轮齿的啮合状态、齿面的结构细节以及两齿轮的空间正交位置关系。结构设计上，该锥齿轮组采用标准直齿锥齿轮啮合形式，可实现相交轴之间的旋转运动与动力传递，轮齿沿圆锥面均匀分布，啮合过程中齿面接触均匀，传动平稳性与承载能力符合通用机械传动的使用需求；建模过程中对齿顶、齿根的过渡圆角进行了精细化处理，既还原了真实零件的加工工艺特征，也避免了应力集中的结构缺陷，整体模型结构完整，尺寸比例协调，可用于机械原理教学演示、传动机构虚拟仿真、非标设备传动方案选型参考等场景，能够直观展现锥齿轮传动的空间结构特点与啮合运动逻辑。
