乘用车辆齿轮齿条式转向传动结构设计

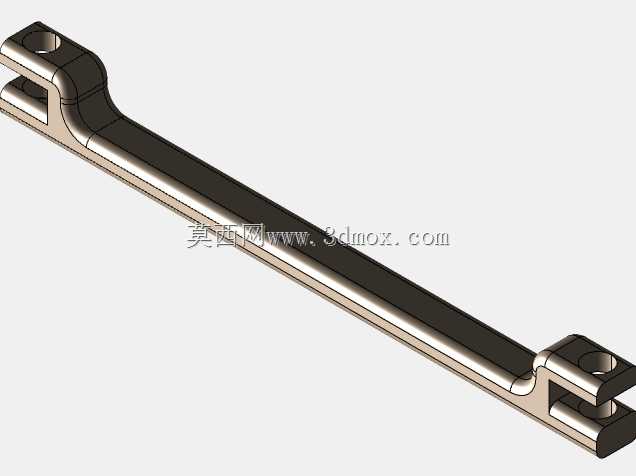

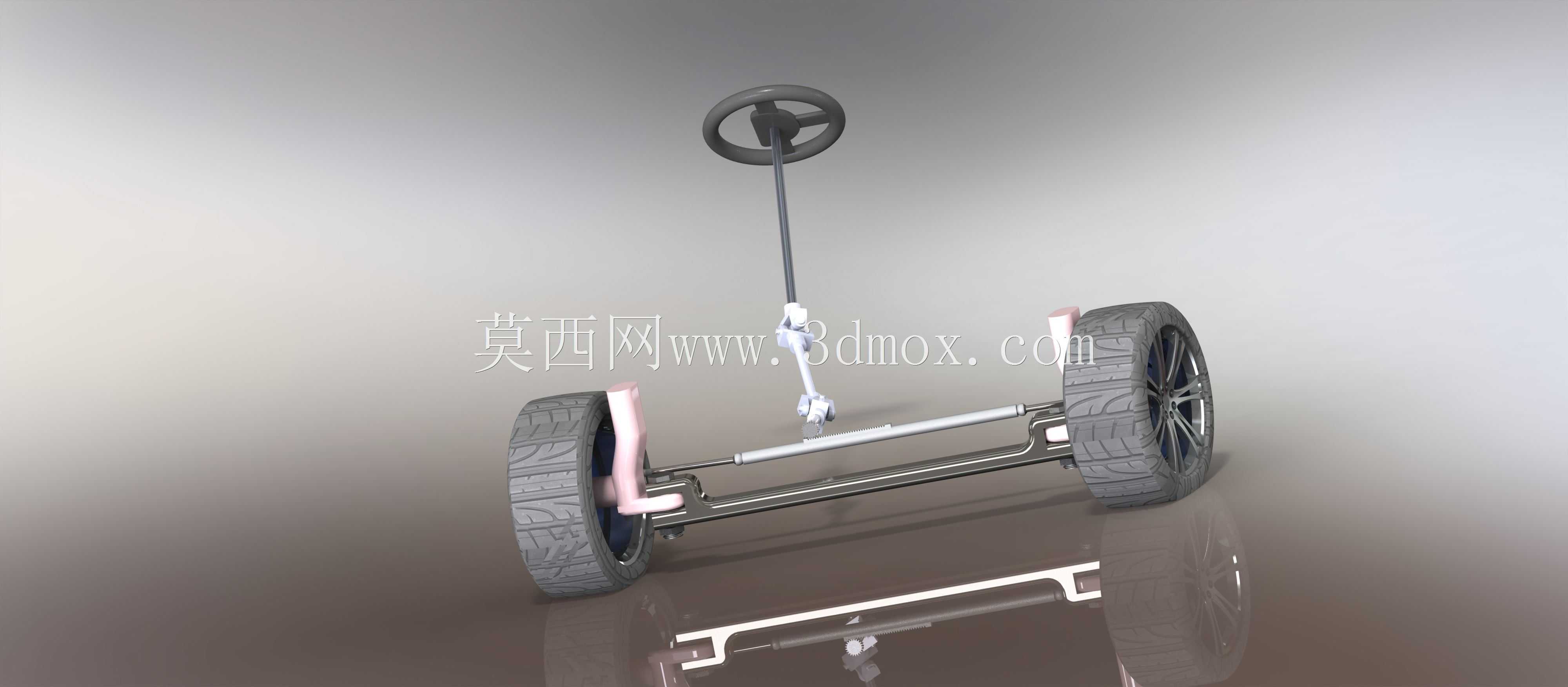

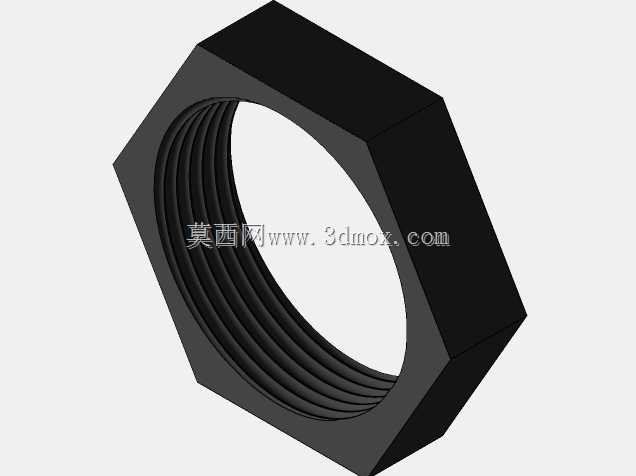

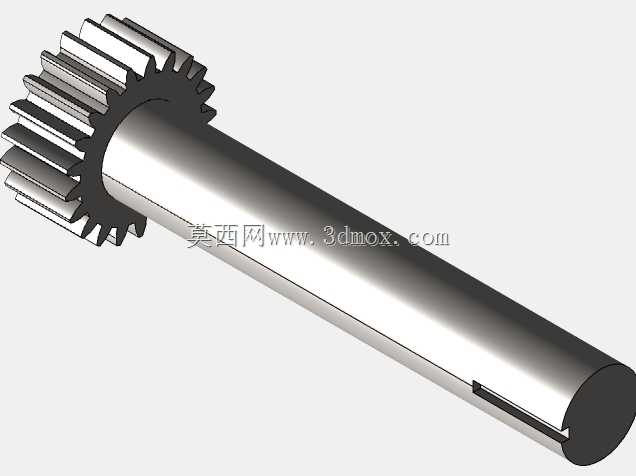

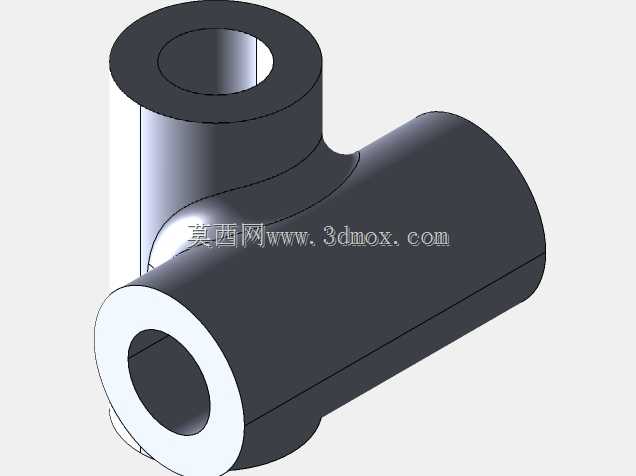

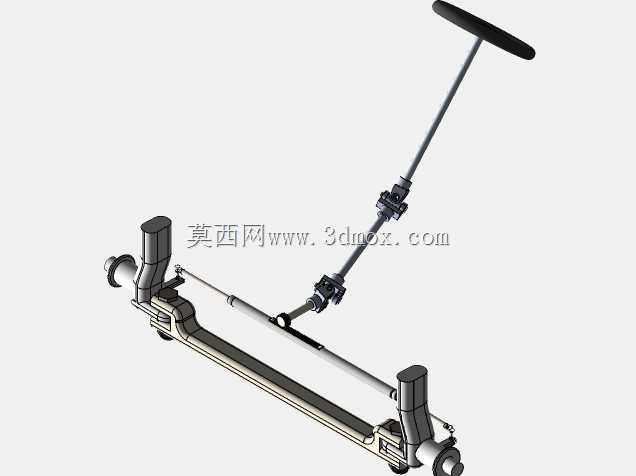

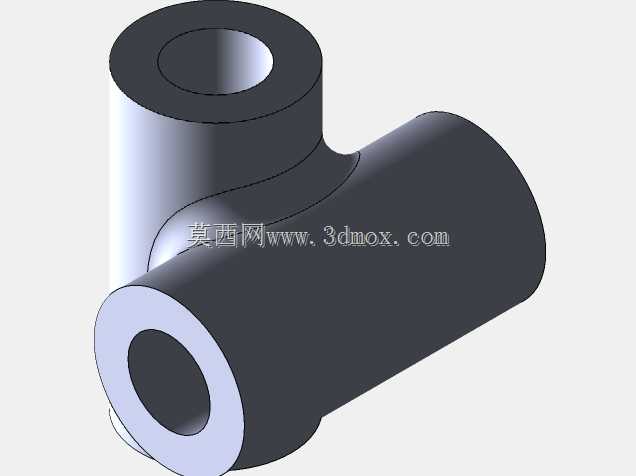

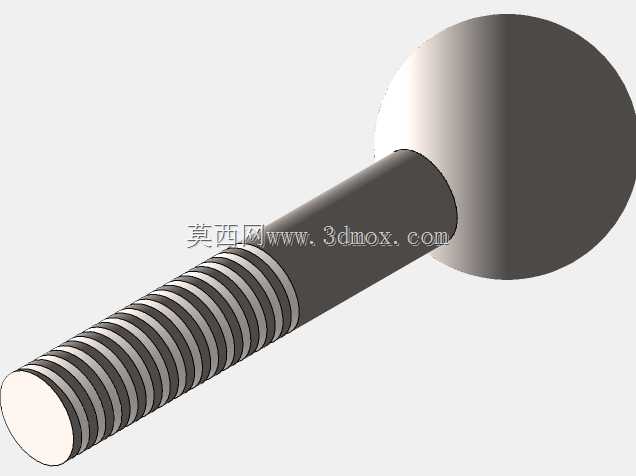

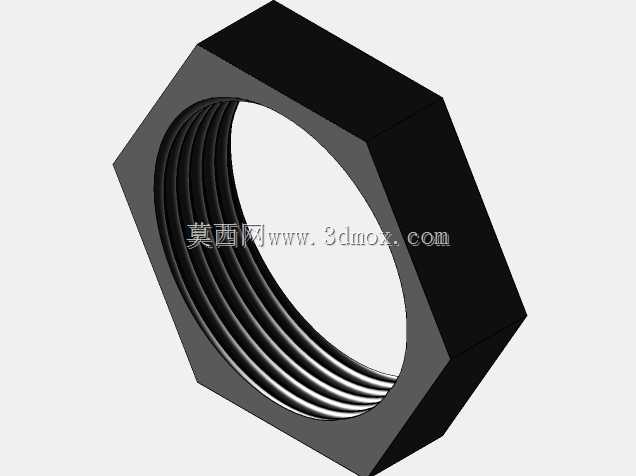

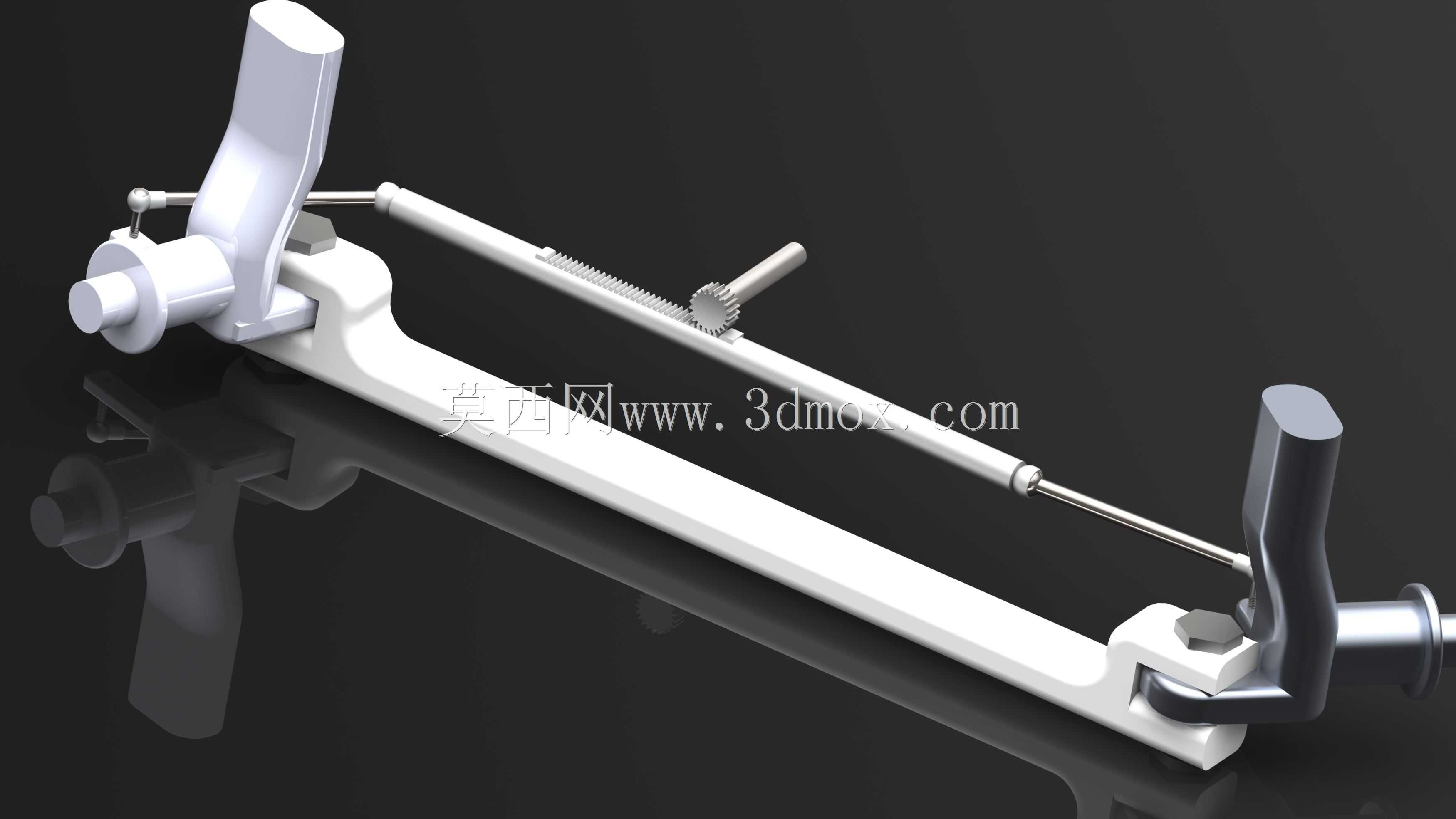

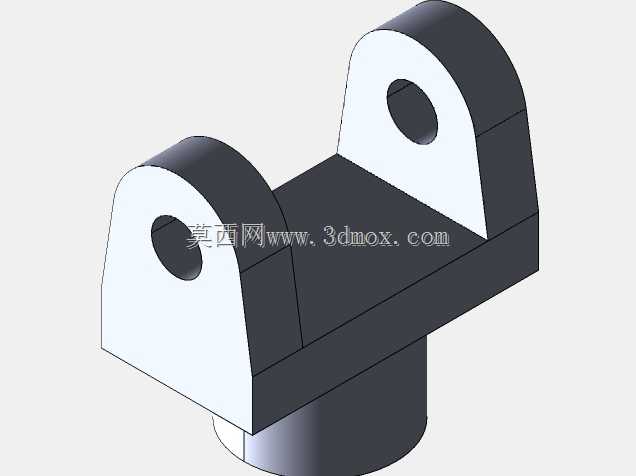

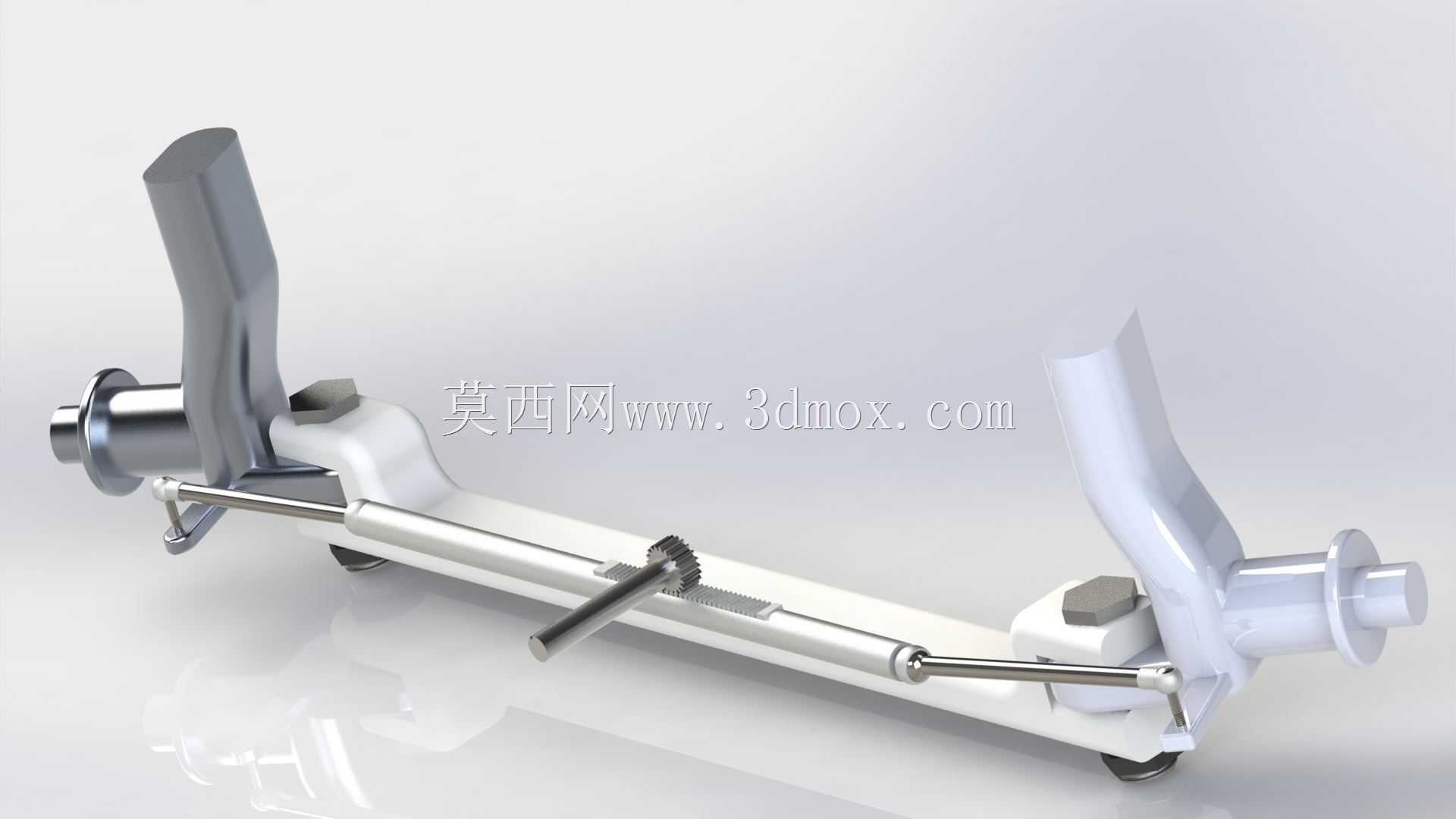

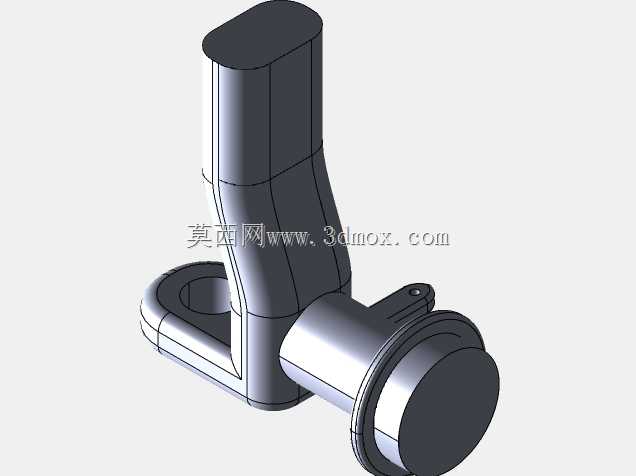

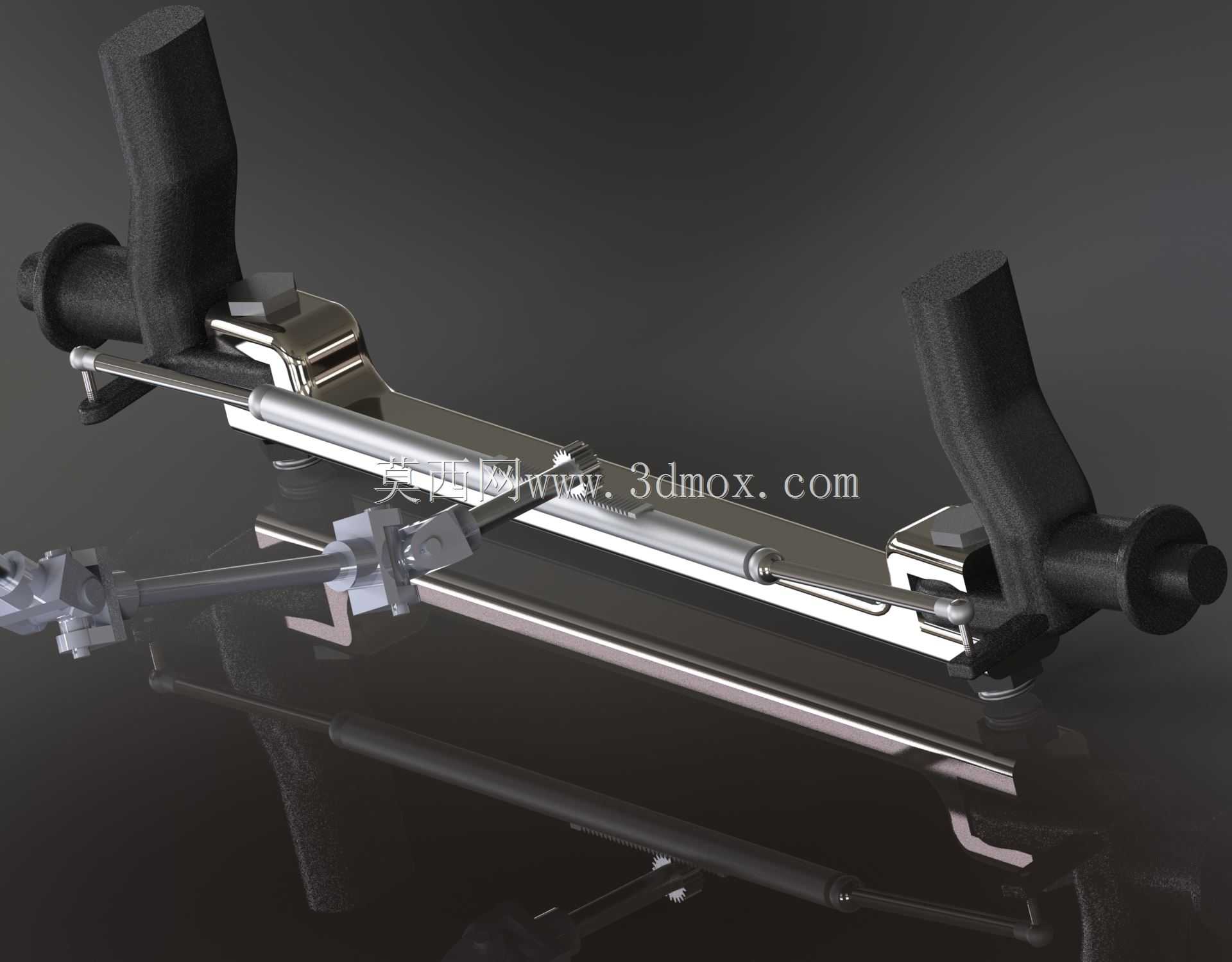

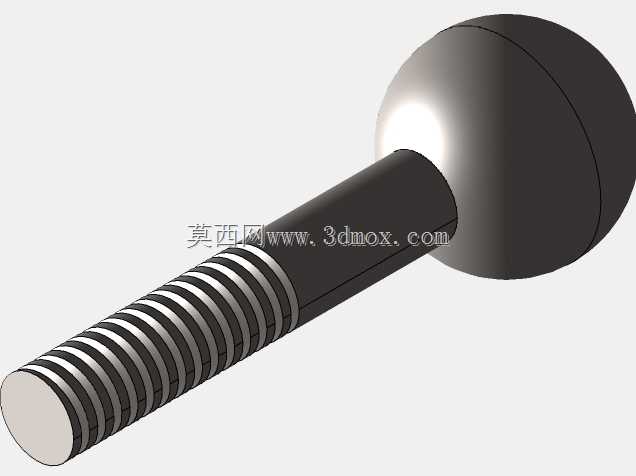

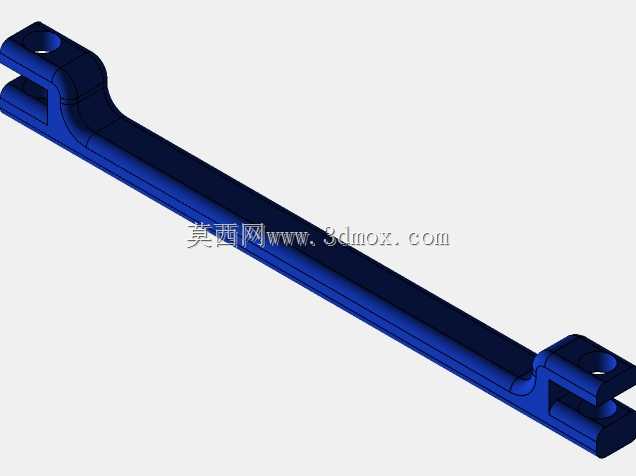

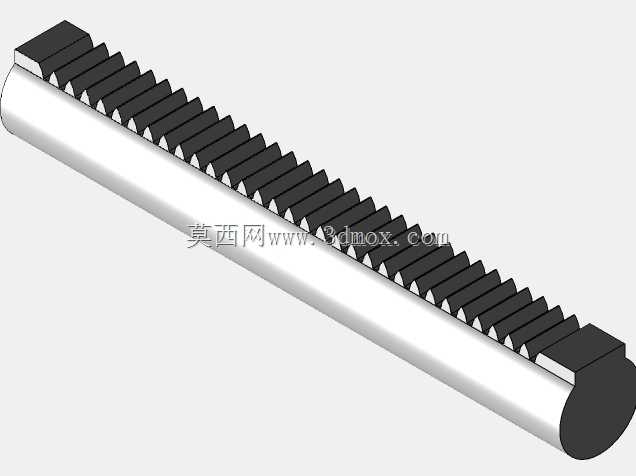

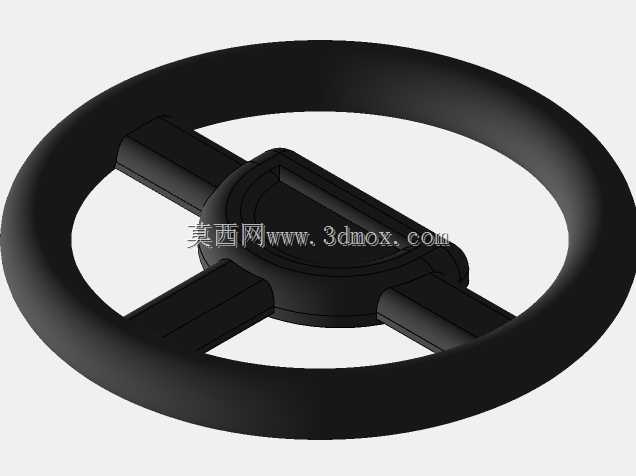

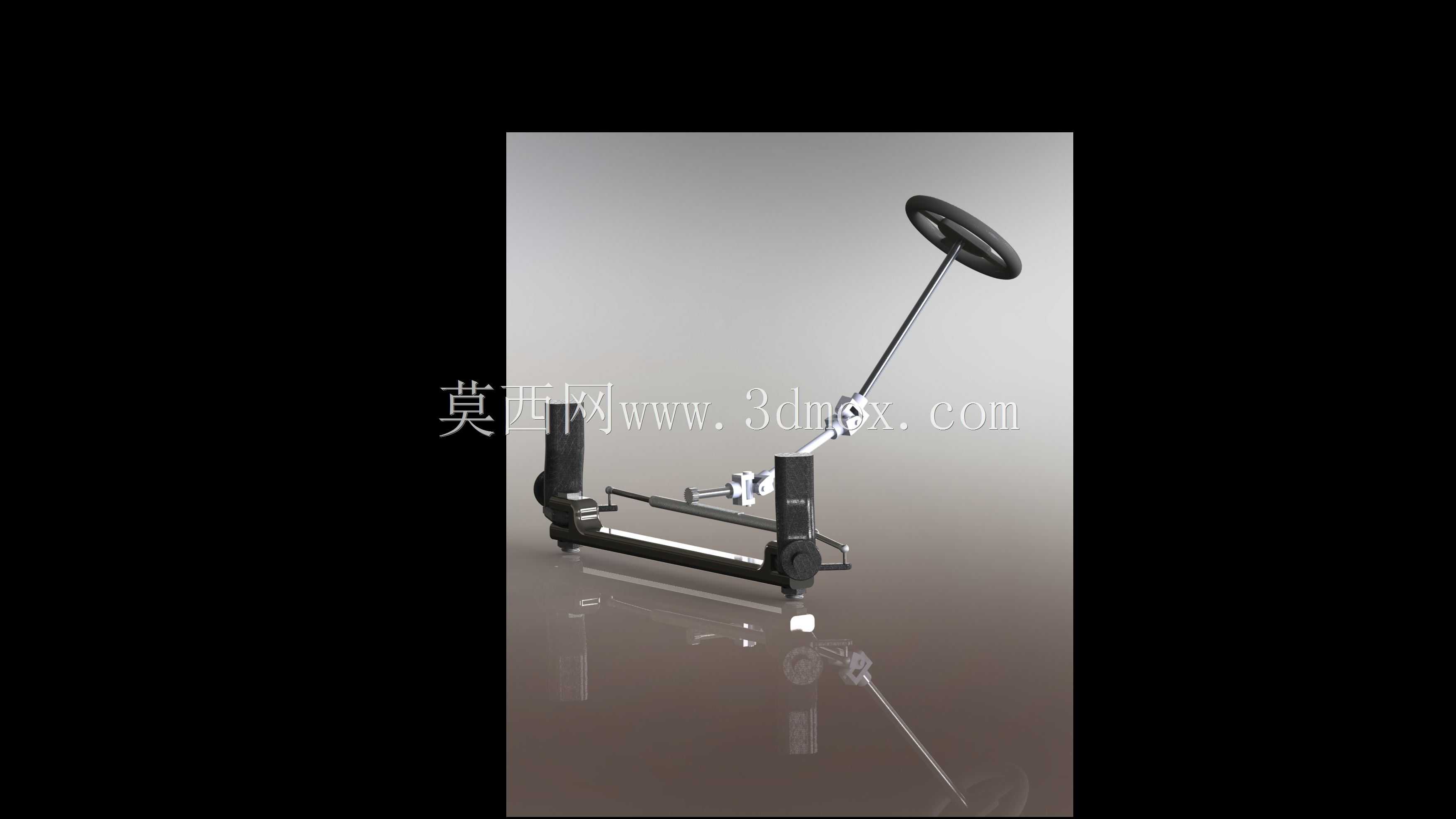

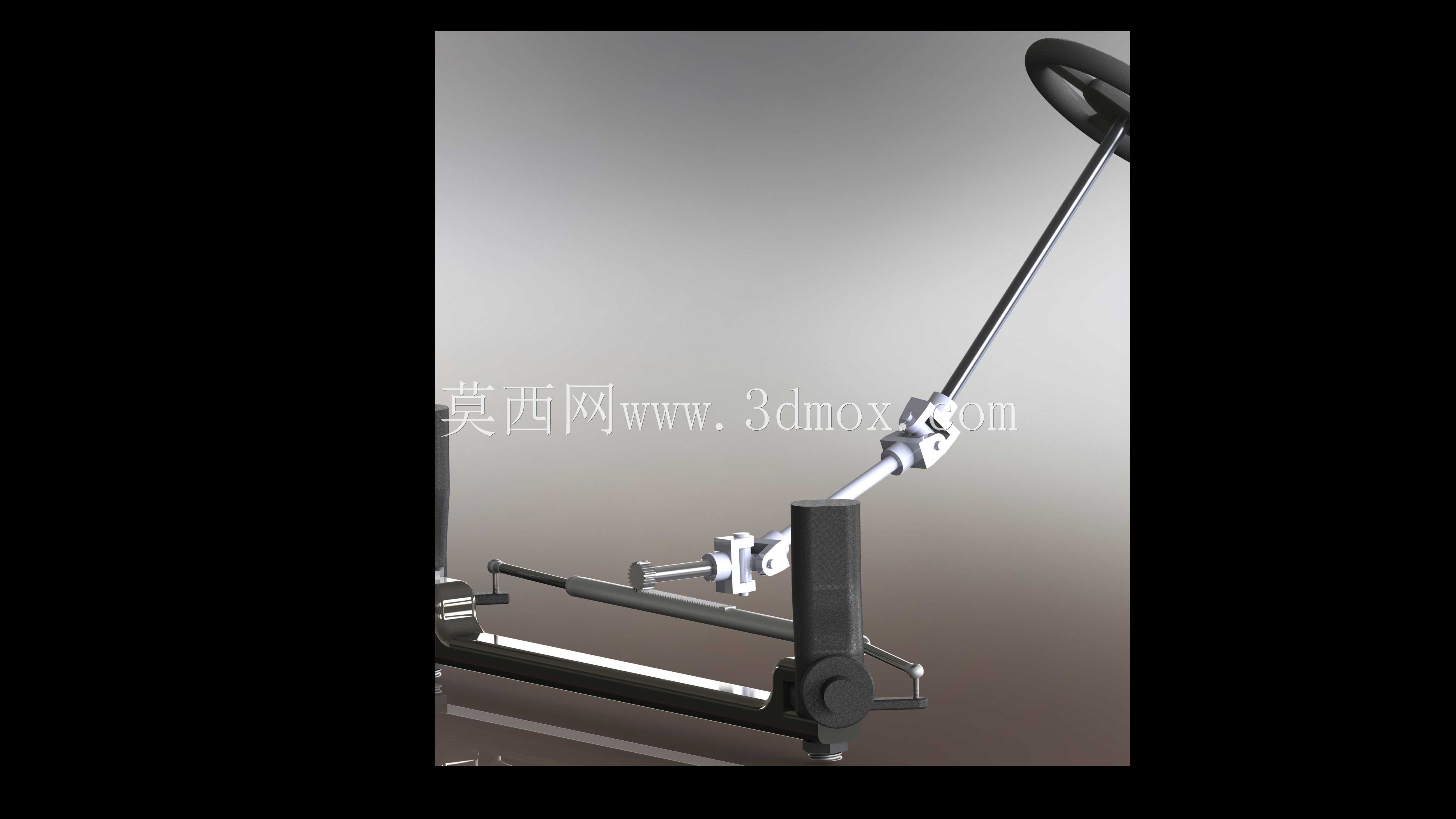

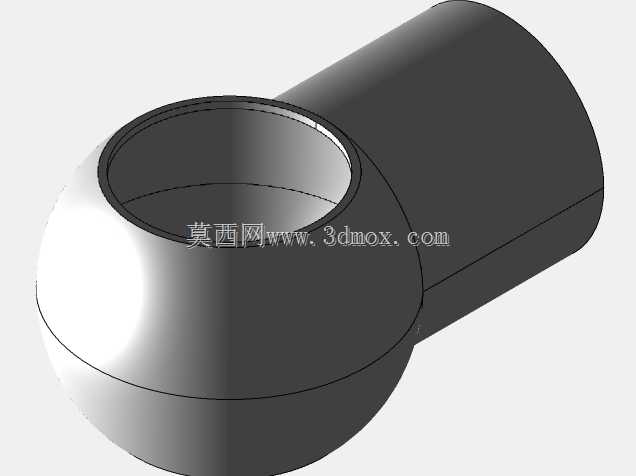

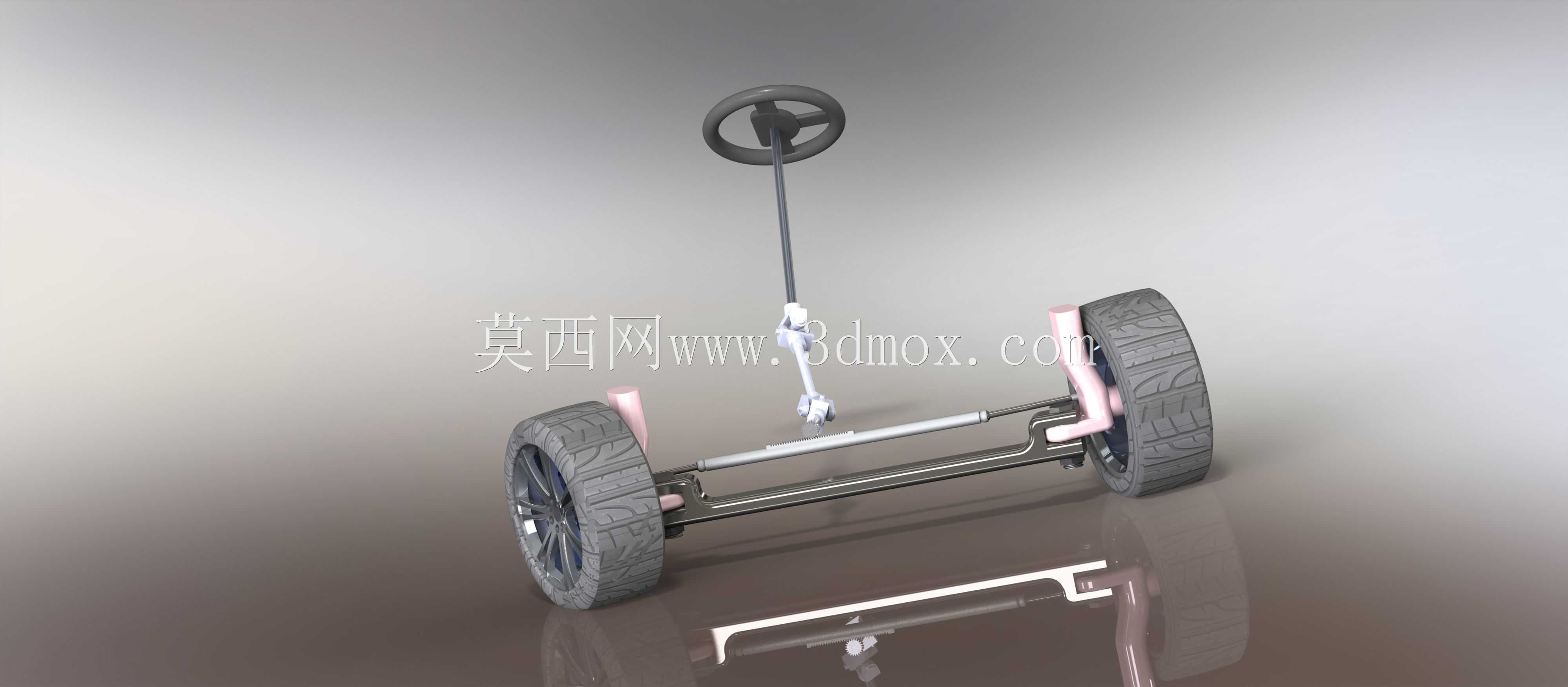

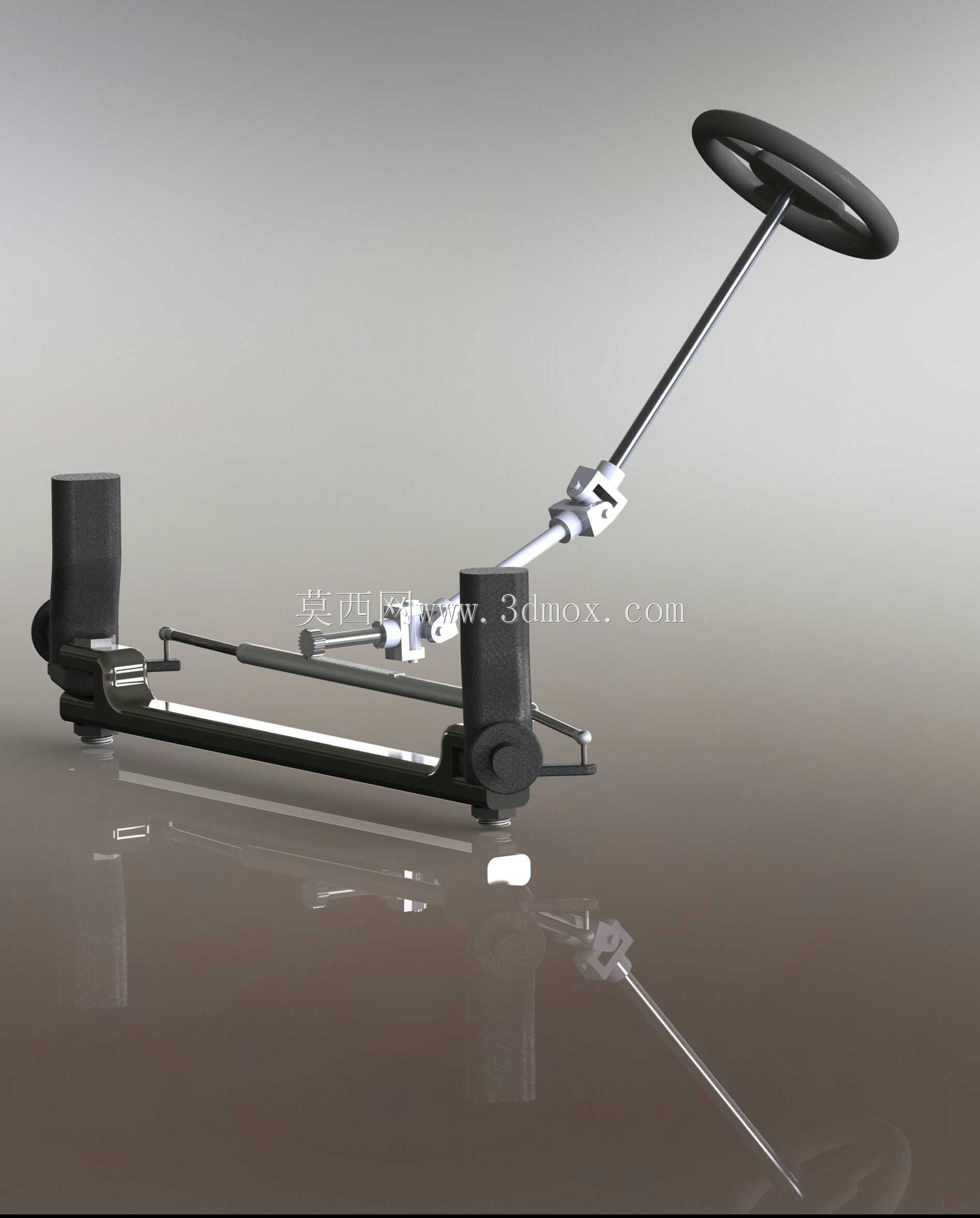

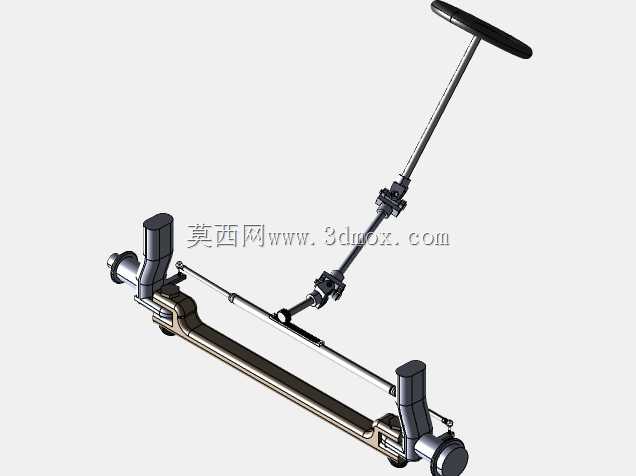

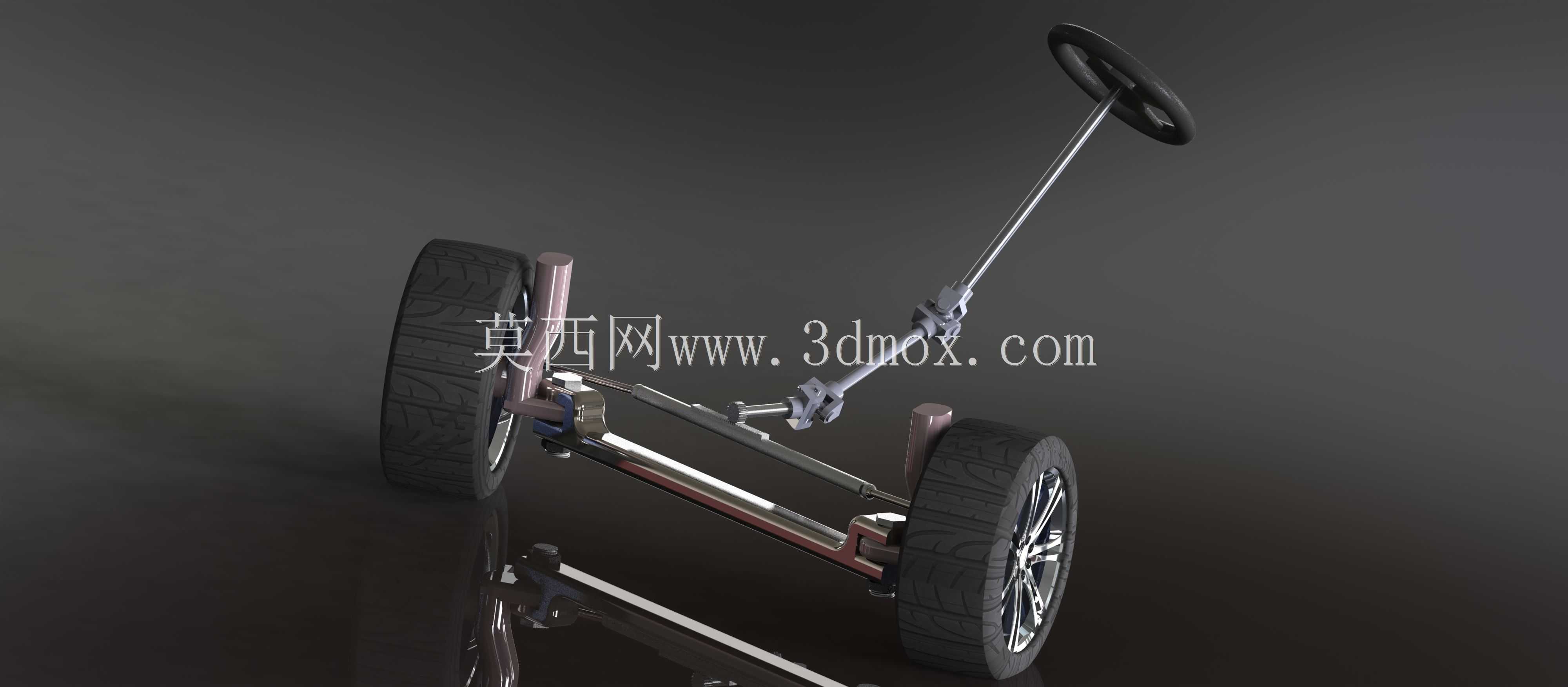

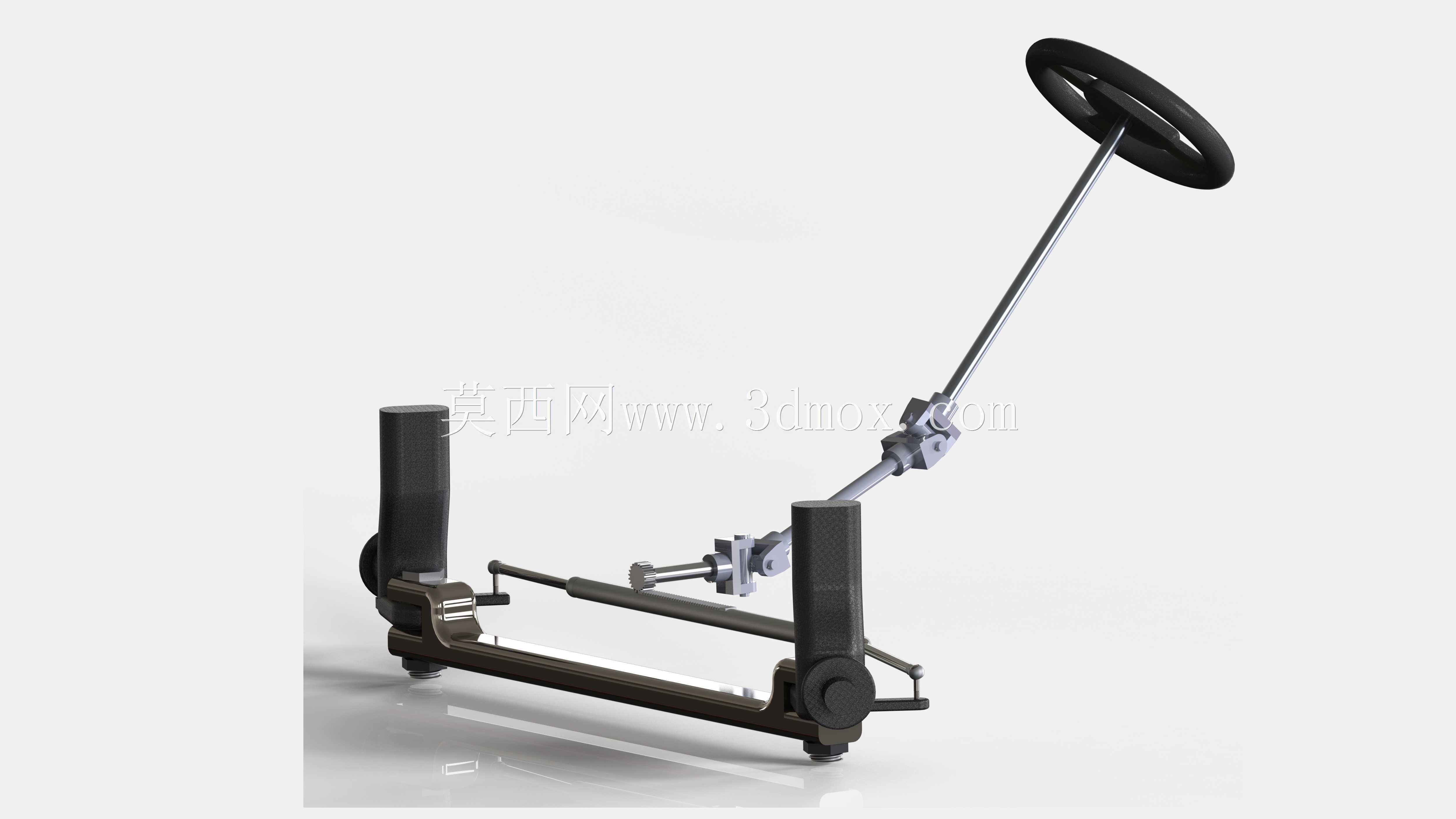

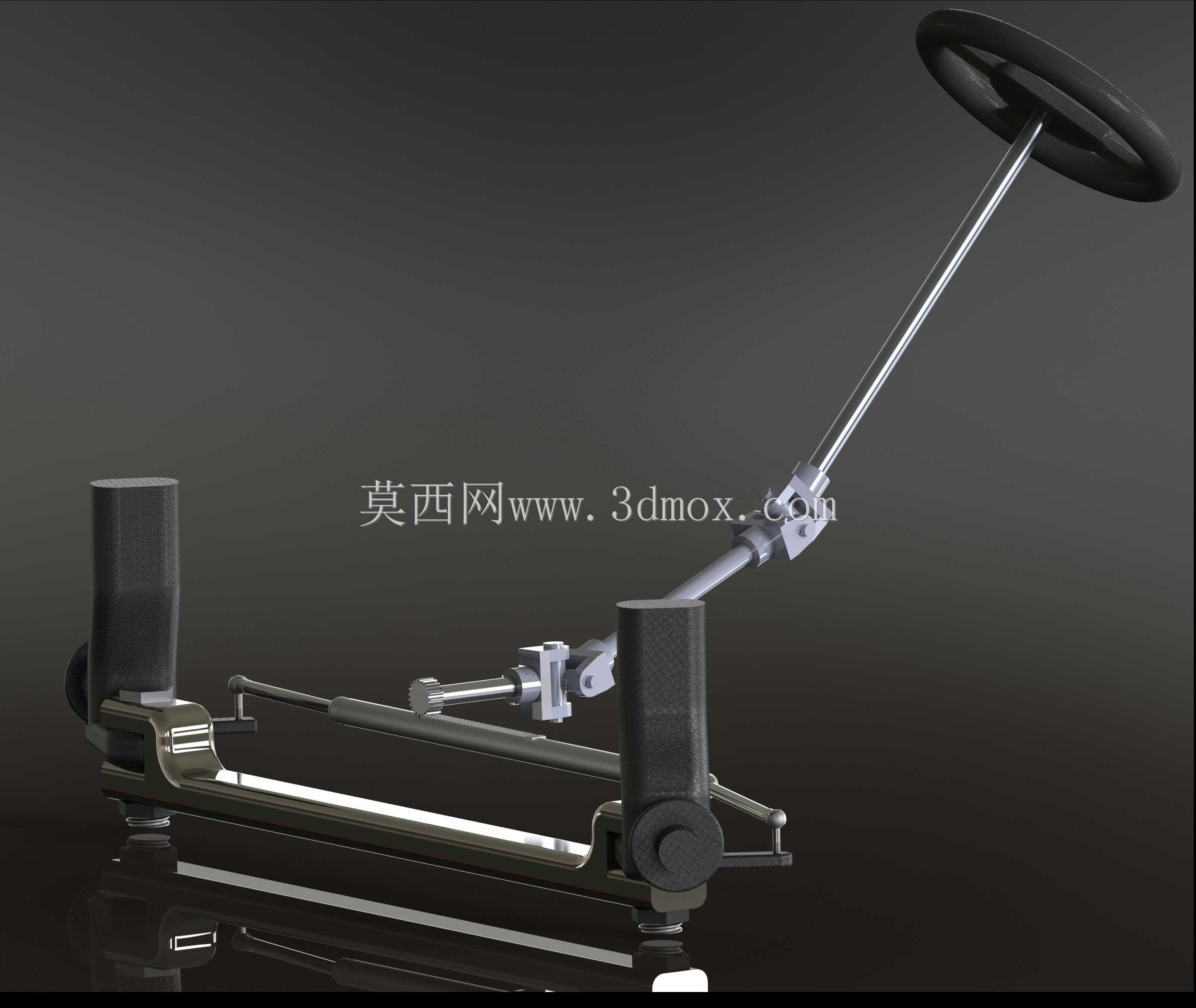

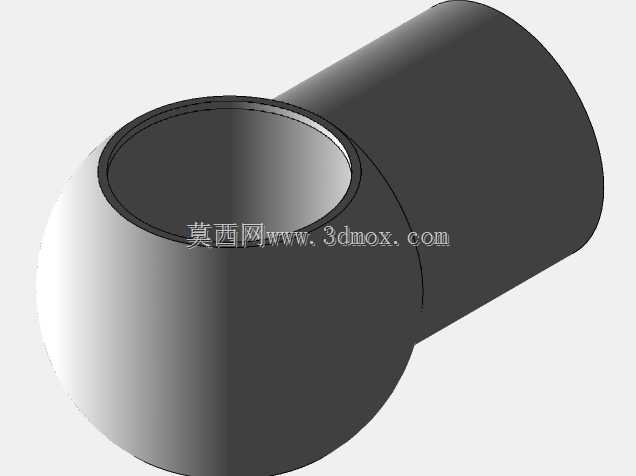

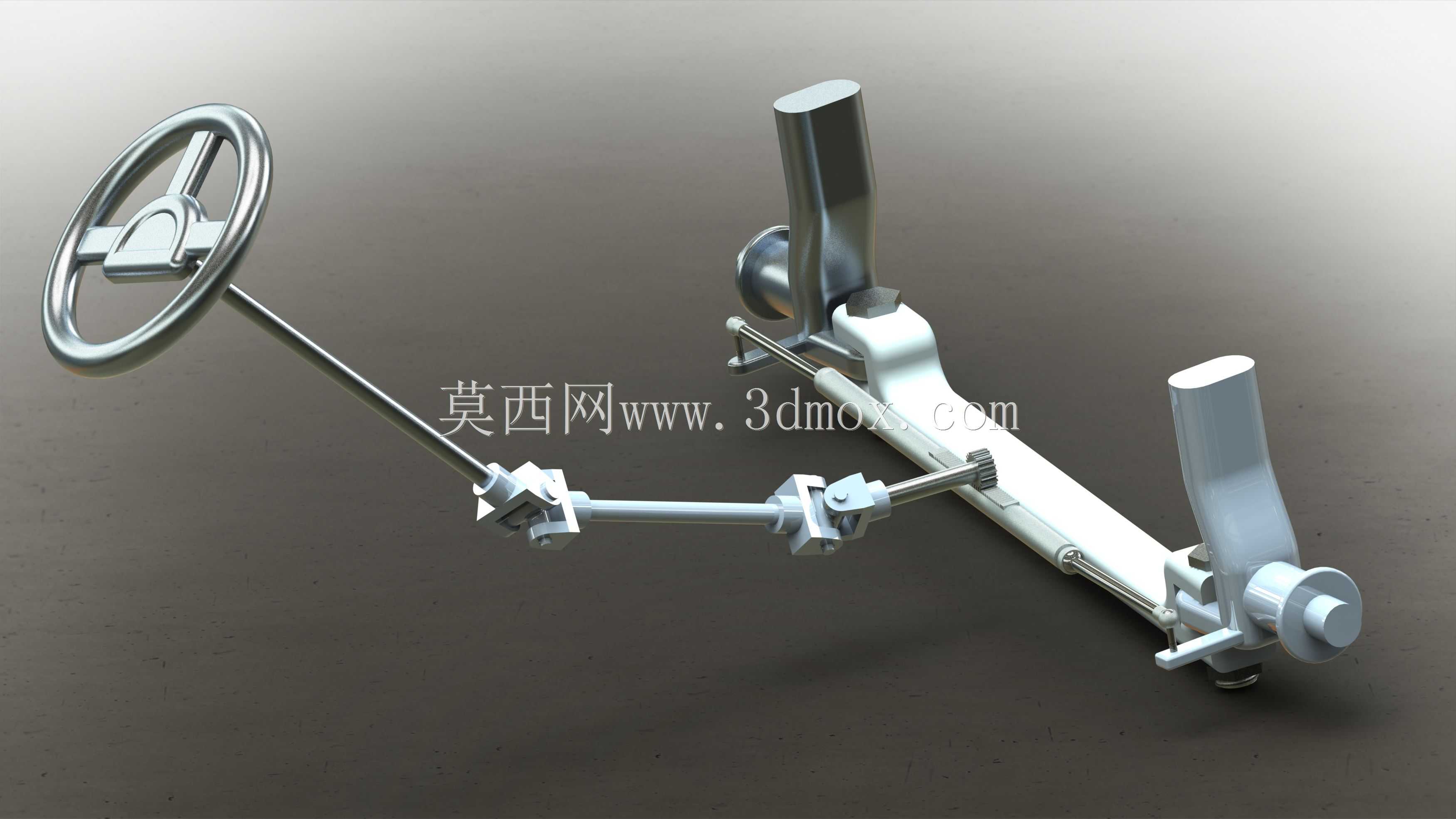

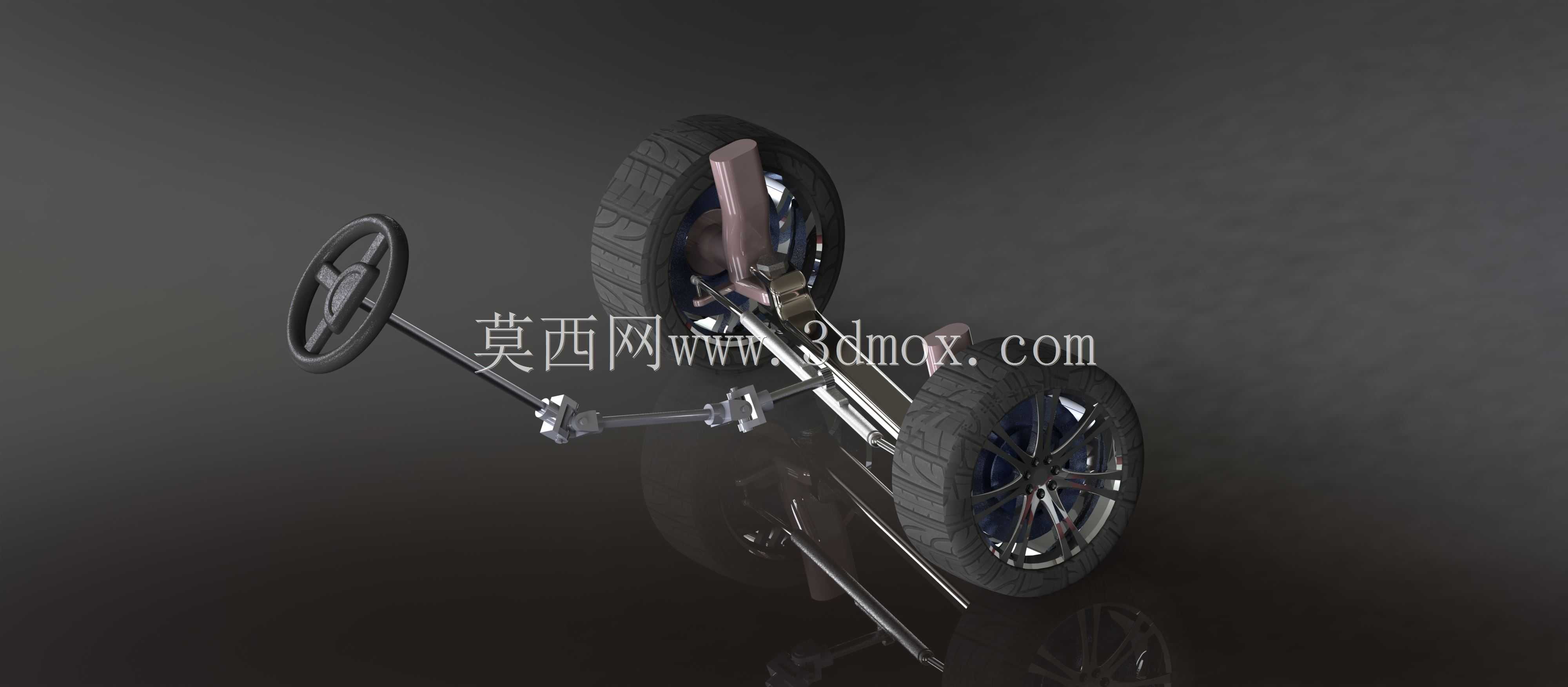

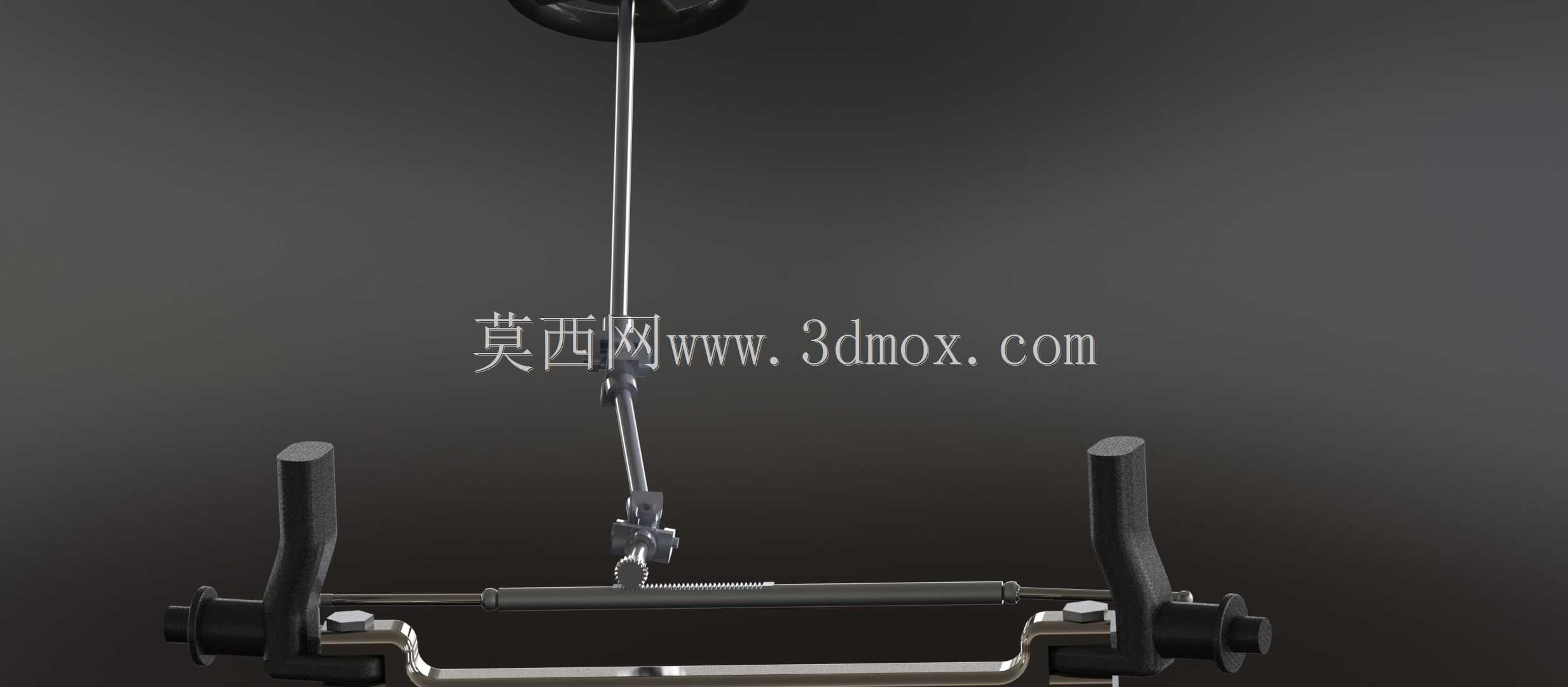

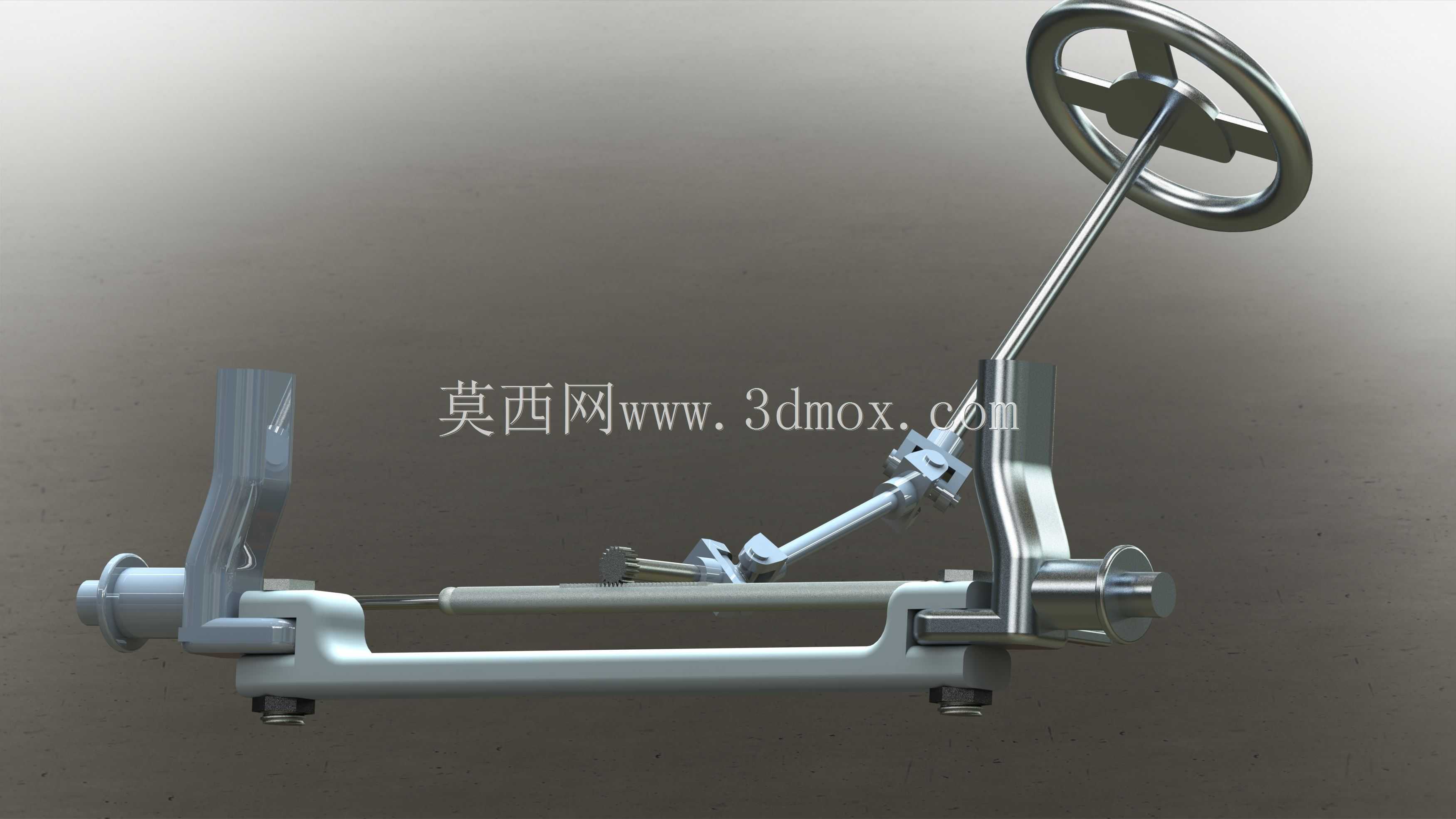

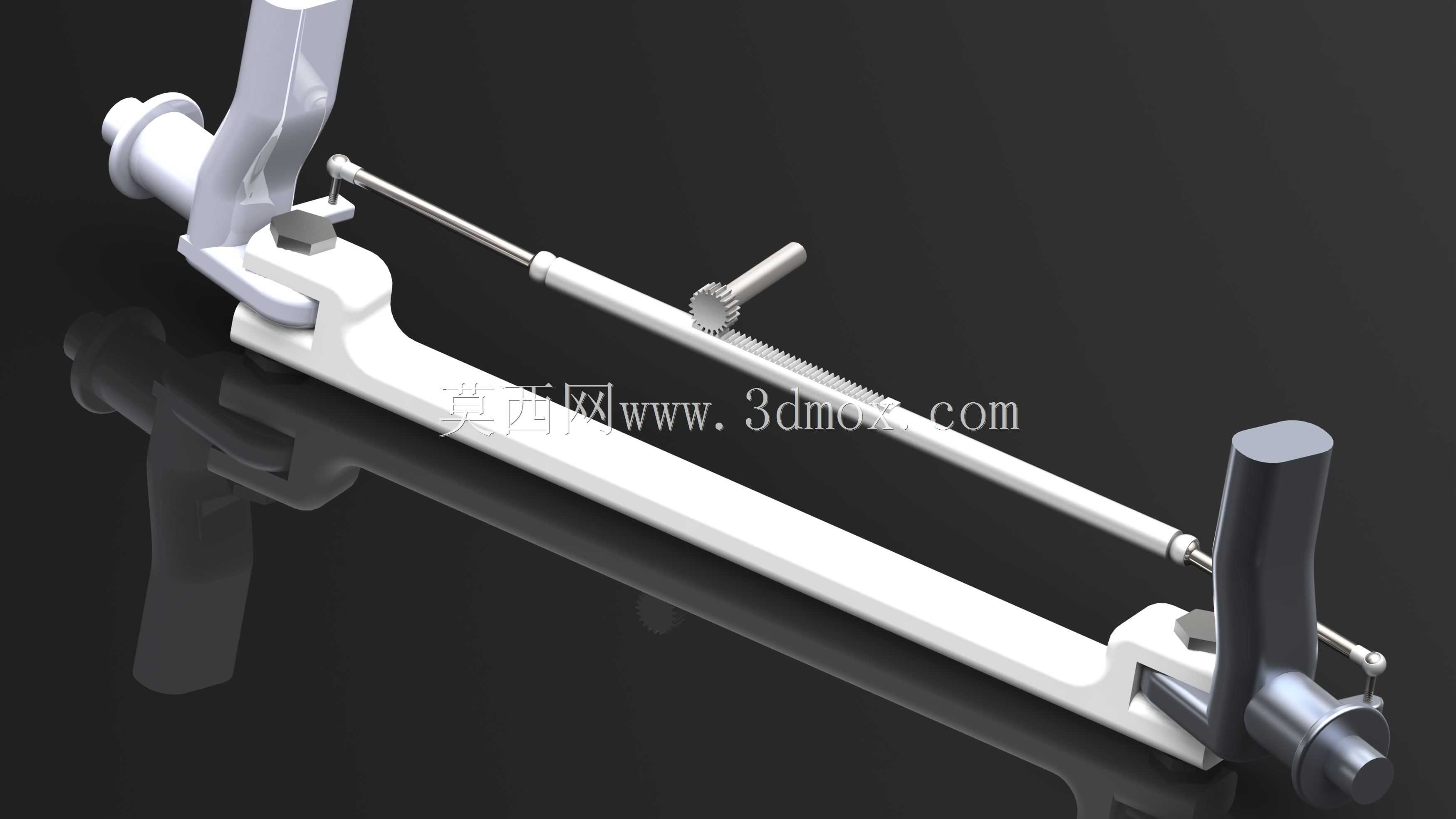

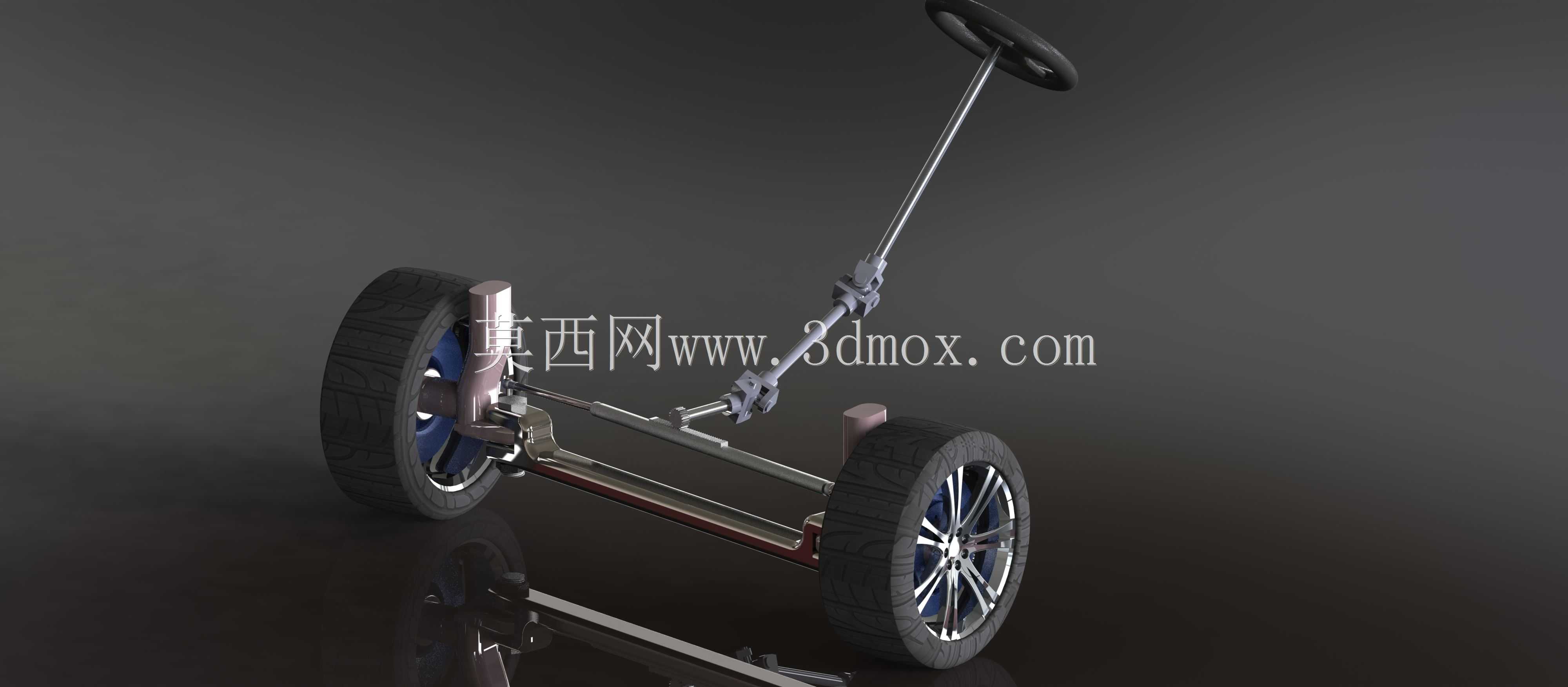

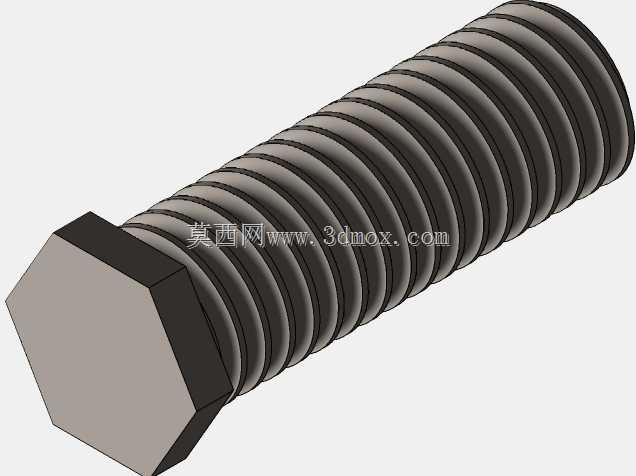

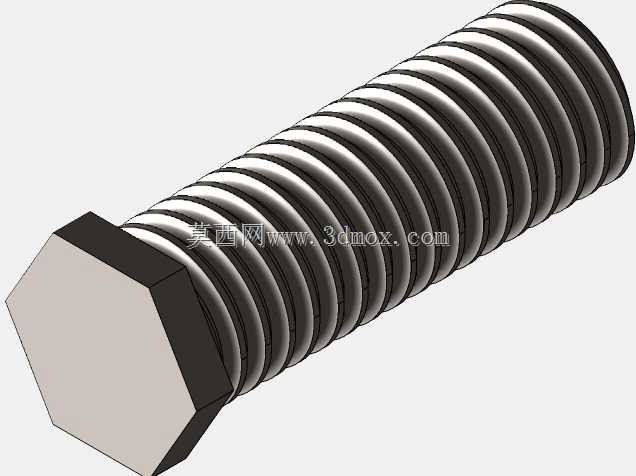

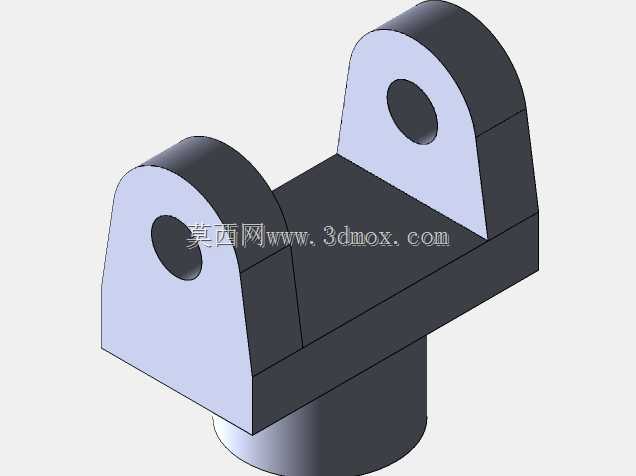

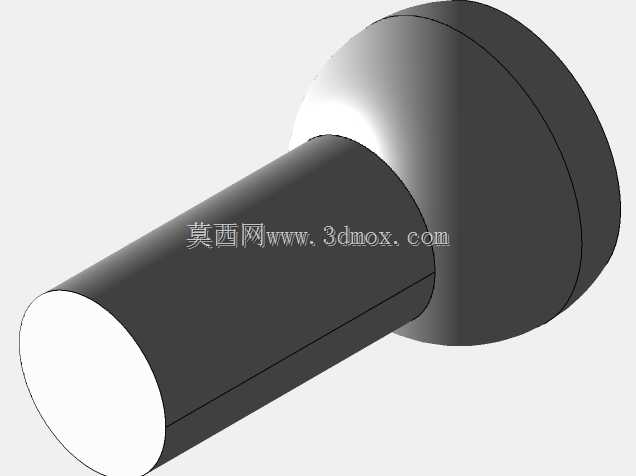

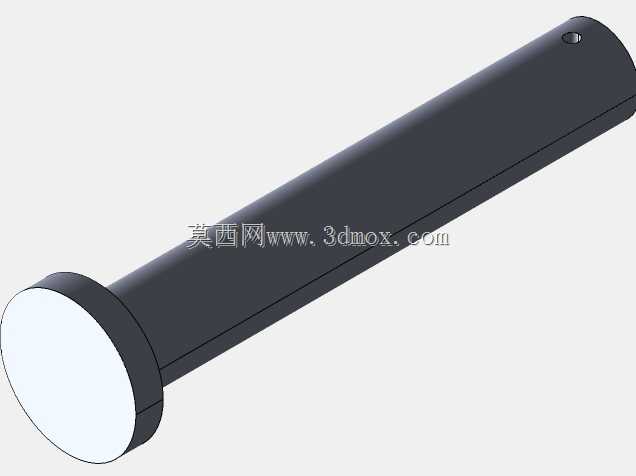

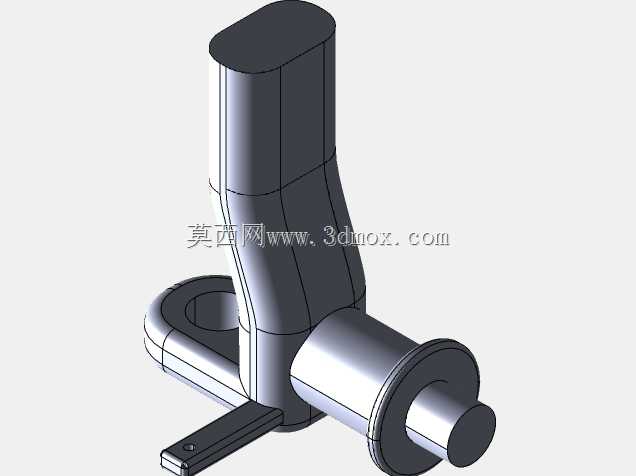

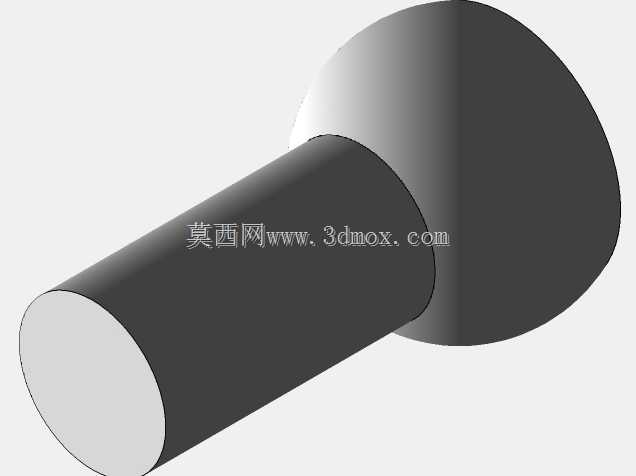

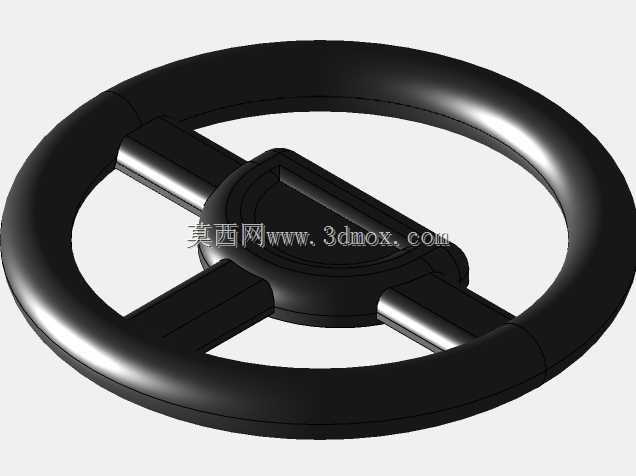

这套转向传动结构主要应用于常规前置前驱乘用车辆的前桥转向系统，是连接驾驶操控端与前轮执行端的核心机械部件，日常行驶过程中承担着将驾驶员转动方向盘的力矩精准传递至两侧转向轮、同步调整车轮行进方向的核心作用，直接决定车辆转向操控的精准度、行驶轨迹跟随性与高速行驶的方向稳定性，是整车底盘操控系统中不可或缺的核心组成部分。从功能特性来看，这套结构采用经典的齿轮齿条传动形式，方向盘连接的转向柱末端设置主动锥齿轮，与横向布置的齿条啮合实现旋转运动到直线往复运动的转换，齿条两端通过球头接头与左右两侧的转向摇臂相连，摇臂再与转向节装配形成完整的传动链路，传动过程中各级万向节可抵消悬架跳动带来的位移偏差，避免车轮上下颠簸时出现方向干涉、转向卡滞的问题，同时整套传动副设置了合理的传动比，既能够保证低速挪车时转向足够轻盈，也能在高速行驶时保留适当的转向阻尼，避免方向过于灵敏引发行驶安全隐患。设计过程中优先考虑了传动链路的间隙控制，各级球头、齿轮啮合位置都预留了合理的装配公差，既不会因间隙过大导致转向虚位明显、操控指向模糊，也不会因公差过紧导致转向沉重、部件磨损加剧；同时整体结构采用对称式布局，左右两侧传动拉杆长度一致，能够保证转向时内外侧车轮的转角符合阿克曼几何特性，减少转向过程中的轮胎异常磨损，提升轮胎使用寿命。从安装边界来看，整套转向结构横向布置于前桥副车架上方位置，转向柱沿驾驶舱防火墙斜向布置连接方向盘，整体横向跨度匹配常规紧凑型乘用车辆的前轮轮距设计，纵向安装空间避开了悬架摆臂、驱动半轴等相邻底盘部件的运动轨迹，安装固定点设置在副车架的预设安装位上，不需要额外改动底盘原有布局即可完成装配，两侧拉杆与转向节的连接位置符合原厂车轮定位参数的设计要求，装配后仅需按照标准参数调整前束即可正常使用，整体结构紧凑，传动效率高，能够覆盖日常城市通勤、高速行驶等常规用车场景下的转向操控需求，也可作为底盘结构教学、转向系统原理演示的具象参考结构，帮助理解转向系统的动力传递路径与各部件的协同工作逻辑。
