插扣结构隐式力学仿真分析模型

侧插式塑料卡扣是箱包、户外装备、安全护具、宠物用品领域应用极广的快拆连接构件，日常使用中需要反复承受插拔作用力、束带拉力以及意外冲击载荷，其结构强度、插拔手感、疲劳耐久性能直接决定了配套产品的使用体验与安全可靠性。传统的卡扣开发多依靠经验开模后反复试错调整，不仅开发周期长，还容易出现插拔力过大导致使用不便、锁止强度不足受拉脱开、反复插拔后卡扣断裂等问题，通过隐式力学分析提前完成结构性能验证，能够在开模前精准定位结构薄弱区域，大幅降低实物试错的成本。

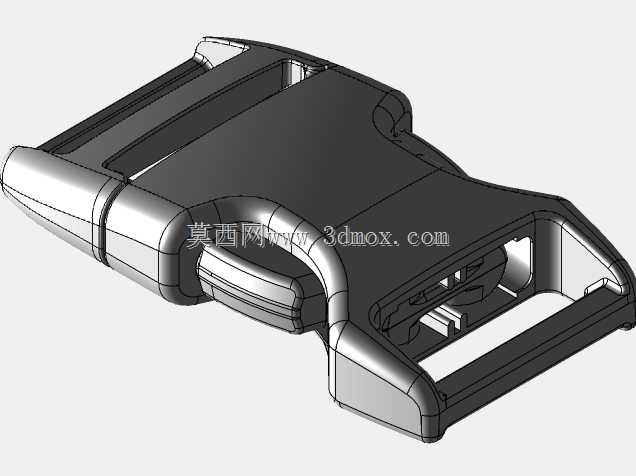

本次分析针对常规箱包用侧插卡扣开展全工况仿真还原，模型完整还原了插扣公头、母座的全部细节结构，包括公头两侧的弹性锁止臂、母座对应的锁止卡槽、束带穿装孔位、表面防滑纹理等全部几何特征，整体外形适配25mm宽度常规织带的安装需求，公头插入端做了导向斜角设计，母座外侧设置了按压解锁的受力区域，整体外轮廓做了圆弧过渡处理，避免尖锐棱角划伤织带或者使用者皮肤。

仿真过程完整覆盖卡扣实际使用的全流程工况：首先模拟公头插入母座的装配过程，计算弹性锁止臂被挤压变形后卡入卡槽的全程应力变化，验证插拔力是否处于人体工学舒适区间，避免锁止臂刚度过大导致按压解锁费力、刚度过小导致锁止不牢容易松脱；其次模拟卡扣锁止后承受织带额定拉力的工况，查看锁止接触面的应力分布、整体结构的形变位移量，确认在额定载荷下不会出现结构屈服、锁止脱开的问题；最后模拟反复插拔后的疲劳应力分布，定位应力集中的薄弱区域，为结构圆角优化、壁厚调整提供量化的数据参考。

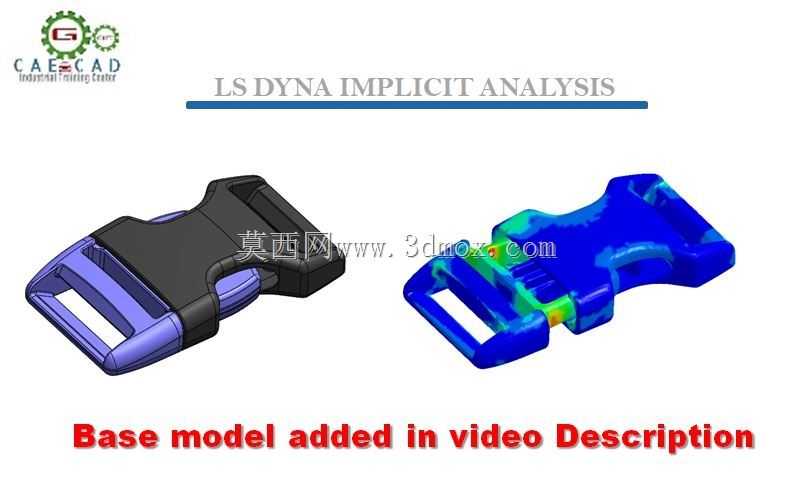

从仿真云图可以直观看到，卡扣受力时的高应力区域主要集中在公头锁止臂的根部、母座卡槽的受力边缘位置，这些区域也是实际使用中最容易出现断裂失效的位置，设计时可以针对性调整这些位置的圆角半径、壁厚参数，在保证整体轻量化的前提下最大化结构强度，同时兼顾插拔手感的顺滑度，让最终量产的卡扣既满足连接强度的安全要求，又能拥有舒适的使用体验。
