三爪式轴承拉拔拆卸工具结构设计

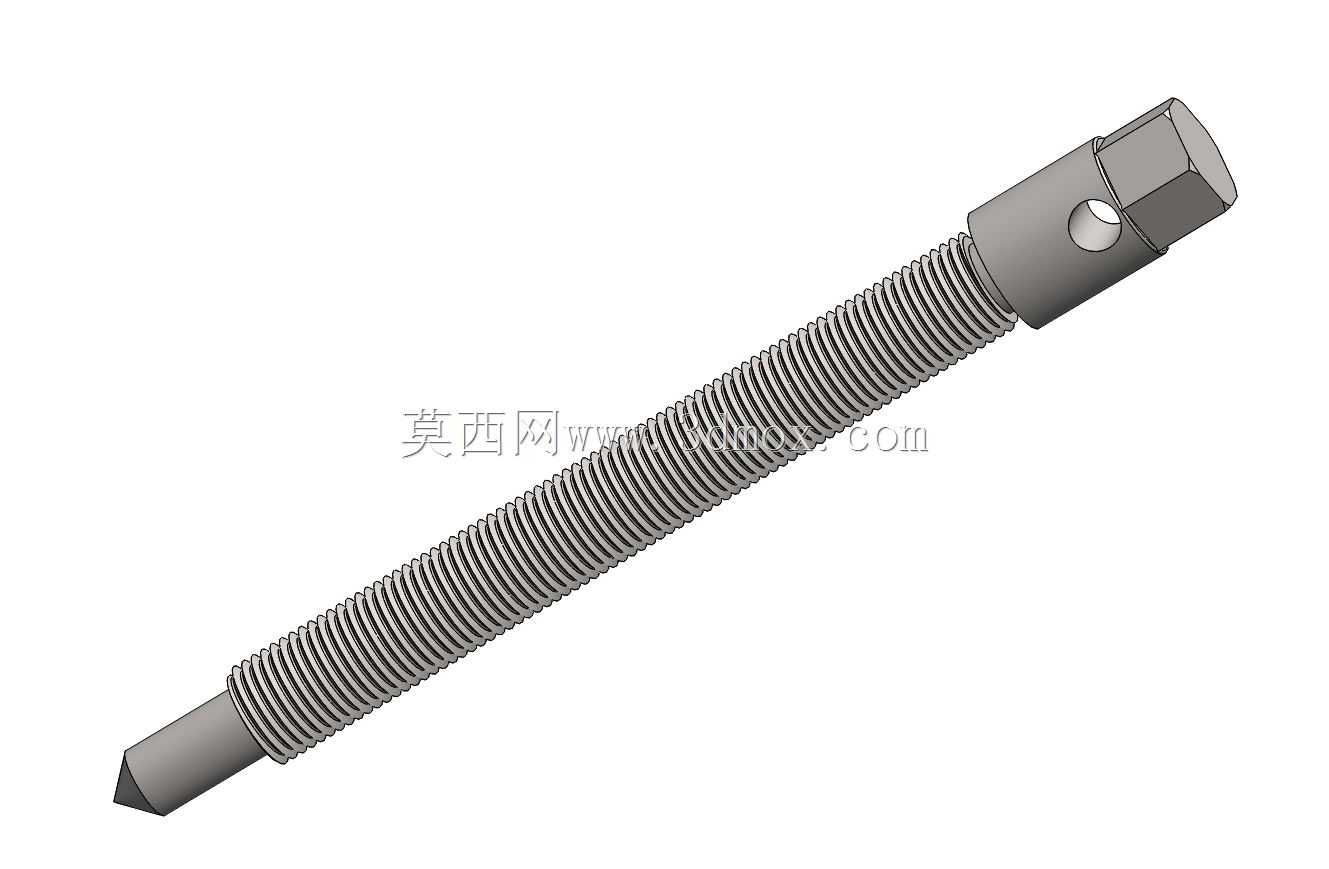

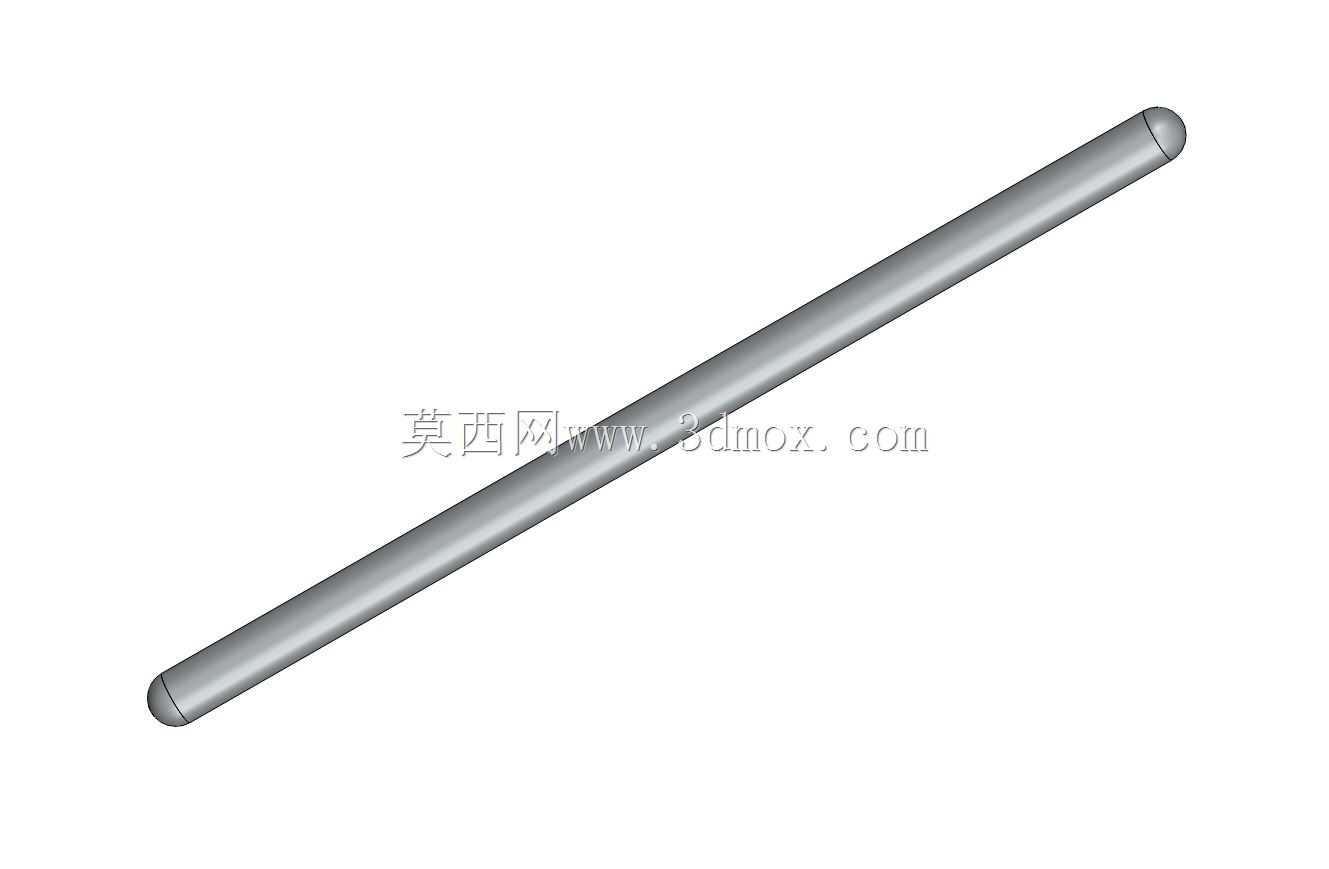

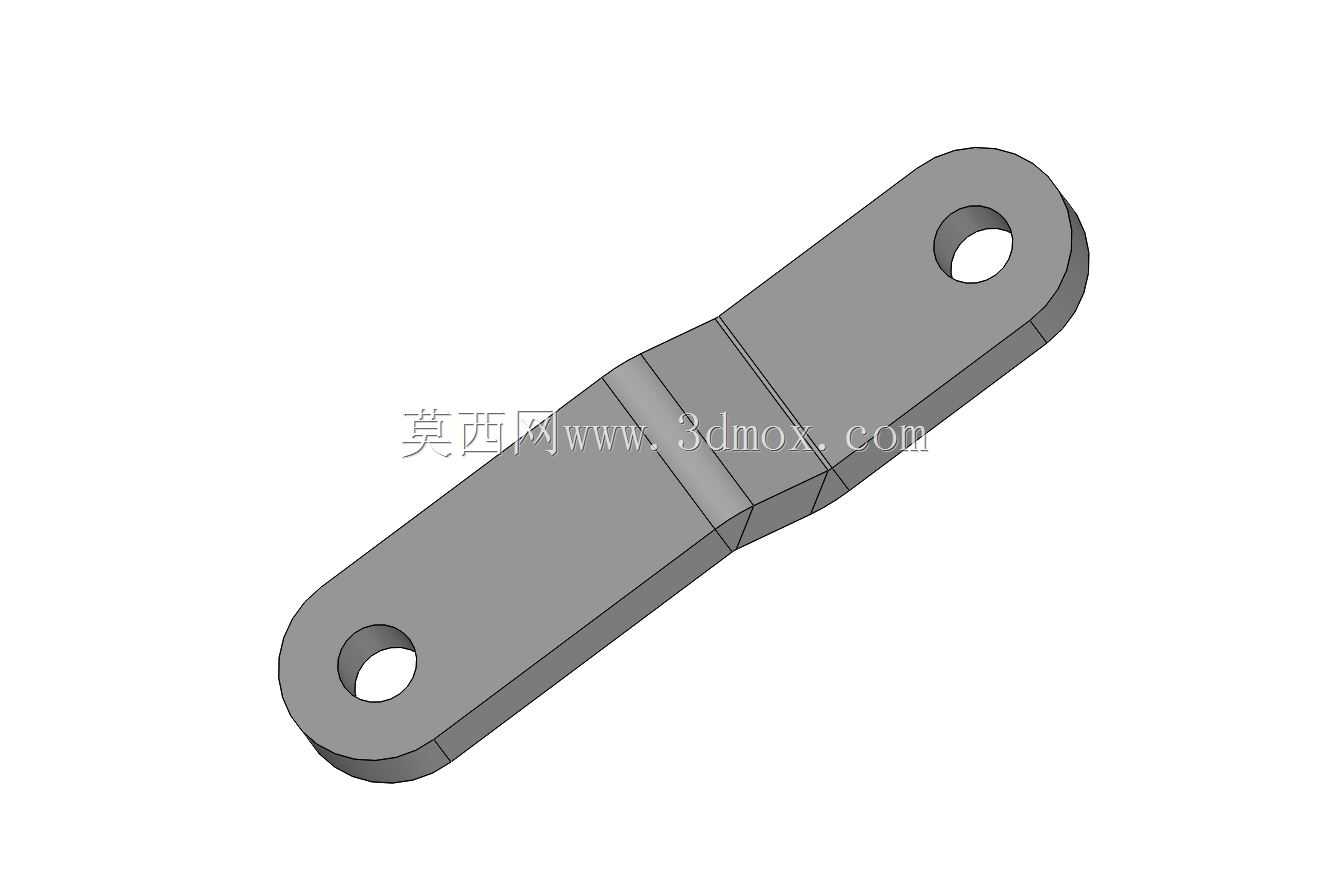

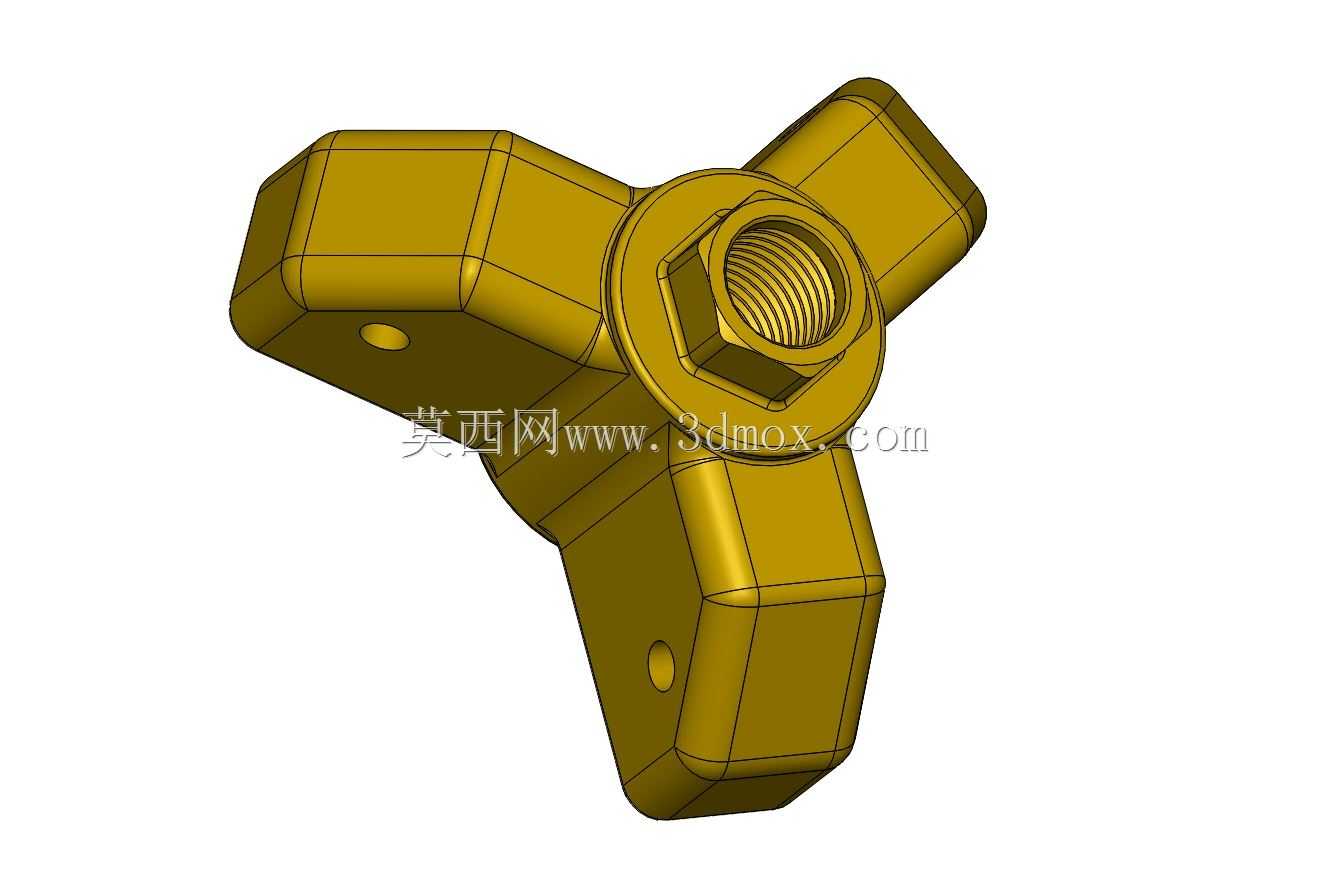

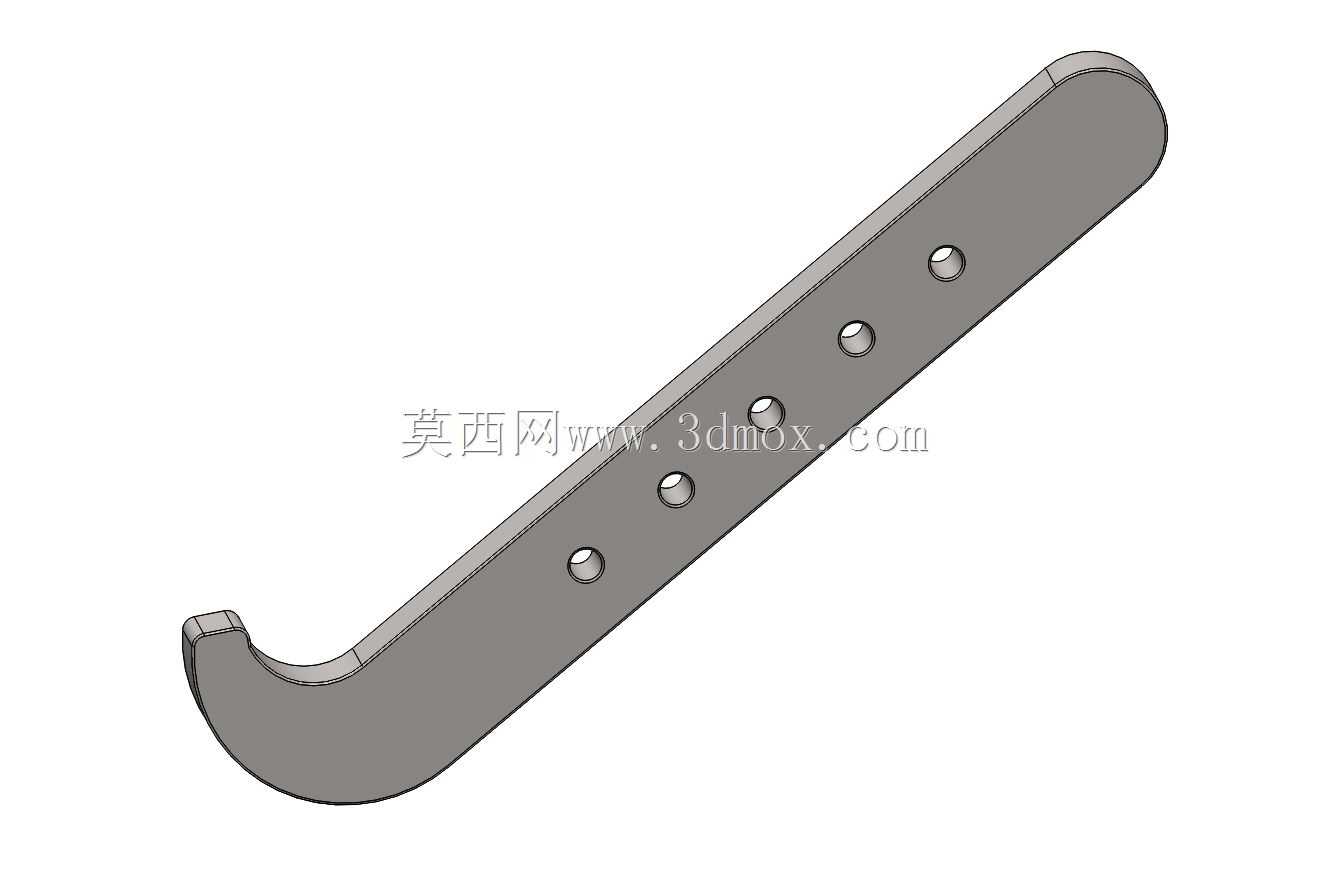

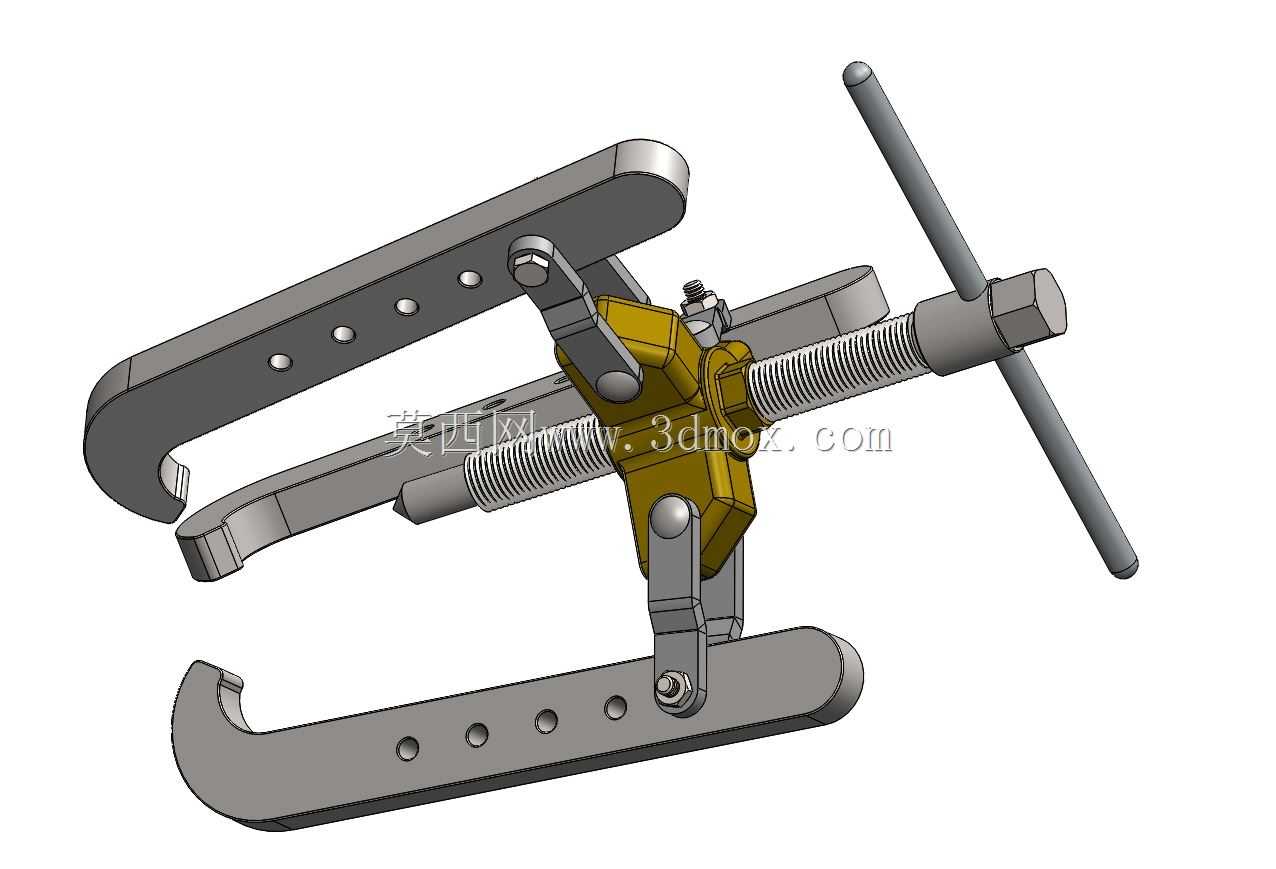

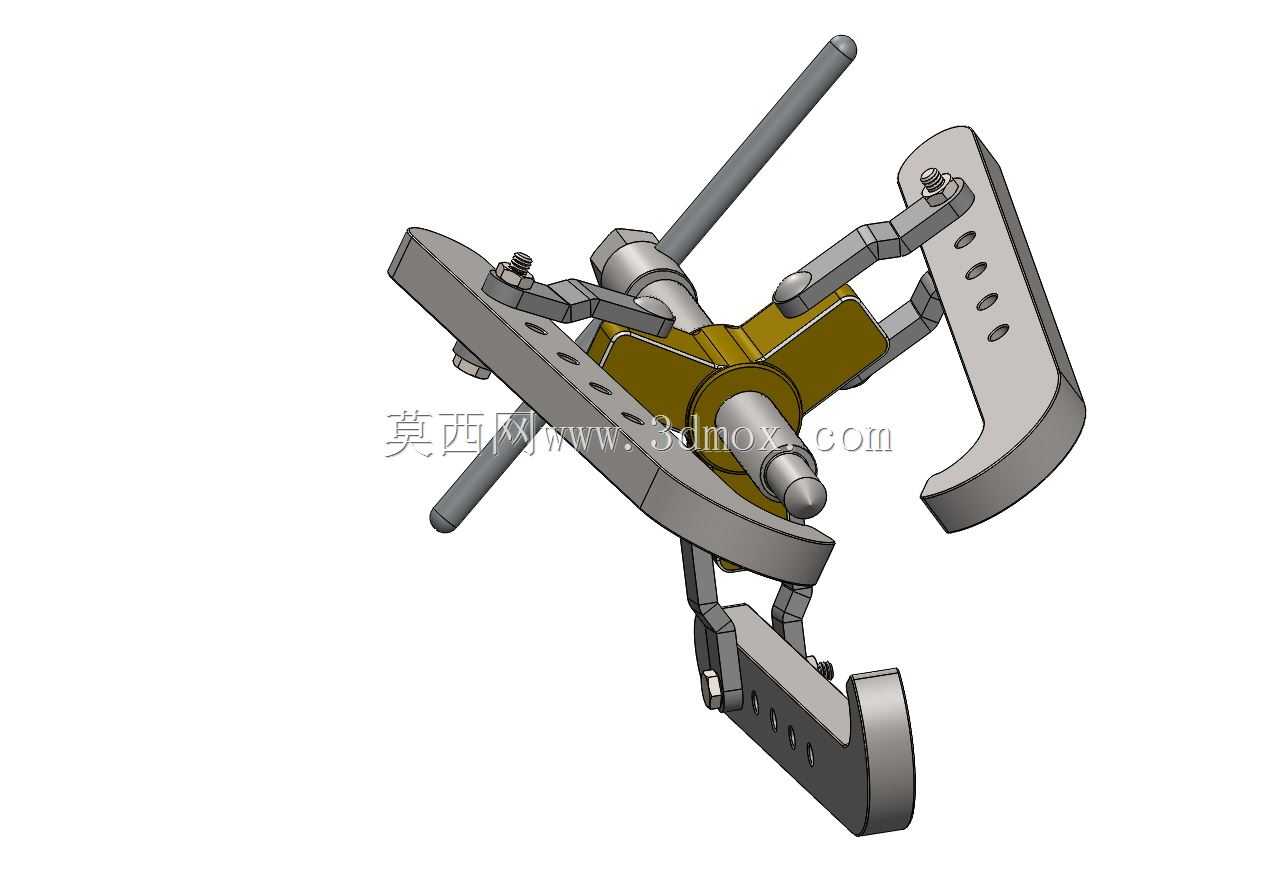

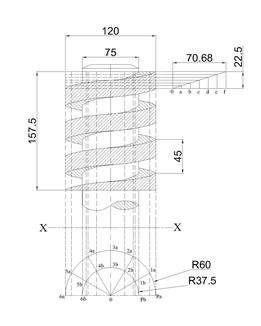

这款三爪式轴承拉拔器是机械维修领域常用的手动拆卸工装，主要应用于设备维保、产线运维、机修车间等场景，核心用途是将过盈配合安装在轴端的轴承、皮带轮、联轴器等盘套类零部件平稳拆卸下来，避免传统敲击拆卸对轴件、轴承内圈造成的磕碰损伤，大幅降低维修过程中的零件报废率。在实际维修作业中，当轴承长期服役出现磨损、抱死需要更换时，作业人员无需对轴端进行破坏性加工，仅需将三个拉爪均匀勾住待拆卸轴承的内圈端面，保证三个拉爪的受力点处于同一圆周平面，避免单侧受力导致轴承偏斜卡滞，随后转动尾部的T型加力杆，驱动中部的梯形丝杆向前顶持轴的中心端面，随着丝杆持续进给，三个拉爪会同步带动轴承沿轴向缓慢向外滑移，平稳完成轴承与轴的分离作业。该产品的功能设计充分考虑了现场维修的通用性需求，三个拉爪采用可翻转铰接结构，既可以正向勾住轴承内圈实现外拉作业，也可以反向撑开卡入轴承外圈的内端面，完成轴承座孔内的外圈拆卸作业，适配不同安装位置的轴承拆卸需求；拉爪臂上预留了多组等距调节孔，作业人员可以根据待拆卸轴承的外径尺寸，调整拉爪与中心丝杆的铰接位置，覆盖不同直径规格的轴承拆卸范围，无需频繁更换不同尺寸的拉马工具。中心传动部件采用梯形丝杆传动结构，具备良好的自锁性能，在加力拆卸过程中不会出现受力回退的情况，传动平稳且承载能力强，配合T型加力杆的力臂放大作用，作业人员仅需施加较小的手动作用力，即可在丝杆端部产生数吨的轴向顶推力，轻松拆卸过盈量较大的配合零件。整体结构采用对称式布局设计，三个拉爪沿中心丝杆呈120度均匀分布，保证拆卸过程中受力均匀，不会对轴件产生附加的弯曲力矩，避免轴件在拆卸过程中出现弯曲变形；主体受力部件采用高强度合金钢材质，铰接位置采用圆柱销定位连接，活动部位无多余卡滞结构，日常维护仅需定期在丝杆螺纹处涂抹润滑脂即可保证操作顺畅。从安装边界来看，该拉拔器的最小收拢直径可适配小尺寸微型轴承的拆卸需求，最大张开尺寸可覆盖常规工业设备中常用的中大型轴承外径，整体结构紧凑，在狭小的设备安装空间内也能完成操作，无需对周边相邻零部件进行大范围拆解，有效缩短设备维修的停机时长。
