皮带传动式直线运动导向执行装置

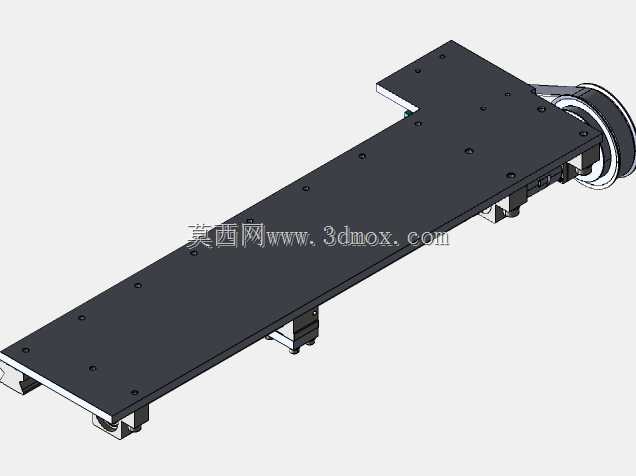

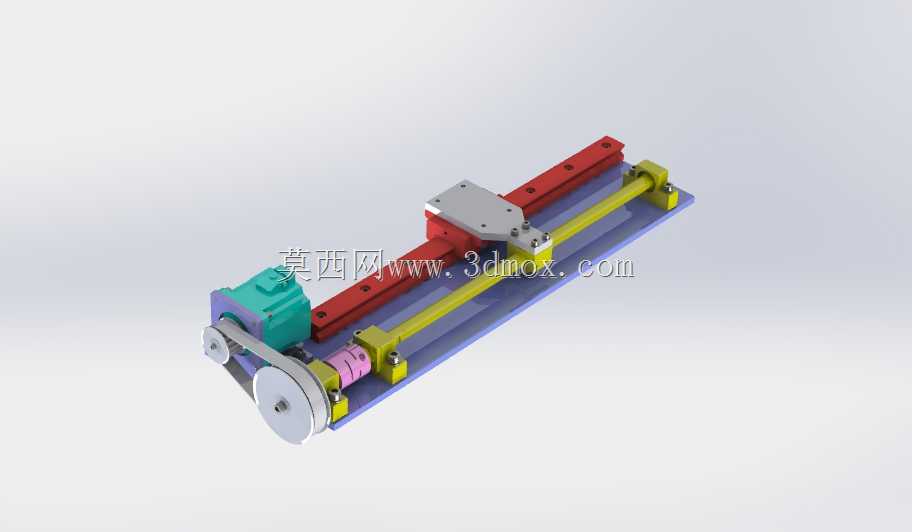

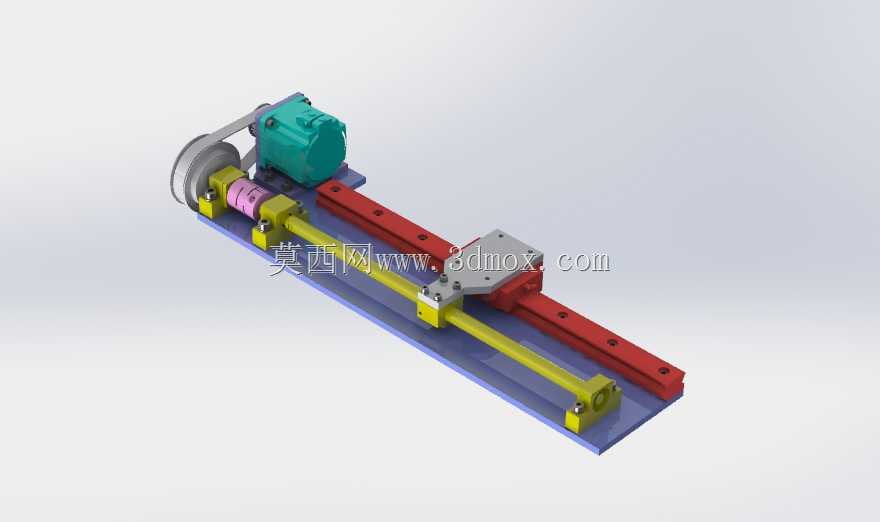

这款直线运动导向执行装置，主要面向轻载自动化工位的直线往复输送、点位推移作业场景，常见应用于3C电子零部件的工位间移载、小型包装产线的物料推送、检测设备的探头进给、实验室自动化采样平台的滑台驱动等场景，能够在紧凑的安装空间内实现稳定的直线往复动作输出，替代人工完成重复度高、定位精度要求适中的直线位移作业。装置整体采用卧式长条形布局，核心驱动单元布置在基座一端，通过同步带轮将旋转动力转化为滑台的直线运动，相比丝杆传动结构，该设计具备运行噪音低、传动阻力小、行程调整灵活的特点，适配中低速、轻负载的连续往复作业工况，不会出现丝杆传动长期运行后的背隙增大、卡顿磨损问题。导向部分采用双平行光轴搭配直线轴承的支撑结构，两根平行导向轴沿基座长度方向对称布置，滑台通过内嵌的直线轴承与导向轴配合，能够承受一定的侧向负载与倾覆力矩，避免滑台运行过程中出现偏摆、卡滞问题，保证运动过程的平顺性；驱动侧的同步带沿行程方向张紧布置，带体与滑台底部的连接块刚性固定，动力输入端的带轮与驱动源输出轴直连，另一端设置可调张紧结构，可根据使用需求调整皮带张紧度，补偿长期运行后的带体拉伸形变，降低维护难度。基座采用一体化平板式设计，底部预留多组标准安装孔位，可直接固定在设备机架、铝型材工作台面上，无需额外加工过渡安装板；滑台台面设置规整的螺纹安装孔阵列，可直接搭载气动夹爪、检测探头、小型工装夹具等执行末端，适配不同作业场景的末端搭载需求。设计过程中充分考虑了安装边界的兼容性，整体宽度控制在窄幅范围内，可并排布置多组该执行装置组成多轴移载平台，不会出现空间干涉问题；驱动端的动力源安装位采用标准化接口，可适配不同功率的驱动单元，用户可根据实际负载、运行速度需求灵活选配动力部件，无需改动主体结构。装置的运动行程可通过调整两端的限位块位置灵活设定，两端设置硬限位缓冲结构，避免滑台超程运行造成结构碰撞损坏，同时预留了传感器安装位，可加装位置检测开关实现原点定位、行程限位的电控信号反馈，适配自动化设备的电控联动需求。整体结构没有复杂的异形加工件，大部分零部件采用标准通用件，加工与装配难度低，后期维护更换配件的成本低廉，适合中小规模自动化设备的集成配套使用，能够在保证运动可靠性的前提下，大幅降低设备的搭建成本与维护周期。
