多关节工业机械臂手臂组件结构设计

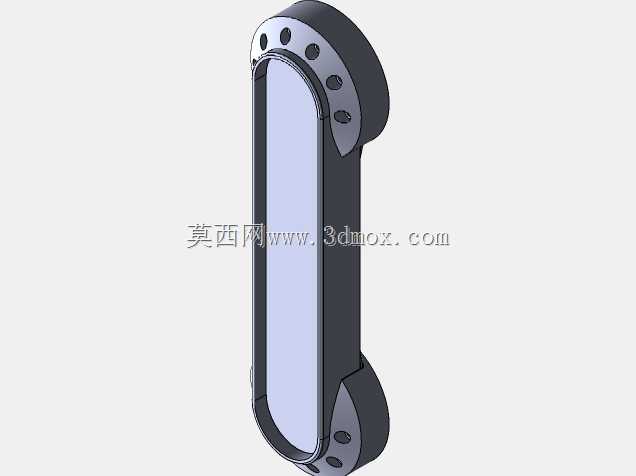

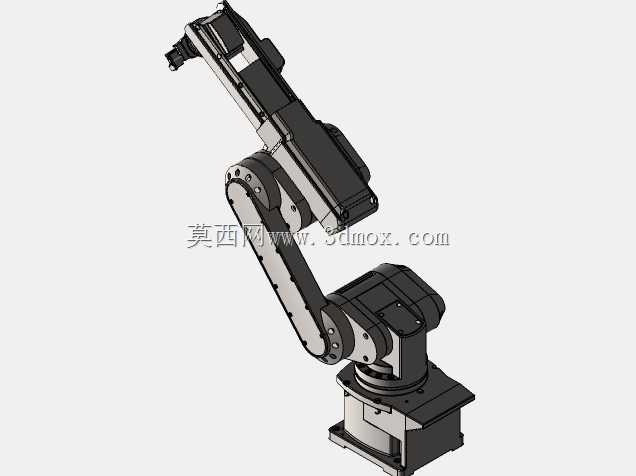

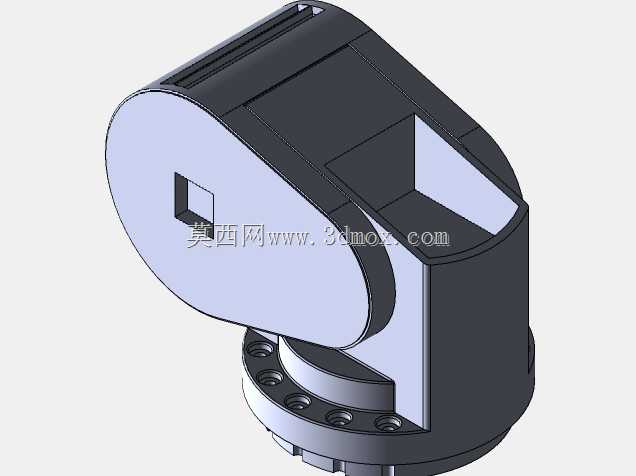

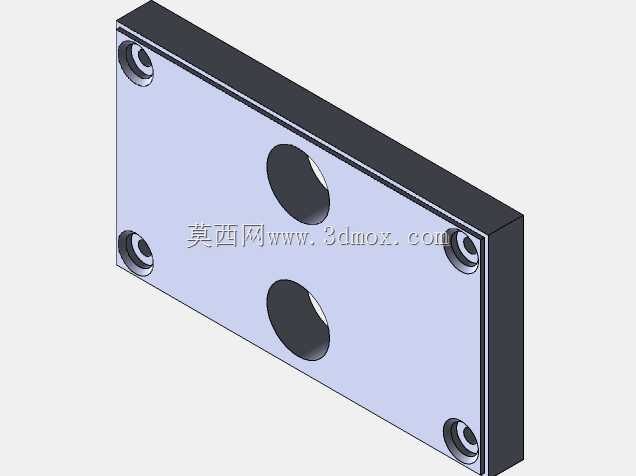

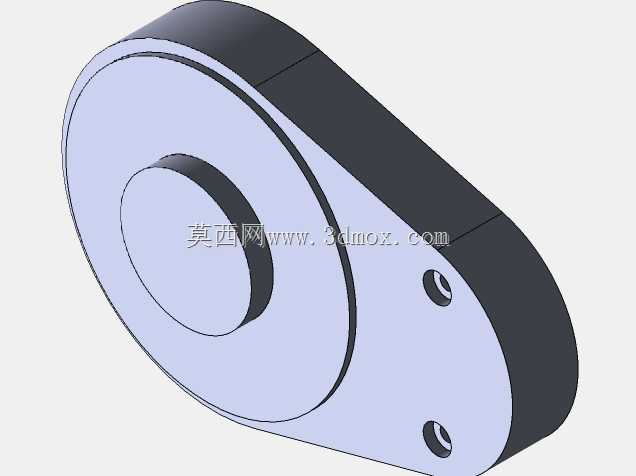

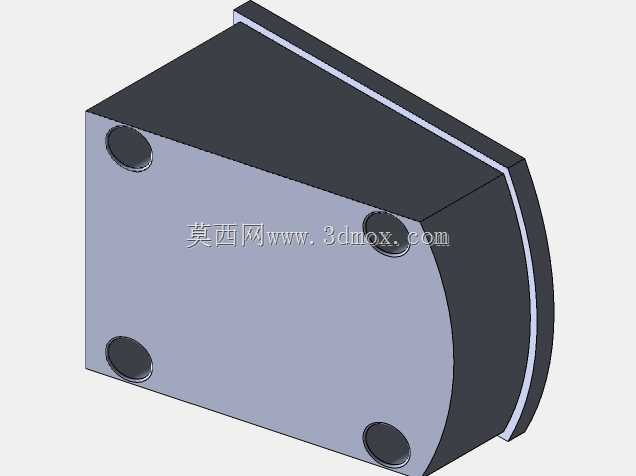

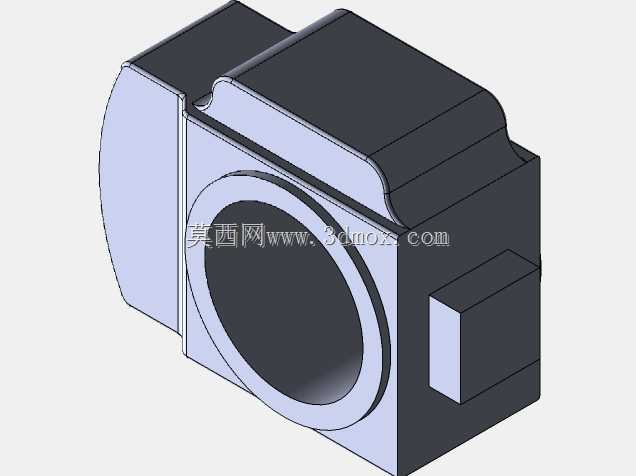

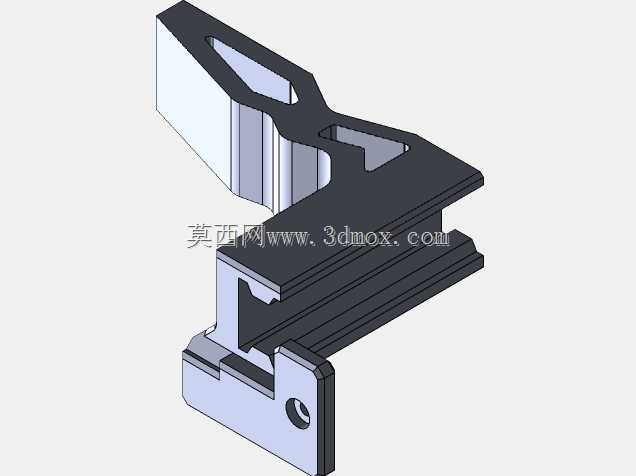

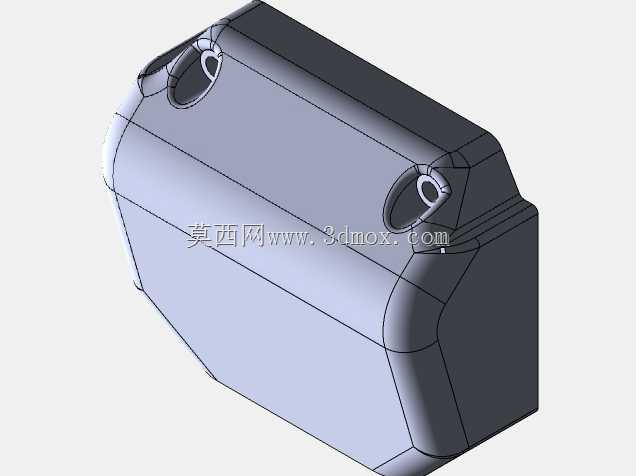

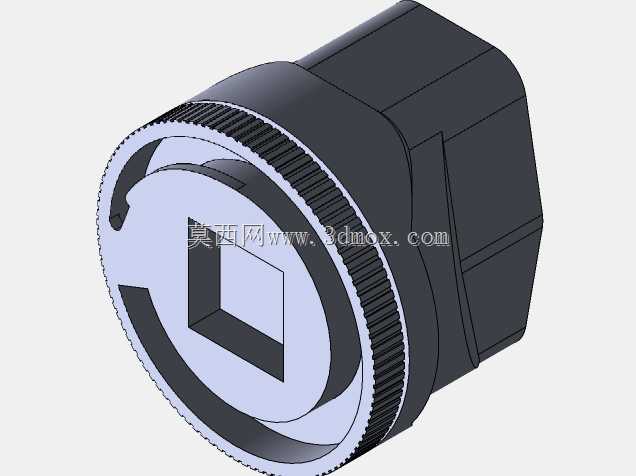

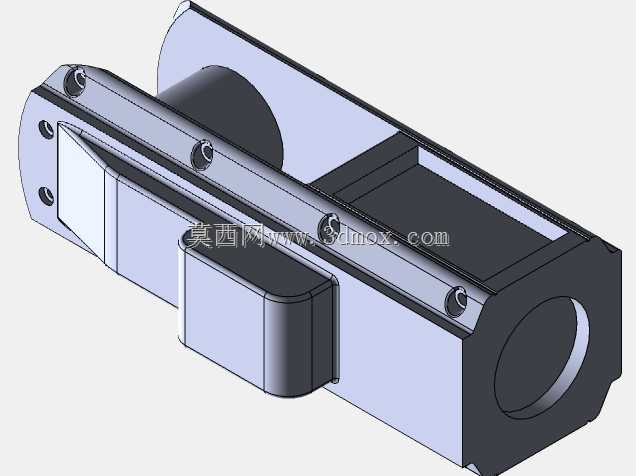

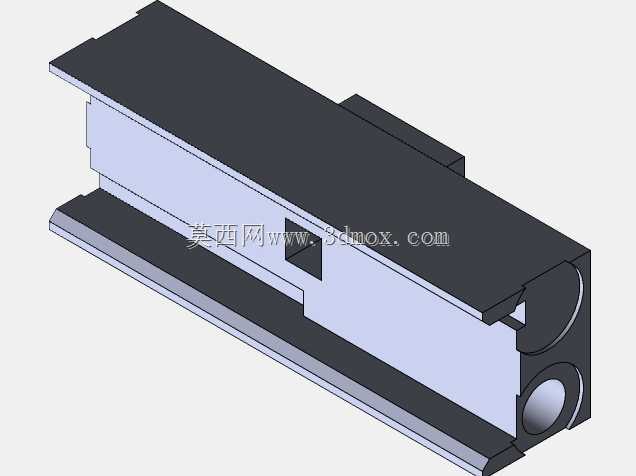

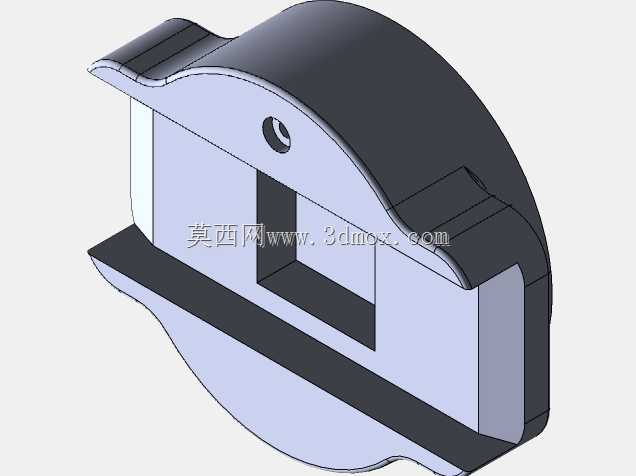

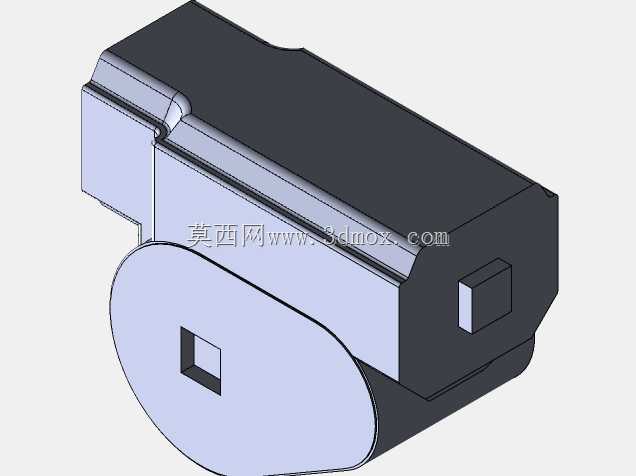

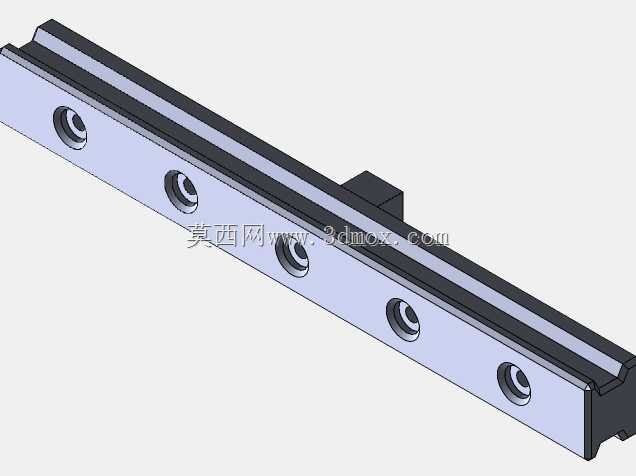

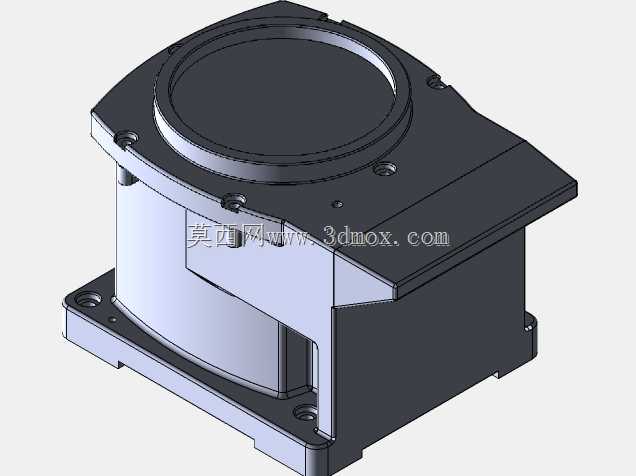

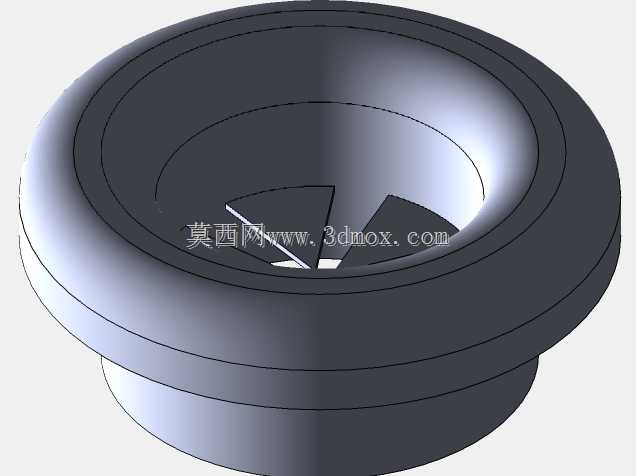

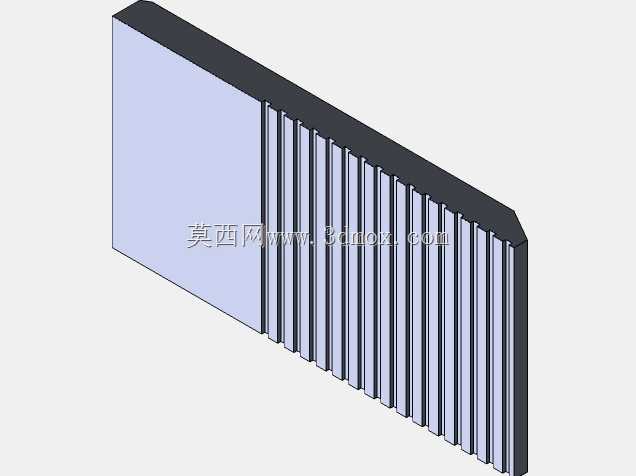

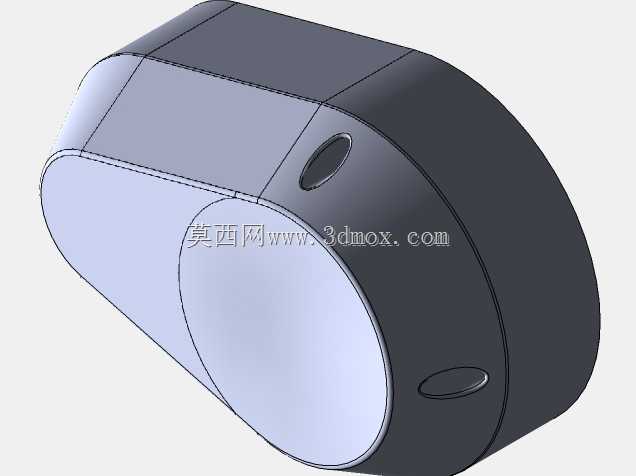

该多关节机械臂手臂组件是工业自动化生产场景中执行末端操作的核心承载结构，广泛适配汽车零部件上下料、电子元器件精密装配、五金工件焊接搬运、注塑件取件等典型工位，可替代人工完成重复性高、负载强度大、定位精度要求严苛的作业任务，在3C制造、汽车零部件加工、轻工包装等领域的自动化产线中承担核心执行功能，能够在狭小作业空间内完成多维度姿态调整，适配不同工位的作业半径与操作角度需求。从功能特性来看，该手臂组件采用多关节串联式结构布局，从底座回转支承到小臂末端依次设置大臂俯仰关节、肘部回转关节、腕部摆动关节，各关节通过内置的传动结构实现动力传递，可实现水平方向360度回转、大臂俯仰角度覆盖0到135度、肘部回转角度覆盖-180到180度、腕部多维度姿态调整，末端可搭配夹爪、焊枪、吸盘、打磨头等不同执行工具，满足不同工艺场景的作业需求，整体额定负载适配常规中小件加工搬运场景，重复定位精度可满足精密装配类工位的公差要求。在设计思路层面，该组件优先考虑结构刚性与运动灵活性的平衡，大臂与小臂主体采用箱型薄壁结构设计，在保证整体抗扭、抗弯强度的同时尽可能降低自身结构重量，减少关节驱动端的负载冗余；各关节连接处采用交叉滚子轴承作为回转支承，可同时承受径向、轴向与倾覆力矩，保证关节运动过程中的支撑刚性，避免高速运动过程中出现结构抖动影响定位精度；内部走线通道沿臂体内部空腔布局，避免外部走线在关节往复运动过程中出现线缆磨损、拉扯干涉的问题，提升设备长期运行的可靠性。从外形尺寸与安装边界来看，该手臂组件完全展开后最大作业半径可覆盖常规中小型工位的操作范围，底座安装面采用标准化法兰连接结构，可直接适配市面常见的工业机器人安装基座、行走轴或者龙门架安装接口，安装时需预留底座周边不小于200mm的维护操作空间，臂体运动包络范围内无突出干涉结构，可直接集成到现有自动化产线中，无需对原有工位布局进行大幅调整；各关节处预留有传感器安装位与驱动单元安装接口，可根据实际负载需求搭配不同功率的驱动组件，适配不同节拍的产线运行需求，臂体表面采用哑光硬质氧化处理，可适应车间内多粉尘、少量切削液飞溅的作业环境，降低日常维护的频次。
