汽车发动机点火系统火花塞结构设计

　　火花塞作为内燃机点火系统的核心执行部件，直接决定了缸内混合气的点火可靠性，其结构设计需要同时兼顾高压绝缘、密封导热、电极耐烧蚀、安装适配性等多重工程要求。从实际装车场景来看，该部件安装于发动机气缸盖的螺纹安装孔内，下端电极伸入燃烧室内部，上端通过高压接线端子连接点火线圈输出端，工作过程中需要承受缸内交变爆发压力、近千摄氏度的瞬时高温、燃油混合气的化学腐蚀，以及上万伏高压电的绝缘考验。

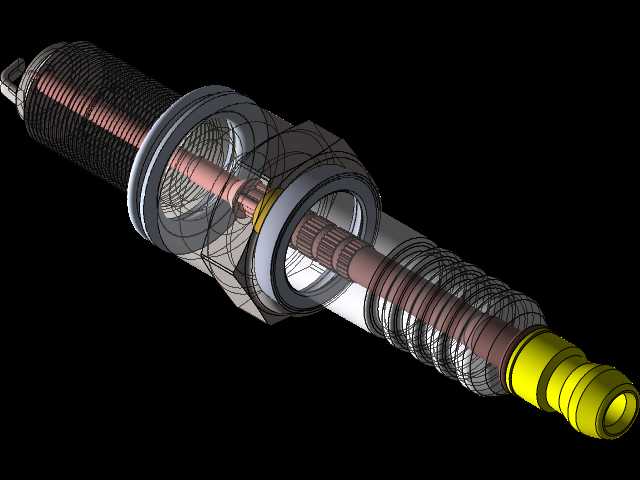

　　从结构设计逻辑来看，该模型完整还原了火花塞的全组件构成：最上端的压线端子采用阶梯式圆柱结构，表面做防滑滚花处理，保证高压阻尼线插接后不会因发动机振动松脱；接线螺杆贯穿整个瓷绝缘体中心，采用高导电合金钢材质，兼顾导电性能与结构强度，瓷绝缘体采用高氧化铝陶瓷材质，表面设计多道环形伞棱结构，既增加了表面爬电距离，避免高压沿面闪络，又能通过棱边结构提升散热面积，平衡绝缘体上下端的温度差，避免温度过高引发早燃、温度过低导致积碳跨连。

　　金属壳体部分采用六角拧动结构与密封螺纹一体化设计，螺纹规格匹配主流乘用车气缸盖的安装孔标准，壳体与瓷绝缘体之间通过多层密封垫圈实现静密封，既能防止缸内高压燃气泄漏，又能通过金属垫圈的导热路径将中心电极的部分热量传递到气缸盖，实现火花塞的热值匹配。下端电极部分采用中心电极与侧电极的配对设计，电极间隙严格控制在点火系统要求的匹配范围内，侧电极焊接在金属壳体下端端面，采用耐烧蚀合金材质，可承受长期点火电弧的烧蚀损耗。

　　在安装边界设计上，该结构的螺纹旋入长度、六角对边尺寸、绝缘体突出高度都严格对应量产机型的安装要求，避免安装后电极伸入燃烧室长度过长碰撞活塞、或是过短导致点火位置偏离混合气最佳区域，壳体上的密封垫圈采用叠层金属结构，拧紧后可自适应填充安装孔端面的微观不平度，保证燃气密封可靠性。整个组件的各零件配合公差经过严谨校核，既满足批量装配的工艺性，又能在发动机全工况转速、负荷范围内稳定实现高压点火功能，为缸内混合气燃烧提供可靠的点火能量触发点。
