带运动副控制器的并联结构3D打印设备

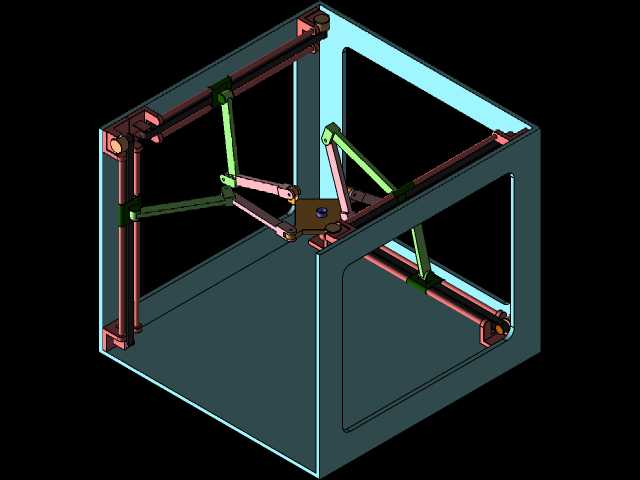

这套并联构型的3D打印执行结构，跳出了传统笛卡尔坐标机型的三轴叠层布局思路，将打印喷头的运动解耦到多组对称布置的连杆支链上，通过框架四边布置的线性导轨作为支链的运动基准，相比常规悬臂或十字滑台结构，能在同等框架尺寸下获得更高的运动刚性，减少高速运动时的喷头震颤问题，适配小尺寸高精度制件的快速成型场景，比如教学实验中的小型结构件打样、创意手办的小批量试制、电子元器件辅助夹具的快速制作都能覆盖。设计阶段优先考虑了运动空间的边界约束，框架采用立方型封闭腔体结构，所有运动支链的行程都被限制在框架内部，没有外伸的运动部件，安装时不需要额外预留周边的运动避让空间，只需要保证框架底部的支撑平面水平即可完成部署，对桌面级使用场景的空间适配性更好。每组连杆支链都通过转动副与滑块、喷头安装座连接，配合运动控制器可以实现各支链的协同运动控制，避免传统并联结构运动解算复杂、调试难度高的问题，装配过程中可以通过调整各连杆的铰接点间隙，补偿零件加工带来的装配误差，保证喷头运动的轨迹精度。结构上没有采用复杂的定制加工零件，大部分支链、导轨安装座都可以通过常规的型材加工、板材切割完成制作，后期维护时单独更换磨损的铰接轴套或者导轨滑块即可，不需要整体拆解运动机构。喷头安装座预留了标准的耗材进料通道与走线空间，所有驱动线缆都可以沿着框架侧边的导轨拖链布置，避免运动过程中线缆与连杆支链发生干涉，同时封闭的框架结构也可以后期加装保温围挡，适配对成型温度有要求的工程材料打印场景，减少成型过程中的制件翘曲风险。设计时特意将运动支链的受力点分散到框架的四个侧边立柱上，避免了传统单龙门结构受力集中导致的框架变形问题，长时间运行下的结构精度保持性更好，适合教学场景下频繁拆装、调试机构运动原理的使用需求，也能作为并联运动机构的教学演示载体，直观展示多轴协同运动的解算逻辑与结构特点。
